KSD301温度制限スイッチ

KSD301 is a widely used bimetallic temperature-controlled Limit switch, mainly used for overheat protection or temperature control of electrical equipment. Its main features and information are as follows:

私. Core Principle
KSD301は、バイメタリック温度センシング要素を介して温度制御を実現します: 機器の温度がプリセットのアクション温度に達すると, バイメタリックストリップは熱によって変形し、すぐに連絡先を駆動して回路を切断します; 温度がリセット温度に低下した後, 連絡先は自動的に閉じて電力を再開します.

ii. Key Parameters

パラメーター	‌Typical values	備考
定格電圧・電流	AC250V / 5あ、10あ、15あ、16あ	Applicable to resistive loads
動作温度範囲	40°C–250°C	5°C steps available
‌Temperature accuracy‌	±2℃、±3℃、±5℃、±10℃	モデルによって異なります
Reset temperature difference	8–100℃ (カスタマイズ可能な)	Action and reset temperature difference
接触抵抗	≤50mΩ
‌Insulation resistance	≧100MΩ
‌Mechanical life	≧100,000回

KSD301温度制限スイッチ

KSD301温度スイッチ

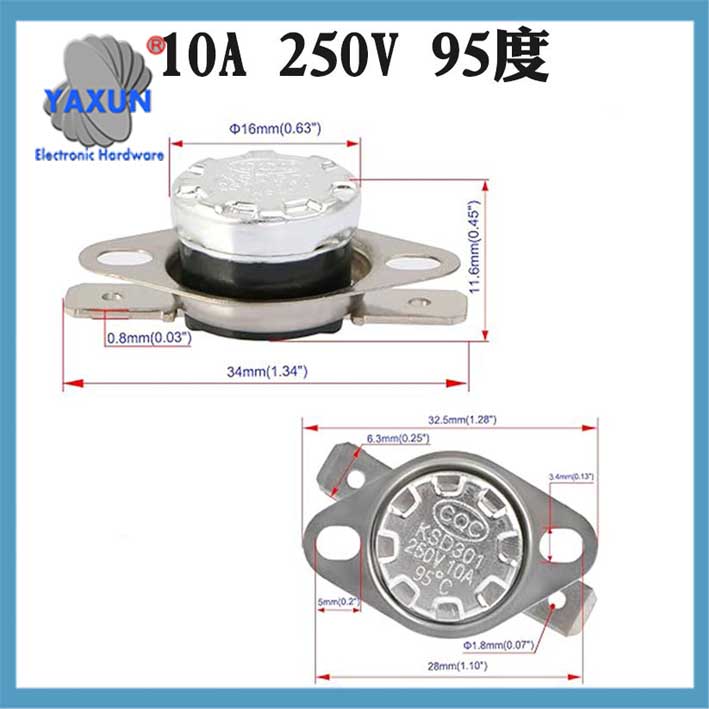

Dimensional parameters of KSD301 temperature switch

Ⅲ. Specifications and Types
‌Contact Form‌
‌Normal Closed (ノースカロライナ州): The contact disconnects when the temperature rises (most commonly used).
‌Normal Open (いいえ): The contact connects when the temperature rises.
‌Mounting Structure‌
Bent-leg/flat-angle terminals are optional (remarks are required when placing an order).
エンクロージャ保護レベル: IP00 (metal enclosure grounded).

IV. Typical Applications
Householdアプライアンス‌: ウォーターサーバー, 炊飯器, 消毒キャビネット, 電子レンジ, コーヒーマシン.
Industrial機器‌: エアコン, ラミネーター, 電気暖房器具.
‌Automotive field‌: diesel filter heating system.

V. Procurement and selection
‌Temperature marking‌: The required operating temperature (such as 85°C, 125℃) and contact type must be specified when purchasing.

Tip‌: The operating temperature tolerance and reset temperature difference must be confirmed according to the specific model. The tolerance of some high-precision models is as low as ±2°C.

KSD301温度スイッチパラメーター
