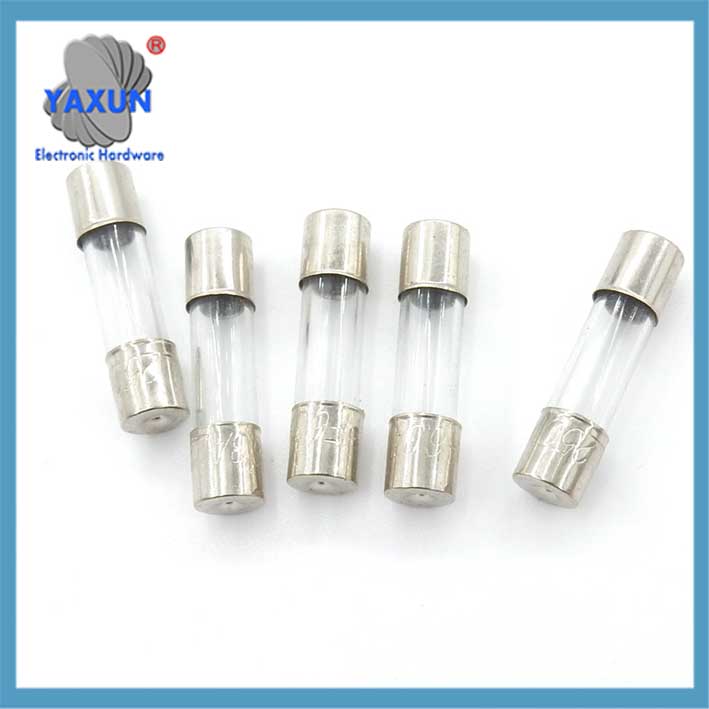

ガラス & 中国製のセラミック5×20ヒューズチューブ

かなりの情報があります 5*20 鉛とともに迅速に作用し、ゆっくりと作動する軸方向のヒューズ. これは、直径5mmと長さ20mmの円筒形のガラスまたはセラミックの管状ヒューズです: 定格電流の範囲は0.1aから30aです, 定格電圧は一般に250V/125Vです.

ユーザーは電子エンジニアまたはメンテナンス担当者である可能性があることに注意してください, 高速とゆっくりしたタイプを区別する必要があります. 製品モデルの文字識別ルール: Fは速い作用の略で、Tはゆっくりと作動することを表します. 例えば, F1A250Vは、1aの定格電流を持つ高速作品タイプです. この情報は、正しい選択に不可欠です, 特に、ゆっくりとしたタイプは、モーター負荷に適しています.

安全性認定の観点から, このタイプのヒューズには通常、CCCがあります, ULおよびその他の認定. ユーザーは輸出製品を設計している場合は特別な注意を払う必要があります. インストールには2つの主要な形式があります: リードピンとヒューズホルダー付き. 屋外の防水タイプには、特別な防水ヒューズホルダーが必要です.

価格要因は無視できません. まとめて購入するとき, 単一のピースの価格は $0.02, しかし、防水機能を備えたヒューズホルダーはより高価になります. ユーザーが大量に購入している場合, この情報は重要かもしれません.

littelfuseヒューズ 0314.250 5x20MM共通モデル速断セラミックヒューズチューブ

リテルヒューズ リテルヒューズ ガラスヒューズチューブ 0313004.MXP 6x30mm 3AG 管状ヒューズ

littelfuseヒューズ 0477.500 500V高電圧の小さなセラミックチューブヒューズ5x20

以下は、‌5×20mmのヒューズに関するコア情報の要約です。, 仕様を含む, 種類, 選択ポイントとアプリケーションシナリオ:
🔧🔧i. 基本仕様‌

ii. ファストブレイクとスローブレイクの種類を区別します

‌💡モデルの例:
ファストブレイク: F1A250V 5×20 (1A/250Vファストブレイク)
スローブレイク: T3.15A250V 5 x 20 (3.15A/250Vスローブレイク)

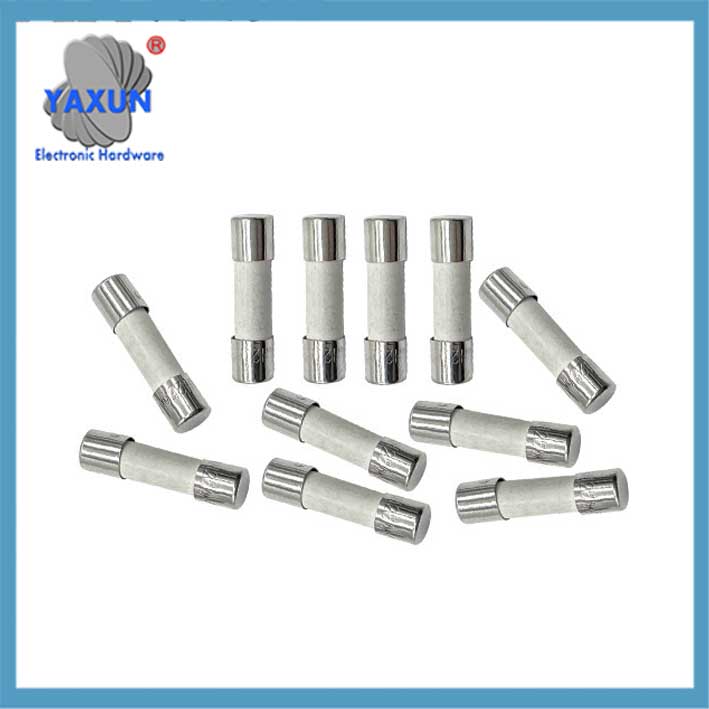

20セラミック速断ヒューズ 5mm x 20mm

T0.5A~30A L250V 5x20mm 0.5A 250V スローブローヒューズ ガラス 遅効時間

ガラスヒューズ 0.5 ~30アンペア 20 うーんX 5 うーん、のために 12 250ボルトまで

⚠️‌III. 選択の重要なポイント‌

‌電流マッチング‌:
定格電流≥回路最大動作電流×‌1.5〜2回 (サージ互換);
モーター負荷はスローブレークタイプでなければなりません (T) 起動中の誤ったヒューズを避けるため.
voltageマッチング‌:
ヒューズの定格電圧は、回路の最大電圧でなければなりません‌.
‌認証マーク‌:
‌CCCなどの安全認定, UL, そして、vde‌を渡す必要があります (製品のラベル付けまたはパッケージングの指示).

🔌‌iv. インストールとアクセサリー‌
pinタイプ‌:
リード付きピン (直接溶接)
リードなし (ヒューズホルダーで使用する必要があります)
fuse holder‌:
防水タイプ (H3-520Eなど, 屋外用具に適しています)
標準ソケットタイプ (St 4-Hesiなど, 工業用ターミナルブロック)

💎v. ブランドと価格のリファレンス

furte誤った交換のリスク⚠:
slowブレークを交換するための速い速い休憩‌ (モーター回路など), それ以外の場合は、スタートアップのサージがヒューズを吹き飛ばします;
交換するとき, 現在, 電圧とヒューズのタイプは厳密に一致する必要があります.
