電子ヒューズの機能とアプリケーション (拍車)

エフューズ (エフューズリンクとも呼ばれる) 回路を過電流や過熱から保護するために使用される電子部品です。. その中心的な機能は、異常な状況で自動的に爆発して回路を遮断することです。. その重要なポイントは次のとおりです:
私. 基本原理と構造

動作原理

電流が異常に上昇した場合, 導体は抵抗により発熱します (式 Q=I2RTQ=I2RT に従います), そして溶融材料の融点に達すると, 自動的に溶けます, それによって回路が遮断される.

基本構造

材料を溶かす: 鉛アンチモン合金 (融点が低い, 高い抵抗率) 初期の頃に使われていた, そして銀, 現代では主に銅または特殊合金が使用されています.

包装形態: ガラス管を含む (5×20mmなど, 6×32mm, 3.6×10mm), セラミック管状, シート (自動車用), SMDパッチタイプ, 等.

過電流保護:
eFuse は、電流が所定のしきい値を超えると電流を遮断します。, 敏感な電子部品への損傷を防止.

短絡保護:
短絡を素早く検出して遮断します。, 過剰な電流を引き起こす低抵抗の経路.

過負荷保護:
eFuse は長期にわたる過電流状態に対する保護機能を備えています, 負荷の不一致によって引き起こされるものなど.

障害の検出と分離:
さまざまな障害状態を検出して隔離するように設計できます。, 突入電流を含む, 過電圧, 逆電流, そして逆極性.

自己リセット:
多くの eFuse は電子的にリセットできます, 障害状態が解消された後に通常の動作に戻ることができるようにする, 物理的な交換の必要性を排除.

調整可能なスルーレート:
一部の eFuse は調整可能なスルー レートを提供します, 電流の上昇速度の制御が可能, 突入電流による損傷を防ぐのに役立ちます.

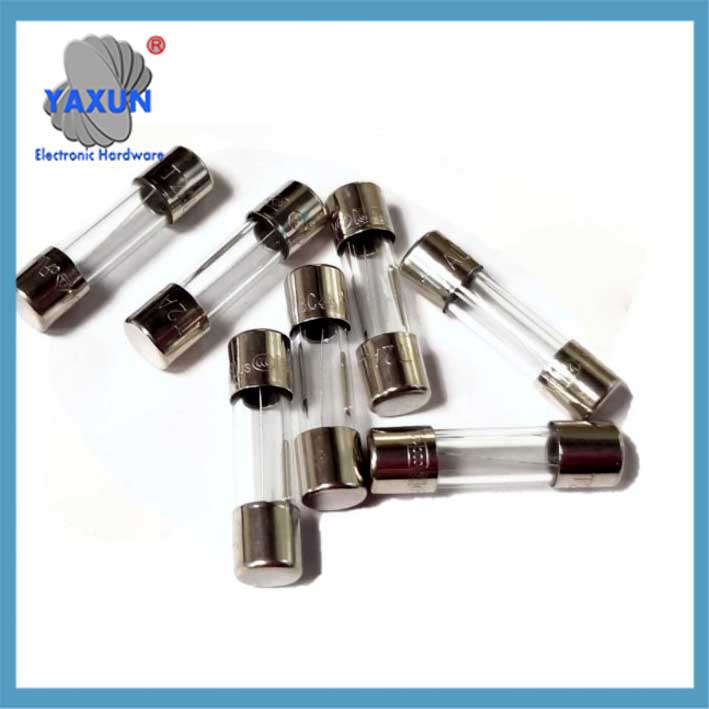

ガラスヒューズ5×20 シングル 250/125V 高速および低速ブレーク 32mA-20A

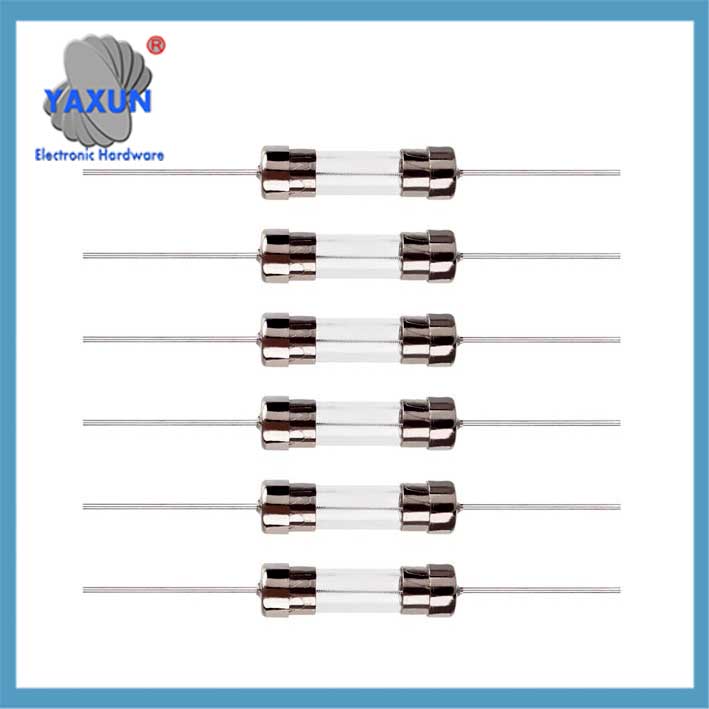

インラインヒューズ 5×20 mm そして 1 × 1-4 インチクイックファーストガラスヒューズ

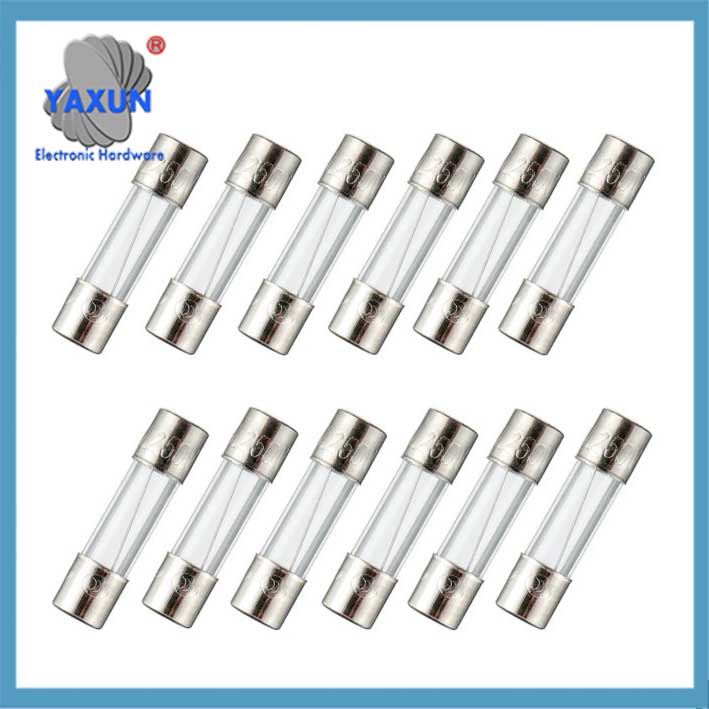

5×20 んん 3 あ 3 アンプ 125 ボルト0.2×0.78 インチ F3AL125V 速断ガラスヒューズ

Ⅲ. ‌分類と適用シナリオ‌

電子ヒューズの応用例:
カーエレクトロニクス:
eFuse はさまざまな自動車システムで使用されています, エンジン制御ユニットを含む, インフォテインメント システム, および安全システム.

産業用自動化:
プログラマブルロジックコントローラーに利用されています (PLC), モーター制御システム, およびその他の産業用オートメーション機器.

家電:
eFuse はスマートフォンに搭載されています, ラップトップ, 錠剤, およびその他のポータブルデバイス.

データセンター:
重要なインフラストラクチャを保護するために、配電ユニットやサーバー ラックで使用されます。.

ホットスワップ システム:
eFuse は、システムの実行中にコンポーネントが追加または削除されるシステムを保護します。.

バッテリー管理システム:
過電流および過電圧状態を防ぐためにバッテリーの充電および放電回路で使用されます。.

配電:
eFuse は、過電流や短絡を防ぐために配電ユニットや電源に使用されます。.

一般的な回路保護:
eFuse は、過電流保護が必要なあらゆる電子回路で使用できます.

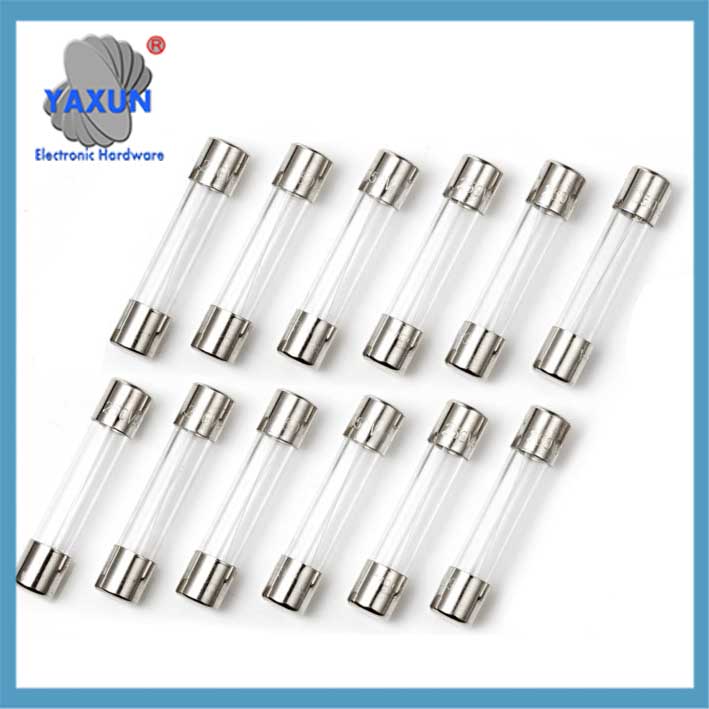

6×30, 6.3×32 ガラスヒューズチューブ高速および低速ブレーク 250V/125V 250mA-20A

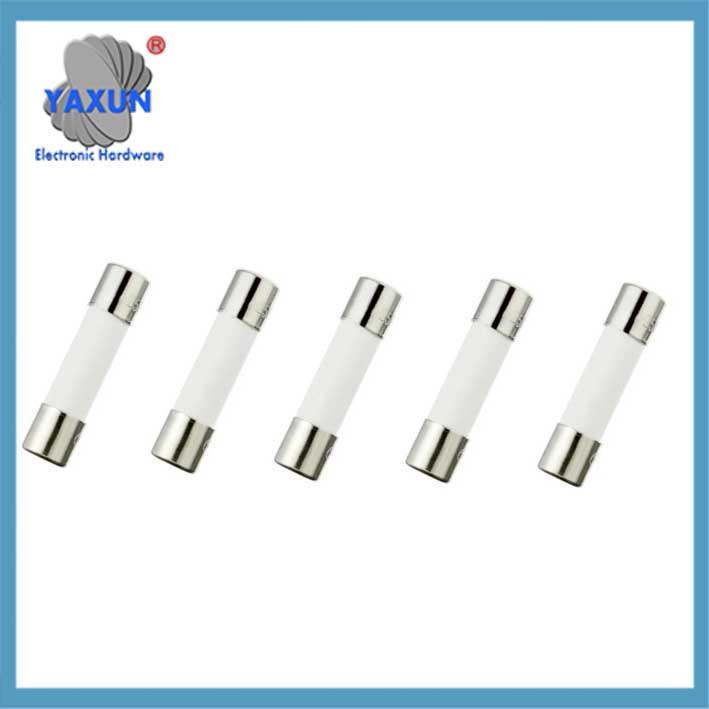

5×20 セラミックヒューズ 00mA 1A 2A 3A 4A 5A 6.3A 8A 10A 12A 15A 16A 20A 25A 30A

高速速断セラミックヒューズ 630mA (0.63あ) 250V, 5×20mm (3/16 インチ× 3/4 インチ)

Ⅲ. 主な使用仕様
‌材質の代替禁止‌
銅線や鉄線では代用できません (低い抵抗率, 高い融点), 吹き込みが間に合わず事故の原因となります。.
‌選択要素‌
rated rated current‌: 回路の最大動作電流よりわずかに高い必要があります。 (5A回路用の6Aヒューズなど).
遮断容量: It must be greater than the maximum short-circuit current of the circuit (such as 100A short circuit, ≥100A breaking capacity).
‌Ambient temperature‌: Derating is required for high temperature environment.

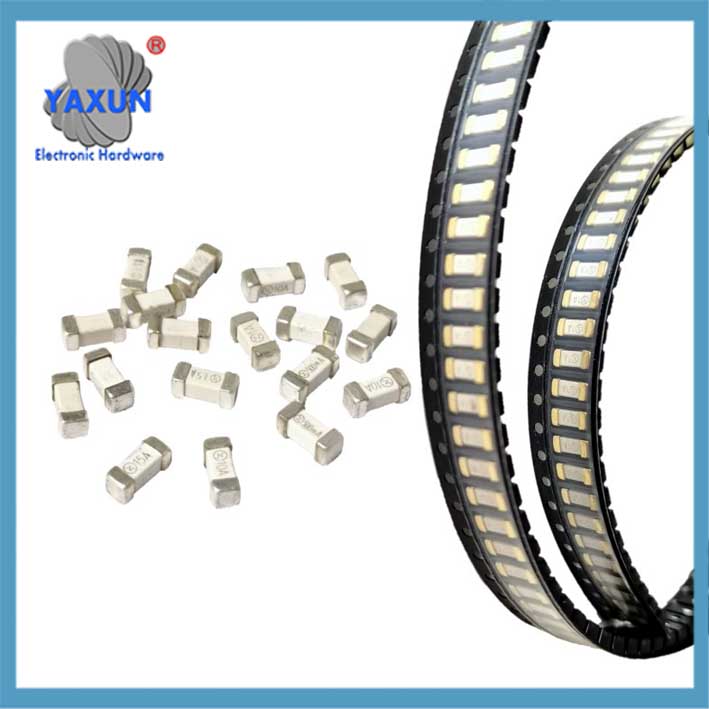

速いスロー, ファストブレイク 6125 チップヒューズ20a, 30あ, 40あ, 新しいエネルギーバッテリーパック回路保護用

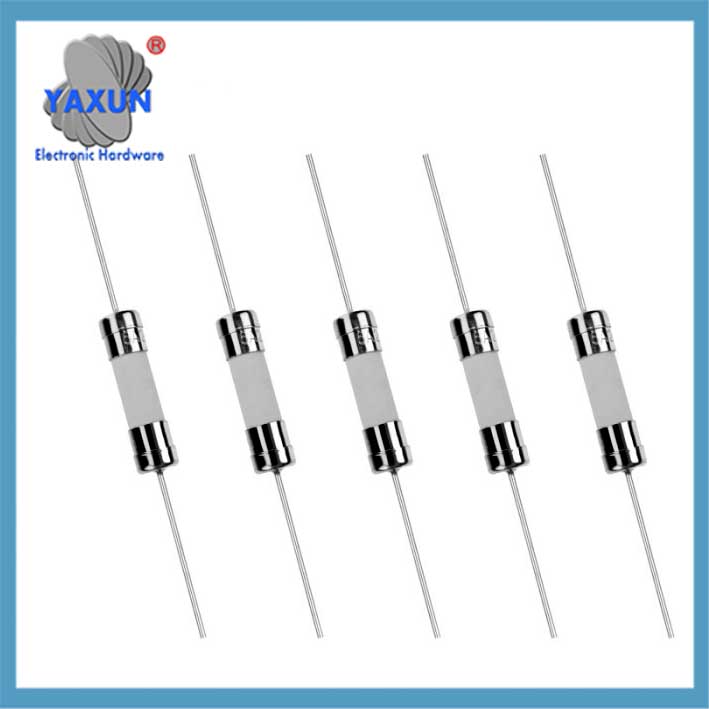

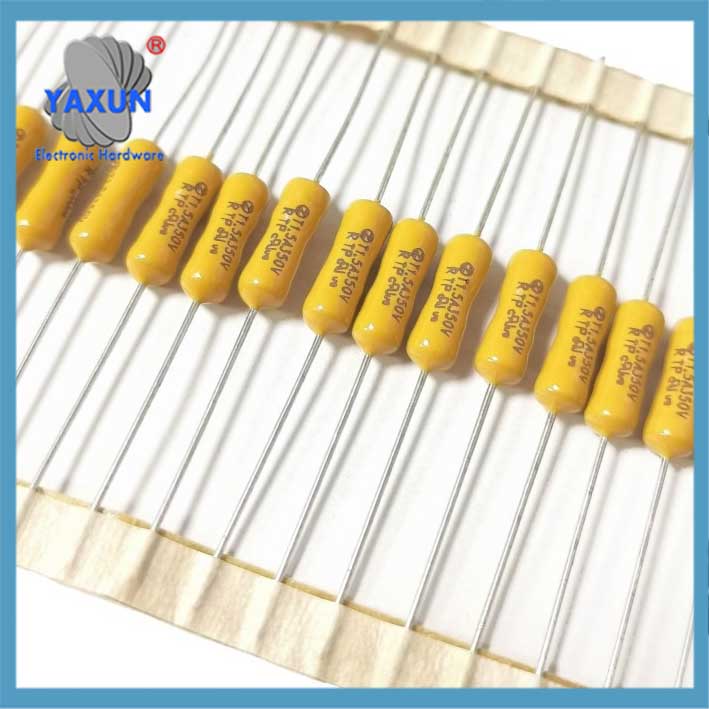

マイクロ抵抗器タイプピコミニチュアカートリッジヒューズ250Vと軸鉛緑色の速いブロー

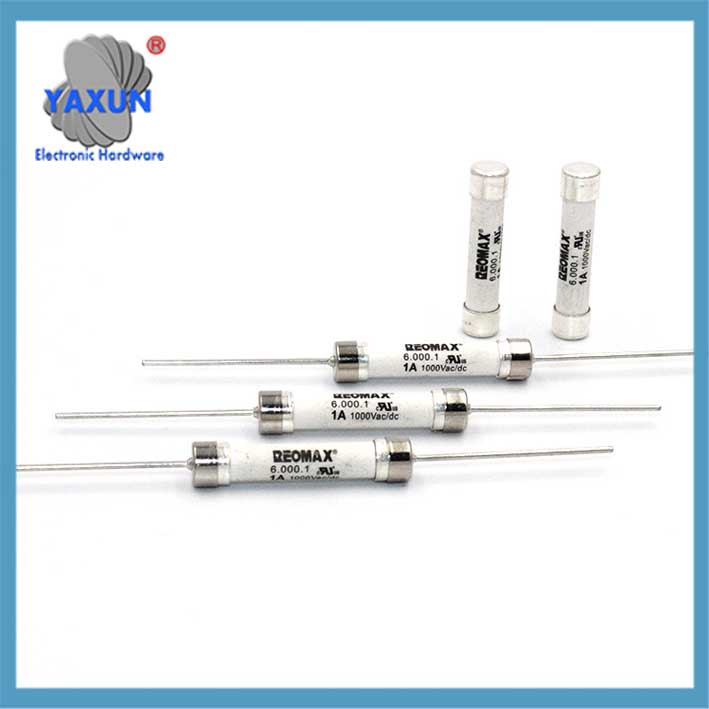

6×30 6.35×32 high Voltage Ceramic Fuse Tube 200mA-50A 500V/600V/750/1000V

IV. Technological progress‌
‌Automated detection‌: Such as material transfer components + machine vision detection device, to improve the efficiency of fuse production and sorting.
‌Structural optimization‌: High-voltage fuses adopt a clamping spring design to simplify the installation process.

注記: After the fuse is blown, it needs to be replaced with a new product of the same specification. For glass tube models, the fuse status can be visually observed to determine whether it is invalid.
