電気自動車 (EV) バッテリー温度センサーのサプライヤー

車載バッテリー温度センサー, この問題は新エネルギー車の分野では非常に重要です. 前のセクションで, 自動車用温度センサーと排気温度センサーについて説明しました。. 次に、バッテリーのコアコンポーネントに焦点を当てましょう. ユーザーは、バッテリー温度監視の技術的な詳細を知りたい技術者または新エネルギー車の所有者である可能性があります。.

バッテリー温度センサーには 3 つの主な技術的特徴があります: 最も主流はNTCサーミスタです (負の温度係数); 2つ目は薄膜白金抵抗器です (PT100/PT200); パッシブワイヤレスセンサーも登場しています. パフォーマンスの違いとアプリケーションのシナリオを比較することに重点を置く必要があります。.

新エネルギー車充電システム用PTCサーミスタ素子温度センサー

カーバッテリー温度センサー PT100, PT1000, 充電パイル

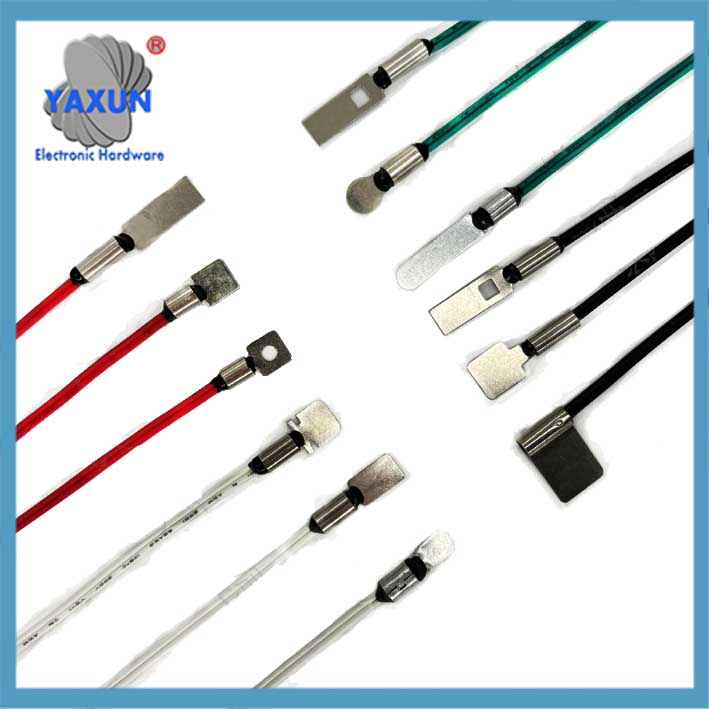

純ニッケルシート新エネルギー車用温度測定プローブ用NTC温度センサー温度測定ライン

車載用バッテリーの角型/円筒型/ソフトパック型電池のセンサー配置戦略. これが業界の問題点です。さまざまなバッテリーセル構造にはカスタマイズされたソリューションが必要です. 例えば, テスラの円筒形バッテリーは円周配列を使用, 一方、BYDのブレードバッテリーはトップカバー一体型を採用しています。.

安全性は精度要件を重視する必要があります, 熱暴走警告には±0.5℃の精度が重要です. パッシブワイヤレス技術は非常に興味深いです. 圧電超音波または電磁誘導を介して電力を取得することで、バッテリーパック内の配線問題を解決できます。. これは今後の傾向かもしれません.

失敗の影響も考慮する必要がある, 温度監視を怠ると熱暴走が起こる可能性があると指摘.

電気自動車 (EV) バッテリー温度センサーは、EV バッテリーの温度を監視および管理する上で重要な役割を果たします。, 最適なパフォーマンスを確保する, 安全性, そして長寿. これらのセンサー, 多くの場合 NTC サーミスタ, 過熱を検出し、充電率を下げたり、熱暴走を防ぐためにバッテリーを切断したりするなどの安全対策を発動するために重要です。.

以下は自動車用バッテリー温度センサーの技術分析です。, 核となる原則をカバーする, アプリケーションソリューションと開発トレンド:
私. コア機能と技術要件
‌正確な温度監視‌:
バッテリーモジュール/セル温度のリアルタイム監視 (通常-40℃～125℃の範囲), ±0.5℃の精度, 熱暴走を防ぐために (温度＞60℃の場合に警告を発報する).
高温になるとリチウムイオンが分解して熱暴走を起こす可能性があります, バッテリー寿命は約約減少します 20% 温度が10℃上昇するごとに.

バッテリー温度の監視:
EV バッテリー温度センサーは、パック内の個々のバッテリーセルの温度を継続的に監視します。. バッテリーの性能と寿命は温度に大きく影響されるため、これは非常に重要です。.

過熱の防止:
過熱によりバッテリー容量が低下する可能性があります, 充電速度が遅い, さらには熱暴走も, 火災や爆発を引き起こす可能性がある. 温度センサーは過熱を検出し、安全プロトコルを開始することで、これらの問題を防止します。.

パフォーマンスの最適化:
温度を監視することで, バッテリー管理システム (BMS) 充電速度と放電速度を調整してバッテリーの性能と寿命を最大化できます.

安全の確保:
温度センサーはEVの安全システムの重要な部分です, 熱暴走などの潜在的に危険な状況を防ぐのに役立ちます.

一般的なタイプのセンサー:
NTC (負の温度係数) サーミスターはEVバッテリーの温度センサーとして一般的に使用されています. 温度が上昇すると抵抗が減少します, 温度変化を監視する信頼性の高い方法を提供します.

センサーの位置:
温度センサーは、正確な測定値を得るためにバッテリーセルの内部に配置することも、表面温度を監視するためにバッテリーパックの外部に配置することもできます。.

BMSとの統合:
温度センサーからのデータはバッテリー管理システムに供給されます。 (BMS), この情報を使用して充電を制御します, 放電中, および熱管理システム.
本質的に, EV バッテリー温度センサーは安全装置の重要なコンポーネントです, 効率的, 高性能電気自動車.

ii. バッテリーの種類とセンサーのレイアウト戦略
角型電池セル (BYDブレードバッテリーなど)‌
‌トップカバーポールエリア‌: NTCアレイは正極と負極の5mm以内に配置され、極耳温度を監視します (温度差 ≈ 2-3℃).
‌バスバー溶接点‌: 内蔵センサーが接続点の異常な温度上昇を検知 (＞5℃/分で保護を発動).

円筒形電池セル (テスラなど 4680)‌
端面リングアレイ: NTCは温度勾配を監視するためにトップカバーの円周上に均等に分散されています。 (誤差±1.5℃).
‌巻芯の軸監視‌: フレキシブル基板に組み込まれたNTCを巻線コアのギャップに挿入, 熱暴走が警告される 30 数秒前に.

ソフトパックバッテリーセル
マイクロNTC (直径0.5mm) 事前に埋め込まれており、UL94 V0 グレードの絶縁フィルムパッケージが必要です (厚さ ≤ 0.1mm).

Ⅲ. 技術進化のトレンド
‌多次元融合モニタリング‌
江西いすゞの特許技術は、温度信号と振動信号を統合して温度分布の二次元雲図と時間周波数マトリクスを生成し、変形予測精度を向上させます。.

パッシブワイヤレス
CT電力抽出または圧電超音波技術により自己給電を実現し、配線の複雑さを解消 (バッテリーモジュールの内部実装など).

‌高精度直接測定技術‌
コンチネンタルの eRTS テクノロジーにより、温度許容範囲が 15℃ から 3℃ に低下します, レアアースの使用量を削減し、モーター制御の精度を向上させます。.

IV. 失敗リスクと業界の方向性
‌失敗による影響‌: 監視不良によりバッテリーが熱暴走し、火災の原因となることがあります。 (熱暴走トリガー温度 > 150℃). 「2025 年の焦点」: 単一細胞モニタリングの密度を向上させる, 高温耐性を開発する (>150℃) センサー材料, NTC は依然としてコスト重視の主要分野です.

注記: 新エネルギー車におけるパッシブワイヤレスソリューションの普及率は、 30% で 2027, 主に高電圧バッテリーパックの従来の有線センサーを置き換えます.
