リセット可能なヒューズ (PPTC) 自動リセット機能を備えた過電流保護部品です. 高分子ポリマーと導電性粒子の複合体製, 回路に異常が発生すると電流を速やかに遮断し、異常解消後は自動的に導通を回復します。. 以下はその中心的な機能と動作原理です。:

PTCヒューズリセット可能なヒューズ72V 0.3A 300MA RXEF030シリーズ10A , 32DC 16Vで

リテルヒューズ 10A , 32V dc PTC リセッタブル ヒューズ 16V 4A

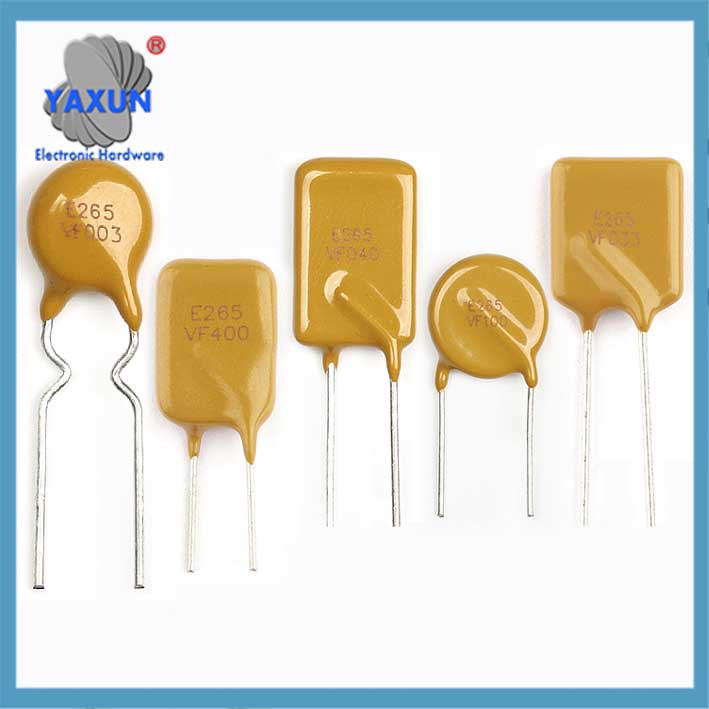

リセッタブルヒューズ 30V PTC ポリマー PPTC DIP JK30 0.5A 0.75A 0.9A 1.1A 〜 10A

私. リセッタブルヒューズの動作原理
リセット可能なヒューズは、正の温度係数を持つポリマーで作られています。 (PTC) 材料. 過電流やショートが発生した場合、回路を自動的に遮断します。. 回路障害が解決したら, 自動的に伝導を回復します, 手動によるヒューズ交換の必要性を排除.

リセッタブルヒューズの仕組み: 素材のPTC特性を活かして, 室温では比較的低い抵抗を維持します (25℃), 通常は以下です 1 オーム. 流れる電流が増加し、材料の定格電流を超えた場合, 温度上昇の原因となる, その抵抗はメグオームレベルまで急速に増加します. この時点で, そこを流れる電流は非常に小さいです, 開回路に似た, したがって、後続の回路を保護します. 回路負荷が正常に戻ったとき, PTC 材料の抵抗が通常の値を下回ります。, そしてリセッタブルヒューズが導通に戻ります, 回路が通常の動作を再開できるようにする. 通常の状態: 導電性粒子が低抵抗パスを形成 (通常 <1おお) ポリマー内で, 安定した電流の流れを可能にする.
過電流/過熱トリガー: 異常電流が流れると温度上昇が発生する, ポリマーが膨張して導電ネットワークを破壊する, その結果、メガオーム範囲までの抵抗が突然増加し、電流が制限されます。.
自動回復: 障害が解決された後, ポリマーは冷えて収縮します, 導電性粒子が再結合して低抵抗状態に戻ることを可能にします。.

ii. 主な特長
自動回復: 手動で交換することなく、何千もの反復可能な保護サイクルを提供します.
二重保護: 過電流と過熱の両方に対応 (周囲温度はトリップしきい値に影響します).
素早い応答: ミリ秒レベルのトリップ時間, 故障電流の強さに反比例する.
信頼性: 使い捨てヒューズよりも信頼性が高く、複数回使用可能.

Ⅲ. 型とパラメータ
パッケージの種類:
スルーホール (ラジアルリード) および表面実装デバイス (SMD, のような 0805 そして 1206). コアパラメータ:

保持電流 (私はホールドします): 25℃で連続して流せる最大電流.

トリップ電流 (アイトリップ): 保護が作動する最小電流.

耐電圧 (Vmax): 保護モード中にリセッタブル ヒューズが耐えられる最大電圧.

私はホールドします: 定格電流とも呼ばれます, これは、リセッタブル ヒューズが 25°C で連続的に流すことができる最大動作電流です。. この流れの下では, ヒューズは低い抵抗を維持します. (また, Ihold に対する動作温度の影響を考慮する必要があります。)

As the temperature drops below 25°C, Ihold increases, while as the operating temperature rises, Ihold decreases. When designing circuits using resettable fuses, the operating temperature must be taken into consideration.

When selecting a resettable fuse, ensure that the Ihold current is greater than the maximum load current in the circuit, but not exceeding the rated load of the circuit or device.

アイトリップ: Also known as trip current, this is the minimum current at which the resistance of a resettable fuse begins to increase at 25°C. This is the current threshold at which the resettable fuse begins operating. When the current exceeds the I trip current, the fuse enters a high-resistance state, disconnecting the circuit. This I trip point is the transition point where the PPTC resistance changes from low to high.
3. Vmax: 定格電圧とも呼ばれます, これはヒューズが 25°C で耐えられる最大電圧です。. 定格電圧が回路内の最大電圧以上であることを確認してください。, 下流の回路が短絡すると、電源両端の電圧降下がヒューズにかかるためです。.

4. 動作時間: これは、次の電流でヒューズの抵抗が最大値に達するまでにかかる時間です。 5 25℃で保持した回数. の “時間” 表内 1 稼働時間です, 秒で表現される.

IV. 代表的な用途
過電流保護: 通信機器, バッテリーパック, LEDドライバー.
逆極性保護: 電源入力ポート.
サージ保護: 信号線または敏感な回路.

V. リセッタブルヒューズの一般的な回路

1. 電源過電流保護回路

リセッタブルヒューズを電源ライン入力と直列に接続します. 定格電流を超えた場合, ヒューズが切れます. (図を参照 3.)

2. PCB出力インターフェース

例えば, USBポート用, PPTCを電源ピンと直列に接続して出力電力を保護します.

3. 電源逆極性保護回路

回路が逆極性の場合, リセッタブルヒューズを流れる電流が大きい, 抵抗が増加し、回路が切断されます。, 後続の回路を保護する.

4. IO保護回路

リセッタブルヒューズをIO信号線と直列に接続し、, TVSダイオードと組み合わせて, 制御チップへのサージ損傷を防止します.

vi. 選定のポイント

回路の動作電圧に基づいて回路を選択してください, 周囲温度, 定格電流, および動作時間曲線. 例えば, 48V回路では耐圧60V以上のモデルが必要です. 高温環境では電流ディレーティングを考慮する必要があります. 電源には過電流保護が必要です. 動作電圧は24Vです, 最大動作電流は450mAです, 最高動作温度は50℃です. 1.4Aでは保護が必要です, 回路は 5A で 1 秒以内に保護されなければなりません.
初め, 電源が24Vなので, 電源の Vmax は 24V より大きくなければなりません, ある程度の余裕を持って. したがって, 5 つのコンポーネントがこの要件を満たします.

2番, 回路の最大動作温度は 50°C であるため、, I ホールド値はおよそ次のようになります。 80% 実際の公称値の. したがって, SMD2920P075TF および SMD2920P100TF はこの要件を満たします。, 私が保持している必要な値を超えています = 0.45/0.8 = 0.56A. 三番目, 稼働時間: 電流が5Aの場合, SMD2920P075TF および SMD2920P100TF は 1 秒未満で動作します. しかし, より高速な過電流保護を実現, 動作時間が短いため、通常は SMD2920P075TF をお勧めします。.

Yaxun Electronics は世界的に独自の SMD およびプラグイン PPTC を提供しています.
SMD製品にはSMD0603Pが含まれます, SMD0805, SMD1206P, SMD1210P, SMD1812P, SMD2018P, およびSMD2920Pシリーズ.

プラグイン製品にはHL06が含まれます, HL16, HL30, HL60, HL130, HL250, およびHL600シリーズ.
Yaxun Electronics は、EMC 準拠のリセッタブル ヒューズの設計サービスを専門とし、無料の実験室テストを提供しています。.
