エアコン蒸発器温度センサーの機能と応用

エアコンエバポレーター温度センサーの不具合, 今回は空調システムの小さなコンポーネントに焦点を当てます。, 実際に異常な冷却が発生する可能性があります.

エアコンの蒸発器温度センサーには原理が含まれています, 故障の兆候, メンテナンス事例, 等. この情報の統合に重点を置く必要がある: エバポレーター温度センサーの中核機能は、霜防止を防止することです。 (0℃に近づくとコンプレッサーを停止します) 冷凍安定性を維持します. 設置場所は通常、蒸発器フィンの表面または近くのパイプです。. 故障するとエアコンが故障する可能性があります “排気冷却” – 暑くて寒い, あるいはエバポレーターに氷が付着して空気出口を塞いでいる場合もあります。.

いくつかの技術的な詳細に特に注意してください: ほとんどのセンサーは NTC サーミスターです (高い抵抗は低温で約10kΩです), 故障後に抵抗ドリフトが発生する可能性があります (抵抗が増えるなど, コンプレッサーが早期に停止する原因となる). 修理費用は大きく変わります. 4S ショップの交換アセンブリには数千元かかる場合がある, 自社で購入したセンサーはわずか数十元です.

ユーザーは故障の判断と解決策に関心を持つ可能性があります. 典型的な故障特性を強調する必要がある: 例えば, 風量はその後急激に低下します 10 冷蔵時間数分 (エバポレーターの氷結の兆候), または、設定温度が26℃の場合、刺すような冷たい風が発生します。 (温度制御の失敗). ソリューションでは、専門的な修理と DIY 加工を区別する必要があります。, 安全な操作に特に重点を置いています – 一部のモデルではダッシュボードを分解する必要があります, 専門家以外はエアダクトを簡単に損傷する可能性があります.

以下はエアコンのエバポレーター温度センサーのシステム分析です。, コア機能の統合, 故障特性と保守ソリューション:
私. コア機能と技術原理

霜防止制御
蒸発器表面温度のリアルタイム監視 (動作範囲‌-30℃~120℃‌), 気温が0℃に近いとき, 蒸発器が凍結してエアダクトが詰まるのを防ぐために、コンプレッサー回路が直ちに遮断されます。; 温度が「3～4℃」に上昇すると、コンプレッサーが自動的に再起動され、冷却が継続されます。.

‌エネルギー効率の最適化‌
コンプレッサーの起動と停止のサイクルを動的に調整することにより、, アイドリング時のエネルギー消費量が削減される, 通常運転時に冷凍効率を「25～30%」向上させることができます。.
‌センサー技術‌
主流は「NTCサーミスタ」を採用 (抵抗値は20℃で約10kΩです。). 気温が低いほど, 抵抗が大きいほど. 信号はエアコン制御ユニットに送信されます (ACU) 閉ループ制御を実現するには.

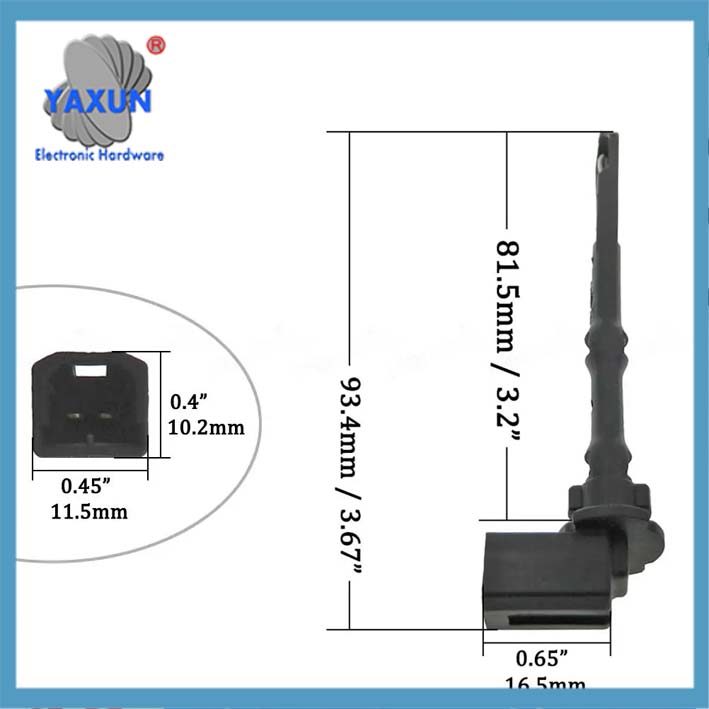

エアコンエバポレーター温度センサー

カーエアコンエバポレーター温度サーミスタースイッチセンサー 97143-C5000

6445プジョーに適した XL エアコンエバポレーター温度センサー 508, ルノー N100468

ii. 障害の症状と障害の結果
場合: センサー故障のため, 紅光Sモデルのエバポレーターが高速走行中に凍結して滴り落ちた. センサーの交換費用はたったの 20 元 (オリジナルパーツ), アセンブリの交換コストを回避.

Ⅲ. 設置場所とメンテナンスポイント
「隠れた場所」
センターコンソール内のエバポレーターフィンの表面にあります。 (概略図を参照してください). アクセスするにはグローブボックスとカバーを取り外す必要があります. 一部のモデルでは弾性バックルを取り外す必要があります.
設置図
‌検出方法‌
耐性テスト: 標準抵抗値（25℃） ‌5-15kΩ‌ (測定された偏差>20% 交換が必要です).
‌電圧診断‌: ACU端子電圧を測定するにはプラグを外してください (通常は5V), 異常がある場合は回路の短絡を確認してください.

IV. 保守計画と技術進化
低コストでの交換
DIY交換: アダプターモデルのオンライン購入 (プジョーなどの 307 CTS が必要です-08モデル), プロセス全体にかかる時間は約 30 分.
4Sショップメンテナンス: 人件費も含めて約 $200.
‌新世代テクノロジー‌
バイメタルセンサー: 金属の膨張係数の違いを利用した直接的な機械的温度制御, 強力な電磁妨害防止.
「冗長設計」: ハイエンドモデルには補助センサーが追加されます, メインセンサーが故障すると自動的にバックアップ信号に切り替わります。.

V. 予防メンテナンスの推奨事項
定期的な清掃: 蒸発器フィンを毎回掃除してください 2 汚れがセンサーに絡みつき、温度測定の遅れを引き起こすのを防ぎます。.
‌フィルター交換‌: エアコンのフィルターが詰まるとエバポレーターに霜が付くリスクが高まります, ごとに交換することをお勧めします 10,000 キロメートル.

‌業界動向‌: で 2025, 新しい光電センサーはテスト段階に入ります, 応答速度が向上します 0.1 秒 (5 NTCよりも何倍も速い).
