Termistori PTC per riscaldamento di liquidi

I termistori PTC per il riscaldamento di liquidi sono particolarmente adatti per prodotti di fascia alta che richiedono elevata sicurezza e longevità. I PTC offrono prestazioni eccellenti come componenti di isolamento liquido. Rispetto ai tradizionali riscaldatori a filo elettrico, I termistori PTC per il riscaldamento di liquidi eliminano la necessità di un sistema di controllo della temperatura e sono anche convenienti.
La potenza riscaldante di un termistore PTC per il riscaldamento di liquidi varia a seconda delle condizioni operative. Per massimizzare la potenza di dissipazione del calore del PTC, il liquido riscaldato dovrebbe avere una buona circolazione o convezione. La densità di potenza (zona di contatto potenza riscaldamento/acqua) di un riscaldatore sommergibile è di circa 6 W/cm² (ad una temperatura dell'acqua di 25°C). La densità di potenza (zona di contatto potenza riscaldamento/acqua) di un riscaldatore di fluido è di circa 4-10 W/cm² (ad una temperatura dell'acqua di 25°C). Temperature dell’acqua più elevate riducono la potenza di riscaldamento.
Maggiore è la temperatura di combustione a secco di un riscaldatore con termostato a liquido PTC, maggiore è la potenza termica che genera. Per ottenere una soluzione relativamente a basso costo, I riscaldatori con termostato a liquido PTC sono generalmente progettati per una temperatura di combustione a secco di 220-280°C. Se è necessario abbassare la temperatura di combustione a secco, il volume o il numero dei riscaldatori del termostato a liquido PTC deve essere aumentato di conseguenza per ottenere una potenza equivalente.

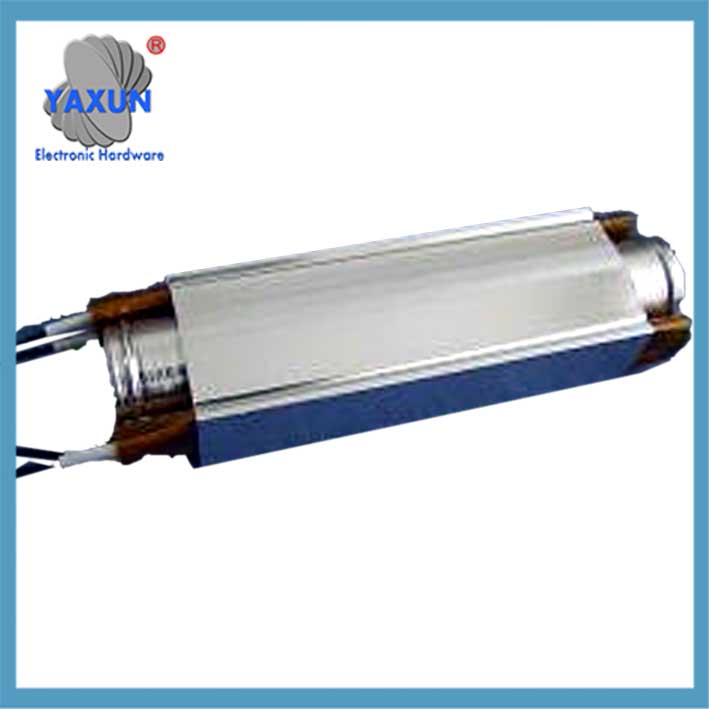

Aspetto e struttura del riscaldatore di liquido sommergibile PTC

Vantaggi del riscaldatore elettrico istantaneo a liquido PTC

Progettazione di applicazioni PTC per riscaldatori di liquidi

Progettazione di applicazioni PTC per riscaldatori di liquidi sommergibili

Progettazione di applicazioni PTC per riscaldatori di liquidi sommergibili

Questo riscaldatore di liquidi sommergibile viene inserito in un contenitore di liquidi per riscaldare il liquido a una temperatura costante. Utilizzando un elemento PTC come fonte di calore, offre un riscaldamento rapido, riscaldamento a temperatura costante, potere autoregolante, elevata efficienza di conversione del calore, forti proprietà anti-incrostazioni, e resistenza ai danni anche in condizioni di combustione a secco. È ampiamente utilizzato in vari apparecchi di riscaldamento elettrico nel settore degli elettrodomestici.

Specifiche tecniche del riscaldatore di liquido sommergibile PTC

Tensione operativa: 12-240V
Tensione di tenuta dell'isolamento: >3750V, grazie ad uno speciale trattamento isolante, sicuro e affidabile
Temperatura superficiale: 100-250°C
Potenza nominale: 50-500W
Densità di potenza: (Area di contatto potenza riscaldamento/acqua) Circa 6 W/cm² (a 25 ° C.)

Riscaldamento PTC unilaterale (Diametro foro interno 13 mm)
Riscaldamento PTC bifacciale (Diametro foro interno 20 mm)

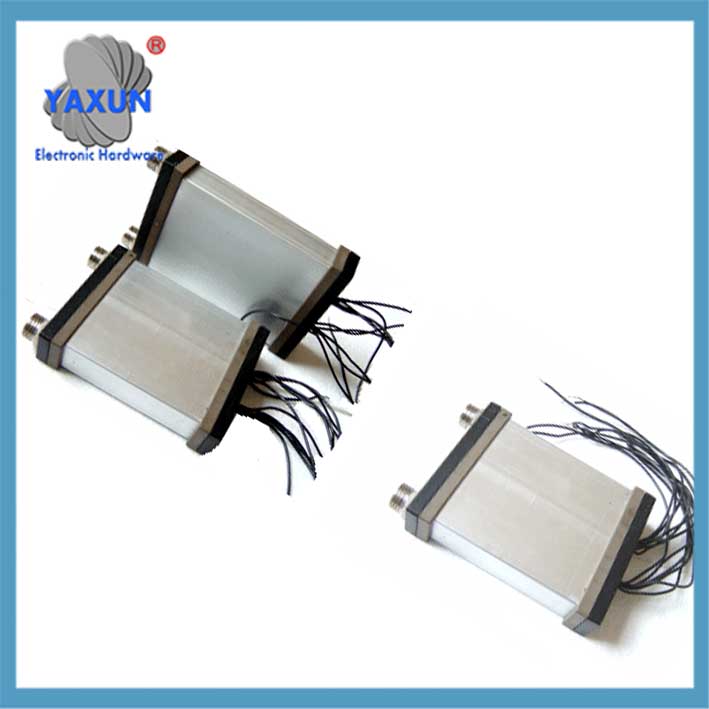

Struttura esterna del riscaldatore a riscaldamento istantaneo a liquido PTC
Vantaggi dei riscaldatori istantanei a riscaldamento di liquido PTC

1. Elevato fattore di sicurezza grazie alla separazione acqua-elettricità: Quando l'elemento riscaldante è scarico o il controllo della temperatura non funziona, la resistenza PTC aumenta rapidamente fino a quando la potenza scende al di sotto di 100W, eliminando il rischio di riscaldamento a secco.
2. Riscaldamento rapido: Si riscalda istantaneamente, con acqua calda disponibile all'interno 10 secondi. Ciò elimina gli sprechi di calore e risparmia energia. 3. Le dimensioni compatte e il peso leggero lo rendono adatto allo sviluppo di scaldacqua elettrici ultrasottili, al passo con la tendenza.
4. Nessuna fiamma libera, nessun ridimensionamento, e lunga vita.
5. Forte adattabilità della tensione: Il PTC si adatta completamente alle fluttuazioni di tensione all'interno 25% della tensione nominale, senza incidere sul potere.

Parametri principali del serbatoio di riscaldamento del riscaldatore istantaneo della piccola cucina

Parametri principali del serbatoio di riscaldamento dello scaldacqua elettrico istantaneo
