Protezione eccessiva | 5×20 6×30 Fusibili a cartuccia da mm

Il fusibile elettrico di protezione da sovracorrente è un dispositivo di protezione del circuito che interrompe la corrente anomala attraverso un meccanismo di fusione. La sua funzione principale è quella di fondere quando la corrente supera il valore nominale per proteggere l'apparecchiatura back-end. Di seguito è riportata una spiegazione dettagliata della classificazione e delle caratteristiche:

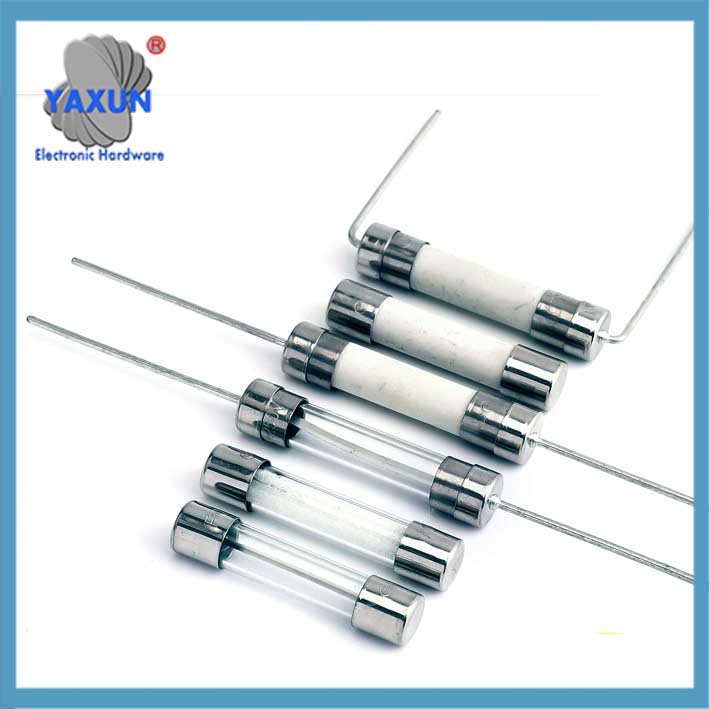

6×30 dispositivo di protezione da sovracorrente con fusibile ceramico

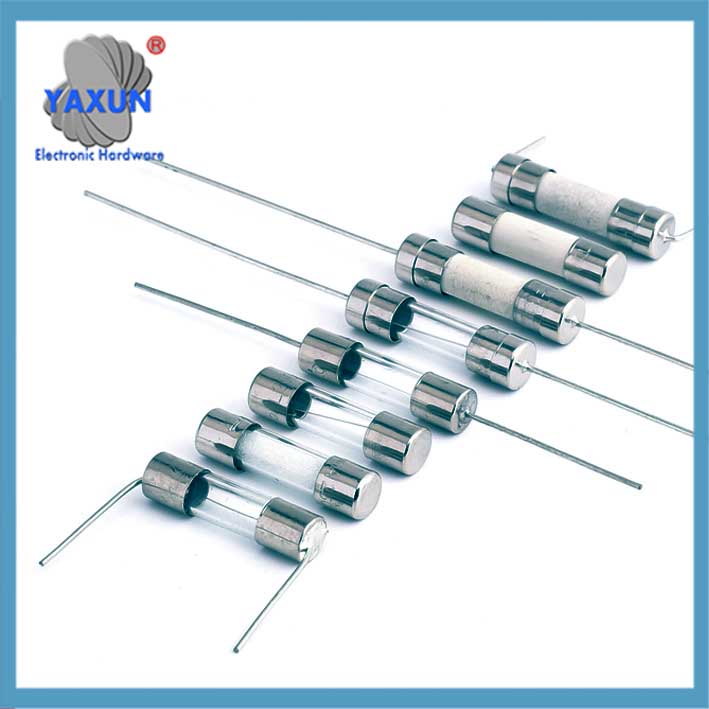

5×20 dispositivo di protezione da sovracorrente con fusibile in vetro

3.6×10 Fusibili a cartuccia da mm per protezione da sovracorrente

Fusibile di tipo tradizionale
‌Principio di funzionamento‌:
Quando la corrente supera il limite, il metallo fuso si scioglie per effetto del calore Joule e interrompe il circuito, che è un dispositivo di protezione una tantum. Il tempo di risposta tipico è in millisecondi, e la protezione da cortocircuito richiede un fusibile rapido (come il tempo di fusione del fusibile del tubo di vetro ≤40ms) ‌. Collegamento fusibile:
Un fusibile contiene un piccolo, filo o striscia conduttiva (il collegamento fusibile) progettato per fondersi o vaporizzare quando la corrente che lo attraversa supera la sua capacità nominale.
Protezione eccessiva:
Questa azione di fusione apre il circuito, interrompendo il flusso di energia elettrica e prevenendo ulteriori danni.
Monouso:
I fusibili sono progettati per un utilizzo singolo e devono essere sostituiti dopo aver interrotto il circuito.

Affidabilità: I fusibili sono noti per la loro affidabilità nell'interruzione delle sovracorrenti.
Efficacia in termini di costi: Sono generalmente economici rispetto ad altri dispositivi di protezione da sovracorrente.
Semplicità: Il design è semplice, rendendoli facili da comprendere e utilizzare.
Varietà: I fusibili sono disponibili in varie dimensioni, forme, e valori nominali di corrente per adattarsi a diverse applicazioni.
Tipi: I fusibili sono classificati in diverse classi (PER ESEMPIO., l, RK1, RK5, T, J, CC, ecc.) per affrontare specifici scenari di sovracorrente e requisiti prestazionali.

‌Tipi e strutture‌ ‌Tipo plug-in‌: comunemente usato nei circuiti automobilistici, corrente 1-120A, diviso in quattro specifiche da ultra-piccolo a grande.
‌Tipo SMD‌: Imballaggio SMD, adatto per PCB ad alta densità, contenente il mezzo estinguente per arco in sabbia di quarzo.
‌Tipo di tubo di vetro‌: il guscio trasparente è comodo per osservare lo stato del fusibile, corrente 0,5-80 A.

‌Parametri chiave‌ ‌Corrente/tensione nominale‌: come il tipo ad apertura lenta da 250 V/10 A, deve essere declassato in base 75% (Standard UL) O 90% (norma CEI) della corrente effettiva.
‌Caratteristiche di fusione‌: tipo di contropiede (anti-cortocircuito) e tipo a pausa lenta (anti-sovratensione).

Quando vengono utilizzati i fusibili?
Circuiti derivati:
I fusibili sono comunemente utilizzati negli impianti elettrici domestici e commerciali per proteggere i singoli circuiti.
Protezione dell'attrezzatura:
Possono essere utilizzati per proteggere componenti specifici all'interno di un dispositivo, come trasformatori o circuiti stampati.
Ritardato e ad azione rapida:
I fusibili possono essere progettati per applicazioni ritardate (PER ESEMPIO., per carichi induttivi con elevate correnti di spunto) o applicazioni ad azione rapida (PER ESEMPIO., per carichi resistivi).

Fusibile autoripristinabile (Pptc) ‌Meccanismo d'azione‌
Realizzato in polimero ad alto peso molecolare e particelle conduttive, la resina si espande a causa del calore quando si verifica una sovracorrente, bloccando il percorso, e si raffredda per ripristinare una bassa resistenza dopo l'eliminazione del guasto‌1011. La velocità di risposta è inversamente proporzionale all'intensità della corrente (ad esempio 0805 pacchetto di protezione di secondo livello)‌.

‌Rispetto ai fusibili tradizionali‌

Esempi di scenari di sovracorrente:
Cortocircuiti:
Quando due o più conduttori entrano in contatto diretto, creando un percorso a bassa resistenza per la corrente, si verifica un cortocircuito.
Sovraccarichi:
Quando un circuito è sottoposto ad una corrente superiore alla sua capacità per un periodo prolungato, è considerato un sovraccarico.
Difetti a terra:
Quando l'elettricità scorre da un filo sotto tensione a terra (terra), si chiama guasto a terra.
Guasti d'arco:
Si tratta di scariche elettriche pericolose che possono verificarsi nei cavi o nei componenti elettrici.
Limitazioni:
Sostituzione: I fusibili devono essere sostituiti dopo che si bruciano, il che può essere scomodo.
Non ripristinabile: A differenza degli interruttori automatici, i fusibili non possono essere ripristinati e riutilizzati.
Potrebbe non essere così preciso: I fusibili potrebbero non offrire lo stesso livello di precisione nell'interruzione delle correnti di alcuni interruttori automatici.
Insomma, i fusibili sono una parte vitale della sicurezza elettrica, fornendo un modo affidabile ed economico per proteggere circuiti e apparecchiature dai pericoli di sovracorrenti.
