Personalizza la funzione del sensore di temperatura dell'aria di assunzione automobilistica

Conoscenza pertinente del sensore della temperatura dell'aria aspirata nell'automobile. Questo problema è molto comune nel campo della manutenzione automobilistica e del controllo elettronico.

Diversi punti chiave del sensore della temperatura dell'aria aspirata dall'automobile: Primo, tutti i materiali sottolineano che si tratta di un coefficiente di temperatura negativo (NTC) sensore termistore, che è la base per comprenderne il principio di funzionamento. In secondo luogo, esistono due soluzioni tradizionali per la posizione di installazione (prima/dopo l'acceleratore), ma le funzioni sono le stesse. Nella sezione sintomi di guasto, più fonti hanno ripetutamente menzionato manifestazioni tipiche come avviamento difficile e regime del minimo instabile, che devono essere integrati per evitare ridondanze.

Prestare particolare attenzione al confronto delle differenze tra i sensori di temperatura di aspirazione e di scarico. Questo punto conoscitivo è molto utile per comprendere la particolarità del sensore temperatura aria aspirata, e considera di menzionarlo brevemente. In termini di parametri tecnici, si dice che la differenza nella tensione del segnale in condizioni di auto calda e fredda è molto preziosa e può riflettere le caratteristiche di funzionamento dinamico del sensore.

Sensore temperatura aria aspirata Mercedes Benz 105425717

Sensore di temperatura dell'aria di aspirazione 8942412010 per Toyota KL47-18-845 89424-12010

Sensore Bosch temperatura aria aspirata Audi BMW OPEL SEAT VW HONDA OE 046906379

Prepararsi a utilizzare una presentazione strutturata: delineare innanzitutto la definizione e i principi fondamentali, e poi espanderlo in tre parti: flusso di lavoro, funzione, e colpa.

Il sensore della temperatura dell'aria aspirata (IAT) è un componente chiave nel sistema di gestione del motore. Serve per monitorare la temperatura dell'aria in ingresso al motore e convertire i dati in segnali elettrici e trasmetterli alla centralina elettronica (ECU) per ottenere una correzione accurata di parametri quali volume di iniezione e fasatura di accensione. I seguenti sono i suoi punti fondamentali:
IO. Principio di funzionamento e struttura‌
‌Componente principale‌
Adozione di un coefficiente di temperatura negativo (NTC) termistore: il valore della resistenza diminuisce all'aumentare della temperatura, e il valore della resistenza aumenta quando la temperatura diminuisce.
‌Conversione del segnale‌
Il sensore e l'ECU formano un circuito chiuso. L'ECU fornisce una tensione di riferimento di 5 V (Linea THA) e l'altro è una linea di terra (E2). I cambiamenti di temperatura causano cambiamenti di resistenza, che a sua volta modifica la tensione del circuito e genera un segnale elettrico corrispondente alla temperatura.
Il sensore IAT misura la temperatura dell'aria che entra nel collettore di aspirazione del motore.
Queste informazioni sono fondamentali affinché l'ECU possa calcolare la miscela aria-carburante appropriata e i tempi di accensione per una combustione ottimale.
L'ECU invia una tensione al sensore e legge la caduta di tensione ai suoi capi, che corrisponde alla temperatura dell'aria aspirata.

‌Caratteristiche del segnale‌
Stato dell'auto fredda: La tensione del segnale è simile al sensore della temperatura dell'acqua;
Stato dell'auto bollente: La tensione del segnale è circa 2~3 volte quella del sensore della temperatura dell'acqua.

Sensore di temperatura 8Z0820535A adatto per Audi A3 A4 S4 S5 Quatt Q3 Q5 Q7 VW Golf

MD326170 13650-56B00 Applicabile al sensore temperatura acqua aspirata Mitsubishi Lancer

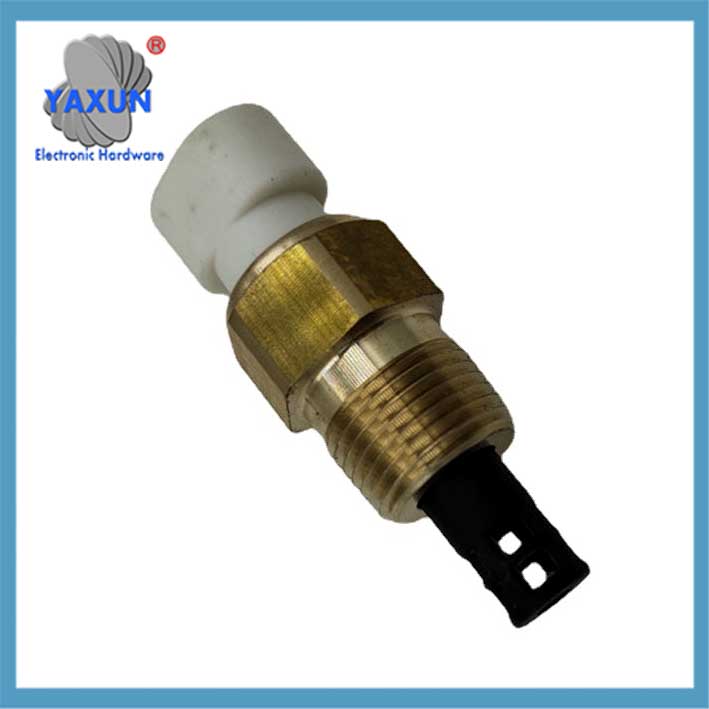

Sensore di temperatura dell'aria di aspirazione IAT, STUOIA, Kit Act per GM 25036751 25037225 25037334

‌II. Posizione e funzione‌ di installazione

‌Posizione di installazione‌
Situato nel tubo di aspirazione o nel flussometro d'aria, o prima dell'acceleratore (tubo di aspirazione) o dopo l'acceleratore (collettore di aspirazione).
‌Funzione principale‌
‌Correzione del rapporto aria-carburante‌: L'aria a bassa temperatura ha un'alta densità, quindi l'ECU aumenta la quantità di carburante iniettato; l'aria ad alta temperatura ha una bassa densità, quindi la quantità di carburante iniettato viene ridotta per garantire un'efficienza di combustione ottimale.
‌Prevenzione dei colpi‌: L'aria aspirata ad alta temperatura tende a battere, quindi la ECU regola di conseguenza l'angolo di anticipo dell'accensione.
‌Protezione turbo‌: Monitorare la temperatura dell'aria dopo la sovralimentazione per evitare danni da surriscaldamento.

‌III. Sintomi e diagnosi‌ del guasto
‌Fenomeni tipici di faglia‌
Inizio difficile, velocità inattiva del minimo, e debole accelerazione;
Eccessive emissioni di scarico (fumo nero);
La spia di guasto del motore è accesa.
‌Cause ed effetti del guasto‌

Metodo di rilevamento‌
‌Rilevamento della resistenza‌: Rimuovere il sensore, misurare il valore della resistenza dopo il riscaldamento (come usare un asciugacapelli), e confrontarlo con il valore standard;
‌Rilevamento della tensione‌: Quando l'interruttore di accensione è su ON, misurare la tensione tra THA ed E2 (circa 0,5~3,4 V a temperatura normale).

IV. Differenze rispetto ad altri sensori di temperatura‌ ‌Confronto con il sensore di temperatura dei gas di scarico‌

V. Evoluzione tecnologica e importanza‌
Come applicazione tipica del termistore NTC, questo sensore ottiene un feedback della temperatura ad alta precisione attraverso semplici proprietà fisiche, che influisce direttamente sulla potenza del motore, risparmio di carburante e livello di emissioni. Anche se il suo design è piccolo, è una parte indispensabile del moderno sistema di controllo elettronico per ottenere il controllo a circuito chiuso.

Perché personalizzare la funzione del sensore IAT?
Ottimizzazione delle prestazioni:
L'alterazione del segnale IAT può essere un modo per ottimizzare le prestazioni del motore. Per esempio, la simulazione di una temperatura dell'aria aspirata leggermente più fredda a volte può portare a una miscela di carburante più ricca e ad una maggiore potenza, soprattutto nei motori turbocompressi.
Compensazione per modifiche:
Se hai modificato il tuo sistema di aspirazione dell'aria (PER ESEMPIO., cambiato il collettore di aspirazione, aggiunta una presa d'aria fredda), il sensore IAT potrebbe leggere temperature diverse rispetto a quelle stock. La personalizzazione dell’output del sensore può aiutare a compensare questi cambiamenti.
Test e sperimentazione:
La modifica del sensore IAT può essere un modo per sperimentare diversi parametri del motore e osservare gli effetti sulle prestazioni.

Come personalizzare:
Aggiunta di resistenza:
In serie: L'aggiunta di un resistore in serie al sensore IAT aumenterà la resistenza complessiva, facendo sì che l'ECU interpreti una temperatura più bassa.
In parallelo: L'aggiunta di un resistore in parallelo ridurrà la resistenza complessiva, facendo sì che l'ECU interpreti una temperatura più alta.
Potenziometro (Resistore variabile):
Un potenziometro consente di regolare la resistenza e, Perciò, la temperatura percepita dell'aria aspirata in modo dinamico.
Ciò è utile per trovare l'impostazione ottimale per la tua configurazione specifica.
Posizione del sensore:
Anche la posizione del sensore IAT può influenzarne le letture a causa dell'assorbimento di calore. Consideralo quando apporti modifiche.
Calibrazione dell'ECU:
Alcune ECU aftermarket consentono di calibrare direttamente le letture del sensore IAT, fornendo un modo più preciso per personalizzare la sua funzione.
