Apa itu perangkat perlindungan yang terlalu panas?

Pelindung panas berlebih adalah perangkat kontrol otomatis yang mencapai perlindungan keselamatan peralatan melalui pemantauan suhu. Fungsi intinya adalah memutus rangkaian atau memicu mekanisme proteksi ketika suhu melebihi ambang batas yang ditetapkan untuk mencegah peralatan tidak berfungsi atau menyebabkan kebakaran karena panas berlebih.. Berikut ini adalah rincian teknis dan analisis aplikasinya:

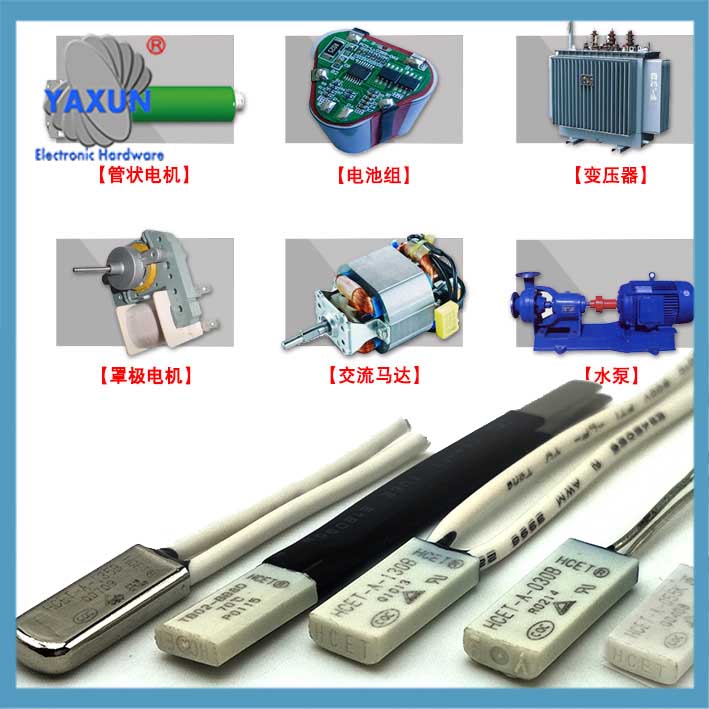

Fungsi dan penerapan perangkat perlindungan panas berlebih pada motor

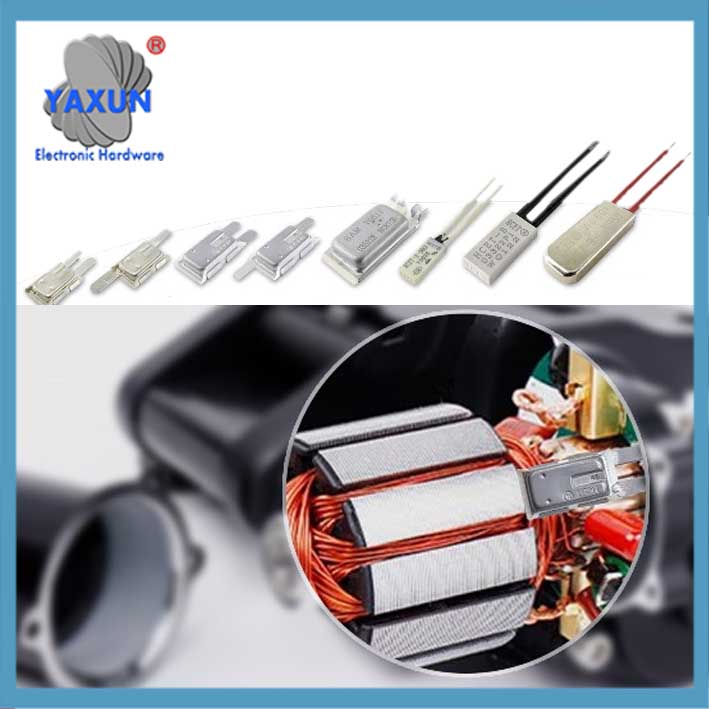

Kasus penerapan perangkat perlindungan panas berlebih pada motor mobil

Perangkat pelindung termal diterapkan pada baterai

1. ‌Prinsip dan Jenis Inti‌
‌Struktur Strip Bimetalik‌: Menggunakan dua lembaran komposit logam dengan koefisien muai panas yang berbeda, deformasi memicu aksi kontak ketika suhu naik (tipe biasanya terbuka/biasanya tertutup).
‌Jenis pemulihan mandiri dan non-pemulihan mandiri‌:
Tipe pemulihan diri: diatur ulang secara otomatis setelah suhu turun (seperti lemari es, mesin cuci);
Tipe non-pemulihan diri: diperlukan pengaturan ulang secara manual (seperti motor bahan bakar, peralatan industri).
‌Hubungan termistor‌: Beberapa model menggabungkan termistor atau mikrokomputer chip tunggal untuk mencapai kontrol suhu yang tepat.

Bagaimana cara kerjanya:
Sensor:
Perangkat perlindungan panas berlebih biasanya menggunakan sensor suhu (seperti termistor atau strip bimetalik) untuk memantau suhu area tertentu.
Ambang:
Ketika suhu melebihi ambang batas yang telah ditentukan sebelumnya, sensor memicu sinyal.
Tindakan:
Sinyal ini kemudian mengaktifkan pemutus arus, menyampaikan, atau mekanisme lain yang memutus catu daya atau mengurangi keluaran daya perangkat.

2. ‌Parameter dan pilihan utama‌
‌Kisaran suhu‌: Suhu aksi umum 40-180℃ (seperti toleransi seri KSD9700 ±3/5℃);
‌Arus/tegangan‌: Spesifikasi khas AC250V/5A, model tegangan tinggi bisa mencapai AC1800V;
‌Bentuk struktural‌:
Cangkang plastik (materi PBT, ringan);
Cangkang logam/keramik (tahan suhu tinggi, isolasi).

Perangkat pelindung termal untuk bantalan pemanas

Perangkat pelindung termal untuk perawatan medis

Perangkat pelindung termal untuk pemanas air instan

3. ‌Skenario aplikasi umum‌
peralatan Rumah Tangga: motor AC, mesin cuci, dll., untuk mencegah belitan motor terlalu panas‌; ‌Peralatan industri‌: pemantauan suhu koil stator pompa submersible (seperti pelindung GB-220V); ‌Sirkuit elektronik‌: perlindungan pembuangan panas prosesor untuk menghindari kerentanan serangan suhu tinggi‌. Contoh perangkat proteksi panas berlebih:
Pelindung termal pada motor:
Perangkat ini tertanam di dalam motor listrik untuk mencegah panas berlebih, yang dapat menyebabkan motor mati atau terbakar.
Perlindungan kabin terhadap panas berlebih pada kendaraan:
Beberapa kendaraan, seperti Tesla, memiliki fitur perlindungan panas berlebih pada kabin yang secara otomatis mengaktifkan AC untuk mencegah interior menjadi sangat panas saat diparkir.

4. Termostor PTC dalam elektronik:
Ini digunakan dalam berbagai aplikasi untuk melindungi sirkuit dari panas berlebih dengan meningkatkan ketahanannya secara signifikan ketika suhu tertentu terlampaui.
Pembatas suhu dalam sistem pemanas:
Perangkat ini, seperti yang dijelaskan dalam artikel Heatsystems, digunakan untuk mencegah elemen pemanas menjadi terlalu panas, yang dapat merusak elemen pemanas atau material di sekitarnya.
Pentingnya perlindungan terhadap panas berlebih:
Keamanan: Mencegah kebakaran, kerusakan peralatan, dan potensi cedera akibat panas berlebih.
Keandalan: Memastikan umur panjang dan berfungsinya perangkat dan sistem dengan baik.
Efisiensi: Dalam beberapa kasus, seperti pada kendaraan, perlindungan panas berlebih dapat membantu mengoptimalkan penggunaan energi.

5. ‌Masalah Umum dan Tindakan Pencegahan‌
‌Persyaratan instalasi‌: Harus dekat dengan permukaan peralatan yang dikontrol untuk menghindari deformasi cangkang yang mempengaruhi kinerja‌;
‌Risiko operasi palsu‌: Penuaan solder atau kerusakan mekanis dapat menyebabkan kegagalan perlindungan‌;
‌Perbedaan dari perlindungan beban berlebih‌: Perlindungan panas berlebih didasarkan pada ambang batas suhu, sementara perlindungan kelebihan beban merespons kelainan saat ini‌.

6. ‌Tren Perkembangan Teknologi‌
‌ Desain terintegrasi‌: Seperti pelindung bimetalik tipe lompat yang dipadukan dengan fungsi ganda arus berlebih/panas berlebih‌;
‌Peningkatan keandalan yang tinggi‌: Kemasan keramik dan sirkuit anti-interferensi meningkatkan kemampuan beradaptasi terhadap lingkungan industri‌.
