Berikut ini adalah analisis rinci mengenai karakteristik struktur, prinsip kerja dan poin teknis elemen penginderaan suhu inti dari sakelar suhu KSD301/KSD302 – strip bimetalik:
SAYA. Karakteristik inti elemen penginderaan suhu bimetal
| Fitur | Deskripsi teknis |
| Struktur bahan | Gabungan dua paduan logam dengan koefisien muai berbeda (seperti besi nikel/tembaga mangan), dicap menjadi struktur lembaran tipis berbentuk cakram |
| Prinsip operasi | Temperatur naik → Strip bimetal berubah bentuk karena panas → Ketinggian lengkungan tiba-tiba berubah → Menggerakkan mekanisme mekanis untuk langsung memantul dan membuka serta menutup kontak |
| Kecepatan respons | Aksi lompatan mendadak tingkat milidetik untuk menghindari kerusakan busur pada kontak |
| Akurasi suhu | Toleransi serendah ±2℃ (tipe presisi tinggi), model konvensional ±3~10℃, ditentukan oleh proses perlakuan panas pada lembaran logam |
| Mekanisme reset | Setelah suhu turun, strip bimetalik kembali ke keadaan semula dan kontak diatur ulang secara otomatis (tipe biasanya tertutup menutup ketika suhu turun, tipe biasanya terbuka terbuka ketika suhu turun) |

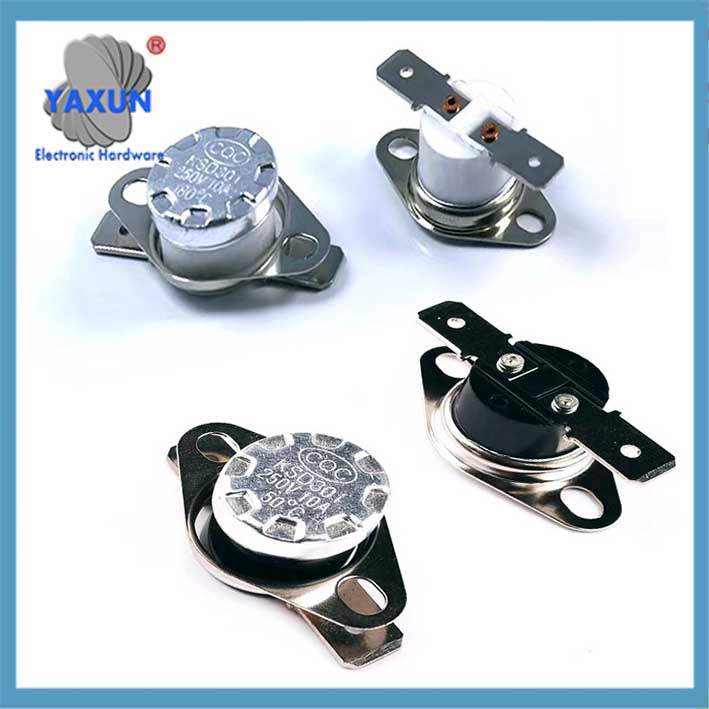

 Elemen penginderaan suhu bimetal saklar suhu KSD301 terbuka normal |

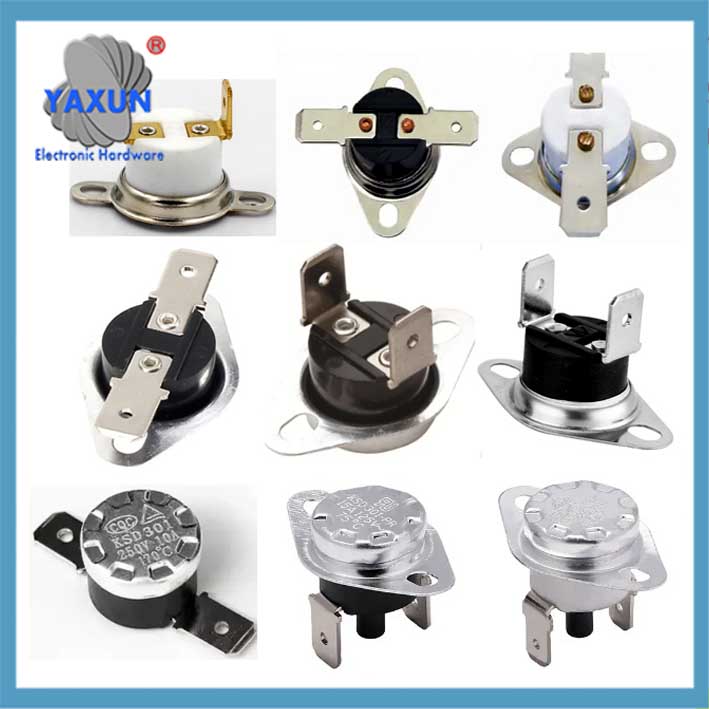

 Sakelar batas suhu tinggi KSD301 |

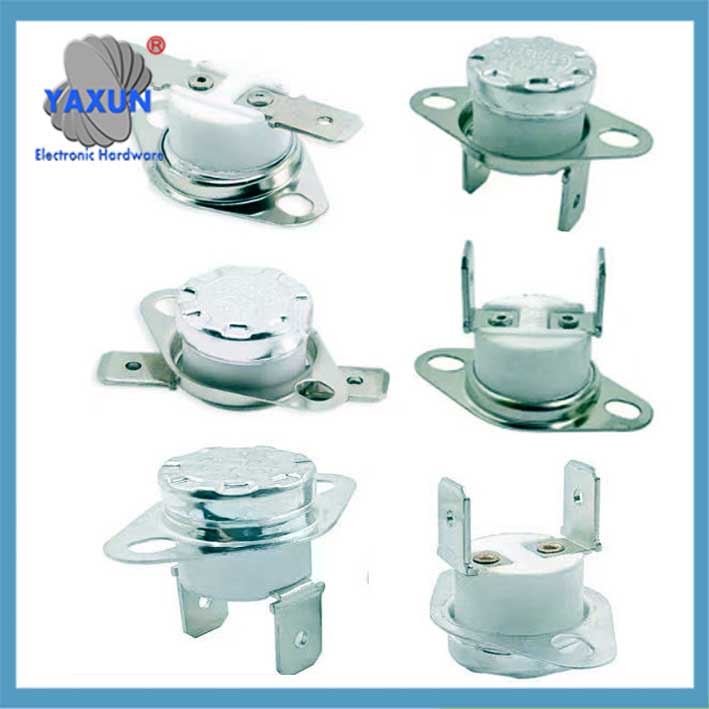

 Elemen penginderaan suhu bimetalik KSD301 |
II. Dekomposisi proses kerja
kode salinan putri duyung
grafik LR
A[keadaan suhu normal] –>|strip bimetalik bebas dan lurus| B[kontak tertutup/terbuka]
C[suhu naik ke nilai aksi] –>|tinggi lengkungan strip bimetalik berubah secara tiba-tiba| D[mekanisme penggerak pantulan seketika]
D –>|tipe biasanya tertutup| E[rangkaian pemutusan kontak]
D –>|tipe biasanya terbuka| F[sirkuit koneksi kontak]
G[suhu turun untuk mengatur ulang nilai] –>|strip bimetalik kembali menjadi lurus| B
Poin penting: Perubahan tiba-tiba tinggi lengkungan strip bimetalik adalah sumber dari namanya “saklar pemutus tipe jepret”, memastikan bahwa tindakan kontak bersih dan tidak memiliki keadaan peralihan.
AKU AKU AKU. Poin-poin penting untuk penggunaan dan pemeliharaan
Hindari kerusakan mekanis
Dilarang menekan strip bimetalik dengan kekuatan eksternal, karena deformasi akan menyebabkan suhu aksi menyimpang atau gagal.
Persyaratan konduksi panas
Permukaan pemasangan harus rata dan bersih, dan pelumas termal harus diterapkan untuk memastikan bahwa panas ditransfer ke strip logam tepat waktu.
Batasan suhu
Batas toleransi strip bimetal: jangka pendek ≤300℃, jangka panjang ≤240℃ (panas berlebih rentan terhadap kelelahan logam).
Muat yang cocok
Dilarang keras melebihi arus pengenal (seperti model 10A yang terhubung ke beban 15A), karena suhu busur yang tinggi akan menyinter strip bimetalik.
IV. Referensi diagnosis kesalahan
Adhesi kontak : Arus beban yang berlebihan menyebabkan pengelasan busur, dan kecocokan beban perlu diperiksa dan model perlu diganti.
Penundaan tindakan : Permukaan pemasangan memiliki konduktifitas termal yang buruk atau strip bimetal sudah menua, jadi oleskan kembali minyak silikon atau ganti komponennya.
Reset gagal : Strip bimetal berubah bentuk dan tersangkut, dan termostat perlu diganti secara keseluruhan.
▶️ Ringkasan: Strip bimetal adalah “sensor suhu + aktuator” komponen terintegrasi KSD301. Desain struktur berbentuk cakram dan rasio paduannya secara langsung menentukan akurasi dan keandalan kontrol suhu.
