Apa itu sensor suhu air mesin mobil?

Sensor suhu air mesin mobil mengukur suhu air atau pendingin cair. Sensor ini digunakan dalam berbagai aplikasi, termasuk mesin otomotif, Sistem Pendingin Air, dan proses industri, untuk memantau dan mengatur suhu. Digunakan dalam berbagai proses industri untuk mengukur suhu air atau cairan lainnya, sering bersamaan dengan penebang data atau sistem kontrol.

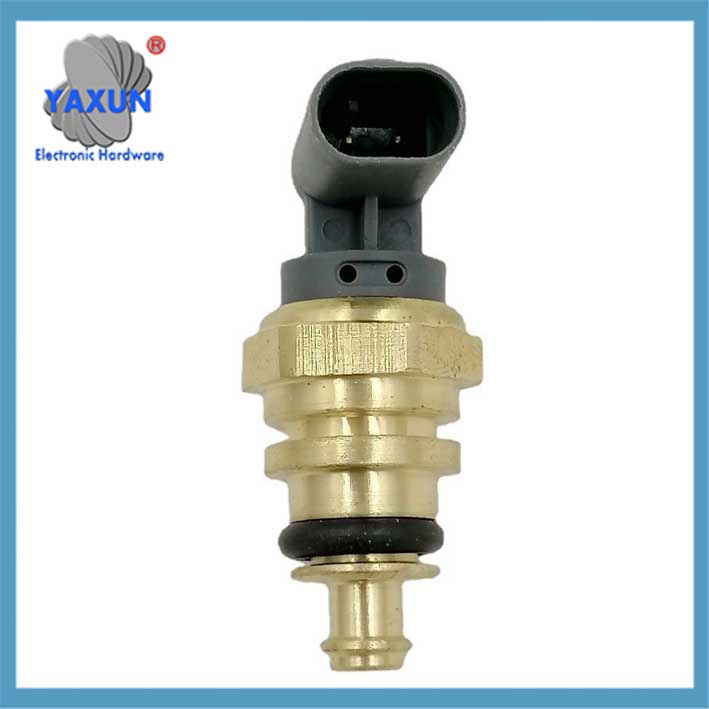

Sensor Suhu Air 1338418 55187822 71741090 1338.C7 Sakelar suhu air

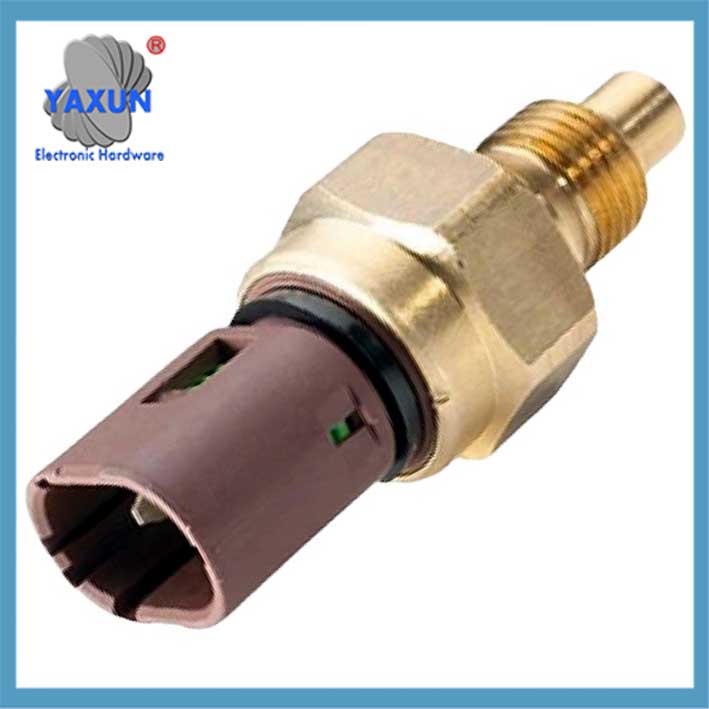

6K2A-12A648-AA Sensor Sensor Sensor Sensor Cocok untuk Kipas Pendingin Air Ford

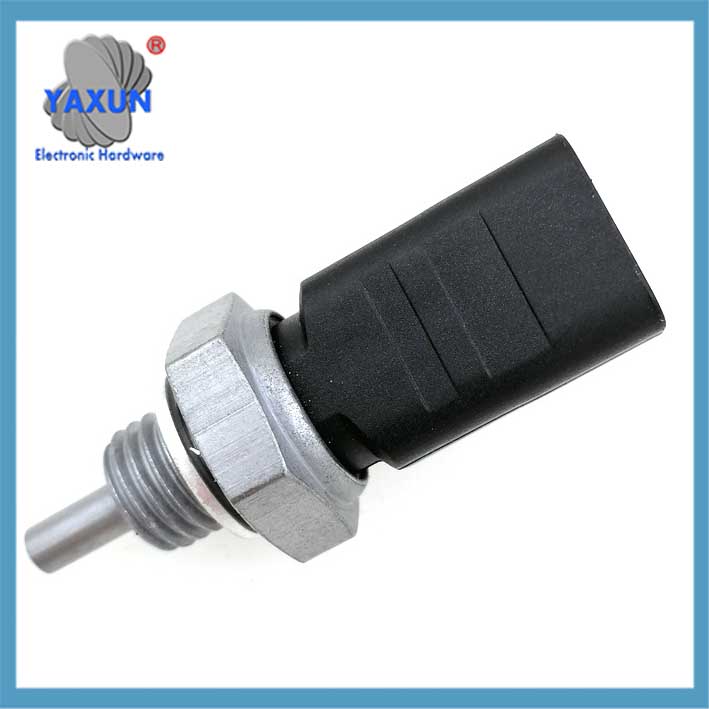

Penggantian Sensor Suhu Air, 1/4″ NPT – Perlengkapan Balap Mobil

Fungsi utama sensor temperatur air adalah untuk memantau temperatur cairan pendingin mesin. Komponen intinya adalah termistor koefisien suhu negatif (NTC). Nilai resistansi material ini menurun secara eksponensial seiring dengan kenaikan suhu, seperti sekitar 2,5kΩ pada 20℃ dan sekitar 0,3kΩ pada 80℃. Fitur ini memungkinkannya mengubah perubahan suhu menjadi sinyal listrik.

Mengenai lokasi pemasangan, sebagian besar sensor (65%) dipasang pada water jacket blok silinder mesin/kepala silinder. Beberapa juga berada di dekat termostat kepala silinder (22%) atau saluran keluar radiator (13%). Desain ini untuk langsung menghubungi cairan pendingin untuk memastikan pengukuran suhu yang akurat.

Peran sensor sangatlah penting: pada suhu rendah, ECU akan meningkatkan volume injeksi sebesar 30% untuk membantu start dingin; pada suhu tinggi, jumlah dasar injeksi akan diperbaiki. Hal ini juga akan mempengaruhi sistem pengapian, seperti memajukan sudut pengapian sebesar 8-12° pada -20℃ dan menundanya sebesar 4-6° pada 100℃ untuk mencegah ledakan. Selain itu, kontrol kecepatan idle juga bergantung padanya, dan kecepatan akan dinaikkan menjadi 1200-1500rpm pada suhu rendah.

Dalam hal manifestasi kesalahan, masalah umum termasuk kesulitan dalam start dingin, kecepatan idle tidak stabil, pengoperasian kipas yang tidak normal, dll.. Ada beberapa cara untuk mendiagnosis: gunakan multimeter untuk mengukur tegangan catu daya (biasa 5V atau 12V), membaca aliran data (sinyal suhu air normal adalah sekitar 95℃), atau mengukur nilai resistansi setelah pemanasan (harus 1,4-1,9kΩ pada 30℃).

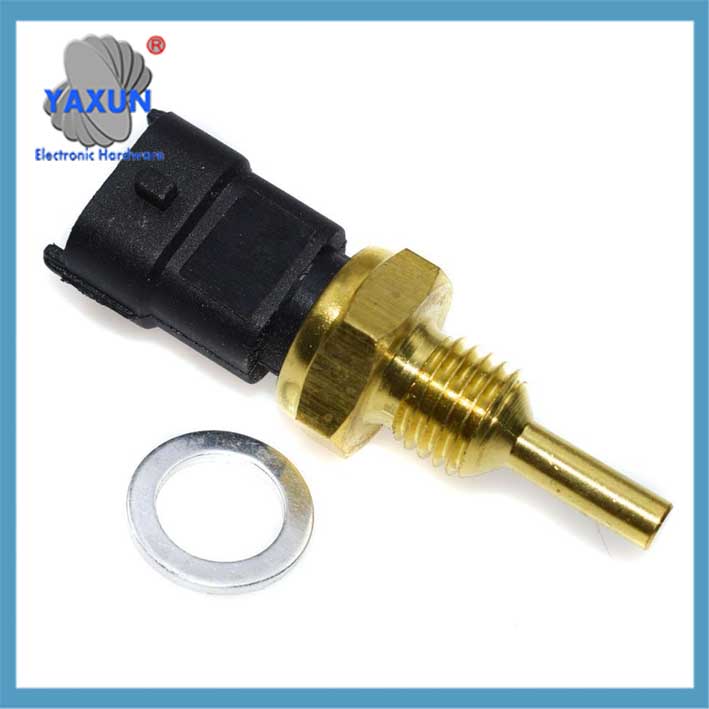

7700810879 Fungsi dan penerapan sensor suhu air mobil

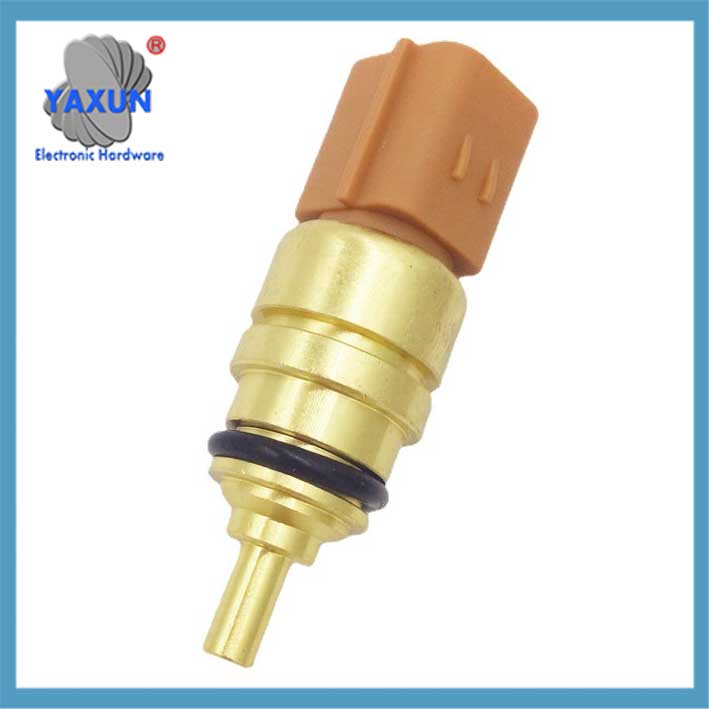

Perakitan probe tembaga sensor suhu air NTC yang disesuaikan

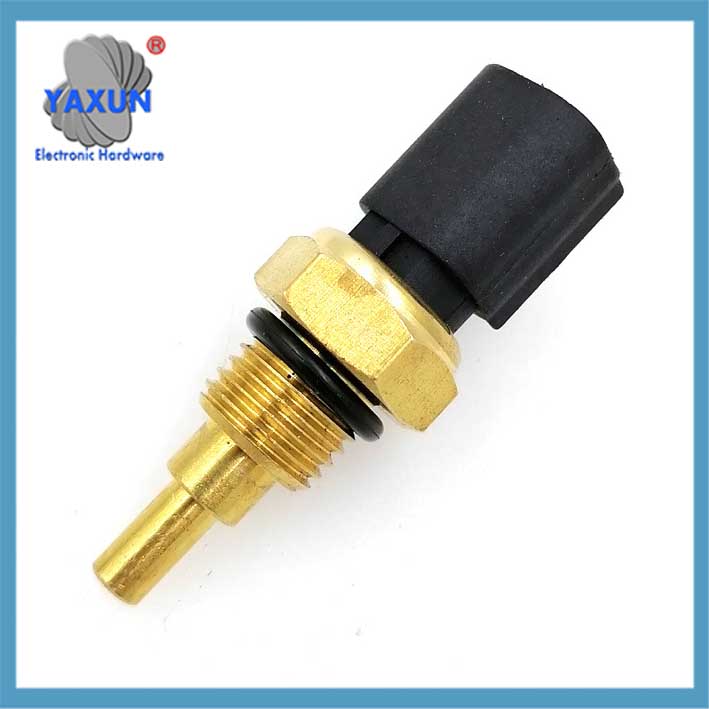

Pengirim Suhu Air~Sensor Suhu Pendingin & Harness Konektor Kuncir untuk GM TX3 TS10075 15326386

Sensor suhu air mesin mobil adalah elemen pemantauan inti dari sistem manajemen mesin. Fungsinya, struktur, prinsip kerja dan manifestasi kesalahan adalah sebagai berikut:

🔧 ‌1. Struktur dan prinsip kerja‌
‌Elemen inti‌: Mengadopsi termistor koefisien suhu negatif (NTC), nilai resistansi berkurang secara eksponensial ketika suhu naik (seperti sekitar 2,5kΩ pada 20℃, dan turun menjadi 0,3kΩ pada 80℃).
‌Konversi sinyal‌: Ubah perubahan suhu cairan pendingin menjadi sinyal listrik (biasanya perubahan linier 1.3V-3.8V) dan mengirimkannya ke unit kontrol mesin (ECU).

‌Lokasi pemasangan‌:
Blok silinder mesin/jaket air kepala silinder (akuntansi untuk 65%);
Pipa shunt cairan pendingin atau dekat termostat.

Jenis Sensor Suhu Air:
Sensor Suhu Pendingin Mesin (ECTS):
Ditemukan di kendaraan, sensor ini memantau suhu cairan pendingin mesin, memberikan umpan balik ke unit kontrol mesin (ECU) untuk injeksi bahan bakar dan waktu pengapian yang optimal.
Sensor Sistem Pendingin Air:
Digunakan dalam loop pendingin air PC khusus atau sistem pendingin industri untuk memantau suhu cairan pendingin dan memastikan pembuangan panas yang tepat.

Contoh Aplikasi:
Otomotif: Memantau suhu cairan pendingin mesin untuk mengoptimalkan kinerja mesin dan mencegah panas berlebih.
Pendinginan Air: Mempertahankan suhu optimal pada loop pendingin air PC untuk kinerja sistem yang stabil.
Proses Industri: Memantau suhu dalam proses manufaktur, sistem HVAC, dan aplikasi lain yang melibatkan cairan.
Akuakultur: Memantau suhu air untuk pertumbuhan ikan atau tanaman yang optimal.
Ilmu samudra: Mengukur suhu air di berbagai kedalaman untuk penelitian dan pemantauan.

⚙️ ‌2. Fungsi inti‌
Sensor suhu air memberikan data suhu real-time ke ECU untuk mengatur pengoperasian mesin secara dinamis:

‌Pengendalian Bahan Bakar‌: ‌Suhu rendah‌ (<86℃): Tingkatkan jumlah suntikan (hingga +30% kompensasi) untuk meningkatkan kinerja start dingin;
‌Suhu tinggi‌: Kurangi jumlah injeksi dan optimalkan rasio udara-bahan bakar.
‌Penyesuaian pengapian‌: Tingkatkan sudut muka pengapian pada suhu rendah (8–12° pada -20℃), dan penundaan pada suhu tinggi (4–6° pada 100℃) untuk mencegah ledakan.
‌Kontrol pembuangan idle dan panas‌: Tingkatkan kecepatan idle menjadi 1200–1500rpm pada suhu rendah;
Memicu hidup dan matinya kipas pendingin (operasi kecepatan tinggi pada suhu tinggi).
‌Tampilan instrumen‌: Gerakkan penunjuk pengukur suhu air, 90℃ adalah suhu kerja ideal.

Fitur Utama:
Rentang Pengukuran: Kisaran suhu yang dapat diukur secara akurat oleh sensor.
Ketepatan: Seberapa dekat pembacaan sensor dengan suhu sebenarnya.
Waktu respons: Kecepatan sensor bereaksi terhadap perubahan suhu.
Daya tahan: Kemampuan sensor dalam menahan kondisi lingkungan (misalnya, air, suhu ekstrem).
Gaya Pemasangan: Bagaimana sensor dipasang pada sistem (misalnya, pencelupan, jenis benang).

⚠️ ‌III. Manifestasi dan diagnosis kesalahan‌
(1) Gejala kesalahan yang khas:
Kesulitan menghidupkan mobil yang dingin, fluktuasi menganggur atau peningkatan abnormal;
Indikasi pengukur suhu air tidak normal (tidak ada gerakan, palsu tinggi atau di luar jangkauan);
Kipas pendingin terus bekerja atau tidak menyala sama sekali;
Peningkatan konsumsi bahan bakar dan akselerasi lemah.

(2) Metode deteksi:

IV. Mekanisme dampak kesalahan ‌ ‌Distorsi sinyal‌: ECU salah menilai suhu (seperti menerima sinyal tetap -40℃ atau 130℃), mengakibatkan strategi injeksi/pengapian yang salah;
‌Kesalahan saluran‌: Sirkuit terbuka/korsleting menghalangi transmisi sinyal, menyebabkan ketidakseimbangan campuran;
‌Penuaan komponen‌: Penyimpangan karakteristik termistor atau korosi cairan pendingin menyebabkan berkurangnya akurasi.

💎 Ringkasan
Sensor suhu air seperti “termometer” dari mesin. Akurasinya berhubungan langsung dengan penghematan bahan bakar, pengendalian emisi dan umur mekanik. Secara teratur memeriksa karakteristik resistansi dan stabilitas sinyal (terutama perbandingan antara keadaan panas dan dingin) dapat secara efektif mencegah kegagalan sistemik yang disebabkan oleh kegagalan sensor.
