Sakelar Perlindungan Overheat Motor Mikro & Pelindung Kelebihan Beban

Perbandingan perbedaan antara saklar proteksi panas berlebih motor mikro & pelindung beban berlebih. Ketika berbicara tentang pelindung termal motor mikro, kisaran harga antara $0.1 yuan dan $0.4 yuan. Model termasuk 5ap, TB02-BB8D, 17pagi, KSD9700, ST01, S06, dll., yang terutama digunakan untuk motor wiper sunroof kursi dan memiliki karakteristik penyegelan dan tahan air. Parameter model 17AM: biasanya tertutup, suhu operasi 120 derajat, arus maksimum 10A~35A. Fungsi reset otomatis, cocok untuk militer, bidang medis dan lainnya. Di sini kita perlu menekankan kisaran suhu dan parameter saat ini, serta ciri-ciri reset otomatis.

Motor TB05, BB8DTB02, ST-22 35℃- 160℃ pelindung termal mini

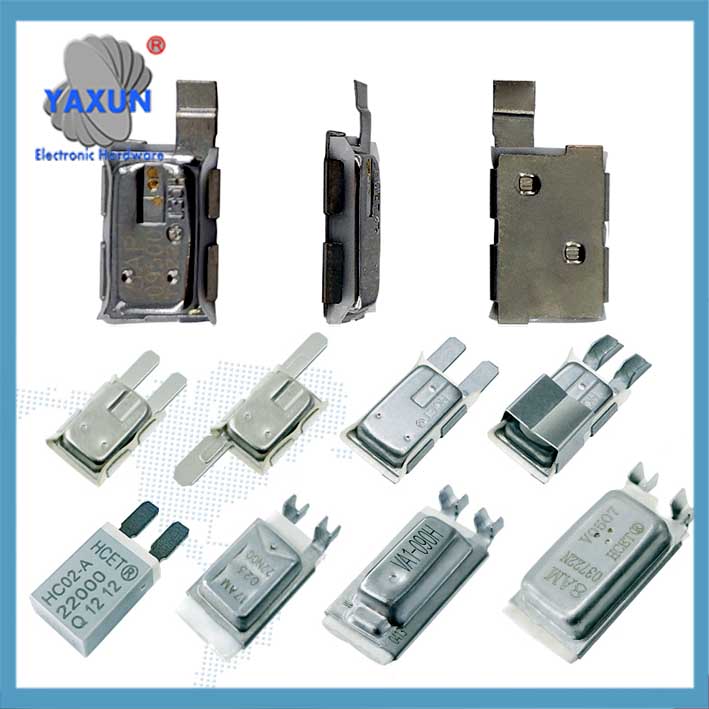

Sakelar pengatur suhu pelindung termal mikro S01, S06, ST-22

2anggota parlemen, 6AP, 17AM+PTC, 5AP, 8PAGI, Sakelar pelindung panas berlebih motor KSD9700

Mengenai pelindung kelebihan beban motor, pelindung motor bermotor (MB) menggunakan teknologi mikroprosesor. Ini memiliki banyak perlindungan seperti arus berlebih, kegagalan fase, dan kios, dan waktu perjalanan dapat disesuaikan (0.2-30 detik), dan mendukung reset manual atau elektrik. Metode pengaturan parameter dilengkapi, seperti mengatur proteksi arus lebih ke 1.5-2 kali arus pengenal dan kelebihan beban 1.1-1.3 kali. Pengaturan ini sangat penting untuk aplikasi praktis.

Perlindungan kios pelindung kelebihan beban motor berlaku setelah pengaktifan selesai. Ketika arus melebihi nilai yang ditetapkan, itu akan segera bertindak. Perlindungan quick-break ditujukan untuk gangguan hubung singkat, dan dibagi menjadi dua negara bagian: permulaan dan pengoperasian. Perlindungan waktu terbalik panas berlebih didasarkan pada model akumulasi panas, menggabungkan efek termal dari arus urutan positif dan negatif. Mekanisme perlindungan ini perlu dijelaskan dalam poin-poin untuk memastikan bahwa pengguna memahami cara menangani berbagai kesalahan.

Dari segi instalasi dan kompatibilitas, disebutkan bahwa pelindung dapat dipasang di bagian depan inverter, tetapi perhatian harus diberikan pada persyaratan pencocokan dan pembumian arus pengenal (diameter kawat ≥3,5mm², perlawanan <10Oh). Perbedaan antara relai termal dan relai suhu adalah relai termal didasarkan pada efek termal arus, dan yang terakhir dipasang di dalam motor untuk mengukur suhu. Di sini perlu dibedakan untuk menghindari kebingungan.

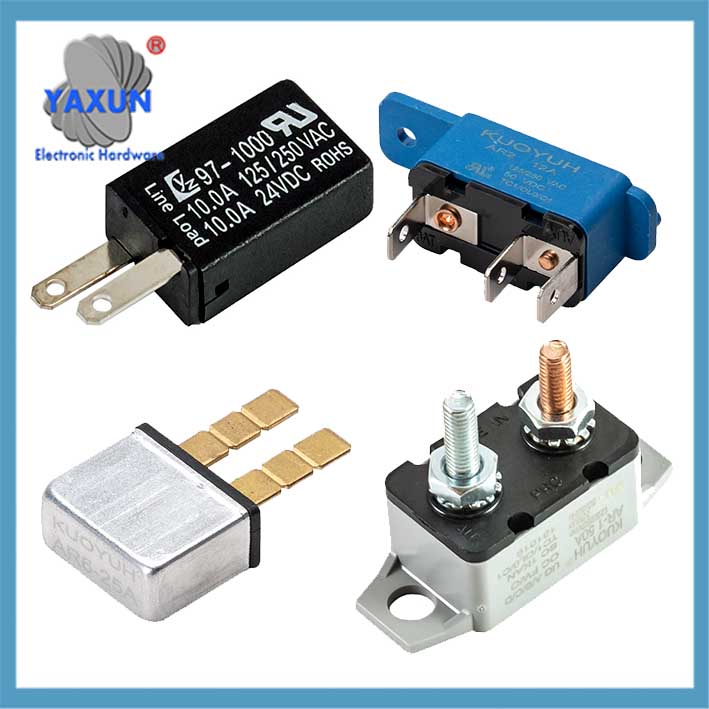

Pemutus Arus Motor Otomotif AR, AR2, 24, 97, 18, 17 Seri

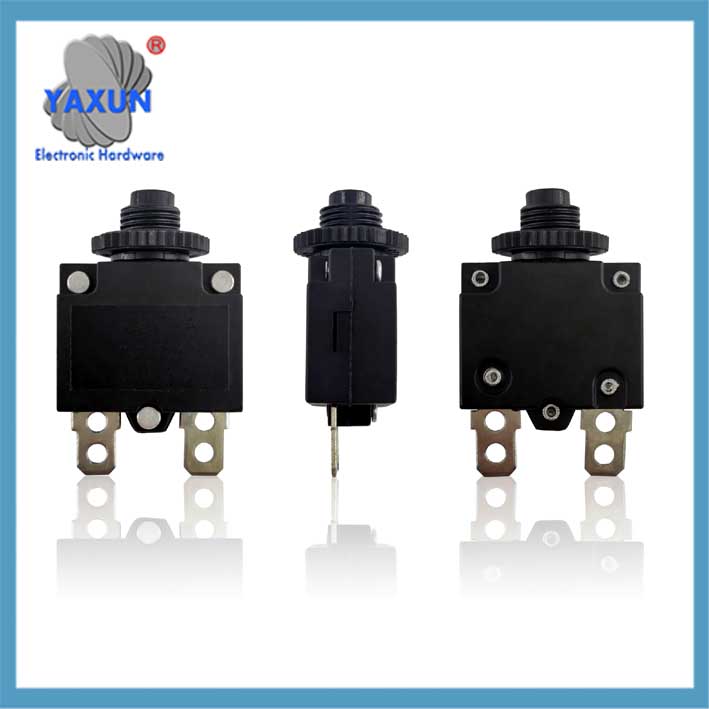

98 Panduan Seri, Reset Otomatis Pelindung Kelebihan Beban Motor

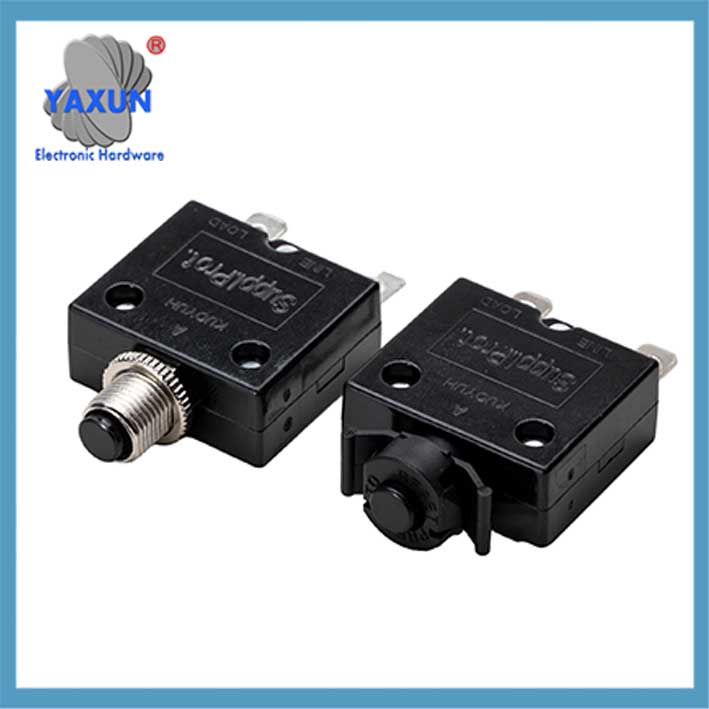

KUOYUH 88 Pelindung Kelebihan Beban Motor Seri

SAYA. Sakelar perlindungan panas berlebih (pelindung suhu)
‌Prinsip dan karakteristik kerja‌
Menggunakan elemen penginderaan suhu bimetalik, ketika suhu mencapai ambang batas yang ditetapkan, kontak secara otomatis membuka/menutup dan memutus sirkuit; Saat suhu turun, secara otomatis mengatur ulang dan melanjutkan pekerjaan.
‌Model khas‌: seperti jam 17 pagi, 17AM+PTCT, Seri TB02-BB8D, suhu pengoperasian 40℃~160℃, arus maksimum 10A~60A, tegangan pengenal 250V, desain biasanya tertutup, dengan fungsi penyegelan tahan air.
‌Volume dan pemasangan‌: Desain miniatur (seperti instalasi datar), cocok untuk pemandangan dengan ruang terbatas, tertanam langsung pada belitan motor atau permukaan komponen pemanas.

‌Skenario aplikasi inti‌
Motor mikro otomotif: motor sunroof, Motor Wiper, motor penyetel kursi, dll..
Peralatan Rumah Tangga: perangkat berdaya rendah seperti kipas pendingin, motor pompa air, dan perkakas listrik yang perlu mencegah panas berlebih.
Dalam sistem pengapian, dapat mematikan mesin untuk mencegah kerusakan akibat panas berlebih.

II. Pelindung kelebihan beban (pelindung motor KUOYUH)
‌Mekanisme perlindungan multifungsi‌
‌Perlindungan kelebihan beban‌: Pantau arus dan trip ketika melebihi nilai pengenal (biasanya diatur ke 1.1-1.3 kali).
‌Perlindungan hubung singkat‌: Putuskan sirkuit secara instan ketika arus naik secara tidak normal (waktu tindakan <0.1 Kedua).
‌Perlindungan dari tusukan‌: Jika arus tetap ≥200% dari nilai pengenal setelah penyalaan, itu akan segera bertindak.
‌Perlindungan kehilangan/ketidakseimbangan fase‌: Ketika terjadi kehilangan fasa atau ketidakseimbangan tiga fasa, itu akan merespons di dalam 3 detik.
Memantau arus yang mengalir melalui rangkaian motor dan membuka rangkaian bila arus melebihi batas yang telah ditentukan.
Mekanisme:
Bisa bersifat termal (menggunakan strip bimetalik) atau elektronik, dan perjalanan setelah penundaan waktu tertentu untuk memungkinkan terjadinya lonjakan awal.
Kasus Penggunaan:
Melindungi motor dari kerusakan akibat situasi arus berlebih yang berkelanjutan, seperti yang disebabkan oleh impeler yang macet atau beban torsi tinggi.
Contoh:
Pelindung kelebihan beban kompresor lemari es akan mematikan kompresor jika terlalu panas atau jika gagal dihidupkan.

‌Fitur peningkatan teknologi‌
Mikroprosesor terintegrasi, mendukung pemantauan arus presisi tinggi secara real-time, voltase, suhu, dan menampilkan penyebab kesalahan melalui LED.
Ia memiliki kedua fungsi komunikasi (seperti antarmuka RS485) dan mendukung pengaturan ulang jarak jauh dan pengunggahan data.
Kompatibel dengan pemasangan rel 35mm, dapat langsung menggantikan relai termal tradisional.

AKU AKU AKU. Titik pemilihan dan pemasangan
‌Prinsip pengaturan parameter‌
Arus proteksi arus lebih: diatur ke 1.5-2 kali arus pengenal motor.
Perlindungan suhu: Nilai arusnya adalah 0.8 kali nilai pengenal motor.
Perlindungan kios: Ambang batas disetel ke 200% dari arus pengenal, dan tindakannya adalah zero-delay.

‌Pertimbangan kompatibilitas‌
Saat memasang ujung depan inverter, daya keluaran inverter harus disesuaikan, dan arus pengenal disesuaikan hingga maksimum untuk menghindari pemicuan yang salah.
Persyaratan landasan: Pelindung dan motor harus diarde dengan baik (diameter kawat ≥ 3,5mm² kawat tembaga, resistensi landasan <10Oh).

IV. Perbandingan produk khas

Tip: Untuk motor mikro, saklar suhu terintegrasi (seperti jam 17 pagi) lebih disukai untuk perlindungan kompak; dalam skenario industri, pelindung yang cerdas (seperti ARD2) diperlukan untuk menangani kesalahan yang kompleks.
