Cara Memasang Pelindung Termal Motor dengan Benar?

Untuk memastikan pelindung termal motor dipasang dengan benar dan beroperasi dengan andal, berikut adalah langkah-langkah pemasangan utama dan tindakan pencegahan berdasarkan jenis motor dan skenario aplikasi:

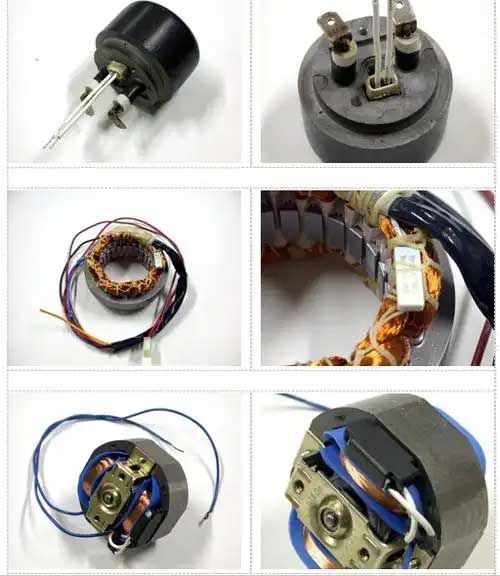

Cara memasang pelindung termal pada koil motor

🔧 ‌Saya. Langkah Instalasi Inti‌
Temukan Pelindungnya:
Tentukan penempatan terbaik untuk pelindung termal berdasarkan desain motor dan lingkungan pengoperasian. Ini harus diposisikan untuk memantau pembentukan panas secara akurat.

Pengkabelan:
Ikuti dengan cermat diagram pengkabelan pabrikan untuk memastikan sambungan yang benar dan aman. Pengkabelan yang salah dapat menyebabkan kegagalan fungsi atau pembacaan yang salah.
Pengaturan Perlindungan:
Sesuaikan batas suhu pada pelindung sesuai dengan desain motor dan lingkungan pengoperasian. Ini memastikan pelindung mematikan motor sebelum terlalu panas.

Instalasi Aman:
Pastikan pelindung terpasang dengan aman dan tidak ada kabel yang terbuka atau rusak.

Pengujian:
Setelah instalasi, uji pelindung termal untuk memastikan bahwa pelindung termal trip pada pengaturan suhu yang benar.
Pertimbangan Penting:
Keamanan: Selalu putuskan sambungan listrik sebelum mengerjakan peralatan listrik apa pun.
Perlindungan Kelebihan Beban: Pastikan pelindung termal dipasang dengan benar untuk mencegah kelebihan beban, yang dapat merusak motor.
Konsultasikan Dokumentasi: Lihat dokumentasi pabrikan untuk instruksi spesifik dan diagram pengkabelan.
Dengan mengikuti langkah-langkah ini, Anda dapat memastikan bahwa pelindung termal motor Anda terpasang dengan benar dan efektif melindungi motor dari panas berlebih.

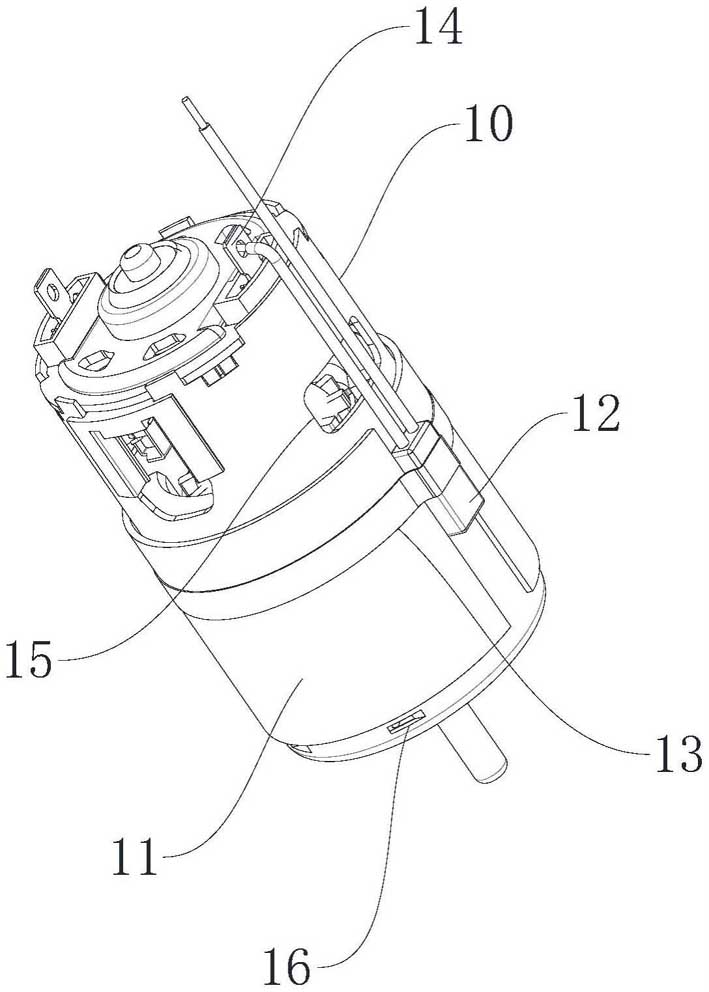

Metode pemasangan pelindung termal motor bawaan

‌Operasi mematikan daya‌
Sebelum instalasi, aliran listrik utama harus diputus dan aliran listrik harus diperiksa untuk mencegah kecelakaan sengatan listrik.

‌Tentukan posisi pemasangan‌
‌Motor konvensional‌: Hubungkan secara seri antara keluaran kontaktor dan masukan motor (sirkuit utama);
‌Motor starter bintang-delta‌: Sebaiknya pasang di bagian atas sirkuit utama untuk memastikan pemantauan arus penuh.
‌
Spesifikasi kabel‌
‌Saluran listrik‌→Hubungkan ke input pelindung (ditandai “DI DALAM” atau “L”);
‌Jalur motor‌→Hubungkan ke output (ditandai “KELUAR” atau “T1/T2”);
‌Pemrosesan kawat timah‌: Titik tekuknya ≥6mm dari akar untuk menghindari kerusakan pada kawat.
‌
Metode tetap‌
Mesin cuci anti-longgar diperlukan saat memasang dengan sekrup/paku keling untuk mencegah gerakan mekanis yang menyebabkan kontak buruk.
‌Tes fungsional‌
Setelah listrik pulih, gunakan multimeter untuk mendeteksi konektivitas terminal input dan output untuk mensimulasikan panas berlebih guna memicu respons matikan.

⚠️ ‌II. Panduan menghindari jebakan utama‌

🔌 ‌III. Tindakan pencegahan untuk skenario khusus‌
‌Motor mobil‌
Nonaktifkan pelindung mekanis murni, dan memberikan prioritas pada modul pintar dengan bus LIN terintegrasi (seperti TI DRV5013) untuk menghindari gangguan pada fungsi anti-pinch.
‌Motor frekuensi variabel‌
Pelindung itu perlu >50cm dari inverter, dan kabel berpelindung dibumikan untuk menekan interferensi elektromagnetik.
‌Motor mikro (seperti drone)‌
Pelindung PTC bawaan (seperti Murata POSISTOR®) harus langsung dilekatkan pada gulungannya, dan pelumas termal harus diterapkan untuk meningkatkan efisiensi konduksi panas.

lampiran: Mengatur spesifikasi saat ini‌

Motor berjalan stabil: Pengaturan arus = arus pengenal motor × (0.95~1,05)
Motor sering dihidupkan dan dimatikan: Pengaturan arus = arus terukur × 1.2 (Perlu bekerja sama dengan relai waktu)

✅ ‌Standar penerimaan‌
Setelah memicu pelindung secara manual, kontaktor harus tersandung ke dalam 0.5 detik;
Setelah operasi berkelanjutan untuk 72 jam, kenaikan suhu terminal adalah ≤40K;
Setelah uji getaran (ISO 16750), fungsi perlindungannya normal.

Contoh diagram instalasi:
Salin Kode teks biasa
[Kekuatan] → [Pemutus sirkuit] → [Kontaktor] → [Pelindung termal] → [Motor]
^
[Sirkuit kontrol] ← [Kontak bantu pelindung]
Catatan: Panah menunjuk ke arah saat ini

Mengikuti proses ini dapat menghindari 90% kegagalan instalasi. Disarankan untuk memeriksa oksidasi kontak setiap bulan setelah pemasangan pertama.
