A túláramvédelmi elektromos biztosíték egy áramkör-védő eszköz, amely egy biztosítómechanizmuson keresztül megszakítja a rendellenes áramot. Alapvető funkciója a biztosíték, amikor az áram meghaladja a névleges értéket, hogy megvédje a háttérberendezést. Az alábbiakban részletesen ismertetjük az osztályozást és a jellemzőket:

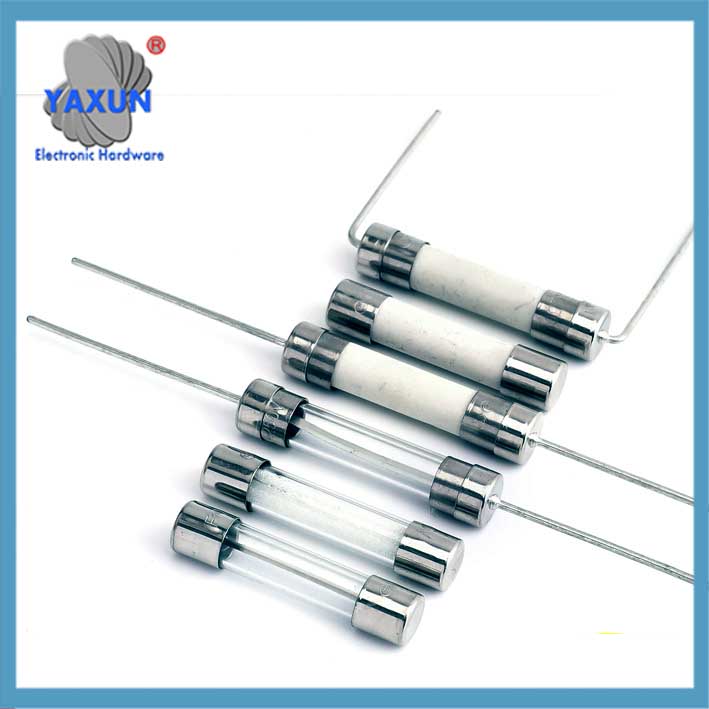

6×30 kerámia biztosíték túláram védő berendezés

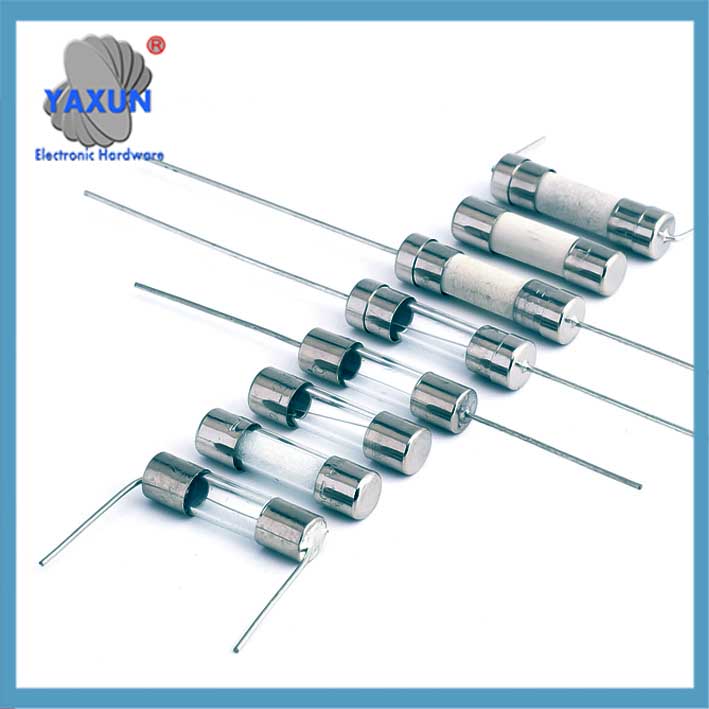

5×20 üvegbiztosítékos túláramvédelmi berendezés

3.6×10 mm Patronos biztosítékok a túláramvédelemhez

Hagyományos biztosíték típusú biztosíték
Működési elv:
Amikor az áram meghaladja a határértéket, a fémolvadék a Joule-hőhatás hatására megolvad és leválasztja az áramkört, amely egy egyszeri védelmi eszköz. A tipikus válaszidő ezredmásodpercben van, a rövidzárlat elleni védelem pedig gyors biztosítékot igényel (például az üvegcső biztosíték olvadási ideje ≤40ms) ‌. Olvadó link:
Egy biztosíték kisméretű, vezető huzal vagy szalag (az olvadó láncszem) Úgy tervezték, hogy megolvadjon vagy elpárologjon, amikor a rajta átfolyó áram meghaladja a névleges kapacitását.
Túláram elleni védelem:
Ez az olvasztási művelet megnyitja az áramkört, az elektromos áram áramlásának megszakítása és a további károk megelőzése.
Egyszer használatos:
A biztosítékokat egyszeri használatra tervezték, és az áramkör megszakítása után ki kell cserélni.

Megbízhatóság: A biztosítékok a túláramok megszakításában való megbízhatóságukról ismertek.
Költséghatékonyság: Általában olcsók más túláramvédelmi eszközökhöz képest.
Egyszerűség: A kialakítás egyszerű, könnyen érthetővé és könnyen használhatóvá téve őket.
Fajta: A biztosítékok különböző méretűek, formák, és az aktuális besorolások a különböző alkalmazásokhoz.
Típusok: A biztosítékokat különböző osztályokba sorolják (például, L, RK1, RK5, T, J, CC, stb.) adott túláram-forgatókönyvek és teljesítménykövetelmények kezelésére.

Típusok és struktúrák beépülő modul típusa: általánosan használt autóipari áramkörökben, áram 1-120A, négy specifikációra osztva, az ultra kicsitől a nagyig.
SMD típus: SMD csomagolás, alkalmas nagy sűrűségű PCB-ekhez, kvarchomok ív oltóanyagot tartalmazó.
Üvegcső típusú: Az átlátszó héj kényelmes a biztosíték állapotának megfigyelésére, áram 0,5-80A.

Főbb paraméterek Névleges áram/feszültség: mint például a 250V/10A lassú szünetű típus, szerint csökkenteni kell 75% (UL szabvány) vagy 90% (IEC szabvány) az aktuális áramról.
A bekötés jellemzői: gyorstörő típusú (rövidzárlat elleni védelem) és lassú törés típusú (túlfeszültség elleni).

Mikor használják a biztosítékokat??
Elágazó áramkörök:
A biztosítékokat általában háztartási és kereskedelmi elektromos rendszerekben használják az egyes áramkörök védelmére.
Berendezésvédelem:
Használhatók az eszköz bizonyos összetevőinek védelmére, például transzformátorok vagy áramköri lapok.
Időkésleltetés és gyors hatású:
A biztosítékok időkésleltetéses alkalmazásokhoz tervezhetők (például, nagy bekapcsolási áramú induktív terhelésekhez) vagy gyorsan ható alkalmazások (például, ellenállásos terhelésekhez).

Önvisszaállítható biztosíték (PPTC) Cselekvési mechanizmus
Nagy molekulatömegű polimerből és vezetőképes részecskékből készült, a gyanta a hő hatására kitágul, ha túláram lép fel, elzárva az utat, és lehűl, hogy helyreállítsa az alacsony ellenállást a hiba elhárítása után‌1011. A válaszsebesség fordítottan arányos az áramerősséggel (mint például 0805 csomag második szintű védelmet)‌.

A hagyományos biztosítékokhoz képest

Példák túláram forgatókönyvekre:
Rövidzárlatok:
Ha két vagy több vezető közvetlenül érintkezik, kis ellenállású áramút létrehozása, rövidzárlat lép fel.
Túlterhelések:
Ha az áramkört hosszabb ideig a kapacitásánál nagyobb áram éri, túlterhelésnek számít.
Földelési hibák:
Amikor áram folyik a feszültség alatt álló vezetékről a földre (Föld), földhibának hívják.
Ívhibák:
Ezek veszélyes elektromos kisülések, amelyek a vezetékekben vagy az elektromos alkatrészekben fordulhatnak elő.
Korlátozások:
Csere: A biztosítékokat ki kell cserélni, miután kiolvadtak, ami kényelmetlen lehet.
Nem visszaállítható: Ellentétben a megszakítókkal, a biztosítékokat nem lehet visszaállítani és újra felhasználni.
Lehet, hogy nem olyan pontos: Előfordulhat, hogy a biztosítékok nem nyújtanak ugyanolyan pontosságot az áramok megszakításában, mint egyes megszakítók.
Befejezésül, a biztosítékok az elektromos biztonság létfontosságú részét képezik, megbízható és költséghatékony módot biztosít az áramkörök és berendezések túláram veszélyei elleni védelmére.
