Az elektronikus biztosítékok funkciói és alkalmazásai (sarkantyú)

Egy efuse (efuse linknek is nevezik) egy elektronikus alkatrész, amely az áramkör túláram vagy túlmelegedés elleni védelmére szolgál. Alapvető funkciója, hogy abnormális helyzetekben automatikusan lefújja az áramkört. A következők a legfontosabb pontjai:
én. Alapelv és felépítés

Működési elv

Amikor az áram abnormálisan megemelkedik, a vezető az ellenállás miatt felmelegszik (a Q=I2RTQ=I2RT képletet követve), és amikor eléri az olvadékanyag olvadáspontját, automatikusan megolvad, ezáltal levágja az áramkört.

Alapszerkezet

Olvadt anyag: Ólom-antimon ötvözet (alacsony olvadáspont, nagy ellenállású) az első időkben használták, és ezüst, rezet vagy speciális ötvözeteket leginkább a modern időkben használnak.

Csomagolási forma: Beleértve az üvegcsöves (például 5×20 mm, 6× 32 mm, 3.6× 10 mm), kerámia cső alakú, lap (autókhoz), SMD patch típus, stb.

Túláram elleni védelem:
Az e-biztosítékok megszakítják az áram áramlását, ha az túllép egy előre meghatározott küszöbértéket, megakadályozza az érzékeny elektronikus alkatrészek károsodását.

Rövidzárlat elleni védelem:
Gyorsan észlelik és megszakítják a rövidzárlatokat, amelyek túlzott áramáramlást okozó kis ellenállású utak.

Túlterhelés elleni védelem:
Az e-biztosítékok védelmet nyújtanak a hosszan tartó túláram ellen, mint például a nem megfelelő terhelés okozta.

Hibafelismerés és -leválasztás:
Különböző hibaállapotok észlelésére és elkülönítésére tervezhetők, beleértve a bekapcsolási áramokat is, túlfeszültség, fordított áram, és fordított polaritás.

Önszerkesztés:
Sok eFuse visszaállítható elektronikusan, lehetővé teszi számukra, hogy a hiba elhárítása után visszatérjenek a normál működéshez, kiküszöbölve a fizikai pótlás szükségességét.

Állítható elfordulási sebesség:
Néhány eFuse állítható elfordulási sebességet kínál, lehetővé teszi az áram növekedési sebességének szabályozását, ami hasznos lehet a bekapcsolási áramok okozta károk megelőzésében.

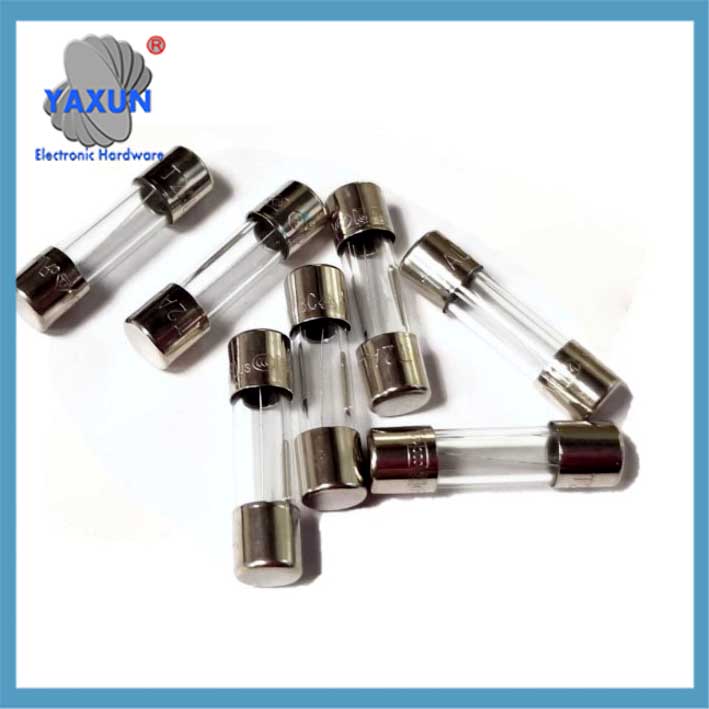

Üvegbiztosíték 5×20 egyszeri 250/125V gyors és lassú szünet 32mA-20A

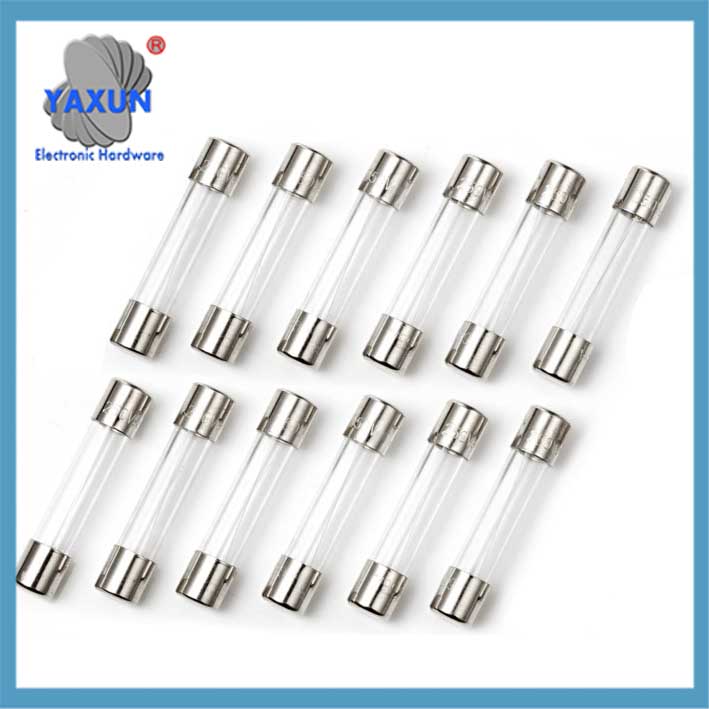

Beépített biztosíték 5×20 mm És 1 X 1-4 hüvelykes gyors, gyors üvegbiztosíték

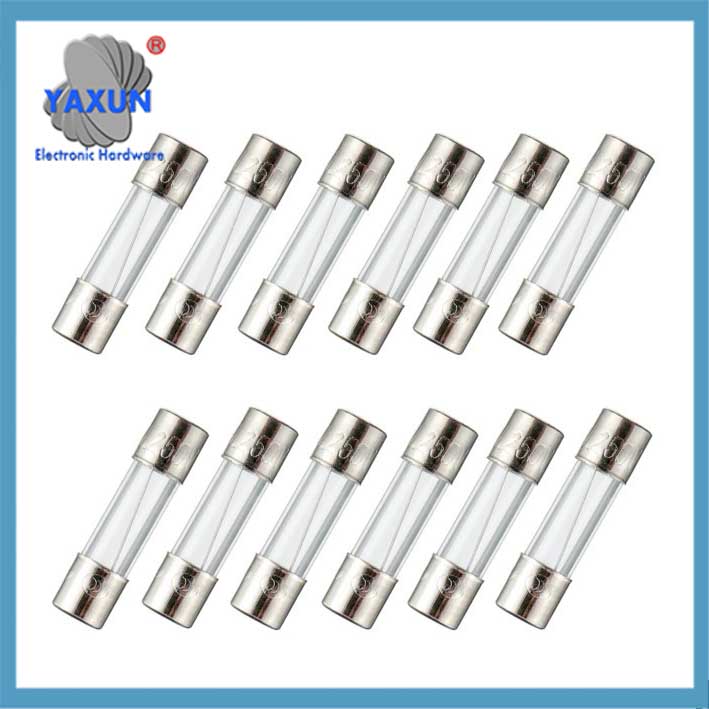

5×20 mm 3 A 3 erősítő 125 Volt 0,2×0.78 Inch-es F3AL125V Gyorsan kifújható üvegbiztosítékok

III. Osztályozási és alkalmazási forgatókönyvek

Elektronikus biztosítékok alkalmazásai:
Autóelektronika:
Az e-biztosítékokat különféle autóipari rendszerekben használják, beleértve a motorvezérlő egységeket, infotainment rendszerek, és biztonsági rendszerek.

Ipari automatizálás:
Ezeket programozható logikai vezérlőkben használják (PLC-k), motorvezérlő rendszerek, és egyéb ipari automatizálási berendezések.

Szórakoztató elektronika:
Az e-biztosítékok megtalálhatók az okostelefonokban, laptopok, tabletták, és más hordozható eszközök.

Adatközpontok:
Áramelosztó egységekben és kiszolgáló állványokban használják a kritikus infrastruktúra védelmére.

Hot-Swap rendszerek:
Az eFuse védelmet nyújt azokban a rendszerekben, ahol a rendszer működése közben alkatrészeket lehet hozzáadni vagy eltávolítani.

Akkumulátorkezelő rendszerek:
Akkumulátortöltő- és kisütési áramkörökben használják a túláram és túlfeszültség megelőzése érdekében.

Áramelosztás:
Az eFuse-okat áramelosztó egységekben és tápegységekben használják a túláram és a rövidzárlat elleni védelemre.

Általános áramkörvédelem:
Az eFuse minden olyan elektronikus áramkörben használható, ahol túláramvédelemre van szükség.

6×30, 6.3×32 üveg biztosítékcső gyors és lassú törés 250V/125V 250mA-20A

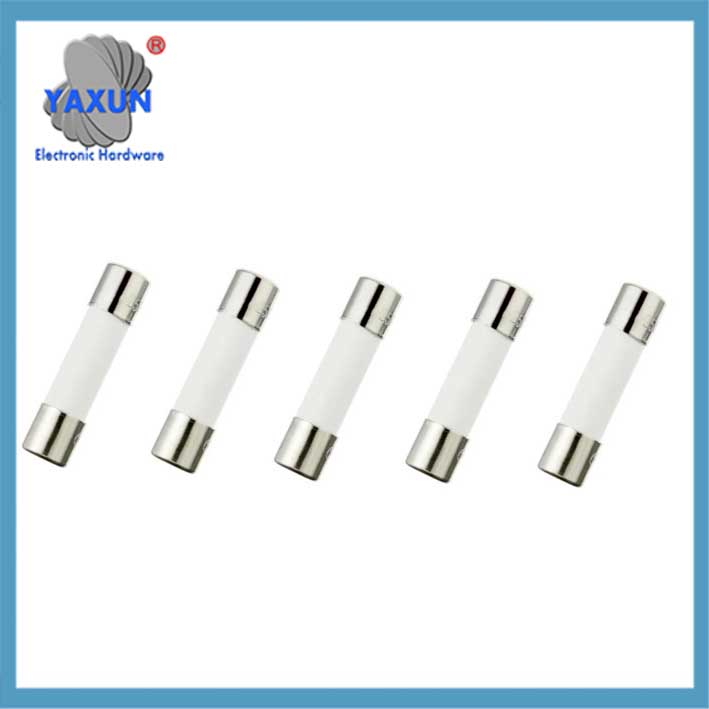

5×20 kerámia eFuse 00mA 1A 2A 3A 4A 5A 6,3A 8A 10A 12A 15A 16A 20A 25A 30A

Fast Quick Blow kerámia biztosíték 630mA (0.63A) 250V, 5x20mm (3/16 hüvelyk x 3/4 hüvelyk)

III. Főbb használati előírások
Tiltott anyagok helyettesítése
Rézhuzal vagy vashuzal nem helyettesíthető (alacsony ellenállás, magas olvadáspont), ami balesetet okozhat az időben történő fújás elmulasztása miatt.
Kiválasztási tényezők
Névleges áram: Valamivel nagyobbnak kell lennie, mint az áramkör maximális üzemi árama (például 6A-es biztosíték az 5A-es áramkörhöz).
Megszakító képesség: Ennek nagyobbnak kell lennie, mint az áramkör maximális zárlati árama (például 100A rövidzárlat, ≥100A megszakítási kapacitás).
Környezeti hőmérséklet: Magas hőmérsékletű környezetben a leértékelés szükséges.

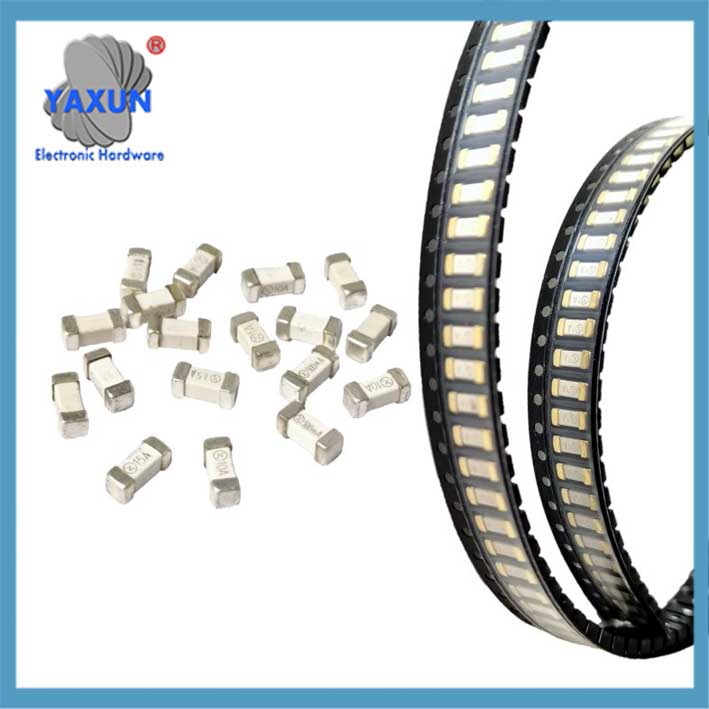

Gyors-lassú, gyorsszünet 6125 chip biztosíték 20A, 30A, 40A, új energia akkumulátorcsomag áramkör védelmére

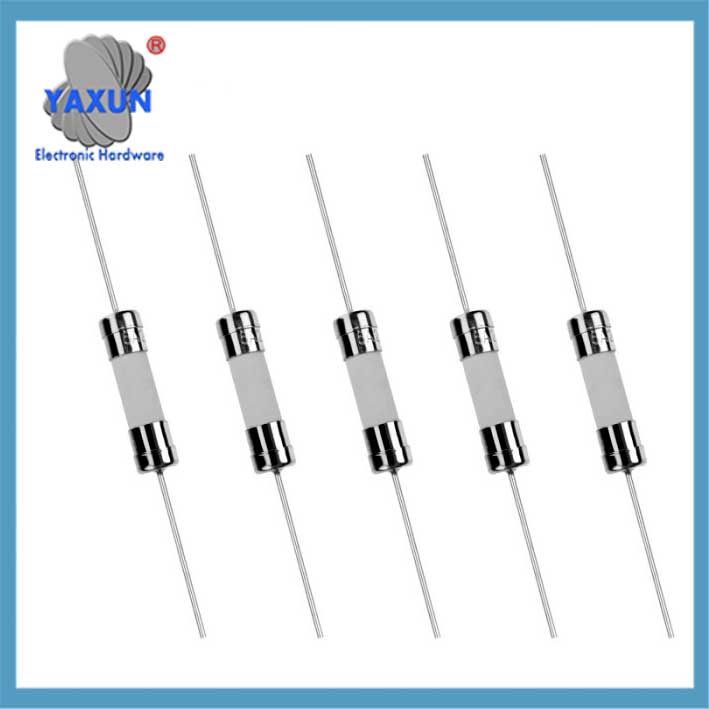

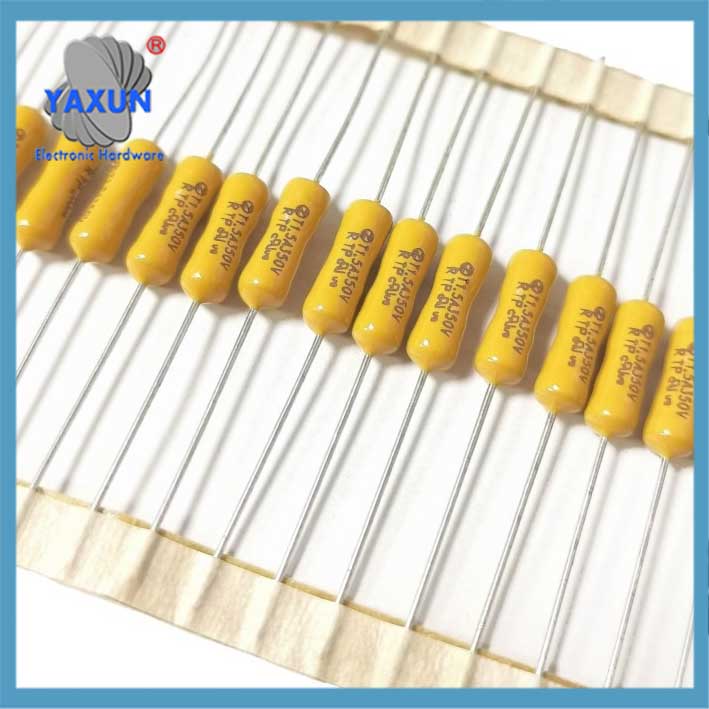

Mikroellenállás típusú Pico miniatűr kazettás biztosíték, 250 V axiális vezetékkel, zöld, gyors hatású, gyors fújással

6×30 6.35×32 nagyfeszültségű kerámia biztosítékcső 200mA-50A 500V/600V/750/1000V

IV. Technológiai haladás
Automatikus észlelés: Ilyen például az anyagátviteli alkatrészek + gépi látásérzékelő eszköz, a biztosítékgyártás és -válogatás hatékonyságának javítása érdekében.
Strukturális optimalizálás: A nagyfeszültségű biztosítékok szorítórugós kialakítást alkalmaznak a telepítési folyamat egyszerűsítése érdekében.

jegyzet: Miután a biztosíték kiolvadt, ki kell cserélni egy ugyanolyan specifikációjú új termékre. Üvegcsöves modellekhez, a biztosíték állapota vizuálisan megfigyelhető annak megállapítására, hogy érvénytelen-e.
