Visszaállítható biztosíték (PPTC) egy túláramvédelmi komponens automatikus visszaállítási funkcióval. Nagy molekulatömegű polimerből és vezetőképes részecskékből álló kompozitból készült, áramköri rendellenesség esetén gyorsan megszakítja az áramot, és a hiba elhárítása után automatikusan visszaállítja a vezetést. Az alábbiakban ismertetjük annak fő jellemzőit és működési elveit:

PTC biztosíték -áttelepíthető biztosítékok 72V 0.3A 300MA RXEF030 10A sorozat , 32DC 16V -ban

Littelfuse 10A , 32V dc PTC visszaállítható biztosíték 16V 4A

Visszaállítható biztosíték 30 V PTC polimer PPTC DIP JK30 0,5A 0,75A 0,9A 1,1A~10A

én. A visszaállítható biztosíték működési elve
A visszaállítható biztosíték polimer pozitív hőmérsékleti együtthatóból készül (PTC) anyag. Túláram vagy rövidzárlat esetén automatikusan megszakítja az áramkört. Miután az áramköri hiba megoldódott, automatikusan visszaállítja a vezetőképességet, így nincs szükség kézi biztosítékcserére.

Hogyan működik a visszaállítható biztosíték: Az anyag PTC tulajdonságainak kihasználása, szobahőmérsékleten viszonylag alacsony ellenállást tart fenn (25°C), jellemzően kevesebb, mint 1 ohm. Amikor a rajta átfolyó áram növekszik és meghaladja az anyag névleges áramát, ami a hőmérséklet emelkedését okozza, ellenállása gyorsan megnő a megohm szintre. Ezen a ponton, a rajta átfolyó áram nagyon alacsony, hasonló a nyitott áramkörhöz, így védi a következő áramköröket. Amikor az áramkör terhelése visszatér a normál értékre, a PTC anyag ellenállása normálértéke alá csökken, és a visszaállítható biztosíték visszaáll a vezetőképességbe, lehetővé téve az áramkör normál működésének visszaállítását. Normál állapot: A vezetőképes részecskék alacsony ellenállású utat képeznek (jellemzően <1Ó) a polimeren belül, stabil áramáramlást tesz lehetővé.
Túláram/túlmelegedés trigger: A rendellenes áramáramlás hőmérséklet-emelkedést okoz, ami a polimer kitágulását és a vezető hálózat megszakítását okozza, ami az ellenállás hirtelen növekedését eredményezi a megaohm tartományhoz és az áramkorlátozáshoz.
Automatikus helyreállítás: Miután a hiba megoldódott, a polimer lehűl és összehúzódik, lehetővé téve a vezető részecskék újbóli összekapcsolódását és kis ellenállású állapotba való visszatérését.

II.. Főbb jellemzők
Automatikus helyreállítás: Több ezer megismételhető védelmi ciklust biztosít kézi csere nélkül.
Kettős védelem: Túláramra és túlmelegedésre egyaránt reagál (a környezeti hőmérséklet befolyásolja a kioldási küszöböt).
Gyors válasz: Ezredmásodperces szintű utazási idő, fordítottan arányos a hibaáram intenzitásával.
Megbízhatóság: Megbízhatóbb, mint az egyszer használatos biztosítékok, és többször is használható.

III. Típusok és paraméterek
Csomag típusok:

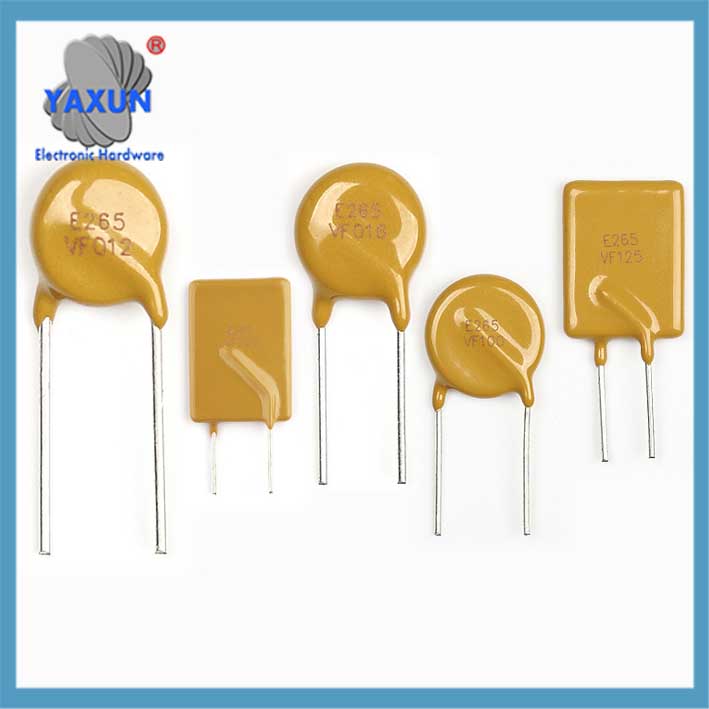

Átmenő lyuk (radiális vezetékek) és felületre szerelhető eszközök (SMD, mint például 0805 és 1206). Alapparaméterek:

Tartó áram (ihold): A maximális áram, amely 25°C-on folyamatosan áramolhat.

Utazási áram (Itrip): A védelmet kiváltó minimális áramerősség.

Ellenáll a feszültségnek (Vmax): Az a maximális feszültség, amelyet egy visszaállítható biztosíték képes ellenállni védelmi módban.

ihold: Névleges áramnak is nevezik, ez az a maximális üzemi áram, amellyel egy visszaállítható biztosíték folyamatosan áramolhat 25°C-on. Ezen áram alatt, a biztosíték alacsony ellenállást tart fenn. (Is, figyelembe kell venni az üzemi hőmérséklet hatását az Iholdra.)

Ahogy a hőmérséklet 25°C alá süllyed, Ihold növekszik, míg az üzemi hőmérséklet emelkedésével, Ihold csökken. Visszaállítható biztosítékokat használó áramkörök tervezésekor, az üzemi hőmérsékletet figyelembe kell venni.

A visszaállítható biztosíték kiválasztásakor, győződjön meg arról, hogy az Ihold áram nagyobb, mint az áramkör maximális terhelési árama, de nem haladja meg az áramkör vagy az eszköz névleges terhelését.

Itrip: Más néven kioldó áram, ez az a minimális áram, amelynél a visszaállítható biztosíték ellenállása 25°C-on növekedni kezd. Ez az az áramküszöb, amelynél a visszaállítható biztosíték működésbe lép. Ha az áram meghaladja az I kioldási áramot, a biztosíték nagy ellenállású állapotba kerül, az áramkör leválasztása. Ez az I kioldási pont az az átmeneti pont, ahol a PPTC ellenállás alacsonyról magasra változik.
3. Vmax: Névleges feszültségként is ismert, ez az a maximális feszültség, amelyet a biztosíték 25°C-on képes ellenállni. Győződjön meg arról, hogy a névleges feszültség nagyobb vagy egyenlő, mint az áramkör maximális feszültsége, mivel a tápegység feszültségesése a biztosítékra kerül, amikor az alsó áramkör rövidre zár.

4. Működési idő: Ez az az idő, amely alatt a biztosíték ellenállása eléri a maximális értéket egy áram mellett 5 alkalommal tartom 25°C-on. A “Idő” táblázatban 1 a működési idő, másodpercben kifejezve.

IV. Tipikus alkalmazások
Túláram elleni védelem: Kommunikációs berendezések, akkumulátorcsomagok, LED meghajtók.
Fordított polaritás elleni védelem: Tápellátás bemeneti portok.
Túlfeszültség elleni védelem: Jelvezetékek vagy érzékeny áramkörök.

V. Általános áramkörök a visszaállítható biztosítékokhoz

1. Teljesítmény túláram védelmi áramkör

Csatlakoztasson sorba egy visszaállítható biztosítékot a tápvonal bemenetéhez. Ha a névleges áramot túllépik, a biztosíték kiold. (Lásd ábra 3.)

2. PCB kimeneti interfészek

Például, USB porthoz, csatlakoztasson sorba egy PPTC-t a tápcsatlakozóval a kimeneti teljesítmény védelme érdekében.

3. Tápfeszültség fordított polaritás védő áramkör

Ha az áramkör fordított polaritású, a visszaállítható biztosítékon átfolyó áram nagy, ellenállásának növelése és az áramkör leválasztása, a következő áramkörök védelme.

4. IO védelmi áramkör

Csatlakoztasson sorba egy visszaállítható biztosítékot az IO jelvezetékkel és, TVS diódával együtt, megakadályozza a vezérlőchip túlfeszültség-károsodását.

VI. Kiválasztás Kulcspontok

Válasszon egy áramkört az áramkör működési feszültsége alapján, környezeti hőmérséklet, névleges áram, és működési idő görbe. Például, A 48 V-os áramkörhöz 60 V-os vagy magasabb ellenállási feszültségű modell szükséges. Magas hőmérsékletű környezeteknél figyelembe kell venni a jelenlegi leértékelést. A tápegységhez túláramvédelem szükséges. Üzemi feszültsége 24V, maximális üzemi árama 450mA, és maximális üzemi hőmérséklete 50°C. 1,4A-nél védelem szükséges, és az áramkört 1 másodpercen belül védeni kell 5A-nél.
Első, mert a táp 24V, a tápegység Vmax-ja 24 V-nál nagyobb legyen, némi margóval. Ezért, öt összetevő felel meg ennek a követelménynek.

Második, mert az áramkör maximális üzemi hőmérséklete 50°C, az I hold értéknek megközelítőleg kell lennie 80% a tényleges névértékből. Ezért, az SMD2920P075TF és az SMD2920P100TF megfelel ennek a követelménynek, meghaladja a szükséges tartom = 0.45/0.8 = 0,56 A. Harmadik, működési idő: Amikor az áramerősség 5A, az SMD2920P075TF és az SMD2920P100TF kevesebb mint 1 másodperc alatt működik. Viszont, a gyorsabb túláramvédelem érdekében, általában az SMD2920P075TF-et ajánljuk rövidebb üzemideje miatt.

A Yaxun Electronics globálisan szabadalmaztatott SMD-t és plug-in PPTC-ket kínál.
Az SMD termékek közé tartozik az SMD0603P, SMD0805, SMD1206P, SMD1210P, SMD1812P, SMD2018P, és SMD2920P sorozat.

A plug-in termékek közé tartozik a HL06, HL16, HL30, HL60, HL130, HL250, és HL600 sorozat.
A Yaxun Electronics az EMC-kompatibilis, visszaállítható biztosítéktervezési szolgáltatásokra specializálódott, és ingyenes laboratóriumi vizsgálatokat kínál..
