Razlika i primjena brzih i sporih osigurača

Osnovna razlika između brzodjelujućih i sporodjelujućih osigurača. Njihove glavne razlike leže u brzini taljenja i sposobnosti da izdrže pulsne struje. Brzodjelujući osigurači brzo reagiraju i prikladni su za zaštitu osjetljivih krugova; sporodjelujući osigurači mogu izdržati trenutne udarne struje i izbjeći lažno okidanje.

Što se tiče scenarija primjene, spominje se da su brzodjelujući osigurači prikladni za otporna opterećenja i IC zaštitu, dok su sporodjelujući osigurači prikladni za kapacitivna/induktivna opterećenja. Ova informacija je vrlo važna jer će pogrešan scenarij aplikacije uzrokovati neuspjeh pokretanja uređaja ili kvar zaštite. Posebno je naglašeno da se sporodjelujući osigurači moraju koristiti u prilikama s udarnim strujama kao što su prekidački izvori napajanja.

U pogledu tehničkih principa, the “karakteristike kašnjenja” sporodjelujućih osigurača izvedeni su iz posebnih struktura i dizajna materijala, što im omogućuje apsorpciju energije i otpornost na impulse. Ovo načelno objašnjenje je vrlo vrijedno i može pomoći korisnicima da razumiju zašto brzodjelujući osigurači ne mogu jednostavno zamijeniti sporodjelujuće osigurače.

Praktični prijedlozi za odabir parametara: Nazivna struja je 1.5-2 puta radna struja. Međutim, važno je uočiti nesporazum da što je brža radnja, tim bolje. The “tromost” sporodjelujućih osigurača zapravo je odraz njihove sposobnosti inteligentne prosudbe.

Bilo bi jasnije razmisliti o organiziranju u tablicu za prikaz usporedbe. Tablica treba sadržavati četiri dimenzije: karakteristike spajanja, primjenjiva opterećenja, tipične primjene, i načela zamjene, tako da ga korisnici mogu vidjeti na prvi pogled. Na primjer, the “otpornost na prenapon” sporog osigurača odgovara kapacitivnim/induktivnim opterećenjima, a tipične primjene su sklopni izvori napajanja i pokretanje motora.

Glavna razlika između brzog djelovanja (brzi udarac) i sporog djelovanja (spori udarac) osigurača leži u karakteristikama spajanja, scenariji primjene i otpornost na prenapon. Konkretna usporedba je sljedeća:

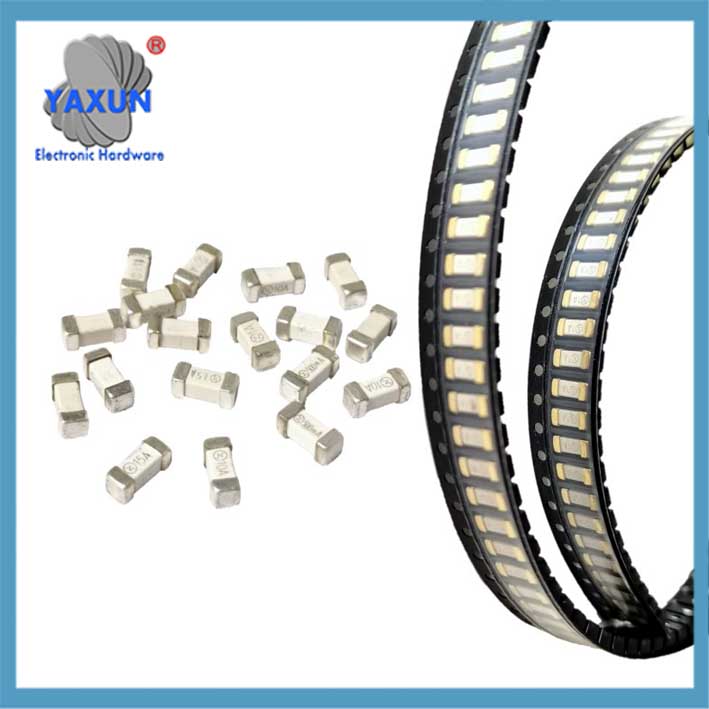

Brzo-sporo, brzi prekid 6125 čip osigurač 20A, 30A, 40A, za novu zaštitu strujnog kruga baterije

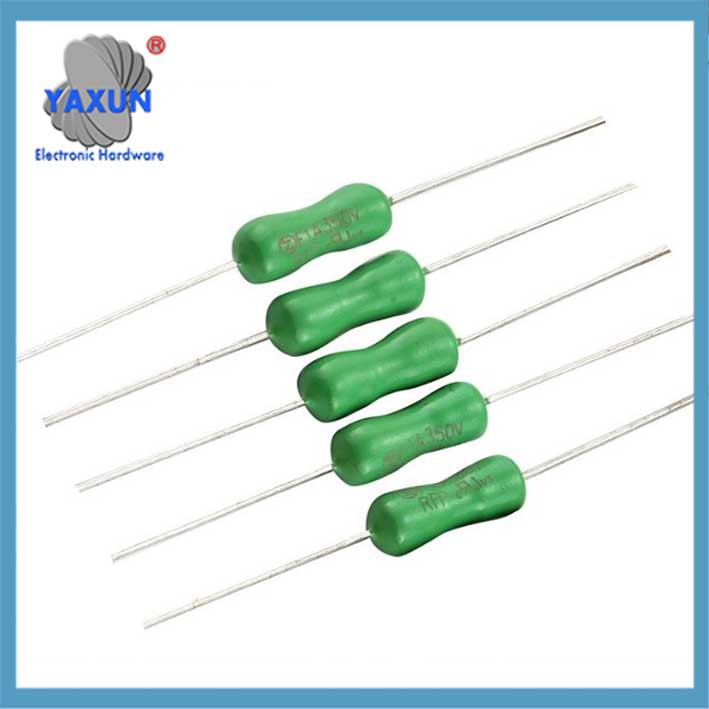

Tip mikro otpornika Pico, minijaturni patronski osigurač 250 V s aksijalnim provodnikom, zeleni brzog djelovanja, brzog puhanja

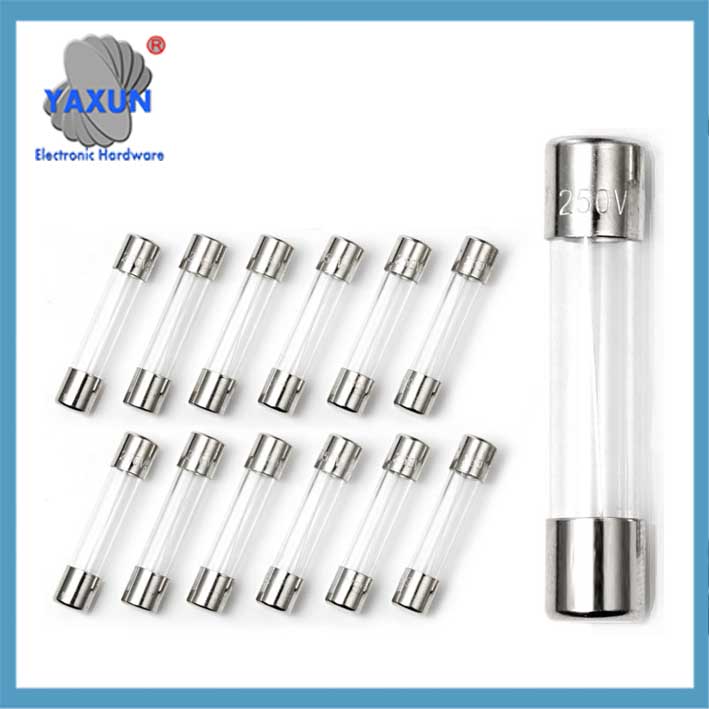

6×30, 6.3×32 brzodjelujući osigurač Cijev 200mA-50A 500V, 600V, 750, 1000V

ja. Osnovna razlika‌

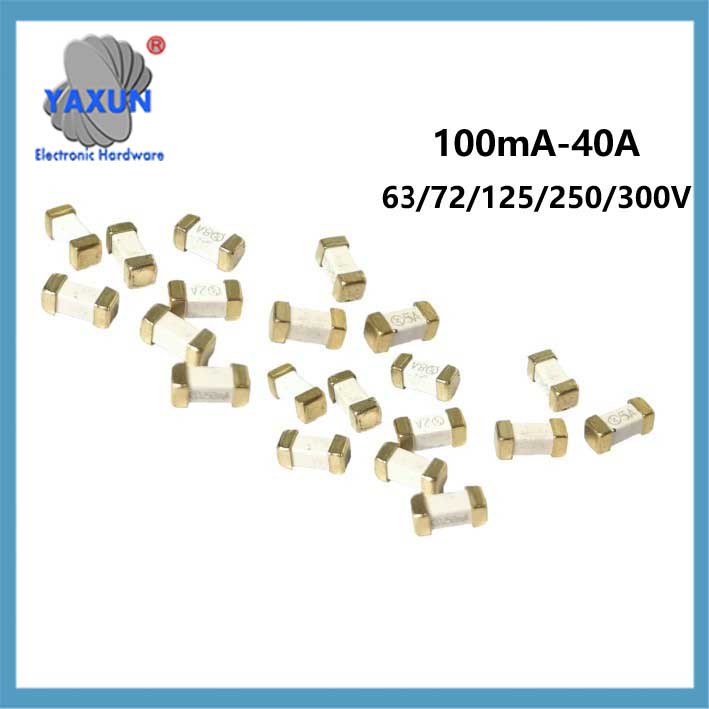

Brzo djelovanje, sporodjelujući čip osigurači 63V 72V 125V 250V 300V za nove energetske baterije

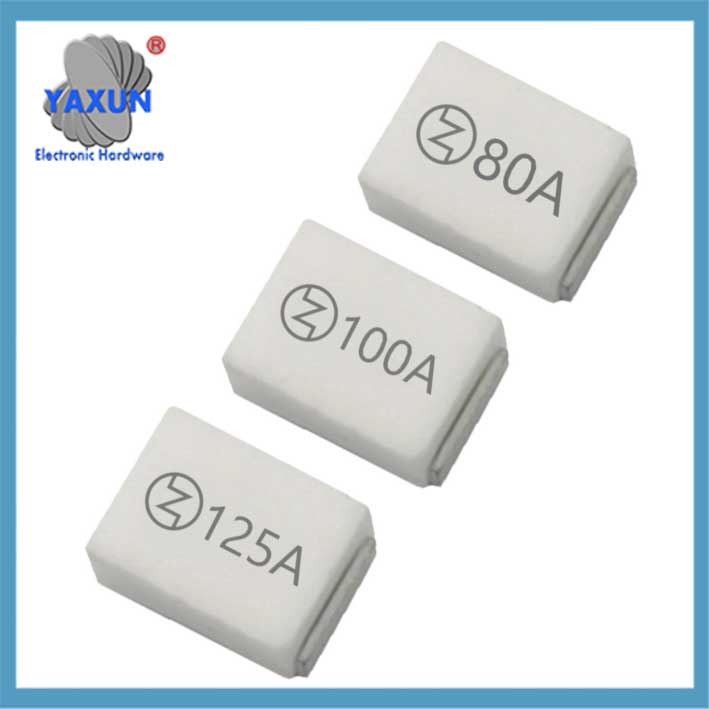

8810 čip osigurač visoke struje 20A-125A kvadratni keramički osigurač spori 32V~125V

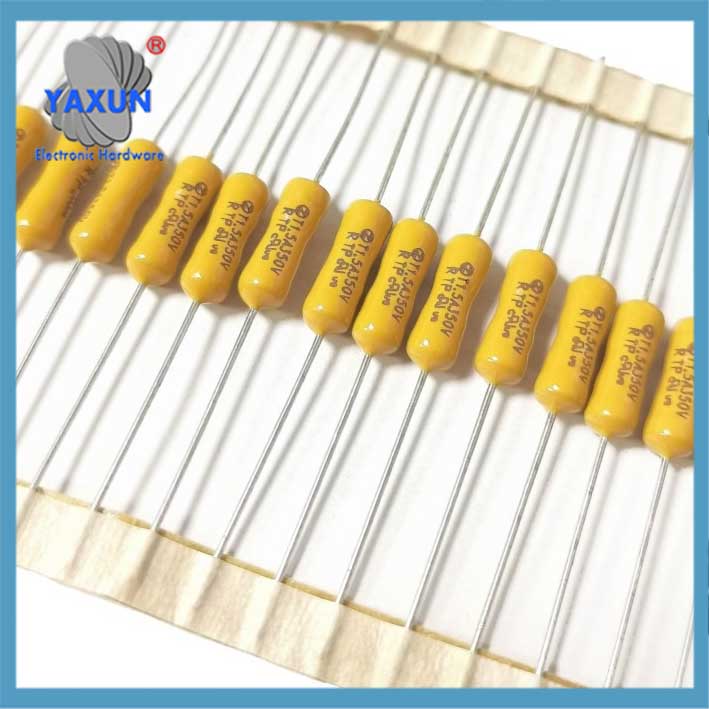

2.4-7mm aksijalni vod Zeleni/žuti osigurač 125-250V 630mA 1A~15A Brzo-spori PICO otporni osigurač

II. Scenarij primjene
‌Scenarij primjenjivosti brzodjelujućeg osigurača‌
Otporni krug sa stabilnom radnom strujom (kuhalo za vodu, grijač);
Sklop koji treba brzo zaštititi vrijedne uređaje (IC, MOS cijev);
Osjetljiva elektronička oprema bez udarne struje.

‌Scenariji primjene sporog osigurača‌
Kapacitivni krugovi s početnim udarima (punjenje elektrolitičkih kondenzatora sklopnog napajanja);
Induktivna opterećenja s velikim strujama pokretanja (motori, kompresori);
Ulazni/izlazni terminali napajanja i druge veze osjetljive na smetnje impulsa.

6×30 keramički osigurač 500V/250V/125V 200mA-50A spori brzi osigurač

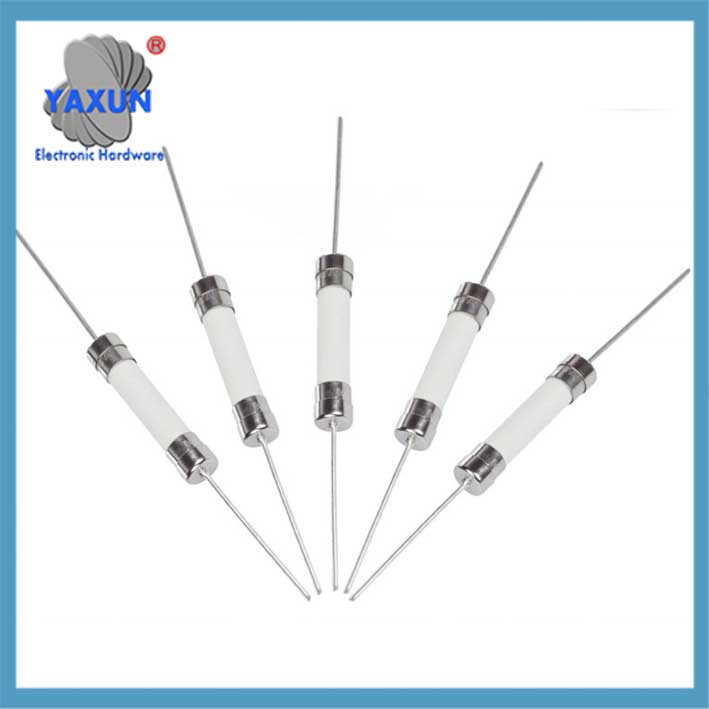

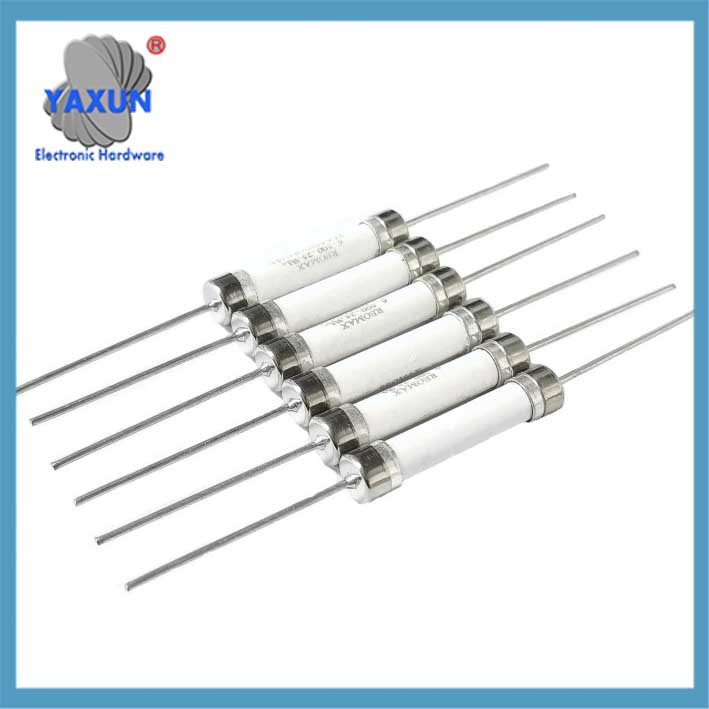

6×30, 6.35×32 visokonaponska keramička cijev osigurača 200mA-50A 500V, 600V, 750V, 1000V

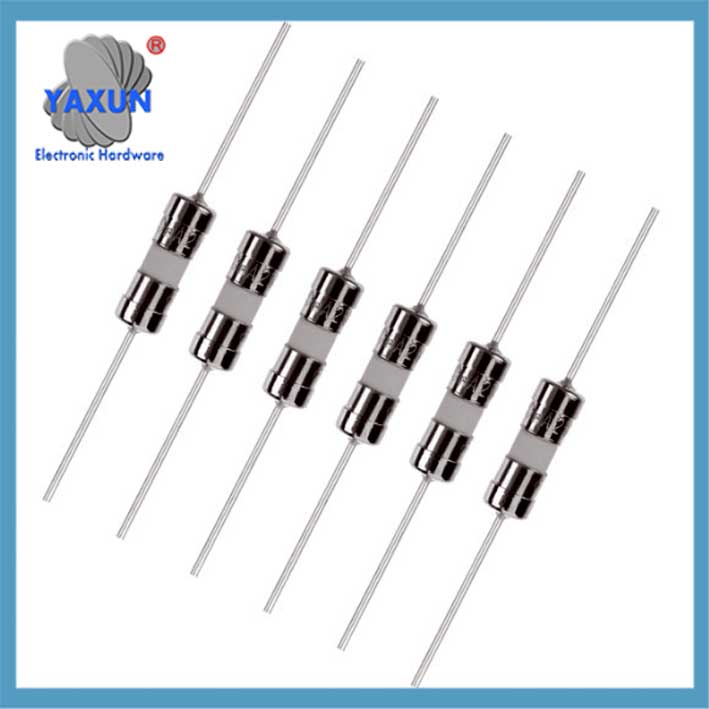

Keramički osigurač 3×10, 3.6×10, 4x11mm keramička cijev osigurača 200mA-15A jedno tijelo & s olovnom žicom

III. Razmatranja odabira‌
Nazivna struja: Obično 1.5-2 puta najveća radna struja opreme kako bi bila kompatibilna s udarima.
Princip zamjene:
Brzi prekid može se zamijeniti sporim prekidom radi poboljšanja zaštite od smetnji (osim za osjetljive sklopove);
‌Nikad nemojte zamijeniti spori prekid brzim prekidom, inače će izazvati startni osigurač (kao što je kada se motor pokrene).
Označavanje razlike:
Brzi odmor obično se označava slovom ‌F‌ (Brzo djelovanje), a spori prekid je označen sa ‌T‌ (Vremenska odgoda).

IV. Tehnički princip
‌Mehanizam odgode sporog prekida‌: Apsorbirati energiju kroz posebne strukture (kao što su taline legura), privremeno izdržati impulsne struje (kao što su struje punjenja kondenzatora), i samo osigurač kada je stalno preopterećen.
Mehanizam za brzo kidanje: Osigurač ima finu strukturu i osjetljiv je na promjene struje, prekid odmah kada se pojavi prekomjerna struja.

⚠️ ‌Ispravak nesporazuma‌: Sporo-prekid ne znači “spor odgovor”, ali može razlikovati struju kvara i impulsnu struju kako bi se izbjegla lažna zaštita.
