Razlike između osigurača za brzo djelovanje i sporog djelovanja

Temeljne razlike između brzodjelujućih i sporodjelujućih osigurača leže u njihovoj brzini odziva i scenarijima primjene: brzodjelujući osigurači trenutno pregore kako bi zaštitili osjetljive komponente, dok sporodjelujući osigurači odgađaju pregorijevanje kako bi izdržali udarne struje.

Analiza glavnih razlika

Karakteristike puhanja i brzina odziva.

Brzodjelujući osigurači:

Imaju izuzetno brzo vrijeme odziva, puše unutar milisekundi (obično 0,1 ms-5 s) kada se pojavi prekostruja. Prikladni su za zaštitu preciznih elektroničkih komponenti kao što su IC čipovi i poluvodički uređaji. (UL standard).

Oni slijede Joulov učinak zagrijavanja (Q = I²Rt), imaju jednostavan dizajn osigurača, i koristite metalnu žicu uskog presjeka za brzo provođenje topline.

Osjetljivi su na trenutne struje i ne mogu izdržati udarne struje tijekom uključivanja/isključivanja ili pokretanja motora.

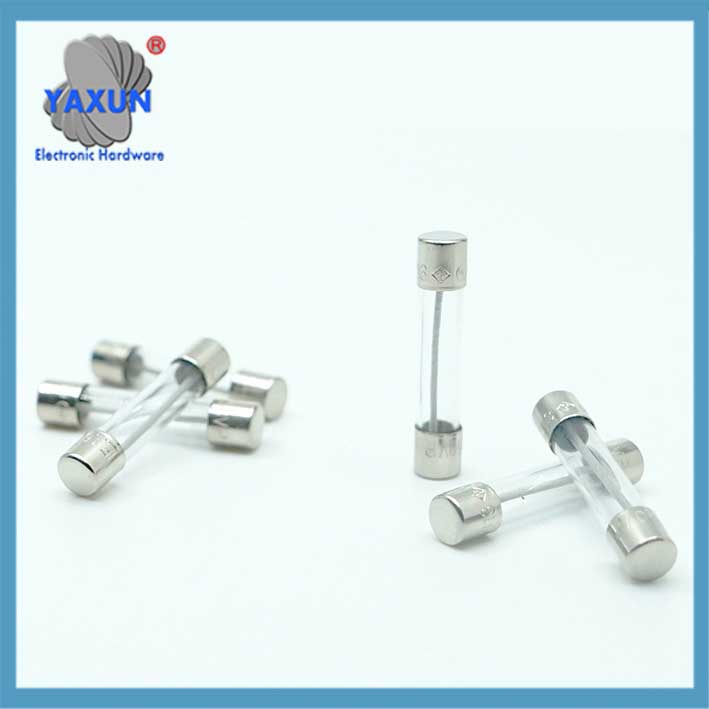

Razlike između osigurača za brzo djelovanje i sporog djelovanja

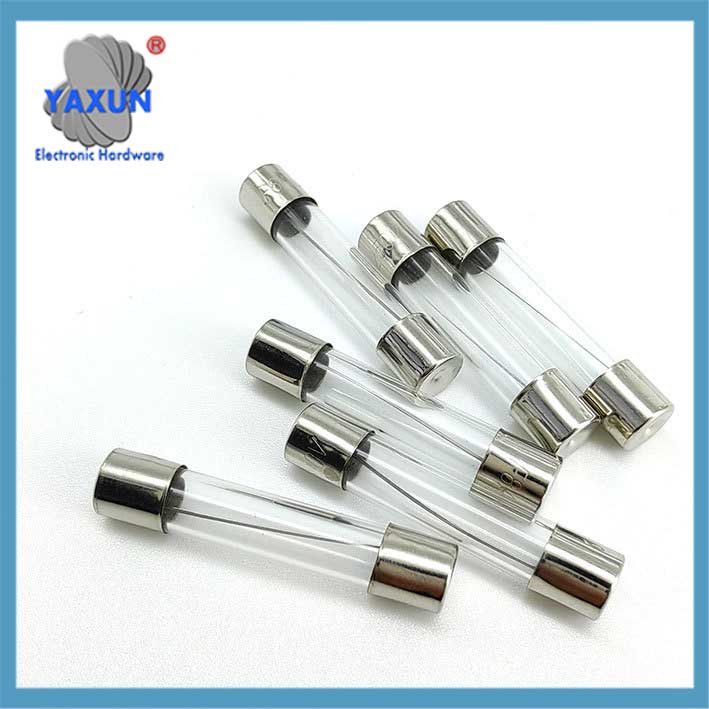

Izbor i primjena brzih i sporih osigurača

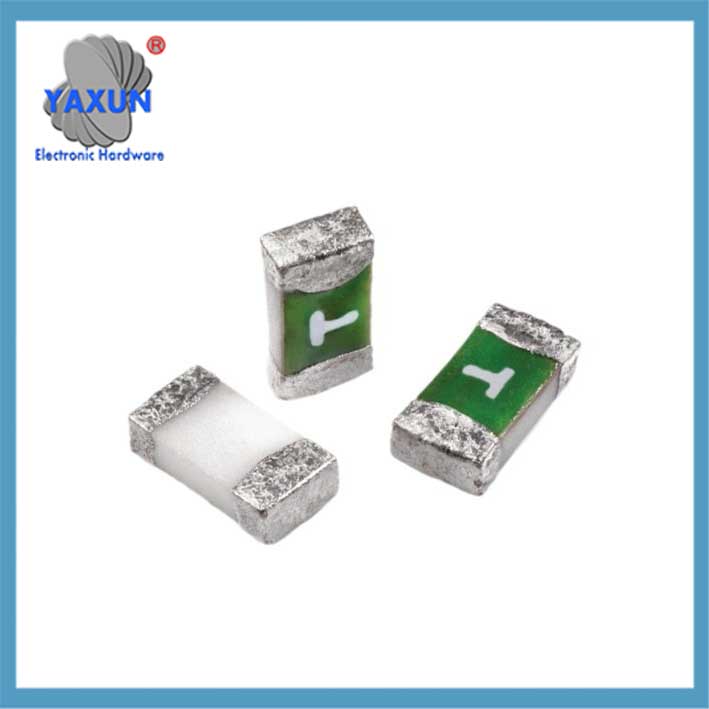

Primjena brzodjelujućih i sporodjelujućih čip osigurača

Sporodjelujući osigurači:

Podnose kratkotrajne prekomjerne struje (npr., 7 puta nazivna struja za 0.5-3 sekundi tijekom pokretanja motora). ‌‌
Ima funkciju vremenske odgode, uzimanje 5 do 10 sekundi za spajanje 2 puta nazivna struja, i može izdržati kratkotrajne udare velike struje (kao što su struje pokretanja motora do 7 puta nazivna struja).
Ima visoku vrijednost topline taljenja, postizanje odgođenog otvaranja osigurača apsorpcijom topline u kvarcnom pijesku ili spiralnom dizajnu.

Primjene za brzo puhanje:
Krugovi otpornog opterećenja (električni uređaji za grijanje, LED rasvjeta);
Zaštita osjetljivih poluvodičkih elemenata (kao što su MOSFET i litijske baterije za zaštitu od kratkog spoja);
Otporna opterećenja (kuhala za vodu, kuhala za rižu);
Zaštita osjetljivih strujnih krugova kao što su litijske baterije i tiskane ploče;
Primjene koje zahtijevaju brzo prekidanje struja kratkog spoja.

Primjene sa sporim puhanjem:
Induktivno/kapacitivno opterećenje (motori, prekidački izvori napajanja);
Prijave koje zahtijevaju zaštitu od prenapona (kao što je zaštita od prenapona magnetiziranja za transformatore iznad 100kVA);
Induktivni/kapacitivni krugovi kao što su motori, napajanja, i pretvarači;
Oprema podložna udarnoj struji pokretanja (kao što su sklopni izvori napajanja i transformatori);
Okolina koja zahtijevaju toleranciju na pulsnu struju.

Razlike u funkciji zaštite Brzi osigurači: Pruža samo zaštitu od kratkog spoja i ne može razlikovati preopterećenje od prijelaznih impulsa. ‌‌
Spori osigurači: Pruža zaštitu od preopterećenja i kratkog spoja, pomoću vrijednosti I²t (integral kvadrata struje i vremena) odrediti energiju. ‌‌

Ključni parametri i ključne točke odabira
Razlike I-T krivulje
Brzi osigurači imaju strmiju krivulju, s vremenom taljenja od ≤0,1s pri 2x nazivnoj struji; spori osigurači imaju ravniju krivulju, s vremenom otpornosti od ≥10 s pri 2x nazivnoj struji.
Rizik razmjene
Zamjena sporog osigurača s brzim osiguračem može uzrokovati da se uređaj ne pokrene; zamjena brzog osigurača sa sporim osiguračem može povećati rizik od oštećenja osjetljivih komponenti.
Trošak i struktura
Spori osigurači skuplji su zbog svojih posebnih legura ili složene strukture.

Razmatranja odabira
‌Prioritet izračuna parametra‌:
Provjerite je li I²t vrijednost maksimalnog udara strujnog kruga manja od vrijednosti otpornosti osigurača (na primjer, napajanje mora proći test prenapona od 15 A/150 ms). ‌‌
Prekidni kapacitet mora biti veći od maksimalne struje kratkog spoja sustava (npr., za 35kA kratkog spoja, odaberite 50kA prekidni kapacitet). ‌‌

Uobičajene zablude:
Visoke temperature mogu uzrokovati pad nazivne struje sporog osigurača 30%. ‌‌
Zlouporaba brzog osigurača u UPS-u može uzrokovati lažno okidanje (jedan slučaj rezultirao je gubicima od 1.8 milijuna juana). ‌‌
Eksperimenti pokazuju da kada dođe do kratkog spoja litijske baterije, vjerojatnost toplinskog odlaska uzrokovanog sporim fitiljem je osam puta veća nego kod brzog fitilja.
U ispitivanju pretvarača, zlouporaba sporog osigurača može povećati stopu oštećenja modula od 1% do 37%.
