Površinski nosač SMD Chip Chip osigurač Kine Dobavljač

Nekoliko tvrtki sa sjedištem u Kini specijalizirano je za proizvodnju površinske montaže (SMD) strujni osigurači čipa, Dongguan YAXUN Electronics i FBelec su istaknuti primjeri. Ove tvrtke nude razne vrste SMD osigurača, uključujući opcije brzog i sporog puhanja, i zadovoljiti različite vrijednosti napona i struje, s nekima koji su specijalizirani za specifične primjene poput autopunjača.
Evo detaljnijeg pregleda nekih ključnih dobavljača:
Dongguan YAXUN Electronics Co., doo:
Ova tvrtka je veliki proizvođač komponenti za zaštitu krugova, uključujući SMD osigurače, i ima snažan fokus na industriju kućanskih aparata i automobilsku industriju. U ponudi imaju razne veličine (npr., 0603, 1032, 1206, 2410, 6125) i vrste (brz udarac, spori udarac).

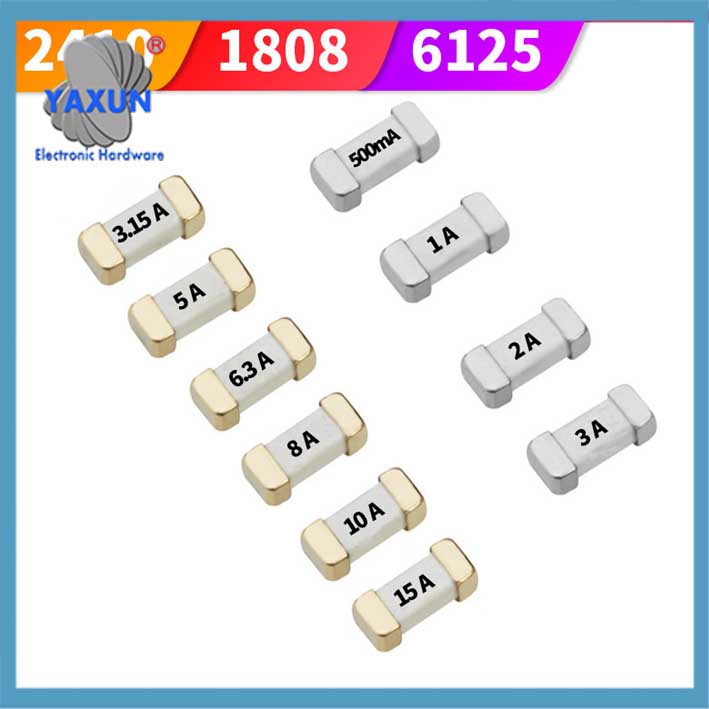

2410/1808/6125 SMD električni osigurač 0.5A~30A

Eaton Bussmann SMD električni osigurač 0603, 6125, 1206 0.25A-50A 32V

0603, 1206 SMD jednokratni osigurač 1~30A 32V, 63V

Osigurači za čip minijaturizirane su komponente za zaštitu kruga koje koriste tehnologiju površinske montaže (SMT). Uglavnom su podijeljeni u dvije kategorije: tip jednokratnog osigurača i tip samooporavaka. Slijedi detaljan uvod s aspekta klasifikacije, princip rada, i primjena:
1. Osnovna klasifikacija
‌Osigurač za jednokratni čip‌
Po veličini: EIA standardni paketi kao što su 0402 (1.0×0,5 mm), 0603 (1.6×0,8 mm), i 1206 (3.2×1,6 mm).
Po karakteristikama osigurača:
Spori tip osigurača (Oznaka T/TT): pogodan za krugove s udarnim strujama kao što su motori i transformatori;
Vrsta brzog osigurača (Oznaka F/FF): koristi se za precizne sklopove bez prenapona;
Tipična struktura: paket keramičkih četvrtastih cijevi, ispunjen kvarcnim pijeskom sredstvom za gašenje luka, i dizajn dvoslojne elektrode za poboljšanje vodljive stabilnosti.

Osigurač čipa koji se može ponovno postaviti (PPTC)‌
Materijal jezgre: polimerna smola i vodljive čestice su sastavljene, a automatsko resetiranje postiže se pomoću temperaturne osjetljivosti;
Proces rada: kada se pojavi prekostruja, smola se širi i blokira vodljivi put, a nakon otklanjanja kvara, vodljivost se uspostavlja nakon hlađenja;
Uobičajene veličine: 0805, 1812, 2920, itd., struja održavanja 0,05-3,0A.

2. Ključne tehničke karakteristike
Mehanizam za spajanje: slijediti Jouleov zakon (Q=I²Rt), osigurač se zagrijava i topi kada dođe do prekomjerne struje;
‌Proces zaštite okoliša‌: tehnologija zavarivanja bez olova, u skladu s RoHS 2.0 standardima, sadržaj olova <1000ppm;
Optimizacija performansi:
Ispuna kvarcnim pijeskom skraćuje vrijeme razbijanja do 0.1 sekundi (na 20 puta nazivna struja);
Brzina odgovora samooporavka obrnuto je proporcionalna intenzitetu struje kvara.

3. Tipični scenariji primjene
‌Potrošačka elektronika‌: baterije za mobitele, Zaštita USB sučelja (uobičajeno korišten 0603 pakiranje);
Industrijska oprema: programski upravljane sklopke, sigurnosne jedinice patch panela;
Automobilska elektronika: prekostrujna zaštita kruga punjenja vozila.

SST1300 3A300V 2410 1808 6125 SMD osigurač

Osigurač 1808 Trenutna KOAC 2410 SMD CCF1n Normalni udarac 1A 1,6A 2,5A 3,15A 4A 5A 6.3A 8A 10A 125V Površinski nosač

0603 T1A-8A Keramički čip osigurač

4. Razmatranja odabira
Nazivna struja trebala bi biti veća od 1.25 puta radna struja;
Impulsni otpor je slabiji nego kod staklenih cijevnih osigurača, te je potrebno procijeniti utjecaj udarne struje;
Vrsta samooporavka nije prikladna za scenarije koji zahtijevaju potpunu zaštitu od isključivanja napajanja.

Trenutačni glavni proizvođači kao što je Oxis Electronics lansirali su poboljšane četvrtaste osigurače, koji optimiziraju pouzdanost veze putem mjedenih četvrtastih kapica i osigurača od legure.
