Prekostrujna zaštita PTC termistor

Prekostrujna zaštita PTC termistori su zaštitne komponente koje automatski štite od nenormalnih temperatura i struja, i općenito su poznati kao “resetabilni osigurači” ili “10,000-vremenski osigurači.” Oni zamjenjuju tradicionalne osigurače i naširoko se koriste za zaštitu od prekomjerne struje i pregrijavanja u motorima, transformatori, prekidački izvori napajanja, elektronički sklopovi, i druge aplikacije.

Prekostrujna zaštita PTC termistor

Pregled proizvoda
Prekostrujna zaštita PTC termistori su zaštitne komponente koje automatski štite od nenormalnih temperatura i struja, i općenito su poznati kao “resetabilni osigurači” ili “10,000-vremenski osigurači.” Oni zamjenjuju tradicionalne osigurače i naširoko se koriste za zaštitu od prekomjerne struje i pregrijavanja u motorima, transformatori, prekidački izvori napajanja, elektronički sklopovi, i druge aplikacije. Zaštita od prekomjerne struje PTC termistori smanjuju zaostalu struju ograničavajući rasipanje snage u cijelom krugu kroz naglu promjenu otpora. Dok se tradicionalni osigurači ne mogu automatski resetirati nakon što krug pregori, prekostrujna zaštita PTC termistori se vraćaju u stanje prije zaštite nakon uklanjanja kvara. Ako se kvar ponovno pojavi, mogu nastaviti sa svojom funkcijom zaštite od prekostrujne struje i pregrijavanja.

Prilikom odabira prekostrujne zaštite PTC termistora kao komponente zaštite od prekostruje i pregrijavanja, najprije odredite najveću normalnu radnu struju kruga (neradna struja PTC termistora) i maksimalnu temperaturu okoline na mjestu ugradnje PTC termistora (tijekom normalnog rada). Sljedeći, uzeti u obzir struju zaštite (Tj., struja okidanja PTC termistora prekostrujne zaštite), maksimalni radni napon, i nazivni otpor nulte snage. Također treba uzeti u obzir čimbenike kao što su dimenzije komponente. Sljedeća slika prikazuje odnos između radne temperature okoline, struja bez okidanja, i struja okidanja.

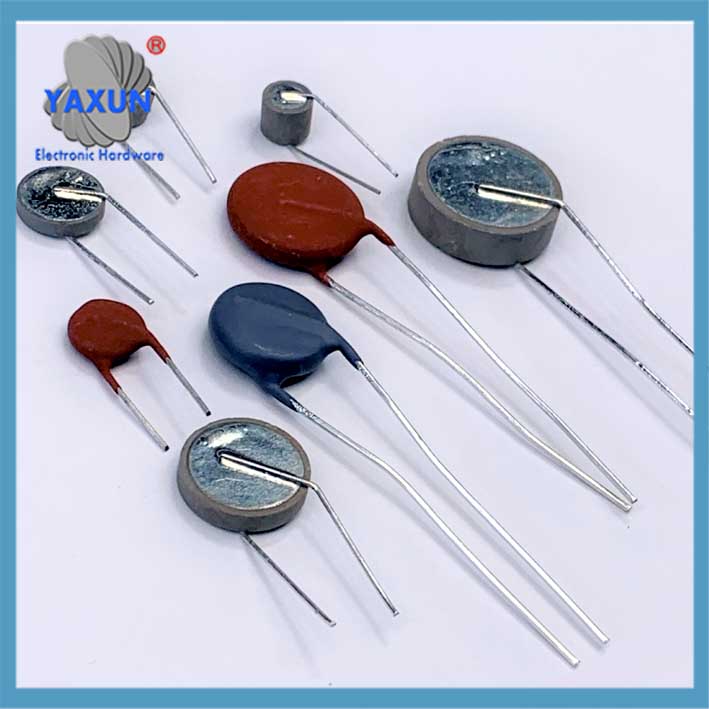

PTC termistor za prekostrujnu zaštitu

PTC termistor za prekostrujnu zaštitu

Prekostrujni zaštitni disk PTC termistora 0R30 24V 1.8A 120C zamjenjuje Siemens

Prekostrujni zaštitni disk PTC termistora 0R30 24V 1.8A 120C zamjenjuje Siemens

1000V PTC termistor MZ8, 100 200R 75 Stupnjevi, 1KV, Prekostrujna zaštita, Izdržljiva keramika

1000V PTC termistor MZ8, 100 200R 75 Stupnjevi, 1KV, Prekostrujna zaštita, Izdržljiva keramika

Načelo primjene
Kada krug radi normalno, struja koja teče kroz PTC termistor prekostrujne zaštite manja je od nazivne struje. PTC termistor održava nizak otpor i ne utječe na normalan rad zaštićenog kruga. Kada dođe do kvara strujnog kruga i struja znatno premaši nazivnu struju, PTC termistor se iznenada zagrije, pretpostavljajući stanje visokog otpora, postavljanje sklopa u relativno “isključeno” stanje i tako ga zaštititi od oštećenja. Nakon što je kvar riješen, PTC termistor se automatski vraća u stanje niskog otpora, i krug nastavlja s normalnim radom.

Lik 2 prikazuje krivulju volt-amperske karakteristike i krivulju opterećenja za krug tijekom normalnog rada. Od točke A do točke B, napon primijenjen na PTC termistor postupno raste, a struja koja kroz njega teče također linearno raste, što pokazuje da otpor PTC termistora ostaje u biti nepromijenjen, ostajući u stanju niskog otpora. Od točke B do točke E, napon postupno raste, a otpor PTC termistora brzo raste zbog stvaranja topline. Struja koja teče kroz njega također se brzo smanjuje, što pokazuje da je PTC termistor ušao u stanje zaštite. Ako je krivulja normalnog opterećenja ispod točke B, PTC termistor neće ući u stanje zaštite.

Općenito, postoje tri vrste prekostrujne i pretemperaturne zaštite:

1. Trenutna prekostruja (Lik 3): RL1 je krivulja opterećenja tijekom normalnog rada. Kada se otpor opterećenja smanji, kao što je slučaj kod kratkog spoja transformatorske linije, krivulja opterećenja se mijenja od RL1 do RL2, prelazi točku B, a PTC termistor ulazi u stanje zaštite.

2. Prekostrujni napon (Lik 4): Kad napon napajanja poraste, kao na primjer kada strujni vod od 220 V iznenada poraste na 380 V, krivulja opterećenja se mijenja od RL1 do RL2, prelazi točku B, a PTC termistor ulazi u stanje zaštite.

3. Pregrijavanje (Lik 5): Kada temperatura okoline poraste iznad određene granice, krivulja volt-amperske karakteristike PTC termistora mijenja se iz A-B-E u A-B1-F. Kada krivulja opterećenja RL prijeđe točku B1, PTC termistor ulazi u način zaštite.

Dijagram strujnog kruga prekostrujne zaštite

Model Nazivni otpor
R25(Oh)
±25%
Struja koja nije u pogonu
Int(mA)
Radna struja
@25℃
To(mA)
Maksimalni radni napon
Vmax(A)
Maksimalna struja
Imax(A)
Curiejeva temperatura
Tc(℃)
Dimenzije (mm)
@25℃ @60℃ Dmax Tmax Fd
MZ11-20P3R7H265 3.7 530 430 1050 265 4.3 120(P) 22.0 5.0 0.6
MZ11-16P6R0H265 6.0 390 300 780 265 3.1 17.5 5.0 0.6
MZ11-16P7R0H265 7.0 350 280 700 265 3.1 17.5 5.0 0.6
MZ11-13P10RH265 10 260 200 520 265 1.8 14.0 5.0 0.6
MZ11-13P12RH265 12 225 180 450 265 1.8 14.0 5.0 0.6
MZ11-12P10RH265 10 250 200 500 265 1.8 13.5 5.0 0.6
MZ11-10P15RH265 15 180 140 350 265 1.2 11.0 5.0 0.6
MZ11-10P39RH265 39 130 100 250 265 1.2 11.0 5.0 0.6
MZ11-08P15RH265 15 150 120 300 265 0.8 9.0 5.0 0.6
MZ11-08P25RH265 25 130 100 250 265 0.8 9.0 5.0 0.6
MZ11-08P35RH265 35 115 90 225 265 0.8 9.0 5.0 0.6
MZ11-08P45RH265 45 105 80 220 265 0.8 9.0 5.0 0.6
MZ11-08P55RH265 55 90 70 180 265 0.8 9.0 5.0 0.6
MZ11-07P82RH265 82 70 50 140 265 0.6 8.0 5.0 0.6
MZ11-07P56RH265 56 90 60 175 265 0.6 8.0 5.0 0.6
MZ11-06P33RH265 33 110 85 220 265 0.4 7.0 5.0 0.6
MZ11-05P70RH265 70 65 50 130 265 0.3 6.5 5.0 0.6
MZ11-05P85RH265 85 60 45 120 265 0.3 6.5 5.0 0.6
MZ11-05P39RH265 39 80 65 160 265 0.2 6.5 5.0 0.6
MZ11-05P121H265 120 45 35 90 265 0.3 6.5 5.0 0.6
MZ11-05P181H265 180 40 30 80 265 0.3 6.5 5.0 0.6
MZ11-04P70RH265 70 50 40 100 265 0.2 5.5 5.0 0.6
MZ11-04P121H265 120 40 30 80 265 0.2 5.5 5.0 0.6
MZ11-03P151H265 150 40 30 75 265 0.2 4.5 5.0 0.5
MZ11-10N12RH265 12 170 130 340 265 1.2 100(N) 11.0 5.0 0.6
MZ11-10N18RH265 18 145 110 290 265 1.2 11.0 5.0 0.6
MZ11-10N22RH265 22 125 90 250 265 1.2 11.0 5.0 0.6
MZ11-07N22RH265 22 120 90 225 265 0.5 8.0 5.0 0.6
MZ11-05N151H265 150 38 30 80 265 0.3 6.5 5.0 0.6
MZ11-05N301H265 300 27 20 55 265 0.3 6.5 5.0 0.6
MZ11-05N601H265 600 20 15 40 265 0.2 6.5 5.0 0.6
MZ11-05N102H265 1000 15 12 30 265 0.2 6.5 5.0 0.6
MZ11-04N151H265 150 36 28 80 265 0.3 5.5 5.0 0.6
MZ11-03N151H265 150 33 25 65 265 0.2 4.5 5.0 0.5
MZ11-03N101H265 100 40 30 80 265 0.2 4.5 5.0 0.5
MZ11-03N70RH265 70 45 35 90 265 0.1 4.5 5.0 0.5
MZ11-08M12RH265 12 120 70 220 265 0.8 80(M) 9.0 5.0 0.6
MZ11-08M25RH265 25 85 50 170 265 0.8 9.0 5.0 0.6
MZ11-08M35RH265 35 80 50 150 265 0.8 9.0 5.0 0.6
MZ11-08M50RH265 50 60 40 120 265 1.0 9.0 5.0 0.6
MZ11-07M101H265 100 50 30 100 265 0.6 8.0 5.0 0.6
MZ11-05M70RH265 70 50 30 100 265 0.3 6.5 5.0 0.6
MZ11-05M121H265 120 30 20 60 265 0.3 6.5 5.0 0.6
MZ11-03M101H265 100 25 18 55 265 0.2 4.5 5.0 0.5
MZ11-03M151H265 150 22 15 45 265 0.2 4.5 5.0 0.5
Model Nazivni otpor
R25(Oh)
±25%
Struja koja nije u pogonu
Int(mA)
Radna struja
@25℃
To(mA)
Maksimalni radni napon
Vmax(A)
Maksimalna struja
Imax(A)
Curiejeva temperatura
Tc(℃)
Dimenzije (mm)
@25℃ @60℃ Dmax Tmax Fd
MZ12-20P2R6H140 2.6 650 500 1300 140 4.3 120(P) 22.0 5.0 0.6
MZ12-16P4R7H140 4.7 425 330 850 140 3.1 17.5 5.0 0.6
MZ12-16P5R6H140 5.6 400 310 800 140 3.1 17.5 5.0 0.6
MZ12-13P6R8H140 6.8 325 250 650 140 1.8 14.0 5.0 0.6
MZ12-12P5R6H140 5.6 325 250 650 140 1.8 13.5 5.0 0.6
MZ12-12P6R8H140 6.8 300 230 600 140 1.8 13.5 5.0 0.6
MZ12-10P10RH140 10 225 170 450 140 1.2 11.0 5.0 0.6
MZ12-10P6R8H140 6.8 275 200 550 140 1.2 11.0 5.0 0.6
MZ12-08P22RH140 22 135 110 270 140 0.8 9.0 5.0 0.6
MZ12-06P25RH140 25 125 90 250 140 0.5 7.0 5.0 0.6
MZ12-05P33RH140 33 90 70 175 140 0.3 6.5 5.0 0.6
MZ12-16R2R1H140 2.1 710 570 1420 140 3.1 140(R) 17.5 5.0 0.6
MZ12-13R3R8H140 3.8 500 400 1000 140 1.8 14.0 5.0 0.6
MZ12-10R15RH140 15 210 170 420 140 1.2 11.0 5.0 0.6
MZ12-10R6R7H140 6.7 300 230 600 140 1.2 11.0 5.0 0.6
MZ12-10R10RH140 10 250 200 500 140 1.2 11.0 5.0 0.6
Model Nazivni otpor
R25(Oh)
±25%
Struja koja nije u pogonu
Int(mA)
Radna struja
@25℃
To(mA)
Maksimalni radni napon
Vmax(A)
Maksimalna struja
Imax(A)
Curiejeva temperatura
Tc(℃)
Dimenzije (mm)
@25℃ @60℃ Dmax Tmax Fd
MZ13-10R1R8H30 1.8 650 550 1300 30 4.3 140(R) 11.0 4.0 0.6
MZ13-08R1R8H30 1.8 600 500 1100 30 3.0 9.0 4.0 0.6
MZ13-12P1R2H30 1.2 750 600 1500 30 5.5 120(P) 13.5 4.0 0.6
MZ13-12P1R8H30 1.8 500 430 1000 30 5.5 13.5 4.0 0.6
MZ13-10P2R7H30 2.7 380 320 700 30 4.3 11.0 4.0 0.6
MZ13-08P1R8H30 1.8 550 450 1000 30 3.0 9.0 4.0 0.6
MZ13-08P4R2H30 4.2 280 230 560 30 3.0 9.0 4.0 0.6
MZ13-05P10RH30 10 170 140 340 30 1.0 6.5 4.0 0.6
MZ14-16P2R3H60 2.3 550 450 1100 60 8.0 17.5 4.0 0.6
MZ14-12P3R7H60 3.7 380 320 750 60 5.5 13.5 4.0 0.6
MZ14-10P5R6H60 5.6 300 250 600 60 4.3 11.0 4.0 0.6
MZ14-08P9R4H60 9.4 180 150 360 60 3.0 9.0 4.0 0.6
MZ14-05P25RH60 25 100 85 200 60 1.0 6.5 4.0 0.6
MZ14-03P55RH60 55 60 50 120 60 0.7 4.5 4.0 0.5
MZ14-08M4R7H60 4.7 180 120 360 60 3.0 80(M) 9.0 4.0 0.6
Model Nazivni otpor
R25(Oh)
±25%
Struja koja nije u pogonu
Int(mA)
Radna struja
@25℃
To(mA)
Maksimalni radni napon
Vmax(A)
Maksimalna struja
Imax(A)
Curiejeva temperatura
Tc(℃)
Dimenzije (mm)
@25℃ @60℃ Dmax Tmax Fd
MZ15-10R1R2H15 1.2 850 700 1550 15 4.3 140(R) 11.0 4.0 0.6
MZ15-08R1R0H15 1.0 850 700 1500 15 3.0 9.0 4.0 0.6
MZ15-08R1R8H15 1.8 600 500 1100 15 3.0 9.0 4.0 0.6
MZ15-07R1R0H15 1.0 750 600 1350 15 2.5 8.0 4.0 0.6
MZ15-07R1R2H15 1.2 650 550 1200 15 2.5 8.0 4.0 0.6
MZ15-05R4R6H15 4.6 350 300 680 15 1.0 6.5 4.0 0.6
MZ15-03R13RH15 13 180 150 350 15 0.7 4.5 4.0 0.5
MZ15-10P1R2H18 1.2 700 600 1400 18 4.3 120(P) 11.0 4.0 0.6
MZ15-08P1R0H18 1.0 650 550 1200 18 3.0 9.0 4.0 0.6
MZ15-08P1R8H18 1.8 550 450 1000 18 3.0 9.0 4.0 0.6
MZ15-05P4R6H18 4.6 300 250 580 18 1.0 6.5 4.0 0.6
MZ15-03P13RH18 13 145 120 280 18 0.7

Parametri modela

Općenamjenski PTC termistor za prekostrujnu zaštitu

Dijagram strujnog kruga PTC prekostrujne zaštite

Dijagram strujnog kruga PTC prekostrujne zaštite

Vodič za odabir PTC termistora za prekostrujnu zaštitu

Parametri modela termistora PTC prekostrujne zaštite

Parametri modela termistora PTC prekostrujne zaštite

1. Maksimalni radni napon
Kada je PTC termistor spojen serijski u krug, samo mali dio napona ostaje na njemu tijekom normalnog rada. Kada se PTC termistor aktivira i preuzme stanje visokog otpora, mora izdržati gotovo cijeli napon napajanja. Stoga, pri odabiru PTC termistora, osigurajte da ima dovoljno visok maksimalni radni napon, uzimajući u obzir i potencijalne fluktuacije napona napajanja.

2. Nepogonska struja i radna struja
Kako bi se osiguralo pouzdano prebacivanje, radna struja mora biti najmanje dvostruko veća od struje mirovanja.
Budući da temperatura okoline značajno utječe i na neradnu i na radnu struju (pogledajte sliku ispod), moraju se uzeti u obzir najgori mogući scenariji. Neradnu struju treba odabrati pri maksimalnoj dopuštenoj temperaturi okoline, dok radnu struju treba odabrati pri nižoj temperaturi okoline.

3. Najveća dopuštena struja pri maksimalnom radnom naponu
Kada je PTC termistor potreban za obavljanje zaštitne funkcije, provjerite postoji li u krugu uvjete koji bi mogli generirati struje veće od najveće dopuštene vrijednosti. To se općenito odnosi na situacije u kojima postoji opasnost od kratkog spoja. Tehnički list navodi maksimalnu vrijednost struje. Prekoračenje ove vrijednosti može oštetiti ili prerano otkazati PTC termistor.

4. Preklopna temperatura (Curiejeva temperatura)
Nudimo komponente za prekostrujnu zaštitu s Curiejevom temperaturom od 80°C, 100° C, 120° C, i 140°C. Neradna struja ovisi o Curievoj temperaturi i promjeru čipa PTC termistora. Za smanjenje troškova, treba odabrati komponente s visokim Curiejevim temperaturama i malim dimenzijama. Nadalje, treba razmotriti može li visoka površinska temperatura takvog PTC termistora uzrokovati neželjene nuspojave u krugu. Općenito, Curiejeva temperatura trebala bi premašiti maksimalnu radnu temperaturu okoline za 20 do 40°C.

5. Utjecaj na okoliš

Kada je izložen kemikalijama ili kada koristite smjese ili punila, treba biti krajnje oprezan. To može smanjiti učinkovitost PTC termistora zbog redukcije keramike barij titanata. Promjene u toplinskoj vodljivosti uzrokovane zalivanjem također mogu dovesti do lokalnog pregrijavanja i oštećenja.

Dodatak: Primjer odabira PTC termistora za prekostrujnu zaštitu energetskog transformatora

Energetski transformator ima primarni napon od 220V, sekundarni napon od 16V, a sekundarna struja 1,5A. Tijekom sekundarnog prekostrujnog stanja, primarna struja je približno 350mA, a zaštitu treba aktivirati unutar 10 minuta. Radna temperatura transformatora je od -10°C do 40°C, s porastom temperature od 15°C do 20°C tijekom normalnog rada. PTC termistor je instaliran u blizini transformatora. Odaberite PTC termistor za primarnu zaštitu.

1. Odredite maksimalni radni napon

Radni napon transformatora je 220V. Uzimajući u obzir fluktuacije napajanja, maksimalni radni napon trebao bi biti 220V x (1 + 20%) = 264V.

Maksimalni radni napon PTC termistora je 265V.

2. Odredite neradnu struju

Proračuni i mjerenja pokazuju da je primarna struja transformatora 125mA tijekom normalnog rada. Uzimajući u obzir da temperatura okoline na mjestu ugradnje PTC termistora može doseći i do 60°C, neradna struja na 60°C trebala bi biti 130-140mA.

3. Određivanje radne struje

Uzimajući u obzir da temperatura okoline na mjestu ugradnje PTC termistora može doseći čak -10°C ili 25°C, radna struja bi trebala biti 340-350mA na -10°C ili 25°C, s radnim vremenom od približno 5 minuta.

4. Određivanje nazivnog otpornika nulte snage R25

Kada je PTC termistor spojen u seriju s primarom, generirani pad napona treba svesti na minimum. Vlastita proizvodnja topline PTC termistora također bi trebala biti minimizirana. Općenito, pad napona PTC termistora trebao bi biti manji od 1% ukupnog napajanja. R25 izračunava se na sljedeći način:

220V × 1% ÷ 0,125A = 17,6Ω

5. Određivanje maksimalne struje

Prema stvarnim mjerenjima, kada je sekundar transformatora u kratkom spoju, primarna struja može doseći 500mA. Uzimajući u obzir povećanu struju koja teče kroz primarnu zavojnicu kada dođe do djelomičnog kratkog spoja, maksimalna struja PTC termistora trebala bi biti iznad 1A.

6. Odredite Curiejevu temperaturu i dimenzije
Uzimajući u obzir da temperatura okoline na mjestu ugradnje PTC termistora može doseći i do 60°C, ovoj vrijednosti dodajte 40°C pri odabiru Curiejeve temperature, što rezultira Curiejevom temperaturom od 100°C. Međutim, s obzirom na cijenu i činjenicu da PTC termistor nije ugrađen unutar namota transformatora, njegova viša površinska temperatura neće štetno utjecati na transformator, pa se može odabrati Curiejeva temperatura od 120°C. To omogućuje smanjenje promjera PTC termistora, smanjenje troškova.

7. Odredite model PTC termistora
Na temelju navedenih zahtjeva, nakon konzultacije sa specifikacijama naše tvrtke, odabrali smo MZ11-10P15RH265. To jest: maksimalni radni napon 265V, nazivni otpor nulte snage 15Ω ± 25%, nepogonska struja 140 mA, radna struja 350 mA, maksimalna struja 1.2A, Curiejeva temperatura 120°C, a najveća veličina ø11,0mm.

Načini kvarova PTC-a
Postoje dva glavna pokazatelja za mjerenje pouzdanosti PTC termistora:

A. Kapacitet podnošenja napona: Prekoračenje navedenog napona može uzrokovati kratki spoj i kvar PTC termistora. Primjena visokog napona eliminira proizvode s niskim kapacitetom podnošenja napona, osiguravajući da su PTC termistori sigurni ispod maksimalnog radnog napona (Vmax).
B. Kapacitet podnošenja struje: Prekoračenje specificirane struje ili broja sklopnih ciklusa može uzrokovati da PTC termistor pokaže nepovratno stanje visokog otpora i otkaže. Cikličko uključivanje-isključivanje ne može u potpunosti eliminirati prijevremene kvarove.

U određenim radnim uvjetima, PTC termistor pokazuje stanje visokog otpora nakon kvara. Dugotrajna primjena napona na PTC termistor (općenito veći od 1000 sati) rezultira minimalnim povećanjem njegove otpornosti na sobnoj temperaturi. Ovo povećanje je izraženije kod PTC grijaćih elemenata s Curiejevom temperaturom većom od 200°C. Osim PTC grijaćih elemenata, primarni uzrok kvara PTC-a je pucanje uslijed naprezanja u središtu keramike tijekom prebacivanja. Tijekom rada PTC termistora, neravnomjerne raspodjele temperature, otpornost, električno polje, i gustoća snage unutar PTC keramike dovode do visokog naprezanja u središtu, što rezultira raslojavanjem i pucanjem.
