Električni osigurač za zaštitu od prekomjerne struje zaštitni je strujni krug koji prekida nenormalnu struju putem mehanizma osigurača. Njegova temeljna funkcija je osigurač kada struja premaši nazivnu vrijednost kako bi se zaštitila pozadinska oprema. Slijedi detaljno objašnjenje klasifikacije i karakteristika:

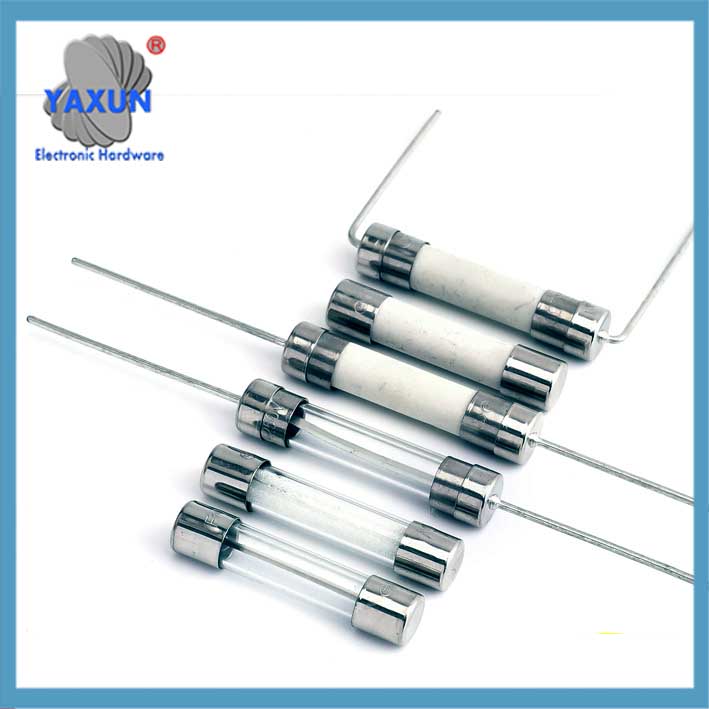

6×30 keramički osigurač prekostrujni zaštitni uređaj

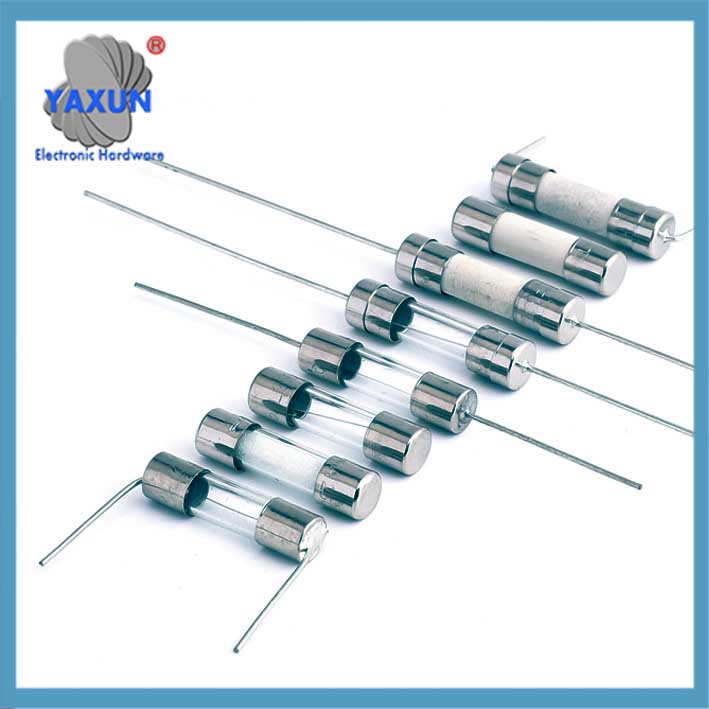

5×20 stakleni osigurač prekostrujni zaštitni uređaj

3.6×10 mm Patronski osigurači za prekostrujnu zaštitu

Tradicionalni osigurač tipa osigurača
Princip rada:
Kada struja prijeđe granicu, talina metala se rastali zbog efekta Jouleove topline i prekida strujni krug, koji je jednokratni zaštitni uređaj. Tipično vrijeme odgovora je u milisekundama, a zaštita od kratkog spoja zahtijeva brzo spajanje (kao što je vrijeme taljenja osigurača staklene cijevi ≤40ms) ‌. Topljivi spoj:
Osigurač sadrži mali, vodljiva žica ili traka (topljivi spoj) dizajniran za topljenje ili isparavanje kada struja koja teče kroz njega premaši njegov nazivni kapacitet.
Prekostrujna zaštita:
Ovo taljenje otvara strujni krug, prekidanje protoka električne energije i sprječavanje daljnjih oštećenja.
Za jednokratnu upotrebu:
Osigurači su dizajnirani za jednokratnu upotrebu i moraju se zamijeniti nakon što prekinu strujni krug.

Pouzdanost: Osigurači su poznati po svojoj pouzdanosti u prekidanju prekostruja.
Isplativost: Općenito su jeftini u usporedbi s drugim prekostrujnim zaštitnim uređajima.
Jednostavnost: Dizajn je jednostavan, čineći ih lakima za razumijevanje i korištenje.
Raznolikost: Osigurači dolaze u različitim veličinama, oblicima, i trenutne ocjene koje odgovaraju različitim primjenama.
Vrste: Osigurači su kategorizirani u različite klase (npr., L, RK1, RK5, T, J, CC, itd.) za rješavanje specifičnih prekostrujnih scenarija i zahtjeva za performansama.

‌Vrste i strukture‌ ‌Plug-in tip‌: obično se koristi u automobilskim krugovima, struja 1-120A, podijeljen u četiri specifikacije od ultra malih do velikih.
SMD tip: SMD pakiranje, pogodan za PCB visoke gustoće, koji sadrži medij za gašenje luka od kvarcnog pijeska.
Tip staklene cijevi: prozirna školjka pogodna je za promatranje statusa osigurača, struja 0,5-80A.

‌Ključni parametri‌ ‌Nazivna struja/napon‌: kao što je 250V/10A tipa sporog prekida, potrebno ga je deratizirati prema 75% (UL standard) ili 90% (IEC standard) od stvarne struje.
Karakteristike spajanja: tip brzog prekida (protiv kratkog spoja) i sporoprekidni tip (protiv prenapona).

Kada se koriste osigurači?
Razgranati krugovi:
Osigurači se obično koriste u kućanskim i komercijalnim električnim sustavima za zaštitu pojedinačnih krugova.
Zaštita opreme:
Mogu se koristiti za zaštitu određenih komponenti unutar uređaja, kao što su transformatori ili strujne ploče.
Vremenska odgoda i brzo djelovanje:
Osigurači se mogu dizajnirati za aplikacije s vremenskom odgodom (npr., za induktivna opterećenja s velikim udarnim strujama) ili aplikacije s brzim djelovanjem (npr., za otporna opterećenja).

Samoresetirajući osigurač (PPTC) Mehanizam djelovanja
Izrađen od visokomolekularnog polimera i vodljivih čestica, smola se širi zbog topline kada dođe do prekomjerne struje, blokirajući put, i hladi se kako bi se vratio nizak otpor nakon uklanjanja kvara‌1011. Brzina odziva je obrnuto proporcionalna jakosti struje (takav 0805 paket druge razine zaštite)‌.

‌U usporedbi s tradicionalnim osiguračima‌

Primjeri nadstrujnih scenarija:
Kratki spojevi:
Kada dva ili više vodiča dođu u neposredan dodir, stvarajući put niskog otpora za struju, dolazi do kratkog spoja.
Preopterećenja:
Kada je strujni krug dulje vrijeme izložen struji višoj od njegovog kapaciteta, smatra se preopterećenjem.
Uzemljeni spojevi:
Kada struja teče od žice pod naponom prema masi (Zemlja), naziva se zemljospojem.
Rasjedi luka:
Ovo su opasna električna pražnjenja koja se mogu pojaviti u ožičenju ili električnim komponentama.
Ograničenja:
Zamjena: Osigurače treba zamijeniti nakon što pregore, što može biti nezgodno.
Nije moguće resetirati: Za razliku od prekidača, osigurači se ne mogu resetirati i ponovno koristiti.
Možda nije tako precizan: Osigurači možda neće ponuditi istu razinu preciznosti u prekidanju struje kao neki prekidači.
U zaključku, osigurači su vitalni dio električne sigurnosti, pružanje pouzdanog i ekonomičnog načina za zaštitu strujnih krugova i opreme od opasnosti prekostruja.
