Funkcije i primjene resetiranih osigurača za čipove

Čip osigurači koji se mogu resetirati (PPTC) komponente su prekostrujne zaštite temeljene na karakteristikama pozitivnog temperaturnog koeficijenta polimera. Imaju funkciju automatskog resetiranja i naširoko se koriste u zaštiti krugova elektroničke opreme. Sljedeće su njegove ključne točke:
1. Struktura i princip rada
Sastav materijala
Sastoji se od posebno obrađenih polimernih smola (kao što su PE polimeri) i vodljive čestice (čađe ili metalne čestice). U normalnim uvjetima, vodljive čestice tvore stazu niskog otpora (0.1-nekoliko oma). Zaštitni mehanizam
Kada se pojavi prekomjerna struja, toplinski učinak struje uzrokuje topljenje i širenje smole, vodljiva mreža prekinuti, a otpor se iznenada povećava do stanja visokog otpora (do megaoma), ograničavanje struje na mikroampere. Nakon otklanjanja kvara, vodljive čestice se hlade i skupljaju, ponovno spojiti, i vratiti stanje niskog otpora bez ručne zamjene‌. ‌

PPTC resetirajući osigurač AEM komponente Dobavljač Kine

Funkcija i primjena osigurača CHIP SMD

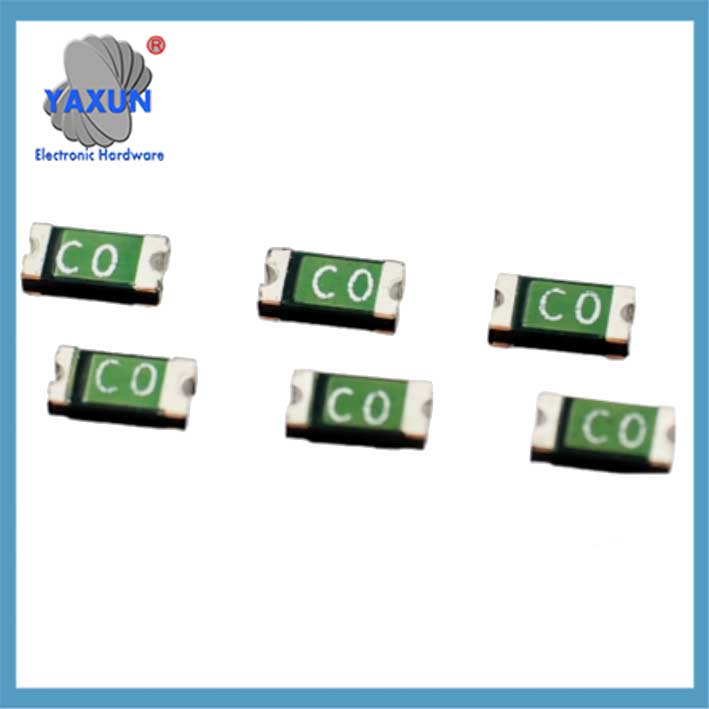

Čip SMD resetirajući osigurač Dobavljač Kine

Prekostrujna zaštita:
Osigurači koji se mogu ponovno postaviti ograničavaju prekomjerni protok struje u krugu, sprječavanje oštećenja osjetljivih komponenti tijekom kratkih spojeva ili stanja preopterećenja.

Zaštita od prekomjerne temperature:
Također mogu osjetiti i reagirati na previsoke temperature, prebacivanje u stanje visokog otpora kako bi se spriječilo pregrijavanje i moguća oštećenja.

Samoponovno postavljanje:
Za razliku od tradicionalnih osigurača, resetabilni osigurači automatski se vraćaju u svoje stanje niskog otpora nakon što se stanje kvara ukloni i temperatura ili struja padnu ispod točke okidanja.

2. Ključni parametri i karakteristike

3. Tipični scenariji primjene
Potrošačka elektronika:
Široko korišten u pametnim telefonima, prijenosna računala, televizori, i druge elektroničke uređaje za zaštitu od prekomjernih struja i problema s previsokom temperaturom.
Napajanja:
Pružaju pouzdanu zaštitu za napajanje u različitim uređajima i sustavima, sprječavanje oštećenja od kratkih spojeva ili prekomjerne struje.
Automobilska elektronika:
Koristi se u automobilima za zaštitu elektronike instrument ploče, kontrolni moduli, i sustavi za zabavu od prekostruja.
Telekomunikacija:
Štiti usmjerivače, sklopke, i druge komunikacijske uređaje od oštećenja uzrokovanih prekostrujama, osiguravanje neprekinute povezanosti.
Sustavi industrijske kontrole:
Zaštitite elektroničke upravljačke ploče, PLC-ovi (Programabilni logički kontroleri), i druge kritične komponente u industrijskim postavkama.
Zrakoplovne i nuklearne primjene:
Osigurajte pouzdanu zaštitu u okruženjima gdje je zamjena osigurača teška ili nepraktična.
Medicinski uređaji:
Može se naći u nekim medicinskim uređajima, osiguravanje sigurnosti i pouzdanosti kritične medicinske opreme.
Audio sustavi:
Štiti zvučnike, posebno tviteraša, od oštećenja zbog pretjerane vožnje.

P075 Osigurači 0,75 A 13,2 V Brzo djelujući čip SMD 1812 Patronski osigurači Osigurač koji se može ponovno postaviti

Samopovratni osigurač SMD 1206 nSMD025 250MA 16V

1.1SMD čip s brzim djelovanjem od 8 V 1812 Patronski osigurači Osigurač koji se može ponovno postaviti

4. Razmatranja odabira
‌Trenutno podudaranje‌: Struja održavanja trebala bi biti 1.25 puta veća od maksimalne radne struje kruga‌;
Odabir paketa: Odaberite 0402/0603 i druge veličine prema PCB prostoru, i 1812/2920 pakiranje je potrebno za scenarije visoke struje‌;
Prilagodljivost okolišu: Trenutnu potrošnju treba smanjiti u okruženjima visoke temperature kako bi se izbjeglo lažno okidanje‌.

5. Trendovi razvoja tehnologije
Optimizacija materijala: Novi nano-kompozitni materijali poboljšavaju brzinu odziva i otpornost na pritisak‌.
‌Strukturalna inovacija‌: Na primjer, YAXUN elektronika’ podesive komponente zakrpa prikladne su za različite rasporede krugova‌.

Ako vam je potreban ispitni standard, možete pogledati okolinu od 25°C kako biste provjerili struju održavanja (nema akcije za 15 minuta) i akcijska struja (okidač unutar 5 minuta) i drugi pokazatelji.

Prednosti u odnosu na tradicionalne osigurače:
Samoponovno postavljanje:
Uklanja potrebu za ručnom zamjenom osigurača, smanjenje vremena zastoja i troškova održavanja.
Kompaktna veličina:
Osigurači koji se mogu ponovno postaviti često su manji od tradicionalnih osigurača, što ih čini lakšim za integraciju u kompaktne elektroničke uređaje.
Duži vijek trajanja:
Sposoban izdržati brojne prekostrujne događaje, što dovodi do duljeg ukupnog vijeka trajanja u usporedbi s tradicionalnim osiguračima.
Bez luka:
Osigurači koji se mogu poništiti ne proizvode iskre ili iskrenje tijekom kvara, povećanje sigurnosti.
