मोटर थर्मल प्रोटेक्टर को सही ढंग से कैसे स्थापित करें?

यह सुनिश्चित करने के लिए कि मोटर थर्मल प्रोटेक्टर सही ढंग से स्थापित है और विश्वसनीय रूप से संचालित होता है, मोटर प्रकार और अनुप्रयोग परिदृश्य के आधार पर निम्नलिखित प्रमुख स्थापना चरण और सावधानियां हैं:

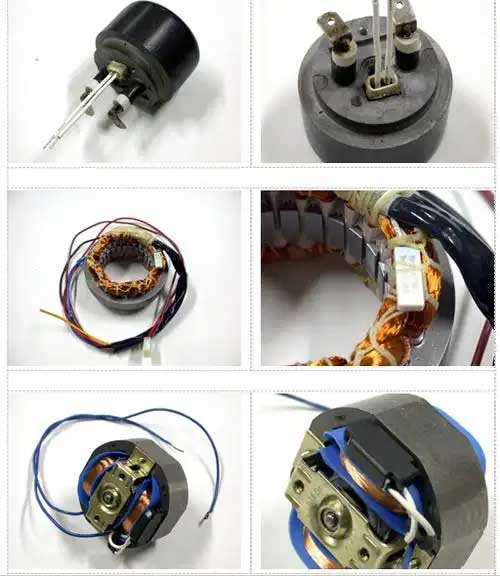

मोटर कॉइल पर थर्मल प्रोटेक्टर कैसे स्थापित करें

🔧 ‍मैं. मुख्य स्थापना चरण
रक्षक का पता लगाएँ:
मोटर के डिज़ाइन और ऑपरेटिंग वातावरण के आधार पर थर्मल प्रोटेक्टर के लिए सर्वोत्तम स्थान निर्धारित करें. इसे गर्मी उत्पादन की सटीक निगरानी के लिए तैनात किया जाना चाहिए.

तारों:
सही और सुरक्षित कनेक्शन सुनिश्चित करने के लिए निर्माता के वायरिंग आरेखों का सावधानीपूर्वक पालन करें. गलत वायरिंग से खराबी या गलत रीडिंग हो सकती है.
सुरक्षा सेटिंग्स:
मोटर के डिज़ाइन और ऑपरेटिंग वातावरण के अनुसार प्रोटेक्टर पर तापमान सीमा को समायोजित करें. यह सुनिश्चित करता है कि प्रोटेक्टर मोटर को ज़्यादा गरम होने से पहले बंद कर देता है.

सुरक्षित स्थापना:
सुनिश्चित करें कि प्रोटेक्टर सुरक्षित रूप से लगा हुआ है और कोई भी तार खुला या क्षतिग्रस्त नहीं है.

परीक्षण:
स्थापना के बाद, यह सत्यापित करने के लिए थर्मल प्रोटेक्टर का परीक्षण करें कि यह सही तापमान सेटिंग पर ट्रिप करता है.
महत्वपूर्ण विचार:
सुरक्षा: किसी भी विद्युत उपकरण पर काम करने से पहले हमेशा बिजली काट दें.
अधिभार संरक्षण: सुनिश्चित करें कि ओवरलोड को रोकने के लिए थर्मल प्रोटेक्टर ठीक से सेट है, जो मोटर को नुकसान पहुंचा सकता है.
दस्तावेज़ीकरण से परामर्श लें: विशिष्ट निर्देशों और वायरिंग आरेखों के लिए निर्माता के दस्तावेज़ देखें.
इन चरणों का पालन करके, आप यह सुनिश्चित कर सकते हैं कि आपका मोटर थर्मल प्रोटेक्टर सही ढंग से स्थापित है और मोटर को अत्यधिक गरम होने से प्रभावी ढंग से बचाता है.

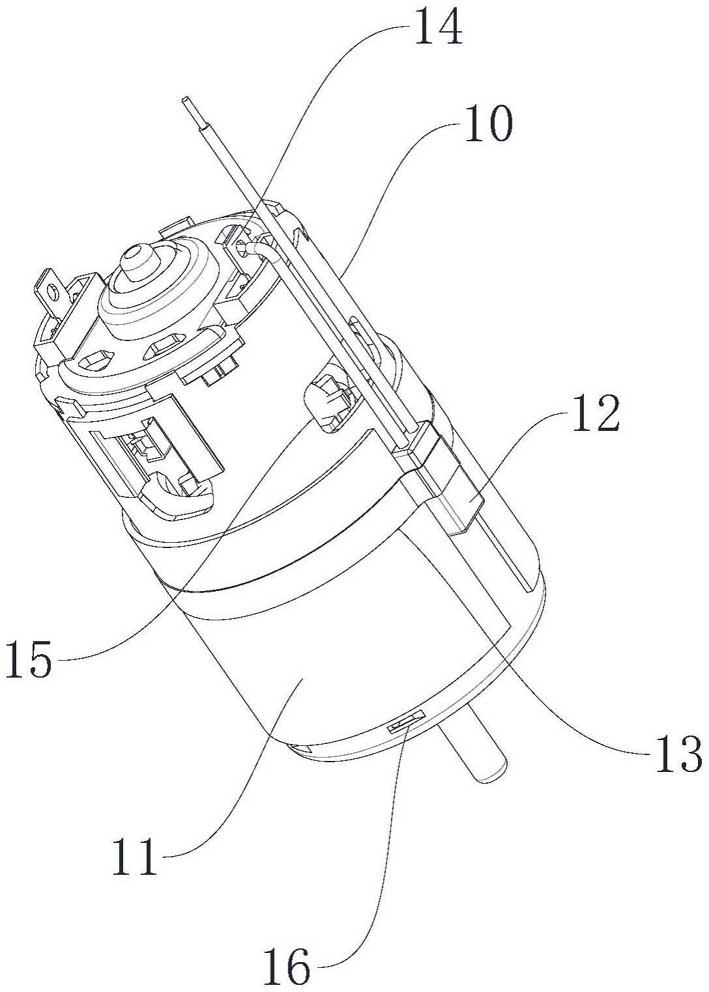

अंतर्निर्मित मोटर थर्मल रक्षक की स्थापना विधि

‌पावर-ऑफ ऑपरेशन
स्थापना से पहले, बिजली के झटके से होने वाली दुर्घटनाओं को रोकने के लिए मुख्य बिजली काट दी जानी चाहिए और बिजली की जाँच की जानी चाहिए.

‌स्थापना स्थिति निर्धारित करें
‌पारंपरिक मोटर: कॉन्टैक्टर आउटपुट और मोटर इनपुट के बीच श्रृंखला में कनेक्ट करें (मुख्य सर्किट);
‌स्टार-डेल्टा स्टार्टिंग मोटर: पूर्ण वर्तमान निगरानी सुनिश्चित करने के लिए अधिमानतः मुख्य सर्किट के शीर्ष पर स्थापित करें.
‌
वायरिंग विशिष्टता‌
‌पावर लाइन→प्रोटेक्टर इनपुट से कनेक्ट करें (चिह्नित “में” या “एल”);
‌मोटर लाइन‌→आउटपुट से कनेक्ट करें (चिह्नित “बाहर” या “टी1/टी2”);
‌लीड तार प्रसंस्करण: तार को क्षति से बचाने के लिए झुकने वाला बिंदु जड़ से ≥6 मिमी है.
‌
निश्चित विधि
खराब संपर्क के कारण यांत्रिक रेंगने से रोकने के लिए स्क्रू/रिवेट के साथ फिक्स करते समय एंटी-लूज़िंग वॉशर की आवश्यकता होती है.
काम की जांच
बिजली बहाल होने के बाद, पावर-ऑफ प्रतिक्रिया को ट्रिगर करने के लिए ओवरहीटिंग का अनुकरण करने के लिए इनपुट और आउटपुट टर्मिनलों की कनेक्टिविटी का पता लगाने के लिए मल्टीमीटर का उपयोग करें.

⚠️ ‌II. प्रमुख ख़तरे से बचने की मार्गदर्शिका

🔌 ‌III. विशेष परिदृश्यों के लिए सावधानियां
ऑटोमोबाइल मोटर
शुद्ध यांत्रिक संरक्षक अक्षम करें, और एकीकृत लिन बस के साथ स्मार्ट मॉड्यूल को प्राथमिकता दें (जैसे TI DRV5013) एंटी-पिंच फ़ंक्शन में हस्तक्षेप से बचने के लिए.
‌परिवर्तनीय आवृत्ति मोटर
रक्षक की जरूरत है >50इन्वर्टर से सेमी दूर, और विद्युत चुम्बकीय हस्तक्षेप को दबाने के लिए परिरक्षित तार को ग्राउंड किया जाता है.
‌माइक्रो मोटर (जैसे ड्रोन)‌
अंतर्निर्मित पीटीसी रक्षक (जैसे कि मुराता पॉज़िस्टर®) इसे सीधे वाइंडिंग्स से जोड़ने की आवश्यकता है, और ताप संचालन दक्षता में सुधार के लिए थर्मल ग्रीस लगाया जाना चाहिए.

‌परिशिष्ट: वर्तमान विनिर्देश सेट करना

स्थिर चलने वाली मोटर: करंट सेट करना = मोटर रेटेड करंट × (0.95~1.05)
मोटर को बार-बार चालू और बंद करना: करंट सेट करना = रेटेड करंट × 1.2 (समय रिले के साथ सहयोग करने की आवश्यकता है)

✅ ‍स्वीकृति मानक
रक्षक को मैन्युअल रूप से ट्रिगर करने के बाद, संपर्ककर्ता को भीतर यात्रा करनी चाहिए 0.5 सेकंड;
के लिए निरंतर संचालन के बाद 72 घंटे, टर्मिनल तापमान वृद्धि ≤40K है;
कंपन परीक्षण के बाद (आईएसओ 16750), सुरक्षा कार्य सामान्य है.

स्थापना आरेख उदाहरण:
प्लेनटेक्स्ट कॉपी कोड
[शक्ति] → [परिपथ वियोजक] → [contactor] → [थर्मल रक्षक] → [मोटर]
↑
[नियंत्रण सर्किट] ← [रक्षक सहायक संपर्क]
टिप्पणी: तीर वर्तमान दिशा को इंगित करता है

इस प्रक्रिया का पालन करने से बचा जा सकता है 90% स्थापना विफलताओं का. पहली स्थापना के बाद हर महीने संपर्कों के ऑक्सीकरण की जांच करने की सिफारिश की जाती है.
