Pinta -kiinnitys SMD -virran siru sulake Kiina Toimittaja

Useat kiinalaiset yritykset ovat erikoistuneet pintakiinnitysten valmistukseen (Smd) nykyiset sirusulakkeet, Dongguan YAXUN Electronics ja FBelec ovat merkittäviä esimerkkejä. Nämä yritykset tarjoavat erilaisia ​​SMD-sulaketyyppejä, mukaan lukien nopeasti vaikuttavat ja hitaita puhallusvaihtoehdot, ja palvelevat erilaisia ​​jännite- ja virtaluokituksia, Jotkut ovat erikoistuneet tiettyihin sovelluksiin, kuten autolaturiin.
Tässä on tarkempi katsaus joihinkin tärkeimpiin toimittajiin:
Dongguan YAXUN Electronics Co., Oy:

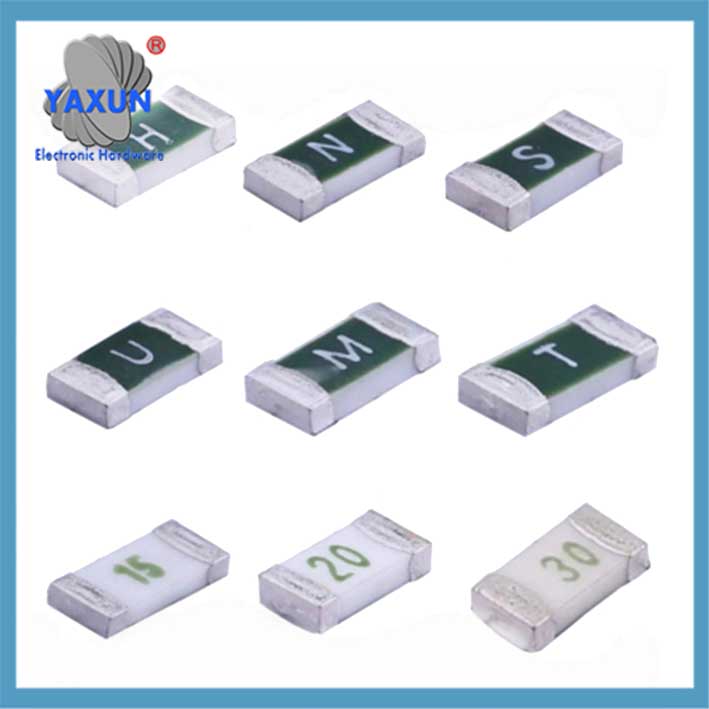

Tämä yritys on johtava piirisuojakomponenttien valmistaja, mukaan lukien SMD-sulakkeet, ja keskittyy vahvasti kodinkone- ja autoteollisuuteen. Ne tarjoavat eri kokoja (esim., 0603, 1032, 1206, 2410, 6125) ja tyypit (nopea isku, hitaasti isku).

2410/1808/6125 SMD sähkösulake 0,5A ~ 30A

Eaton Bussmann SMD sähkösulake 0603, 6125, 1206 0.25A-50A 32V

0603, 1206 SMD kertasulake 1~30A 32V, 63V

Sirusulakkeet ovat pienikokoisia piirisuojakomponentteja, jotka käyttävät pinta-asennustekniikkaa (SMT). Ne on jaettu pääasiassa kahteen luokkaan: kertakäyttöinen sulaketyyppi ja itsestään palautuva tyyppi. Seuraavassa on yksityiskohtainen johdanto luokittelun näkökulmista, toimintaperiaate, ja sovellus:
1. Ydinluokitus
Kertakäyttöinen sirusulake
Koon mukaan: YVA-standardipaketit, kuten 0402 (1.0× 0,5 mm), 0603 (1.6× 0,8 mm), ja 1206 (3.2× 1,6 mm).
Sulakkeen ominaisuuksien mukaan:
Hidas sulaketyyppi (T/TT merkki): sopii ylijännitevirtapiireihin, kuten moottoreihin ja muuntajiin;
Nopea sulaketyyppi (F/FF-merkki): käytetään tarkkuuspiireihin ilman ylijännitettä;
Tyypillinen rakenne: keraaminen neliöputkipaketti, täytetty kvartsihiekkakaarisammutusaineella, ja kaksikerroksinen elektrodirakenne johtavan vakauden parantamiseksi.

Nollattava sirusulake (Pptc)‌
Ydinmateriaali: polymeerihartsi ja johtavat hiukkaset yhdistetään, ja automaattinen nollaus saavutetaan lämpötilaherkkyyden avulla;
Työprosessi: kun ylivirtaa esiintyy, hartsi laajenee tukkien johtavan reitin, ja sen jälkeen kun vika on korjattu, johtavuus palautuu jäähtymisen jälkeen;
Yleiset koot: 0805, 1812, 2920, jne., ylläpitovirta 0,05-3,0 A.

2. Tärkeimmät tekniset ominaisuudet
Kiinnitysmekanismi: noudata Joulen lakia (Q=I²Rt), sulake lämpenee ja sulaa ylivirran sattuessa;
Ympäristönsuojeluprosessi: lyijytön hitsaustekniikka, yhteensopiva RoHS:n kanssa 2.0 standardit, johtaa sisältöä <1000ppm;
Suorituskyvyn optimointi:
Kvartsihiekkatäyttö lyhentää murtumisaikaa 0.1 sekunti (at 20 kertaa nimellisvirta);
Itsepalautumisen vastenopeus on kääntäen verrannollinen vikavirran voimakkuuteen.

3. Tyypillisiä sovellusskenaarioita
Kulutuselektroniikka: matkapuhelimen akut, USB-liitännän suojaus (yleisesti käytetty 0603 pakkaus);
Teolliset laitteet: ohjelmaohjatut kytkimet, Patch-paneelin turvayksiköt;
Autojen elektroniikka: ajoneuvon latauspiirin ylivirtasuoja.

SST1300 3A300V 2410 1808 6125 SMD sulake

Sirujen sulake 1808 Nykyinen Koac 2410 Smd ccf1n Normaali puhallus 1a 1,6a 2,5a 3,15a 4a 5a 6,3a 8a 10a 125v pinta -kiinnitys

0603 T1A-8A keraaminen sirusulake

4. Valintanäkökohdat
Nimellisvirran tulee olla suurempi kuin 1.25 kertaa käyttövirta;
Pulssin vastus on heikompi kuin lasiputkisulakkeiden, ja ylijännitevirran vaikutus on arvioitava;
Itsepalautustyyppi ei sovellu skenaarioihin, jotka edellyttävät täydellistä virrankatkaisusuojausta.

Nykyiset valtavirran valmistajat, kuten Oxis Electronics, ovat tuoneet markkinoille parempia nelikulmaisia ​​sirusulakkeita, jotka optimoivat liitäntöjen luotettavuuden messinkisten neliömäisten korkkien ja metalliseossulakkeiden avulla.

Useat kiinalaiset yritykset ovat erikoistuneet pintakiinnitysten valmistukseen (Smd) nykyiset sirusulakkeet, Dongguan YAXUN Electronics ja FBelec ovat merkittäviä esimerkkejä. Nämä yritykset tarjoavat erilaisia ​​SMD-sulaketyyppejä, mukaan lukien nopeasti vaikuttavat ja hitaita puhallusvaihtoehdot, ja palvelevat erilaisia ​​jännite- ja virtaluokituksia, Jotkut ovat erikoistuneet tiettyihin sovelluksiin, kuten autolaturiin.
Tässä on tarkempi katsaus joihinkin tärkeimpiin toimittajiin:
Dongguan YAXUN Electronics Co., Oy:
Tämä yritys on johtava piirisuojakomponenttien valmistaja, mukaan lukien SMD-sulakkeet, ja keskittyy vahvasti kodinkone- ja autoteollisuuteen. Ne tarjoavat eri kokoja (esim., 0603, 1032, 1206, 2410, 6125) ja tyypit (nopea isku, hitaasti isku).
