Ylivirtasuojaus | 5×20 6×30 MM -patruuna sulakkeet

Ylivirtasuojan sähkösulake on piirin suojalaite, joka katkaisee epänormaalin virran sulakemekanismin kautta. Sen ydintoiminto on sulake, kun virta ylittää nimellisarvon, taustalaitteiden suojaamiseksi. Seuraavassa on yksityiskohtainen selitys luokittelusta ja ominaisuuksista:

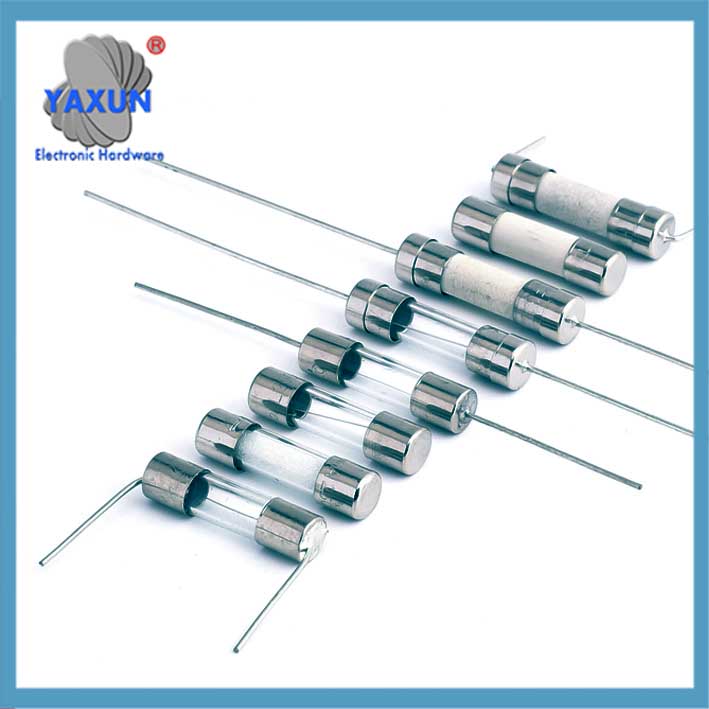

6×30 keraaminen sulakkeen ylivirtasuoja

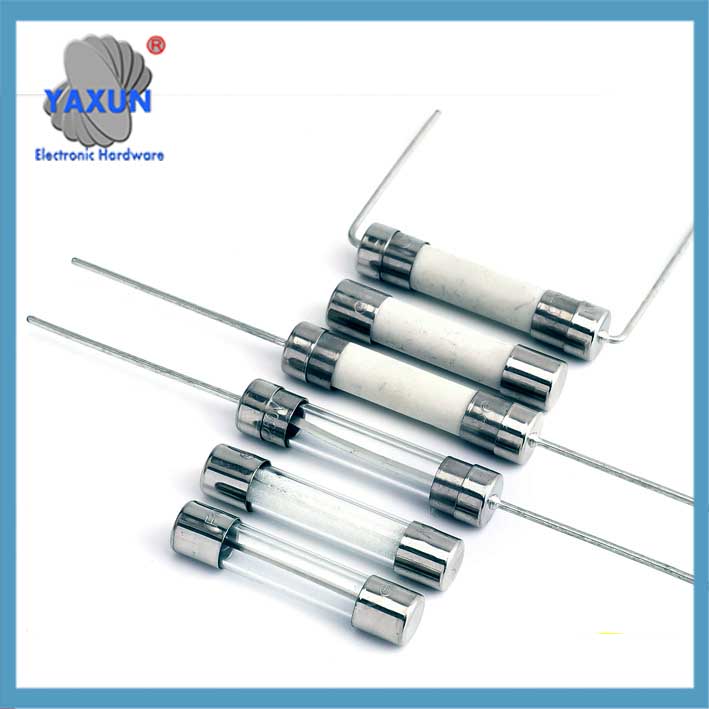

5×20 lasisulakkeen ylivirtasuoja

3.6×10 mm Kasetti Sulakkeet ylivirtasuojaan

Perinteinen sulaketyyppinen sulake
Toimintaperiaate:
Kun virta ylittää rajan, metallisula sulaa joulen lämpöilmiön vuoksi ja katkaisee piirin, joka on kertakäyttöinen suojalaite. Tyypillinen vasteaika on millisekunteina, ja oikosulkusuojaus vaatii nopean sulatuksen (kuten lasiputken sulakkeen sulamisaika ≤40ms) ‌. Sulattava linkki:
Sulake sisältää pienen, johtava lanka tai nauha (sulava linkki) suunniteltu sulamaan tai höyrystymään, kun sen läpi kulkeva virta ylittää sen nimelliskapasiteetin.
Ylivirtasuojaus:
Tämä sulatustoiminto avaa piirin, keskeyttää sähkövirran ja estää lisävahingot.
Kertakäyttöinen:
Sulakkeet on suunniteltu kertakäyttöön ja ne on vaihdettava, kun ne katkaisivat piirin.

Luotettavuus: Sulakkeet tunnetaan luotettavuudestaan ​​ylivirtojen katkaisemisessa.
Kustannustehokkuus: Ne ovat yleensä edullisia verrattuna muihin ylivirtasuojalaitteisiin.
Yksinkertaisuus: Suunnittelu on yksinkertainen, tehdä niistä helppo ymmärtää ja käyttää.
Lajike: Sulakkeita on erikokoisia, muotoja, ja nykyiset luokitukset eri sovelluksiin.
Tyypit: Sulakkeet luokitellaan eri luokkiin (esim., L, RK1, RK5, T, J, CC, jne.) käsitellä tiettyjä ylivirtaskenaarioita ja suorituskykyvaatimuksia.

Tyypit ja rakenteet Plug-in-tyyppi: käytetään yleisesti autopiireissä, virta 1-120A, jaettu neljään eritelmään ultrapienistä suuriin.
SMD tyyppi: SMD pakkaus, sopii korkeatiheyksisille piirilevyille, joka sisältää kvartsihiekkakaarisammutusainetta.
Lasiputken tyyppi: läpinäkyvä kuori on kätevä sulakkeen tilan tarkkailuun, virta 0,5-80A.

‌Avainparametrit‌ ‌ Nimellisvirta/jännite‌: kuten 250V/10A hidaskatkoinen tyyppi, sitä on vähennettävä sen mukaan 75% (UL standardi) tai 90% (IEC standardi) todellisesta virrasta.
Kiinnitysominaisuudet: nopean tauon tyyppi (oikosulun esto) ja hitaan tauon tyyppi (jännityksen esto).

Milloin sulakkeita käytetään?
Haarapiirit:
Sulakkeita käytetään yleisesti kotitalouksien ja kaupallisissa sähköjärjestelmissä yksittäisten piirien suojaamiseen.
Laitteiston suojaus:
Niitä voidaan käyttää laitteen tiettyjen komponenttien suojaamiseen, kuten muuntajia tai piirilevyjä.
Viive ja nopeavaikutteinen:
Sulakkeet voidaan suunnitella aikaviivesovelluksiin (esim., induktiivisille kuormille, joilla on suuri syöttövirta) tai nopeasti toimivia sovelluksia (esim., resistiivisille kuormille).

Itsepalautuva sulake (Pptc) Toimintamekanismi
Valmistettu korkeamolekyylisestä polymeeristä ja johtavista hiukkasista, hartsi laajenee lämmön vaikutuksesta ylivirran esiintyessä, tukkien polun, ja jäähtyy palauttaakseen alhaisen vastuksen vian poistamisen jälkeen‌1011. Vastenopeus on kääntäen verrannollinen virran voimakkuuteen (kuten 0805 paketti toisen tason suojaus)‌.

Perinteisiin sulakkeisiin verrattuna

Esimerkkejä ylivirtaskenaarioista:
Oikosulkuja:
Kun kaksi tai useampi johdin joutuu suoraan kosketukseen, luodaan matalaresistanssinen polku virralle, tapahtuu oikosulku.
Ylikuormitukset:
Kun piiriin kohdistuu sen kapasiteettia korkeampi virta pitkän aikaa, sitä pidetään ylikuormituksena.
Maadoitusvirheet:
Kun sähkö virtaa jännitteestä maahan (maata), sitä kutsutaan maasulkuksi.
Kaaren vikoja:
Nämä ovat vaarallisia sähköpurkauksia, joita voi esiintyä johdoissa tai sähkökomponenteissa.
Rajoitukset:
Vaihto: Sulakkeet on vaihdettava palamisen jälkeen, mikä voi olla epämukavaa.
Ei nollattavissa: Toisin kuin katkaisijat, sulakkeita ei voi nollata ja käyttää uudelleen.
Ei ehkä ole yhtä tarkka: Sulakkeet eivät välttämättä tarjoa samaa tarkkuutta katkaisuvirroissa kuin jotkut katkaisijat.
Lopuksi, sulakkeet ovat tärkeä osa sähköturvallisuutta, tarjoaa luotettavan ja kustannustehokkaan tavan suojata piirejä ja laitteita ylivirtojen vaaroilta.
