KSD301 lämpötilarajakytkin

KSD301 is a widely used bimetallic temperature-controlled Limit switch, mainly used for overheat protection or temperature control of electrical equipment. Its main features and information are as follows:

minä. Core Principle
KSD301 toteuttaa lämpötilansäädön bimetallisen lämpötila-anturielementin avulla: Kun laitteen lämpötila saavuttaa esiasetetun toimintalämpötilan, bimetallinauha vääntyy lämmön vaikutuksesta ja kytkee koskettimen välittömästi katkaisemaan piirin; sen jälkeen, kun lämpötila on laskenut nollauslämpötilaan, kosketin sulkeutuu automaattisesti ja palaa virtaan.

II. Key Parameters

Parametrit	‌Typical values	Huomautuksia
Rated voltage/current	AC 250V / 5A、10A、15A、16A	Applicable to resistive loads
Toimintalämpötila-alue	40°C–250°C	5°C steps available
‌Temperature accuracy‌	±2℃、±3℃、±5℃、±10℃	Depending on the model
Reset temperature difference	8–100℃ (muokattavissa oleva)	Action and reset temperature difference
Kosketusvastus	≤50mΩ
‌Insulation resistance	≥100MΩ
‌Mechanical life	≥100,000 times

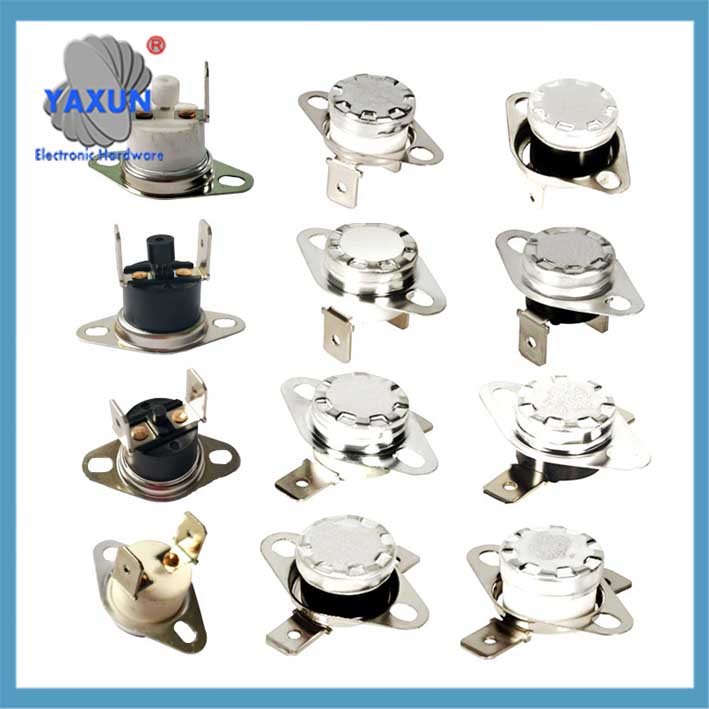

KSD301 lämpötilarajakytkin

KSD301 lämpötilakytkin

Dimensional parameters of KSD301 temperature switch

III. Specifications and Types
‌Contact Form‌
‌Normal Closed (NC): The contact disconnects when the temperature rises (most commonly used).
‌Normal Open (EI): The contact connects when the temperature rises.
‌Mounting Structure‌
Bent-leg/flat-angle terminals are optional (remarks are required when placing an order).
Enclosure protection level: IP00 (metal enclosure grounded).

IV. Typical Applications
Kodinkoneet: vesiautomaatit, riisinkeittimet, desinfiointikaapit, mikroaaltouunit, kahvikoneet.
Teolliset laitteet: ilmastointilaitteet, laminaattoreita, sähkölämmityslaitteet.
‌Automotive field‌: diesel filter heating system.

V. Procurement and selection
‌Temperature marking‌: The required operating temperature (such as 85°C, 125°C) and contact type must be specified when purchasing.

Tip‌: The operating temperature tolerance and reset temperature difference must be confirmed according to the specific model. The tolerance of some high-precision models is as low as ±2°C.

KSD301 Temperature Switch Parameters
