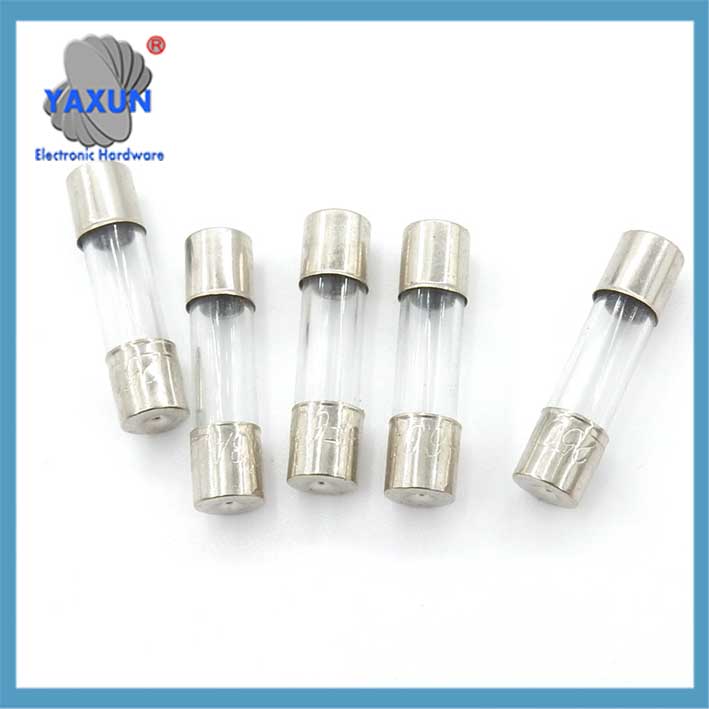

Lasi & Kiinassa valmistettu keraaminen 5 × 20 sulakeputki

Tietoa aiheesta on aika paljon 5*20 nopea- ja hidastoiminen aksiaalinen sulake lyijyllä. Tämä on lieriömäinen lasi- tai keraaminen putkimainen sulake, jonka halkaisija on 5 mm ja pituus 20 mm: nimellisvirta vaihtelee välillä 0,1 A - 30 A, ja nimellisjännite on yleensä 250V/125V.

Huomaa, että käyttäjä voi olla elektroniikkainsinööri tai huoltohenkilöstö, ja on erotettava nopeasti ja hitaasti vaikuttavat tyypit. Kirjaintunnistussääntö tuotemallissa: F tarkoittaa nopeasti vaikuttavaa ja T tarkoittaa hitaasti vaikuttavaa. Esimerkiksi, F1A250V on nopeasti toimiva tyyppi, jonka nimellisvirta on 1A. Nämä tiedot ovat ratkaisevan tärkeitä oikean valinnan kannalta, erityisesti hidasvaikutteinen tyyppi sopii moottorin kuormitukseen.

Turvallisuussertifikaatin suhteen, Tämän tyyppisissä sulakkeissa on yleensä CCC, UL ja muut sertifikaatit. Käyttäjien on kiinnitettävä erityistä huomiota, jos he suunnittelevat vientituotteita. On olemassa kaksi pääasiallista asennustapaa: lyijypinnoilla ja sulakepitimillä. Vedenpitävät ulkotyypit vaativat erityisiä vedenpitäviä sulakepitimiä.

Hintatekijöitä ei voida jättää huomiotta. Irtotavarana ostettaessa, yhden kappaleen hinta voi olla niinkin alhainen kuin $0.02, mutta sulakkeenpitimet vesitiiviillä toiminnoilla ovat kalliimpia. Jos käyttäjä ostaa irtotavarana, nämä tiedot voivat olla tärkeitä.

Littefuse -sulake 0314.250 5x20 mm yleinen malli Nopeatoiminen keraaminen sulakeputki

Littelfuse Littelfuse lasisulakeputki 0313004.MXP 6x30mm 3AG putkisulake

Littefuse -sulake 0477.500 500V korkeajännite pieni keraaminen putki sulake 5x20

Seuraavassa on yhteenveto ‌5×20 mm sulakkeiden‌ ydintiedoista, mukaan lukien tekniset tiedot, tyyppejä, valintapisteet ja sovellusskenaariot:
🔧 ‌Minä. Perustiedot

II. Nopean ja hitaan tauon tyyppien erottaminen

‌💡 ​​‌Esimerkkimalli‌:
Pikatauko: F1A250V 5×20 (1A/250V pikakatkos)
Hidas tauko: T3.15A250V 5×20 (3.15A/250V hidas katkos)

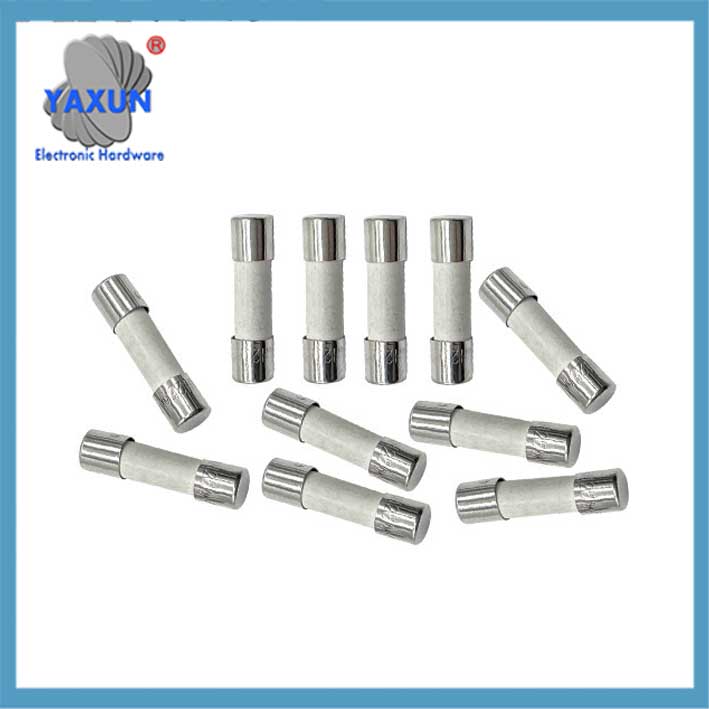

20Keraaminen nopeasti toimiva sulake 5mm x 20mm

T0,5A~30A L250V 5x20mm 0,5A 250V Hidas sulake Lasi Hidasvaikutusaika

Lasi sulakkeet 0.5 ~30 ampeeria 20 Mm X 5 Mm varten 12 250 volttiin asti

⚠️‌III. Tärkeimmät kohdat valinnassa

Nykyinen vastaavuus:
Nimellisvirta ≥ piirin suurin käyttövirta × ‌1,5–2 kertaa‌ (ylijännite yhteensopiva);
Moottorin kuormien tulee olla hidas-break-tyyppisiä (T) välttääksesi vääriä sulakkeita käynnistyksen aikana.
Jännitteen sovitus:
Sulakkeen nimellisjännitteen tulee olla ‌≥ piirin maksimijännite‌.
Sertifiointimerkki:
Turvallisuussertifikaatit, kuten CCC, UL, ja VDE‌ on läpäistävä (tuotteen etiketti tai pakkausohjeet).

🔌 ‌IV. asennus ja tarvikkeet
Pin tyyppi:
Neula lyijyllä (suora hitsaus)
Ei lyijyä (on käytettävä sulakkeenpitimen kanssa)
Sulakkeen pidike:
Vedenpitävä tyyppi (kuten H3-520E, sopii ulkokäyttöön)
Vakiopistorasian tyyppi (kuten ST 4-HESI, teollinen riviliitin)

💎V. merkki ja hintaviite

⚠️ ‌Väärän vaihdon vaara‌:
Poista nopea tauko käytöstä korvataksesi hitaan tauon (kuten moottoripiiri), muutoin käynnistysylipaine aiheuttaa sulakkeen palamisen;
Kun vaihdetaan, nykyinen, jännitteen ja sulakkeen tyypin on oltava tiukasti yhteensopivat.
