سطح SMD SMD FUSE FUSE فعلی تأمین کننده چین

چندین شرکت مستقر در چین در تولید پایه های سطحی تخصص دارند (SMD) فیوزهای تراشه فعلی, با Dongguan YAXUN Electronics و FBelec نمونه های برجسته هستند. این شرکت ها انواع فیوزهای SMD را ارائه می دهند, از جمله گزینه های سرعت عمل و ضربه آهسته, و درجه بندی های مختلف ولتاژ و جریان را تامین می کند, با برخی از متخصصان در کاربردهای خاص مانند شارژر خودرو.
در اینجا نگاهی دقیق تر به برخی از تامین کنندگان کلیدی است:
شرکت الکترونیک دونگوان یاکسون, Ltd.:
این شرکت تولید کننده عمده قطعات حفاظت مدار می باشد, از جمله فیوزهای SMD, و تمرکز زیادی روی صنایع لوازم خانگی و خودرو دارد. آنها اندازه های مختلفی را ارائه می دهند (به عنوان مثال, 0603, 1032, 1206, 2410, 6125) و انواع (ضربه سریع, ضربه آهسته).

2410/1808/6125 فیوز الکتریکی SMD 0.5A~30A

فیوز الکتریکی Eaton Bussmann SMD 0603, 6125, 1206 0.25A-50A 32V

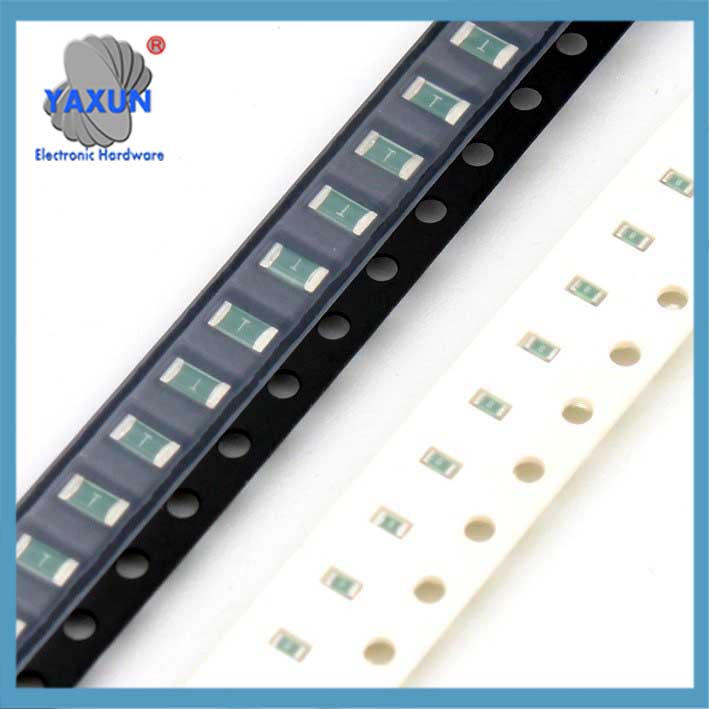

0603, 1206 فیوز یکبار مصرف SMD 1~30A 32V, 63حرفهای

فیوزهای تراشه قطعات حفاظتی مدار مینیاتوری هستند که از فناوری نصب سطحی استفاده می کنند (SMT). آنها عمدتاً به دو دسته تقسیم می شوند: نوع فیوز یکبار مصرف و نوع خود بازیابی. در زیر مقدمه ای مفصل از جنبه های طبقه بندی آورده شده است, اصل کار, و کاربرد:
1. طبقه بندی هسته
فیوز تراشه ای یکبار مصرف
با اندازه: بسته های استاندارد EIA مانند 0402 (1.0× 0.5 میلی متر), 0603 (1.6× 0.8 میلی متر), وت 1206 (3.2× 1.6 میلی متر).
با مشخصات فیوز:
نوع فیوز کند (علامت T/TT): مناسب برای مدارهای دارای جریان افزایشی مانند موتورها و ترانسفورماتورها;
نوع فیوز سریع (علامت F/FF): برای مدارهای دقیق بدون نوسان استفاده می شود;
ساختار معمولی: پکیج لوله مربع سرامیکی, پر از محیط خاموش کننده قوس شن کوارتز, و طراحی الکترود دو لایه برای بهبود پایداری رسانا.

فیوز چیپ قابل تنظیم مجدد (PPTC)‌
مواد اصلی: رزین پلیمری و ذرات رسانا ترکیب شده اند, و تنظیم مجدد خودکار از طریق حساسیت دما به دست می آید;
روند کار: زمانی که جریان اضافه رخ می دهد, رزین منبسط می شود تا مسیر رسانا را مسدود کند, و بعد از رفع عیب, رسانایی پس از سرد شدن بازیابی می شود;
اندازه های رایج: 0805, 1812, 2920, و غیره, حفظ جریان 0.05-3.0A.

2. مشخصات فنی کلیدی
مکانیسم فیوزینگ: از قانون ژول پیروی کنید (Q=I²Rt), فیوز با جریان بیش از حد گرم می شود و ذوب می شود;
فرآیند حفاظت از محیط زیست: تکنولوژی جوشکاری بدون سرب, مطابق با RoHS 2.0 استانداردها, محتوای سرب <1000ppm;
بهینه سازی عملکرد:
پر کردن شن کوارتز زمان شکستن را کوتاه می کند 0.1 ثانیه (در 20 برابر جریان نامی);
سرعت پاسخ خود بازیابی با شدت جریان خطا نسبت معکوس دارد.

3. سناریوهای کاربردی معمولی
electronics consumer ‌: باتری های تلفن همراه, حفاظت از رابط USB (معمولا استفاده می شود 0603 بسته بندی);
‌ تجهیزات صنعتی ‌: سوئیچ های کنترل شده با برنامه, واحدهای امنیتی پچ پنل;
electronics automotive ‌: حفاظت در برابر جریان اضافه مدار شارژ خودرو.

SST1300 3A300V 2410 1808 6125 فیوز SMD

فیوز تراشه 1808 کواک فعلی 2410 SMD CCF1N BLOW NORMAL 1A 1.6A 2.5A 3.15A 4A 5A 6.3A 8A 10A 125V سطح سطح

0603 فیوز تراشه سرامیکی T1A-8A

4. ملاحظات انتخاب
جریان نامی باید بیشتر از 1.25 برابر جریان کاری;
مقاومت پالس ضعیف تر از فیوزهای لوله شیشه ای است, و تاثیر جریان افزایشی نیاز به ارزیابی دارد;
نوع خود بازیابی برای سناریوهایی که نیاز به حفاظت کامل از خاموش شدن برق دارند مناسب نیست.

سازندگان جریان اصلی کنونی مانند Oxis Electronics فیوزهای تراشه مربعی بهبود یافته را راه اندازی کرده اند, که قابلیت اطمینان اتصال را از طریق درپوش های مربعی برنجی و فیوزهای آلیاژی بهینه می کنند.
