بخاری ترموستاتیک PTC ولتاژ پایین

بررسی اجمالی محصول
بخاری های ترموستاتیک PTC ولتاژ پایین فقط به ولتاژ 3-24 ولت برای حفظ گرمایش دمای ثابت نیاز دارند.. اصل آنها این است که وقتی قدرت اعمال می شود, خود گرم شدن ترمیستور PTC باعث می شود مقاومت آن وارد منطقه انتقال شود, حفظ دمای سطح ثابت. این دما صرفاً به دمای کوری ترمیستور PTC و ولتاژ اعمال شده بستگی دارد., و تا حد زیادی مستقل از دمای محیط است.

بخاری های PTC دستگاه های گرمایشی هستند که برای استفاده از ویژگی های گرمایش دمای ثابت بخاری های ترموستاتیک PTC ولتاژ پایین طراحی شده اند.. در پایین- و کاربردهای گرمایش با توان متوسط, بخاری های PTC مزایای بی نظیری با عناصر گرمایش سنتی دارند, از جمله گرمایش با دمای ثابت, بدون شعله باز, راندمان تبدیل حرارت بالا, حداقل تاثیر ولتاژ منبع تغذیه, و طول عمر طولانی. استفاده از آنها در وسایل گرمایش الکتریکی به طور فزاینده ای مورد علاقه R&مهندسین دی.

المنت حرارتی PTC, المنت گرمایش PTC با روکش نقره برای سمپاش ها

12بخاری برقی هوا با دمای ثابت 220 ولت سرامیکی ptc, صفحه گرمایش آلومینیوم ریخته گری

صفحه گرمایش دمای ثابت PTC, صفحه گرمایش با دمای بسیار پایین

ترمیستورهای PTC برای گرمایش با دمای ثابت را می توان در اشکال و مشخصات مختلف ساخت.. اشکال رایج شامل دیسک ها می باشد, مستطیل ها, نوارها, حلقه ها, و سازه های لانه زنبوری. ترکیب این عناصر گرمایش PTC با اجزای فلزی می تواند بخاری های مختلف PTC با قدرت بالا ایجاد کند. توجه داشته باشید: با قدرت بالا, بخاری های ترموستاتیک PTC ولتاژ پایین نیاز به توان بسیار بالایی دارند. به عنوان مثال, یک بخاری 500 واتی با منبع تغذیه 12 ولت جریان کارکرد معمولی را می کشد 500 ÷ 12 = 41.67A. از این رو, منبع تغذیه باید حداقل 50 آمپر را تامین کند.

طراحی اپلیکیشن
با استفاده از اصل گرمایش دمای ثابت ترمیستورهای PTC, از جمله کاربردهای آن می توان به صاف کننده های مو اشاره کرد, گیره مو, گیره مو, پرم های یونی, perms, perms, گیره های سرامیکی, انبر مو, اتوهای فر کننده, شانه های برقی, فر کننده مو با یون منفی, ماساژورها, مواد دافع پشه, دستگاه پخش کویل پشه, پخش کننده های عطر, پخش کننده های عطر, تفنگ های چسب حرارتی, گرمایش حمام پا, فنجان قمقمه, آبگرمکن, قهوه سازها, گرم کننده های قهوه, بخاری های قهوه, فاضل آب, دستگاه پخش آب سرد و گرم, شیر گرم کن, گرمایش دوش, دافع پشه برقی, گرمکن دست, خشک کن ها, صفحات گرم برقی, اتوهای برقی, لحیم کاری برقی, چسب های برقی, بیگودی مو, دوش ها, خشک کن کفش, خشک کن کفش, گرمکن پا, صفحات گرمایش برقی, آنالایزرهای طیف, طیف درمانی, دستگاه های فیزیوتراپی, گرمایش مادون قرمز, کاربراتور موتور سیکلت, مرطوب کننده های برقی, و گرمایش ضد رطوبت برای ابزارهای الکتریکی. دستگاه جوجه کشی با دمای ثابت, بطری قمقمه الکترونیکی, جعبه های عایق شده, فنجان های عایق شده, سینی های عایق شده, کابینت های عایق شده, صفحات گرم برقی, دستگاه های گرما درمانی, قهوه سازها, دستگاه های ذوب موم, ژنراتورهای بخار, مرطوب کننده ها, اکسترودرهای شکلاتی, آهن لحیم کاری, تجهیزات طب سوزنی, کاتترهای ادراری, گرمکن پا, دست خشک کن, دستگاه های آب نبات پنبه ای, ماساژورها, بخاری های کوچک هوای گرم, سشوار, کنترل گرمایش کابینت و سیستم های ضد رطوبت, مانیتورها, کوره های برقی, اجاق های توستر, کیت های قطره ای IV, تجهیزات پزشکی, لوازم خانگی, لوازم کوچک, و بیشتر.

بخاری های PTC ولتاژ پایین
ظاهر و ساختار

مدل	مقاومت درجه حرارت 25℃/Ω	دمای سطح /℃	ولتاژ نامی /حرفهای	طول L/mm	عرض W/mm	ضخامت T/mm
MZ9-L35W6T2.1V12T60	10~ 30	60± 10	12	35	6	2.1
MZ9-L35W6T2.1V12T70	10~ 30	70± 10	12	35	6	2.1
MZ9-L35W5T2.1V12T180	10~ 30	180± 10	12	35	5	2.1
MZ9-L35W5T2.1V12T240	10~ 30	240± 10	12	35	5	2.1
MZ9-L35W5T2.1V12T270	10~ 40	270± 10	12	35	5	2.1
MZ9-L24W15T1.15V12T120	2~ 12	120± 10	12	24	15	1.15
MZ9-L24W15T1.15V12T140	2~ 12	140± 10	12	24	15	1.15
MZ9-L24W15T1.15V12T180	2~ 12	180± 10	12	24	15	1.15
MZ9-Φ5T1.1V12T50	80~ 150	50±5	12	F5		1.1
MZ9-Φ10T1.2V12T70	5~ 30	70± 10	12	Φ10		1.2
MZ9-Φ13T2.5V12T80	10~ 30	80± 10	12	F13		2.5
MZ9-Φ8T1.85V12T90	10~ 30	90± 10	12	F8		1.85
MZ9-Φ6T1.85V12T100	10~ 30	100± 10	12	F6		1.85
MZ9-Φ10T2.5V12T120	10~ 30	120± 10	12	Φ10		2.5
MZ9-Φ16T1.1V12T160	2~ 30	160± 10	12	F16		1.1
MZ9-Φ20T1.5V12T200	2~ 30	200± 10	12	Φ20		1.5

دما را می توان بین 50 تا 200 درجه سانتی گراد طراحی کرد, و ولتاژهای کاری را می توان بین 3 تا 50 ولت طراحی کرد, بسته به نیاز مشتری.

نکاتی در مورد استفاده
1) بخاری PTC دارای کنترل خودکار دمای ثابت است, از بین بردن نیاز به سیستم کنترل دما. این جزء اصلی تمام بخاری های PTC است.
2) چهار نوع الکترود موجود است: نیکل الکترولس + نقره ای, آلومینیوم ذوب شده, آلومینیوم چاپ شده + نقره ای, و آلومینیوم چاپ شده است.
3) برخلاف محصولاتی که برای ولتاژ شبکه طراحی شده اند, محصولات کم ولتاژ زمانی که ولتاژ عملیاتی بیش از بیش از 25%.
4) هنگامی که چندین بخاری PTC با هم استفاده می شود, آنها باید به صورت موازی متصل شوند, در سریال نیست.
5) این محصول فاقد سیم سربی و عایق می باشد. اگر این امکان پذیر نیست, لطفا یک مدل با یک فیلم عایق خارجی یا یک مدل فلزی انتخاب کنید.

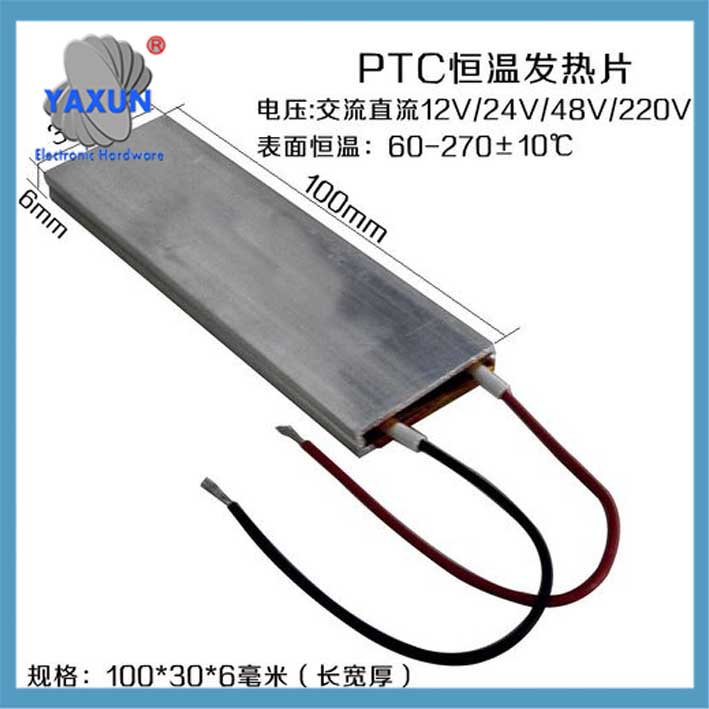

بخاری PTC با محفظه فلزی ولتاژ پایین

ظاهر و ساختار

نکاتی در مورد استفاده
1) پس از اعمال برق، قدرت گرمایش به تدریج کاهش می یابد, در نهایت تثبیت می شود. قدرت پایدار بستگی به شرایط عملیاتی دارد. قدرت همان بخاری PTC بسته به شرایط کار می تواند چندین بار متفاوت باشد. هر چه سریعتر اتلاف گرما انجام شود, قدرت پایدار بیشتر است; هر چه دمای سطح PTC بالاتر باشد, قدرت بالاتر.
2) دمای سطح بخاری PTC توسط خود PTC کنترل می شود و با قطع مدار قابل کنترل است., اما با تنظیم ولتاژ نمی توان آن را کنترل کرد.
3) PTC ها ذاتا بسیار قابل اعتماد هستند و طول عمر بالایی دارند, اما مونتاژ نادرست می تواند باعث بی ثباتی برق و دما شود.
4) هنگام استفاده از چندین PTC, آنها باید به صورت موازی متصل شوند, در سریال نیست.

ما می توانیم محدوده دما را از 50 درجه سانتیگراد تا 280 درجه سانتیگراد و محدوده ولتاژ عملیاتی از 3 ولت تا 50 ولت را با توجه به نیاز مشتری طراحی کنیم..
