توابع و کاربردهای فیوزهای الکترونیکی (جنجال)

یک آبگیر (به آن پیوند efuse نیز می گویند) یک قطعه الکترونیکی است که برای محافظت از مدار در برابر جریان بیش از حد یا گرمای بیش از حد استفاده می شود. عملکرد اصلی آن این است که به طور خودکار در موقعیت های غیرعادی دمیده شود تا مدار را قطع کند. موارد زیر نکات کلیدی آن است:
من. اصل و ساختار اصلی

اصل کار

هنگامی که جریان به طور غیر طبیعی افزایش می یابد, هادی به دلیل مقاومت گرم می شود (طبق فرمول Q=I2RTQ=I2RT), و زمانی که به نقطه ذوب مواد مذاب رسید, به طور خودکار ذوب می شود, بدین ترتیب مدار قطع می شود.

ساختار پایه

مواد ذوب شده: آلیاژ سرب - آنتیموان (نقطه ذوب پایین, مقاومت بالا) در روزهای اولیه استفاده می شد, و نقره ای, مس یا آلیاژهای خاص بیشتر در دوران مدرن استفاده می شود.

فرم بسته بندی: از جمله لوله های شیشه ای (مانند 5×20 میلی متر, 6× 32 میلی متر, 3.6× 10 میلی متر), لوله سرامیکی, ورق (برای خودروها), نوع پچ SMD, OTC.

حفاظت بیش از حد:
فیوزهای الکترونیکی جریان جریان را زمانی که از یک آستانه از پیش تعیین شده فراتر رود، قطع می کنند, جلوگیری از آسیب به قطعات حساس الکترونیکی.

حفاظت از اتصال کوتاه:
آنها به سرعت اتصال کوتاه را شناسایی و قطع می کنند, که مسیرهای کم مقاومتی هستند که باعث جریان بیش از حد می شوند.

حفاظت از اضافه بار:
EFuses در برابر شرایط جریان بیش از حد طولانی مدت محافظت می کند, مانند مواردی که در اثر بار نامطلوب ایجاد می شود.

تشخیص و جداسازی عیب:
آنها می توانند برای شناسایی و جداسازی شرایط مختلف خطا طراحی شوند, از جمله جریان های هجومی, اضافه ولتاژ, جریان معکوس, و قطبیت معکوس.

خود تنظیم مجدد:
بسیاری از eFuse ها را می توان به صورت الکترونیکی بازنشانی کرد, به آنها اجازه می دهد تا پس از رفع عیب به حالت عادی برگردند, از بین بردن نیاز به جایگزینی فیزیکی.

نرخ ضربه قابل تنظیم:
برخی از eFuse ها نرخ حرکت قابل تنظیم را ارائه می دهند, امکان کنترل سرعت افزایش جریان را فراهم می کند, که می تواند در جلوگیری از آسیب ناشی از جریان های هجومی مفید باشد.

فیوز شیشه ای 5×20 تک 250/125 ولت قطع سریع و آهسته 32mA-20A

فیوز درون خطی 5×20 میلی متر و 1 X 1-4 فیوز شیشه ای سریع اینچ

5×20 میلی متر 3 بوها 3 آمپر 125 ولت 0.2×0.78 فیوزهای شیشه ای اینچ F3AL125V

III. طبقه بندی و سناریوهای کاربردی

تایپ کنید	ویژگی ها	برنامه های کاربردی معمولی
نوع ضربه سریع	واکنش بسیار سریع (<0.001 ثانیه), در مدارهای حساس استفاده می شود	تجهیزات نیمه هادی, محصولات الکترونیکی دقیق
نوع آهسته دم	اجازه اضافه بار کوتاه مدت را می دهد (0.01-0.1 ثانیه برای دمیدن), مقاومت جریان افزایشی	مدار راه اندازی موتور, آداپتور برق
فیوز دما	گرمای بیش از حد القایی, یکبار مصرف	وسایل گرمایشی مانند سشوار و پلوپز
فیوز فشار قوی	شامل اجزای نصب (مانند فنرهای بست) برای ساده کردن اتصال لوله	سیستم برق فشار قوی

کاربرد فیوزهای الکترونیکی:
الکترونیک خودرو:
eFuse ها در سیستم های مختلف خودرو استفاده می شوند, از جمله واحدهای کنترل موتور, سیستم های اطلاعات سرگرمی, و سیستم های ایمنی.

اتوماسیون صنعتی:
آنها در کنترل کننده های منطقی قابل برنامه ریزی استفاده می شوند (PLC ها), سیستم های کنترل موتور, و سایر تجهیزات اتوماسیون صنعتی.

لوازم الکترونیکی مصرفی:
eFuse ها در گوشی های هوشمند یافت می شوند, لپ تاپ ها, قرص ها, و سایر دستگاه های قابل حمل.

مراکز داده:
آنها در واحدهای توزیع برق و رک های سرور برای محافظت از زیرساخت های حیاتی استفاده می شوند.

سیستم های Hot-Swap:
eFuse ها در سیستم هایی که در آن اجزاء می توانند در حین کارکردن سیستم اضافه یا حذف شوند، محافظت می کنند.

سیستم های مدیریت باتری:
آنها در مدارهای شارژ و دشارژ باتری برای جلوگیری از شرایط اضافه جریان و اضافه ولتاژ استفاده می شوند.

توزیع برق:
فیوزهای الکترونیکی در واحدهای توزیع برق و منابع تغذیه برای محافظت در برابر جریان اضافه و اتصال کوتاه استفاده می شوند..

حفاظت از مدار عمومی:
فیوزهای الکترونیکی را می توان در هر مدار الکترونیکی که حفاظت از جریان اضافه مورد نیاز است استفاده کرد.

6×30, 6.3×32 لوله فیوز شیشه ای شکستن سریع و آهسته 250V/125V 250mA-20A

5×20 سرامیک eFuse 00mA 1A 2A 3A 4A 5A 6.3A 8A 10A 12A 15A 16A 20A 25A 30A

فیوز سرامیکی سریع سریع 630 میلی آمپر (0.63بوها) 250حرفهای, 5x20 میلی متر (3/16 اینچ x 3/4 اینچ)

III. مشخصات استفاده کلیدی
جایگزینی مواد ممنوع
سیم مسی یا سیم آهنی را نمی توان به عنوان جایگزین استفاده کرد (مقاومت کم, نقطه ذوب بالا), که ممکن است به دلیل عدم دمیدن به موقع باعث حادثه شود.
عوامل انتخاب
جریان نامی: باید کمی بیشتر از حداکثر جریان کاری مدار باشد (مانند فیوز 6 آمپر برای مدار 5 آمپر).
شکستن ظرفیت: باید از حداکثر جریان اتصال کوتاه مدار بیشتر باشد (مانند اتصال کوتاه 100A, ظرفیت شکست ≥100A).
دمای محیط: درجه بندی برای محیط با دمای بالا مورد نیاز است.

سریع-آهسته, روزه 6125 فیوز تراشه 20A, 30بوها, 40بوها, برای حفاظت از مدار بسته باتری انرژی جدید

فیوز کارتریج مینیاتوری Pico نوع مقاومت میکرو فیوز 250 ولتی با سرب محوری سبز با اثر سریع و سریع

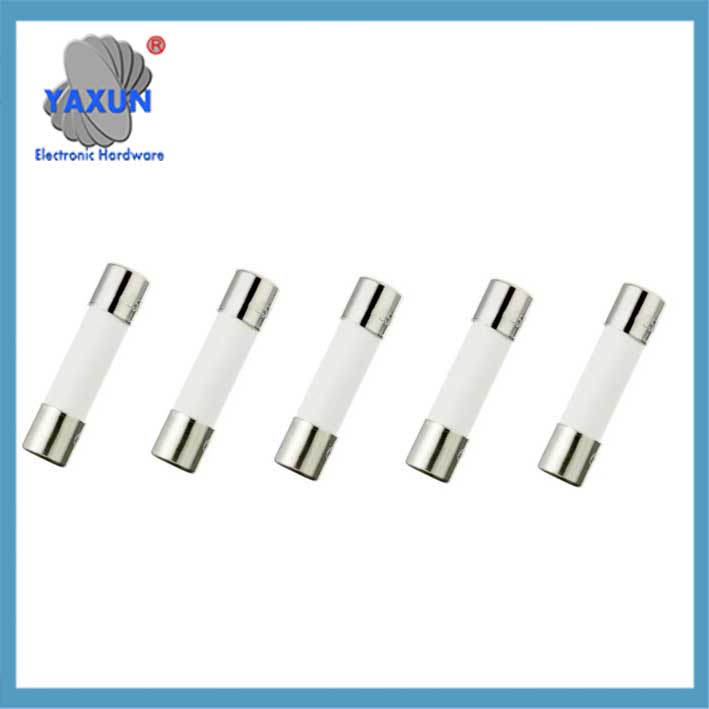

6×30 6.35×32 لوله فیوز سرامیکی ولتاژ بالا 200mA-50A 500V/600V/750/1000V

من. پیشرفت تکنولوژیک
تشخیص خودکار: مانند اجزای انتقال مواد + دستگاه تشخیص بینایی ماشین, برای بهبود کارایی تولید فیوز و مرتب سازی.
بهینه سازی سازه: فیوزهای ولتاژ بالا از طراحی فنر گیره ای استفاده می کنند تا فرآیند نصب را ساده کنند.

توجه داشته باشید: بعد از سوختن فیوز, باید با یک محصول جدید با همان مشخصات جایگزین شود. برای مدل های لوله شیشه ای, وضعیت فیوز را می توان به صورت بصری مشاهده کرد تا مشخص شود که آیا نامعتبر است یا خیر.
