عملکرد سنسور دمای هوای ورودی خودرو را سفارشی کنید

دانش مرتبط با سنسور دمای هوای ورودی خودرو. این مشکل در زمینه تعمیر و نگهداری خودرو و کنترل الکترونیک بسیار رایج است.

چند نکته کلیدی سنسور دمای هوای ورودی خودرو: اولی, همه مواد تاکید می کنند که این یک ضریب دمایی منفی است (NTC) سنسور ترمیستور, که مبنای درک اصل کار آن است. دوم, دو راه حل اصلی برای موقعیت نصب وجود دارد (قبل / بعد از دریچه گاز), اما عملکردها یکسان است. در قسمت علائم عیب, منابع متعدد مکرراً به تظاهرات معمولی مانند شروع دشوار و سرعت بی‌پایان بی‌ثبات اشاره کرده‌اند, که برای جلوگیری از افزونگی باید یکپارچه شوند.

به مقایسه تفاوت سنسورهای دمای ورودی و خروجی توجه ویژه ای داشته باشید. این نکته دانش برای درک ویژگی های سنسور دمای هوای ورودی بسیار مفید است, و ذکر مختصری از آن را در نظر بگیرید. از نظر پارامترهای فنی, ذکر شده است که تفاوت ولتاژ سیگنال در شرایط گرم و سرد ماشین بسیار ارزشمند است و می تواند منعکس کننده ویژگی های کاری دینامیکی سنسور باشد..

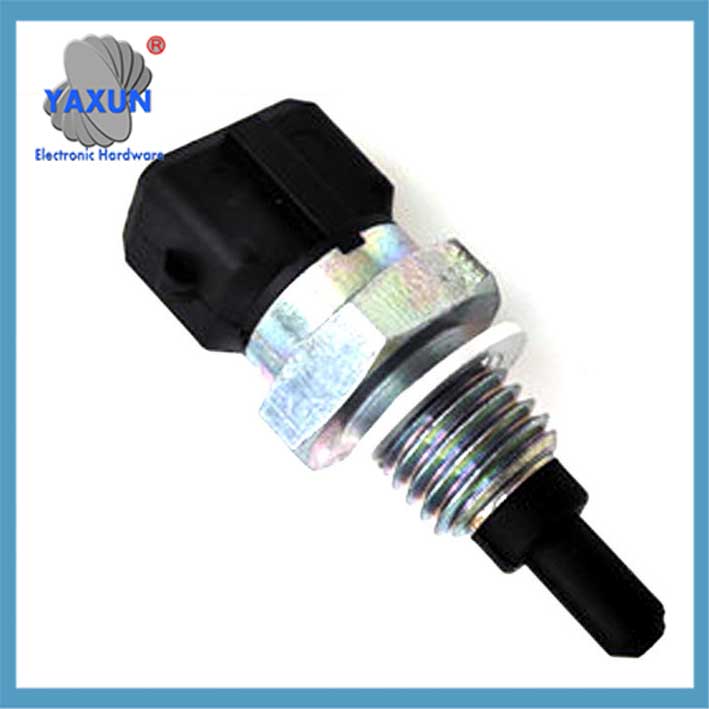

سنسور دمای هوای ورودی مرسدس بنز 105425717

سنسور دمای هوای ورودی 8942412010 برای تویوتا KL47-18-845 89424-12010

دمای هوای ورودی سنسور بوش Audi BMW OPEL SEAT VW HONDA OE 046906379

برای استفاده از یک ارائه ساختاریافته آماده شوید: ابتدا تعریف و اصول اصلی را بیان کنید, و سپس آن را در سه قسمت گسترش دهید: گردش کار, تابع, and fault.

سنسور دمای هوای ورودی (IAT) یک جزء کلیدی در سیستم مدیریت موتور است. برای نظارت بر دمای هوای ورودی به موتور و تبدیل داده ها به سیگنال های الکتریکی و انتقال آنها به واحد کنترل الکترونیکی استفاده می شود. (ECU) برای دستیابی به اصلاح دقیق پارامترهایی مانند حجم تزریق و زمان احتراق. موارد زیر نکات اصلی آن است:
من. اصل کار و ساختار
مولفه اصلی
اتخاذ ضریب دمایی منفی (NTC) درمانگر: با افزایش دما مقدار مقاومت کاهش می یابد, و مقدار مقاومت با کاهش دما افزایش می یابد.
تبدیل سیگنال
سنسور و ECU یک مدار بسته را تشکیل می دهند. ECU یک ولتاژ مرجع 5 ولت را فراهم می کند (خط THA) و دیگری یک خط زمین است (E2). تغییرات دما باعث تغییر مقاومت می شود, که به نوبه خود ولتاژ مدار را تغییر می دهد و سیگنال الکتریکی متناظر با دما تولید می کند.
سنسور IAT دمای هوای ورودی به منیفولد ورودی موتور را اندازه گیری می کند.
این اطلاعات برای ECU برای محاسبه مخلوط هوا و سوخت مناسب و زمان احتراق برای احتراق بهینه بسیار مهم است..
ECU یک ولتاژ به سنسور می فرستد و افت ولتاژ را در آن می خواند, که با دمای هوای ورودی مطابقت دارد.

ویژگی های سیگنال
حالت ماشین سرد: ولتاژ سیگنال مشابه سنسور دمای آب است;
حالت داغ ماشین: ولتاژ سیگنال حدود 2 تا 3 برابر سنسور دمای آب است.

سنسور دما 8Z0820535A مناسب برای آئودی A3 A4 S4 S5 Quatt Q3 Q5 Q7 VW Golf

MD326170 13650-56B00 قابل استفاده برای سنسور دمای آب ورودی Mitsubishi Lancer

سنسور دمای هوای ورودی IAT, MAT, کیت ACT برای جنرال موتورز 25036751 25037225 25037334

II. محل نصب و عملکرد

محل نصب
در لوله ورودی یا جریان سنج هوا قرار دارد, یا قبل از گاز (لوله ورودی) یا بعد از گاز (منیفولد ورودی).
عملکرد اصلی
اصلاح نسبت هوا به سوخت: هوای با دمای پایین تراکم بالایی دارد, بنابراین ECU مقدار تزریق سوخت را افزایش می دهد; هوای با دمای بالا چگالی کمی دارد, بنابراین مقدار تزریق سوخت کاهش می یابد تا از راندمان احتراق بهینه اطمینان حاصل شود.
پیشگیری از ضربه زدن: هوای ورودی با دمای بالا مستعد ضربه زدن است, بنابراین ECU زاویه پیشروی جرقه را متناسب با آن تنظیم می کند.
محافظ توربو: برای جلوگیری از آسیب ناشی از گرمای بیش از حد، دمای هوا را پس از شارژ سوپرشارژ کنترل کنید.

III. علائم خطا و تشخیص
پدیده های خطای معمولی
شروع مشکل, سرعت آرام ناپایدار, و شتاب ضعیف;
انتشار بیش از حد اگزوز (دود سیاه);
چراغ عیب موتور روشن است.
علل و آثار عیب

نوع خطا	عملکرد جریان داده	تاثیر روی مخلوط	علت ریشه ای
زمین بد	دمای غیر عادی پایین	خیلی پولدار	عرض پالس تزریق افزایش یافت
اتصال کوتاه سنسور	دمای غیرعادی بالا	خیلی لاغر	عرض پالس تزریق کاهش یافت
مدار باز سنسور	از دست دادن سیگنال	خیلی لاغر	ECU از مقدار از پیش تعیین شده استفاده می کند, شروع دشوار است

روش تشخیص
تشخیص مقاومت: سنسور را بردارید, مقدار مقاومت را پس از گرم کردن اندازه گیری کنید (مانند استفاده از سشوار), و آن را با مقدار استاندارد مقایسه کنید;
تشخیص ولتاژ: وقتی سوئیچ جرقه زنی روشن است, ولتاژ بین THA و E2 را اندازه گیری کنید (حدود 0.5 تا 3.4 ولت در دمای معمولی).

IV. تفاوت با سایر سنسورهای دمایی در مقایسه با سنسور دمای اگزوز

پارامترها	سنسور دمای مصرف	سنسور دمای اگزوز
محدوده کاری	-40℃~150℃	200℃~1000℃ (حتی بالاتر)
محل نصب	لوله ورودی/متر جریان هوا	منیفولد اگزوز/نزدیک مبدل کاتالیزوری سه طرفه
عملکرد اصلی	بهینه سازی نسبت هوا به سوخت	محافظت از کاتالیزور, کنترل بازسازی DPF
نیازهای مادی	بسته بندی معمولی (رزین پلاستیکی/اپوکسی)	محفظه فلزی مقاوم در برابر دمای بالا (مانند فولاد ضد زنگ)

حرفهای. تکامل و اهمیت فناوری
به عنوان یک کاربرد معمولی ترمیستور NTC, این سنسور از طریق خواص فیزیکی ساده به بازخورد دمایی با دقت بالا دست می یابد, که مستقیماً بر قدرت موتور تأثیر می گذارد, مصرف سوخت و سطح آلایندگی. اگرچه طراحی آن کوچک است, این یک بخش ضروری از سیستم کنترل الکترونیکی مدرن برای دستیابی به کنترل حلقه بسته است.

چرا عملکرد سنسور IAT را سفارشی کنیم؟?
تنظیم عملکرد:
تغییر سیگنال IAT می تواند راهی برای تنظیم دقیق عملکرد موتور باشد. به عنوان مثال, شبیه سازی دمای هوای ورودی کمی خنک تر گاهی اوقات می تواند منجر به مخلوط سوخت غنی تر و افزایش قدرت شود, به خصوص در موتورهای توربوشارژ.
غرامت برای تغییرات:
اگر سیستم ورودی هوای خود را اصلاح کرده اید (به عنوان مثال, منیفولد ورودی را تغییر داد, یک ورودی هوای سرد اضافه کرد), سنسور IAT ممکن است دماهای متفاوتی را نسبت به انبار بخواند. سفارشی کردن خروجی سنسور می تواند به جبران این تغییرات کمک کند.
آزمایش و آزمایش:
تغییر سنسور IAT می تواند راهی برای آزمایش پارامترهای مختلف موتور و مشاهده اثرات آن بر عملکرد باشد.

نحوه سفارشی سازی:
افزودن مقاومت:
در سری: افزودن یک مقاومت به صورت سری با سنسور IAT مقاومت کلی را افزایش می دهد, باعث می شود ECU دمای پایین تر را تفسیر کند.
به صورت موازی: افزودن یک مقاومت به صورت موازی باعث کاهش مقاومت کلی می شود, باعث می شود ECU دمای بالاتر را تفسیر کند.
پتانسیومتر (مقاومت متغیر):
یک پتانسیومتر به شما امکان می دهد مقاومت و, از این رو, دمای هوای ورودی درک شده به صورت دینامیکی.
این برای یافتن تنظیمات بهینه برای تنظیم خاص شما مفید است.
محل سنسور:
محل قرارگیری سنسور IAT نیز به دلیل خیساندن گرما می تواند بر خوانش آن تأثیر بگذارد. این را هنگام انجام تنظیمات در نظر بگیرید.
کالیبراسیون ECU:
برخی از ECU های پس از فروش به شما امکان می دهند مستقیماً خوانش سنسور IAT را کالیبره کنید, ارائه یک راه دقیق تر برای سفارشی کردن عملکرد آن.
