Mis on ülekuumenemiskaitseseade?

Ülekuumenemiskaitse on automaatjuhtimisseade, mis saavutab seadmete ohutuskaitse läbi temperatuuri jälgimise. Selle põhifunktsioon on vooluringi katkestamine või kaitsemehhanismi käivitamine, kui temperatuur ületab seatud läve, et vältida seadmete talitlushäireid või tulekahju tekitamist ülekuumenemise tõttu.. Järgmised on selle tehnilised üksikasjad ja rakenduse analüüs:

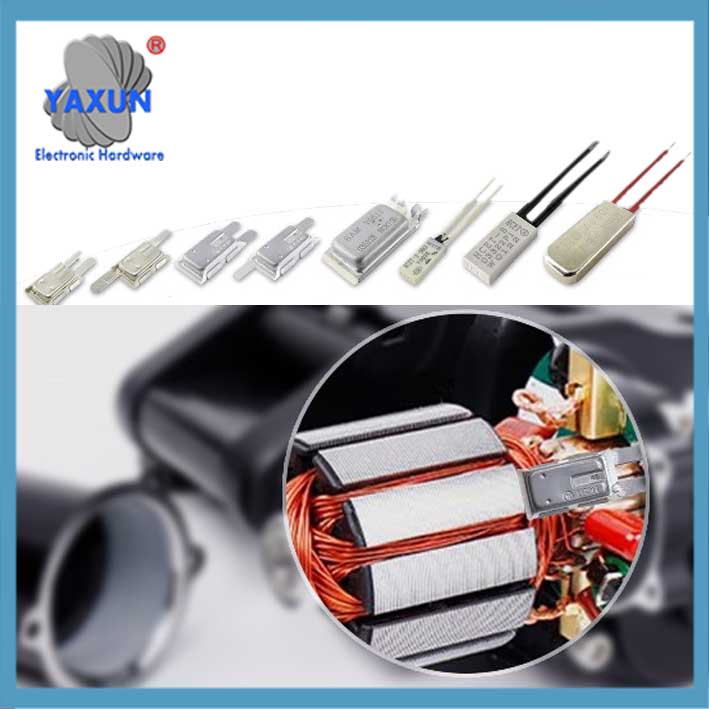

Mootori ülekuumenemiskaitseseadme funktsioon ja rakendus

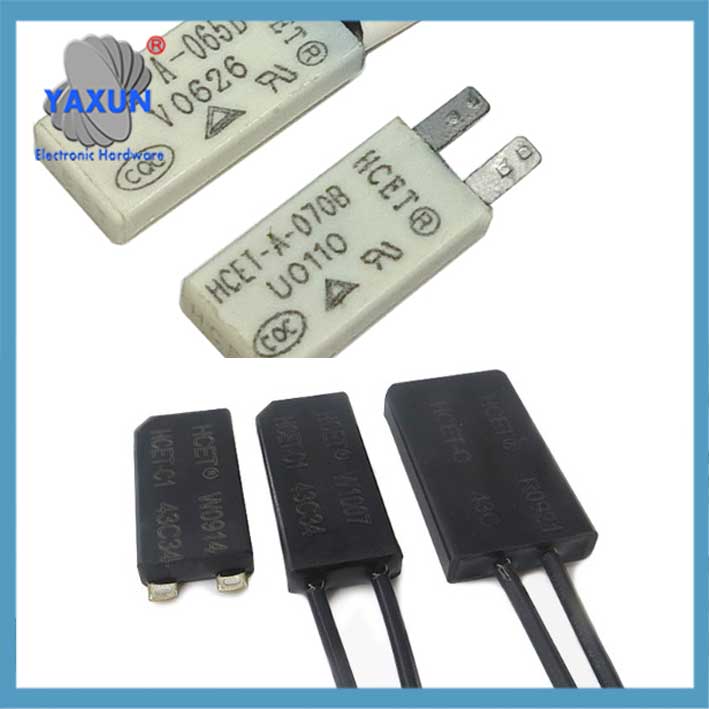

Auto mootori ülekuumenemiskaitseseadme kasutuskorpus

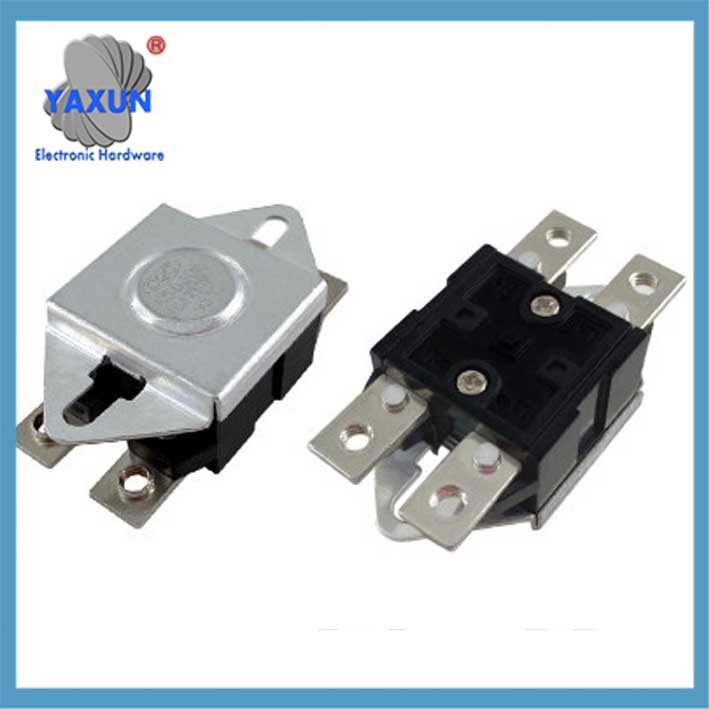

Akule rakendatud soojuskaitseseade

1. Põhiprintsiip ja tüüp
Bimetallriba struktuur: Kasutades kahte erineva soojuspaisumisteguriga metallkomposiitlehte, deformatsioon käivitab temperatuuri tõustes kontakttegevuse (tavaliselt avatud/tavaliselt suletud tüüpi).
Isetaastuv ja mittetaastuv tüüp:
Enesetaastamise tüüp: lähtestatakse automaatselt pärast temperatuuri langemist (näiteks külmikud, pesumasinad);
Mitte-iseennast taastuv tüüp: käsitsi lähtestamine on vajalik (nagu kütusemootorid, tööstusseadmed).
Termistori ühendus: Mõned mudelid kombineerivad termistoreid või ühe kiibiga mikroarvuteid, et saavutada täpne temperatuuri reguleerimine.

Kuidas see toimib:
Andurid:
Ülekuumenemiskaitseseadmed kasutavad tavaliselt temperatuuriandureid (nagu termistorid või bimetallribad) et jälgida teatud piirkonna temperatuuri.
Lävi:
Kui temperatuur ületab eelseadistatud läve, andur käivitab signaali.
Tegevus:
See signaal aktiveerib seejärel kaitselüliti, relee, või muu mehhanism, mis kas katkestab toiteallika või vähendab seadme väljundvõimsust.

2. Peamised parameetrid ja valik
Temperatuuri vahemik: Üldine toimetemperatuur 40-180 ℃ (nagu KSD9700 seeria tolerants ± 3/5 ℃);
Vool/pinge: Tüüpilised spetsifikatsioonid AC250V/5A, kõrgepinge mudelid võivad ulatuda AC1800V-ni;
Struktuurne vorm:
Plastikust kest (PBT materjal, kergekaaluline);
Metall/keraamiline kest (kõrgele temperatuurile vastupidav, isolatsioon).

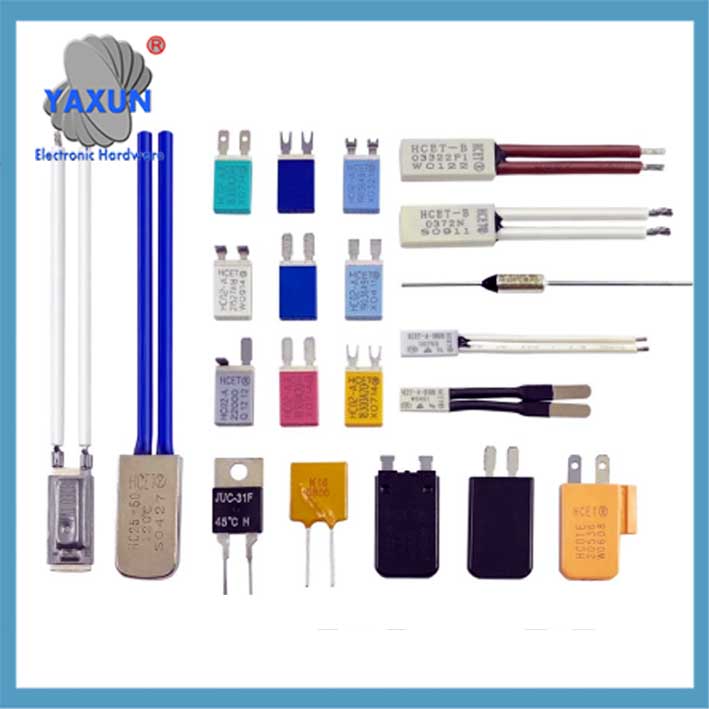

Soojenduspadja termokaitseseade

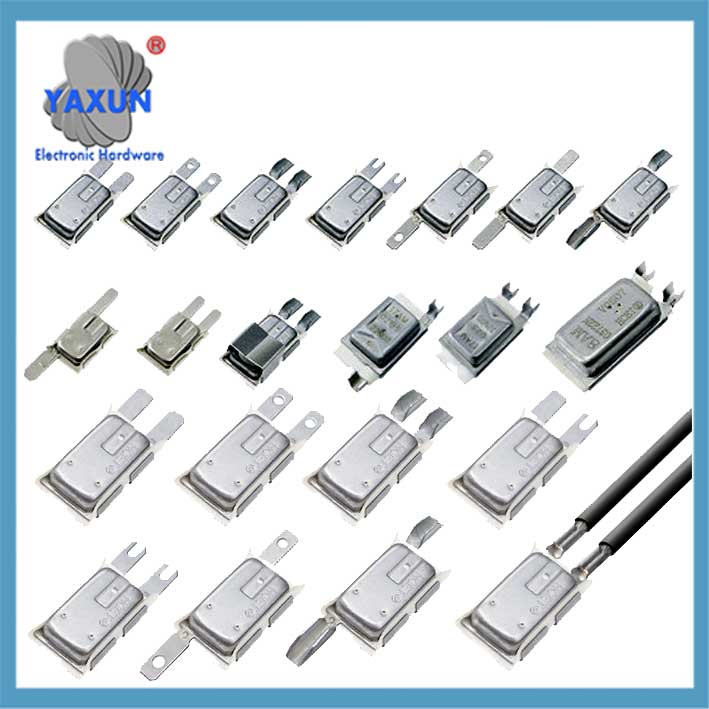

Termokaitseseade meditsiiniliseks raviks

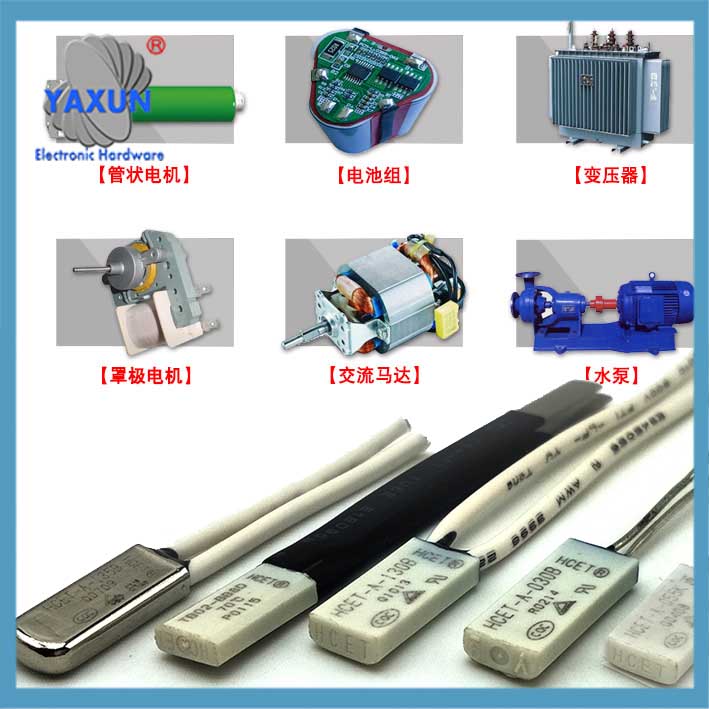

Termokaitseseade kiirveeboileriga

3. Tüüpilised rakendusstsenaariumid
Kodumasinad: kliimaseadmete mootorid, pesumasinad, jne., et vältida mootori mähiste ülekuumenemist‌; Tööstuslikud seadmed: sukelpumba staatori pooli temperatuuri jälgimine (nagu GB-220V kaitse); Elektroonilised ahelad: protsessori soojuse hajumise kaitse, et vältida kõrge temperatuuriga rünnakute haavatavusi. Ülekuumenemiskaitseseadmete näited:
Mootorite termokaitsed:
Need seadmed on ülekuumenemise vältimiseks sisseehitatud elektrimootoritesse, mis võib põhjustada mootori rikke või süttida.
Salongi ülekuumenemise kaitse sõidukites:
Mõned sõidukid, nagu Tesla, on salongi ülekuumenemiskaitse funktsioon, mis aktiveerib automaatselt kliimaseadme, et vältida salongi parkimisel ohtlikult kuumaks minemast.

4. PTC termostorid elektroonikas:
Neid kasutatakse mitmesugustes rakendustes, et kaitsta ahelaid ülekuumenemise eest, suurendades märkimisväärselt nende takistust teatud temperatuuri ületamisel.
Temperatuuri piirajad küttesüsteemides:
Need seadmed, nagu Heatsystemsi artiklis kirjeldatud, kasutatakse kütteelementide liiga kuumaks saamise vältimiseks, mis võib kahjustada kütteelementi või ümbritsevaid materjale.
Ülekuumenemiskaitse tähtsus:
Ohutus: Tulekahjude vältimine, seadmete kahjustused, ja võimalikud vigastused ülekuumenemisest.
Töökindlus: Seadmete ja süsteemide pikaealisuse ja nõuetekohase toimimise tagamine.
Tõhusus: Mõnel juhul, nagu sõidukites, ülekuumenemiskaitse võib aidata optimeerida energiakasutust.

5. Levinud probleemid ja ettevaatusabinõud
Paigaldusnõuded: Peab asuma kontrollitava seadme pinna lähedal, et vältida toimivust mõjutavat kesta deformatsiooni‌;
Valetoimingu oht: Joote vananemine või mehaanilised kahjustused võivad põhjustada kaitse rikke;
Erinevus ülekoormuskaitsest: Ülekuumenemiskaitse põhineb temperatuurilävel, samas kui ülekoormuskaitse reageerib praegusele kõrvalekaldele‌.

6. Tehnoloogiaarenduse suundumused
Integreeritud disain: Näiteks hüppetüüpi bimetallist kaitse, mis on kombineeritud ülevoolu/ülekuumenemise topeltfunktsiooniga‌;
Kõrge töökindluse paranemine: Keraamiline pakend ja häiretevastased ahelad parandavad kohanemisvõimet tööstuskeskkonnaga‌.
