Mis on ümberasustatav kiibikaitse?

Ümberistuv kiibikaitse, tuntud ka kui PTC (Positiivne temperatuurikoefitsient) ümberasustatav kaitse, on teatud tüüpi pinnale kinnitatav seade (SMD) mis kaitseb elektroonilisi vooluahelaid ülevoolu ja ülekuumenemise eest. See toimib nagu traditsiooniline kaitse. Kui ilmneb tõrge nagu ülevoolu või lühiseta, kaitsme vastupanu suureneb, voolu voolu piiramine. Kui tõrge on eemaldatud ja kaitsme jahtub, Selle vastupanu normaliseerub, lastes voolul uuesti voolata.

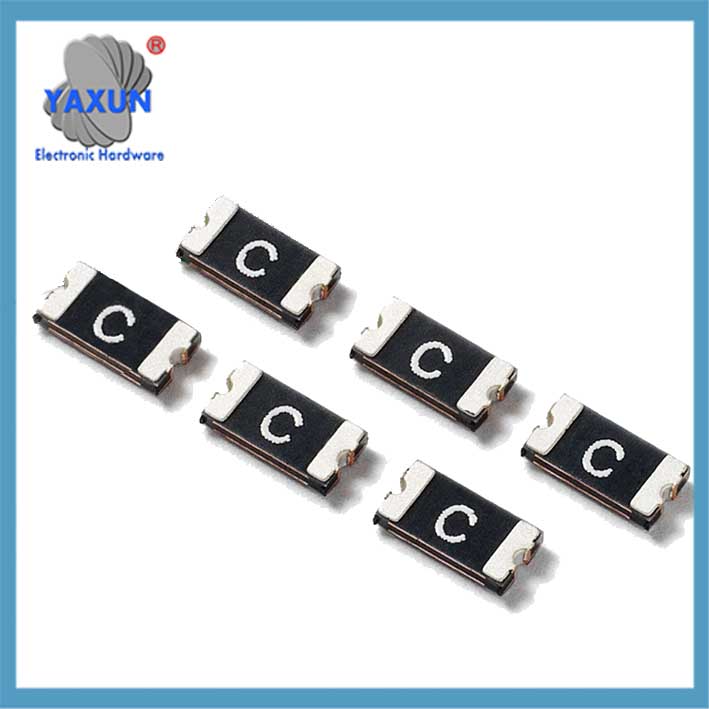

PPTC kiibi enese taastamise kaitsme 1210 2A 2,5A 3A 6V 30 V 33V 60V SMD

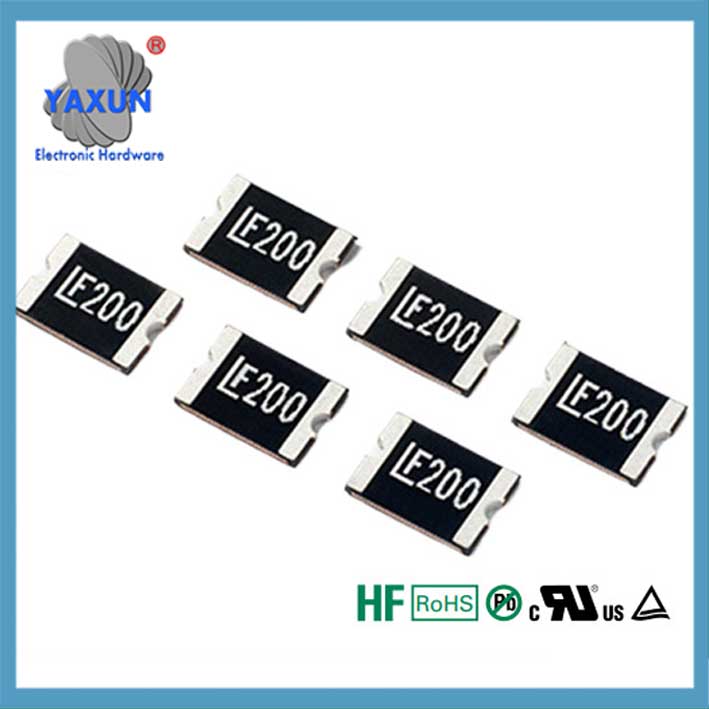

Ümberasustatav SMD kaitsme 1206 SMD kiip 6V 0,35A (E0113 4C5F1 48D2A D4C5B 1F85E D0AFA

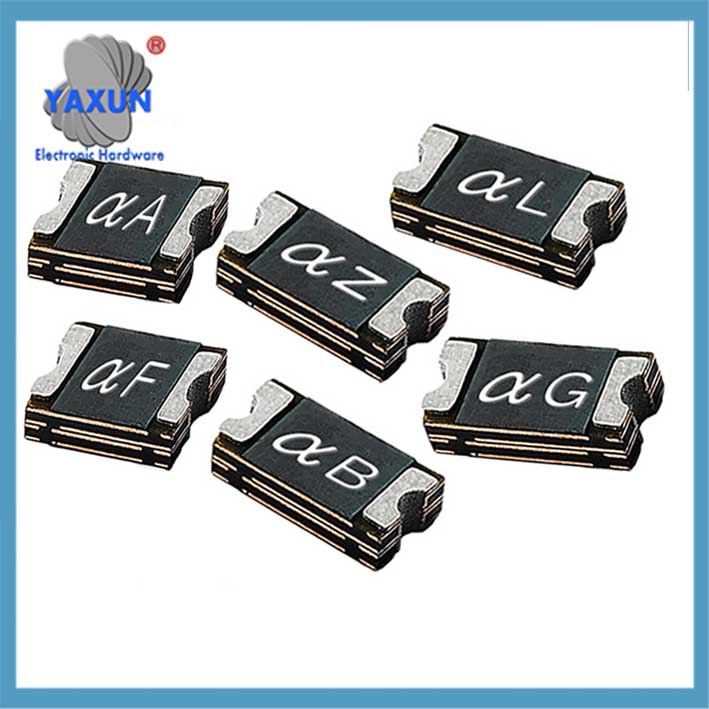

SMD kaitsme ümberasustatav 1812 16V 2A pinna kinnituskiip Com-kogukonna jaoks ülevoolukaitse

Ühendatav kiibikaitse (Pptc) on ülevoolukaitse element, mis põhineb polümeeri positiivsetel temperatuuride koefitsientide omadustel. Sellel on automaatne lähtestamise funktsioon ja seda kasutatakse laialdaselt elektrooniliste seadmete vooluringi kaitses. Järgmised on selle põhipunktid:

1. Struktuur ja tööpõhimõte
‌ Materiaalne kompositsioon‌
See koosneb spetsiaalselt töödeldud polümeervaigust (nagu PE polümeer) ja juhtivad osakesed (Süsiniku mustad või metalliosakesed). Normaaloludes, Juhtivad osakesed moodustavad madala vastupidavustee (0.1-Mitu oomi)‌.
‌ Protektsioonimehhanism‌
Kui ilmneb ülevoolu, Voolu termiline toime põhjustab vaiku sulamist ja laienemist, juhtiv võrk puruneb, ja vastupanu suureneb järsku kõrge vastupanuseisundisse (kuni Megohmi tasemeni), voolu piiramine mikroamperi tasemega‌.
Pärast rikke lahendamist, Juhtivad osakesed jahtuvad ja kahanevad, uuesti ühendama, ja pöörduge tagasi madala takistuse olekusse, Ilma vajaduseta käsitsi asendamine‌.
PTC käitumine:
Ümbersuunatavad kaitsmed kasutavad polümeerset positiivset temperatuuri koefitsienti (Pptc) materiaalne. See materjal näitab temperatuuri tõustes märkimisväärset resistentsuse suurenemist.

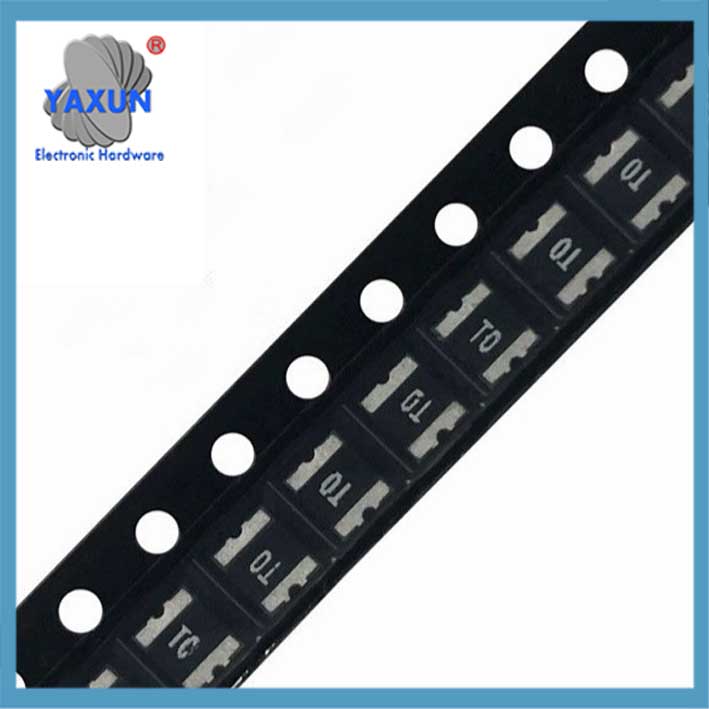

Littelfuse pinna mägi ümberasustatav kaitsme Hiina tarnija

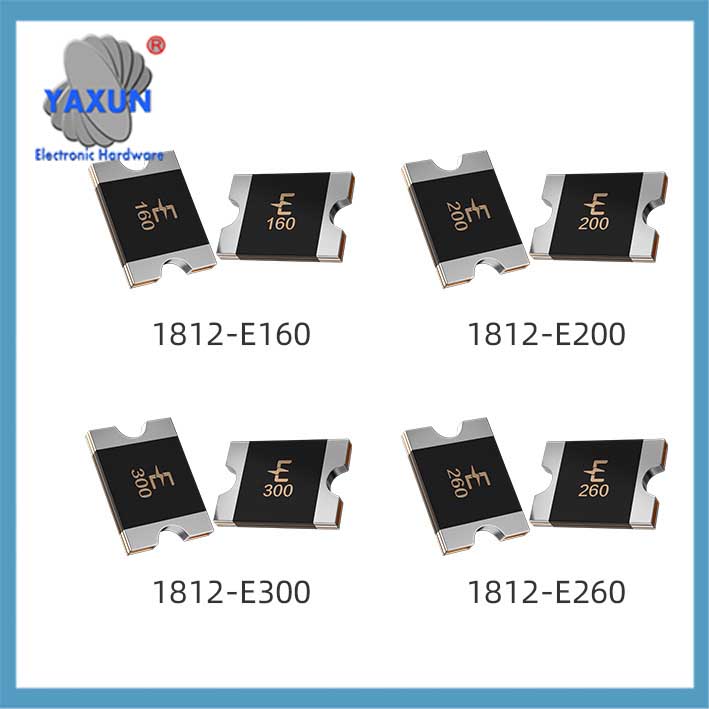

Lf 1812 Ületatav kaitsme PPTC 1812L SMD ise taastamine 0,2A 0,5A 500MA 0,75A 1,1A 1,5A 2A 2,6A 3A 3A 6V 8V 13,2V 15V 24V 30V

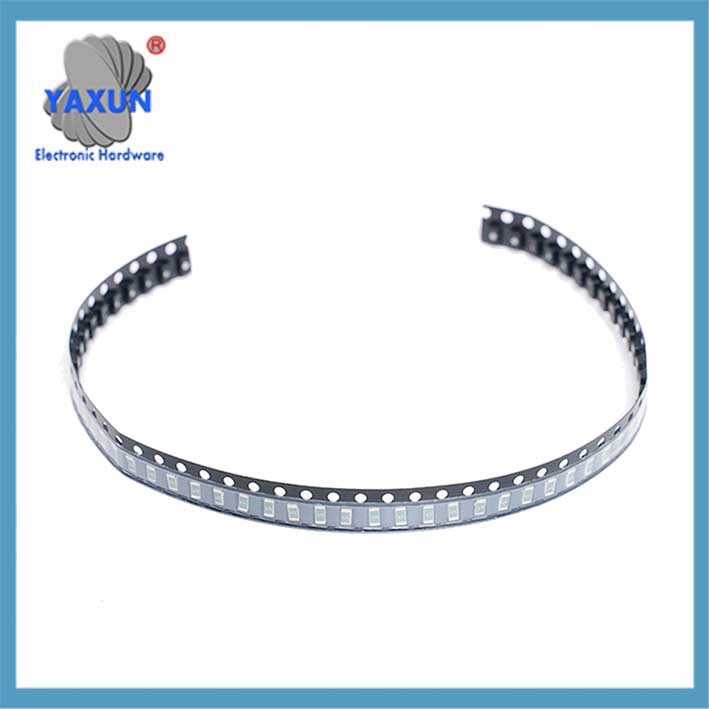

Ülevoolukaitse pinna mägi PPTC ümberasustatav kaitsme 6V 30V 33V 60V SMD

Ülevoolukaitse:
Kui vool ületab kaitsme nimiväärtuse voolab, PPTC materjal kuumeneb, põhjustades selle vastupanu suurenemisele. See takistuse suurenemine vähendab voolu voolu, vooluringi kahjustuste ärahoidmine.

Automaatne lähtestamine:
Kui tõrge on eemaldatud ja kaitsme jahtub, takistus väheneb, võimaldades normaalse voolu voolu jätkamist.

Põhifunktsioonid ja eelised:
Iseseisv:
Pärast rikkesündmust automaatselt lähtestada muudab selle tavapäraste kaitsmete korduvkasutatavaks alternatiiviks.

Ülevoolukaitse:
Kaitseb vooluringid liigse voolu põhjustatud kahjustuste eest, lühised, või ülekuumenemine.

Kosmosesäästlik:
SMD pakend võimaldab integreeruda kompaktsetesse elektroonikaseadmetesse.
Lai valik rakendusi:
Leidub erinevates seadmetes, sealhulgas arvutid, mobiiltelefonid, meditsiiniseadmed, ja autoelektroonika.

Näide:
Kujutage ette olukorda, kus sülearvuti USB-port on kogemata lühistatud. USB -elektriliini ümberasustatav kaitsme tuvastaks ülevoolu ja suurendaks selle vastupanu, sülearvuti toiteallika ja muude komponentide kahjustuste piiramine ja ärahoidmine. Kui lühike on eemaldatud, Kaitsme lähtestaks, Ja USB -port oleks valmis uuesti kasutama.
