Kiire- ja aeglase ja aeglase kaitsme erinevus ja rakendamine

Peamine erinevus kiire ja aeglase toimega kaitsmete vahel. Nende peamised erinevused seisnevad sulamiskiiruses ja impulsivoolude talumises. Kiiresti töötavad kaitsmed reageerivad kiiresti ja sobivad tundlike vooluahelate kaitsmiseks; aeglase toimega kaitsmed peavad vastu hetkelistele liigvooludele ja väldivad valekäivitust.

Rakendusstsenaariumide kohta, mainitakse, et kiire toimega kaitsmed sobivad takistuslikule koormusele ja IC kaitsele, samas kui aeglase toimega kaitsmed sobivad mahtuvuslikule/induktiivsele koormusele. See teave on väga oluline, kuna vale rakenduse stsenaarium põhjustab seadme käivitumise või kaitse ebaõnnestumise. Eriti rõhutatakse, et aeglase toimega kaitsmeid tuleb kasutada liigvooluga juhtudel, näiteks lülitustoiteallikate korral..

Tehniliste põhimõtete poolest, a “viivituse omadused” aeglase toimega kaitsmed on tuletatud spetsiaalsetest struktuuridest ja materjalidest, mis võimaldavad neil energiat neelata ja impulssidele vastu seista. See põhimõtteline selgitus on väga väärtuslik ja aitab kasutajatel mõista, miks kiiretoimelised kaitsmed ei saa lihtsalt aeglase toimega kaitsmeid asendada.

Praktilised soovitused parameetrite valimiseks: Nimivool on 1.5-2 korda töövool. Siiski, oluline on märkida arusaamatust, et mida kiirem on tegevus, seda parem. The “loidus” aeglase toimega kaitsmed peegeldavad tegelikult nende intelligentset otsustusvõimet.

Selgem oleks kaaluda selle korraldamist tabelina, et võrdlust näidata. Tabel peaks sisaldama nelja mõõdet: sulatamise omadused, kohaldatavad koormused, tüüpilised rakendused, ja asendamise põhimõtted, et kasutajad saaksid seda ühe pilguga näha. Näiteks, a “pingetakistus” aeglase läbipõlemisega kaitsme puhul vastab mahtuvuslik/induktiivkoormus, ja tüüpilised rakendused on lülitustoiteallikad ja mootori käivitamine.

Peamine erinevus kiire toimega (kiire löök) ja aeglase toimega (aeglane löök) kaitsmed peituvad kaitsme omadustes, rakendusstsenaariumid ja liigpingekindlus. Konkreetne võrdlus on järgmine:

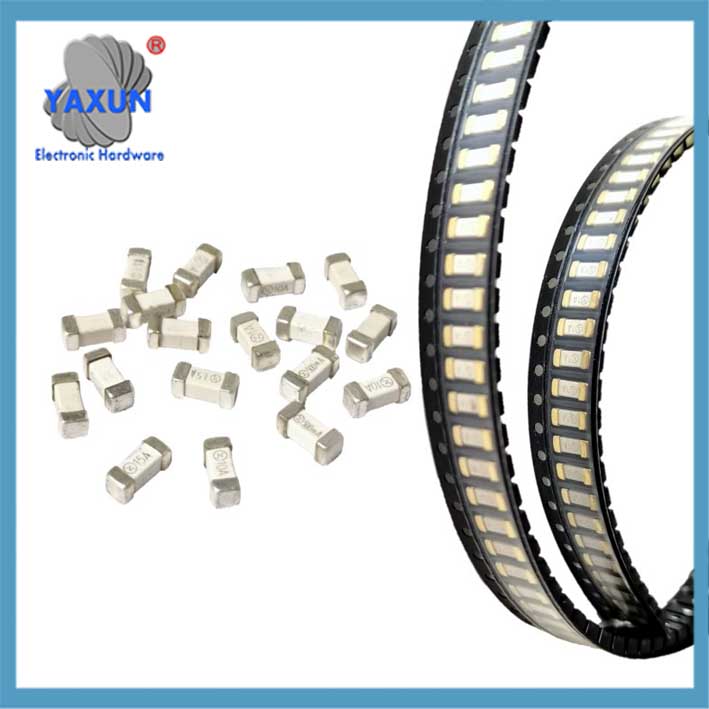

Kiire-aeglane, kiire vaheaeg 6125 kiibikaitse 20A, 30A, 40A, uue energia aku vooluringi kaitseks

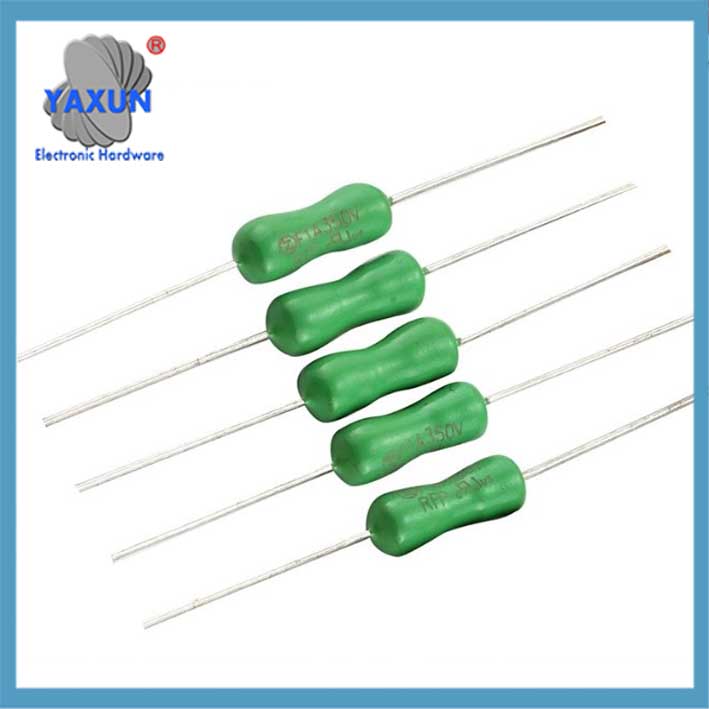

Mikrotakisti tüüp Pico miniatuurne kassetikaitse 250v aksiaalse pliiga roheline, kiire toimega kiire löök

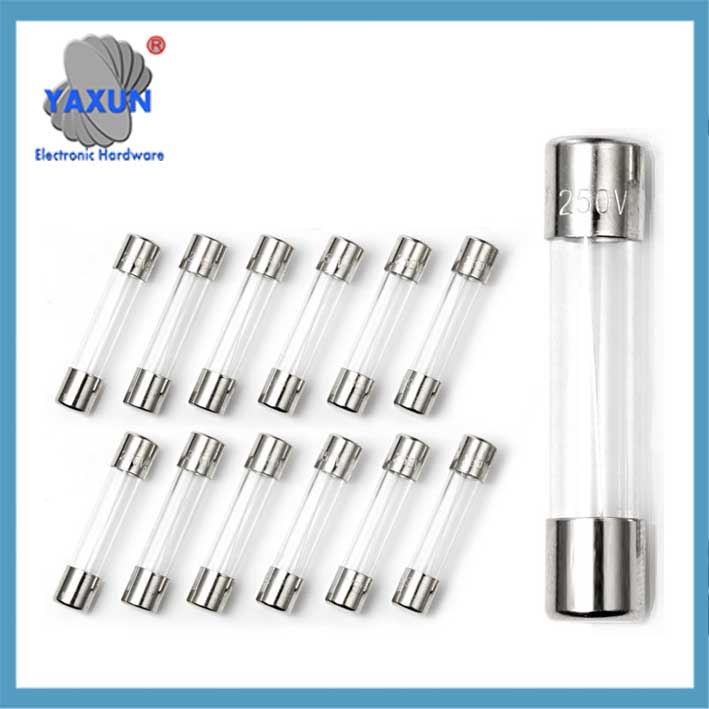

6×30, 6.3×32 kiire toimega kaitse Toru 200mA-50A 500V, 600V, 750, 1000V

I. Põhiline erinevus

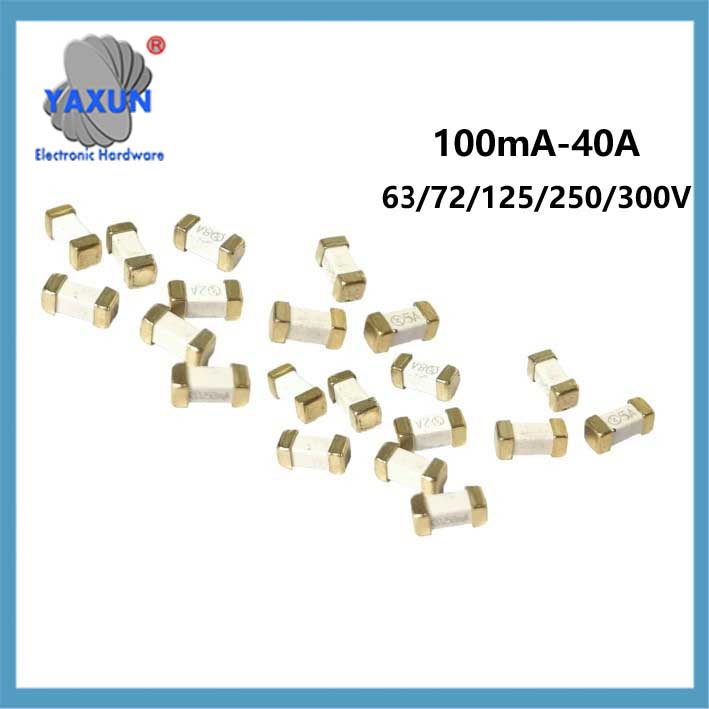

Kiire toimega, aeglase toimega kiipkaitsmed 63V 72V 125V 250V 300V uute energiaakude jaoks

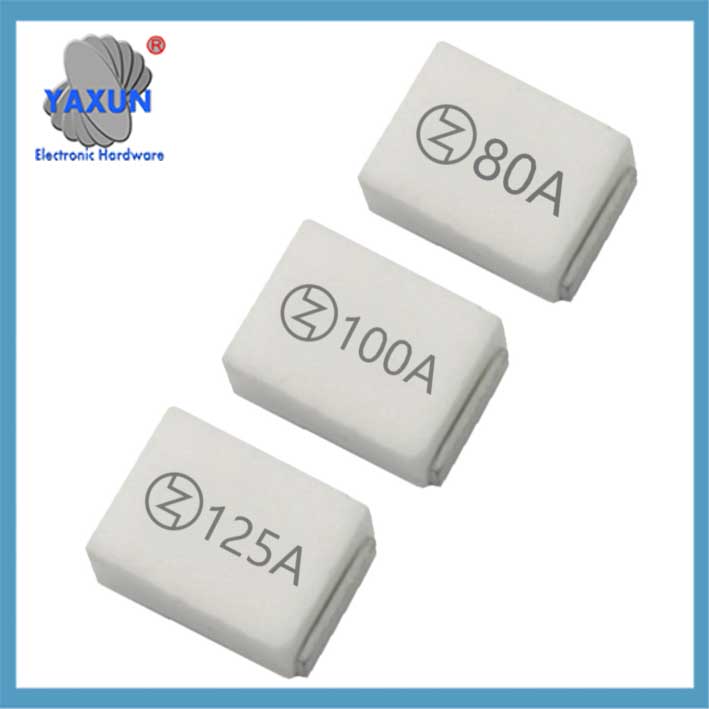

8810 kõrge vooluga kiibikaitse 20A-125A kandiline keraamiline kaitse, aeglane puhumine 32V ~ 125V

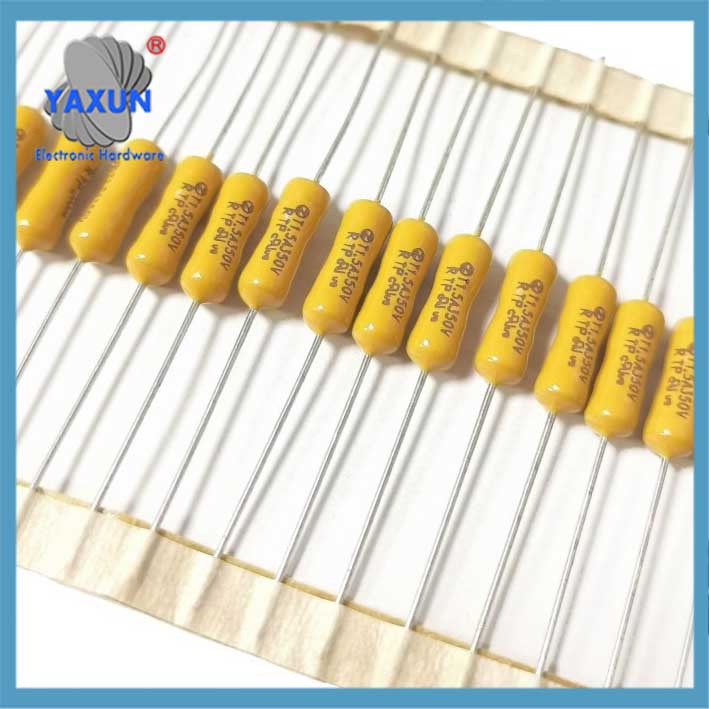

2.4-7mm aksiaalne plii roheline/kollane kaitse

II. Rakenduse stsenaarium
‌Kiiretoimelise kaitsme kohaldatav stsenaarium‌
Stabiilse töövooluga takistusahel (elektriline veekeetja, küttekeha);
Ahel, mis peab väärtuslikke seadmeid kiiresti kaitsma (IC, MOS toru);
Tundlik elektroonikaseade ilma liigvooluta.

Aeglaselt läbipõleva kaitsme rakenduse stsenaariumid
Mahtuvuslikud ahelad käivituspingetega (lülitustoiteallika elektrolüütkondensaatorite laadimine);
Induktiivsed koormused suurte käivitusvooludega (mootorid, kompressorid);
Toite sisend-/väljundklemmid ja muud lingid, mis on vastuvõtlikud impulsshäiretele.

6×30 keraamiline kaitsme 500V/250V/125V 200mA-50A aeglane puhumine kiire puhumine

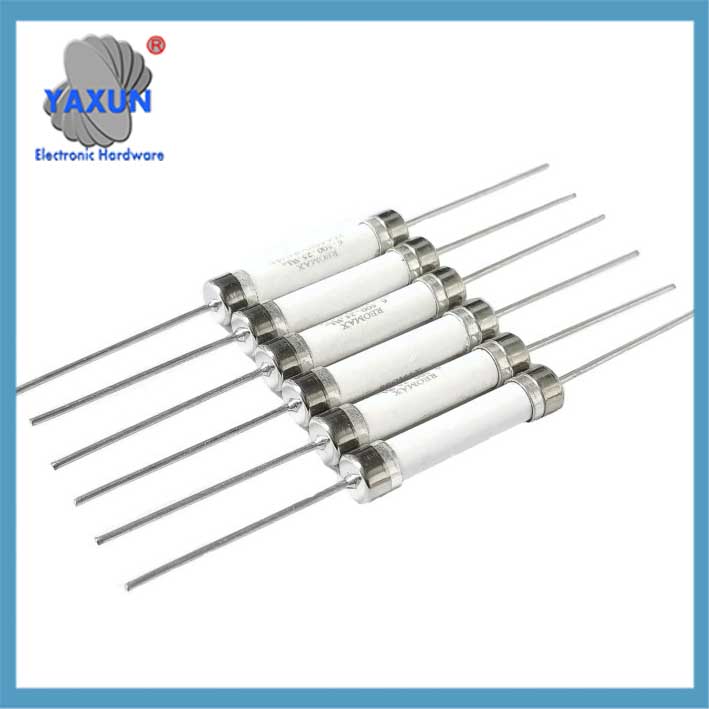

6×30, 6.35×32 kõrgepinge keraamiline kaitsme toru 200mA-50A 500V, 600V, 750V, 1000V

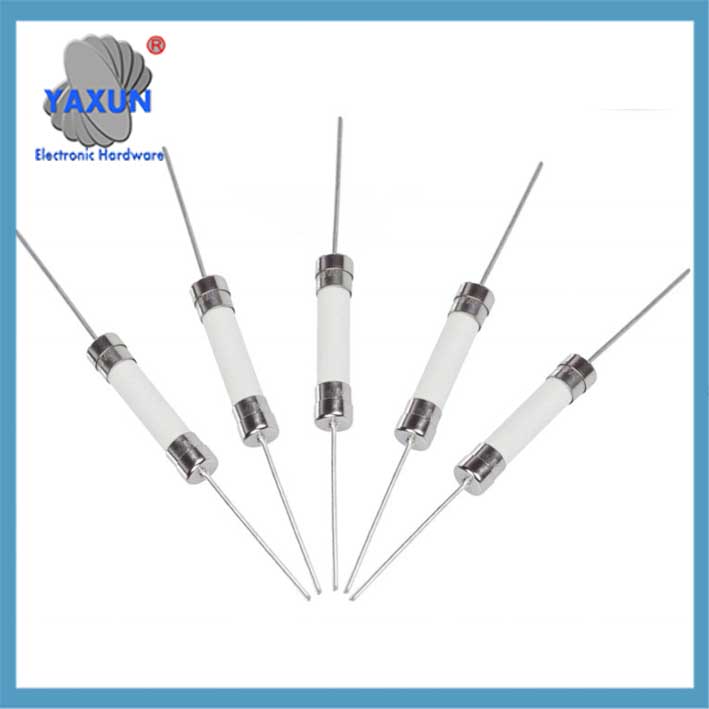

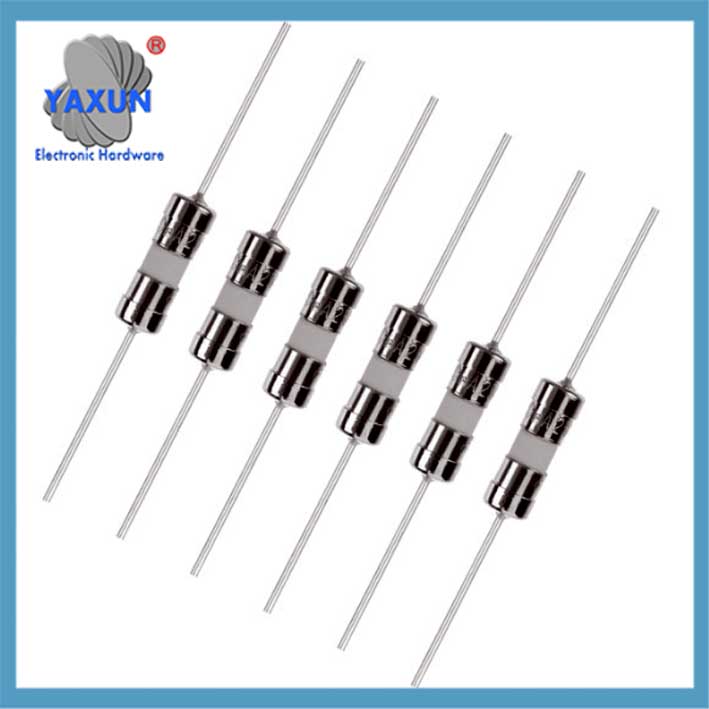

Keraamiline kaitsme 3×10, 3.6×10, 4x11mm keraamiline kaitsmetoru 200mA-15A ühe korpusega & pliitraadiga

III. Valikukaalutlused
Nimivool: Tavaliselt 1.5-2 korda seadme maksimaalne töövool, et see ühilduks liigpingetega.
Asenduspõhimõte:
Kiire katkestuse saab häirete vähendamiseks asendada aeglase katkestusega (välja arvatud tundlikud ahelad);
Ärge kunagi asendage aeglast pausi kiire katkemisega, vastasel juhul põhjustab see käivituskaitsme (näiteks siis, kui mootor käivitub).
Märgistades eristust:
Kiire katkestus on tavaliselt tähistatud tähega ‌F‌ (Kiire toimega), ja aeglane paus on tähistatud tähega T (Aeg-viivitus).

IV. Tehniline põhimõte
Aeglase katkestuse viivitusmehhanism: Neelavad energiat spetsiaalsete struktuuride kaudu (nagu sulami sulad), ajutiselt taluma impulssvoolusid (nagu kondensaatori laadimisvoolud), ja kaitske ainult pideva ülekoormuse korral.
Kiire katkestusmehhanism: Kaitsmel on peen struktuur ja see on tundlik praeguste muutuste suhtes, katkeb kohe ülevoolu tekkimisel.

⚠️ ‌Arusaamatuse parandus‌: Aeglane paus ei tähenda “aeglane reageerimine”, kuid valekaitse vältimiseks võib see eristada rikkevoolu ja pulssivoolu.
