PTC termistorid vedelkütteks

Vedeliku kuumutamiseks mõeldud PTC termistorid sobivad eriti hästi kõrgetasemeliste toodete jaoks, mis nõuavad kõrget ohutust ja pikaealisust. PTC-d pakuvad suurepärast jõudlust vedelate isolatsioonikomponentidena. Võrreldes tavaliste elektrijuhtmetega küttekehadega, Vedelkütte PTC-termistorid välistavad vajaduse temperatuuri reguleerimise süsteemi järele ja on ka kulutõhusad.
Vedeliku soojendamiseks mõeldud PTC termistori küttevõimsus varieerub sõltuvalt töötingimustest. PTC soojuse hajumise võimsuse maksimeerimiseks, kuumutatud vedelikul peaks olema hea ringlus või konvektsioon. Võimsuse tihedus (küttevõimsuse/vee kokkupuuteala) sukelküttekeha võimsus on ligikaudu 6 W/cm² (veetemperatuuril 25°C). Võimsuse tihedus (küttevõimsuse/vee kokkupuuteala) Vedelküttekeha võimsus on ligikaudu 4-10 W/cm² (veetemperatuuril 25°C). Kõrgem veetemperatuur vähendab küttevõimsust.
Mida kõrgem on PTC vedeltermostaatküttekeha kuivpõlemistemperatuur, seda suuremat küttevõimsust see genereerib. Et saavutada suhteliselt odav lahendus, PTC vedeltermostaatsoojendid on üldiselt ette nähtud kuivpõlemistemperatuuriks 220-280 °C. Kui kuivpõlemistemperatuuri on vaja alandada, PTC vedeltermostaatküttekehade mahtu või arvu tuleb vastavalt suurendada, et saavutada samaväärne võimsus.

Sukeldatud vedelküttekeha PTC välimus ja struktuur

PTC kiirvedeliku elektrisoojendi eelised

Vedelvedelikkuumutite PTC rakenduse disain

Sukeldatud vedelsoojendi PTC rakenduse disain

Sukeldatud vedelsoojendi PTC rakenduse disain

See sukelatav vedelikukütteseade sisestatakse vedelikumahutisse, et vedelikku kuumutada konstantse temperatuurini. PTC elemendi kasutamine soojusallikana, see pakub kiiret soojenemist, konstantse temperatuuriga kuumutamine, isereguleeruv jõud, kõrge soojuse muundamise efektiivsus, tugevad katlakivivastased omadused, ja vastupidavus kahjustustele isegi kuivades põlemistingimustes. Seda kasutatakse laialdaselt mitmesugustes kodumasinatööstuse elektrikütteseadmetes.

Sukeldatava PTC vedelsoojendi tehnilised andmed

Tööpinge: 12-240V
Isolatsiooni taluvuspinge: >3750V, spetsiaalse isolatsioonitöötluse kaudu, ohutu ja usaldusväärne
Pinna temperatuur: 100-250°C
Nimivõimsus: 50-500W
Võimsustihedus: (Küttevõimsuse/vee kokkupuuteala) Umbes 6 W/cm² (25°C juures)

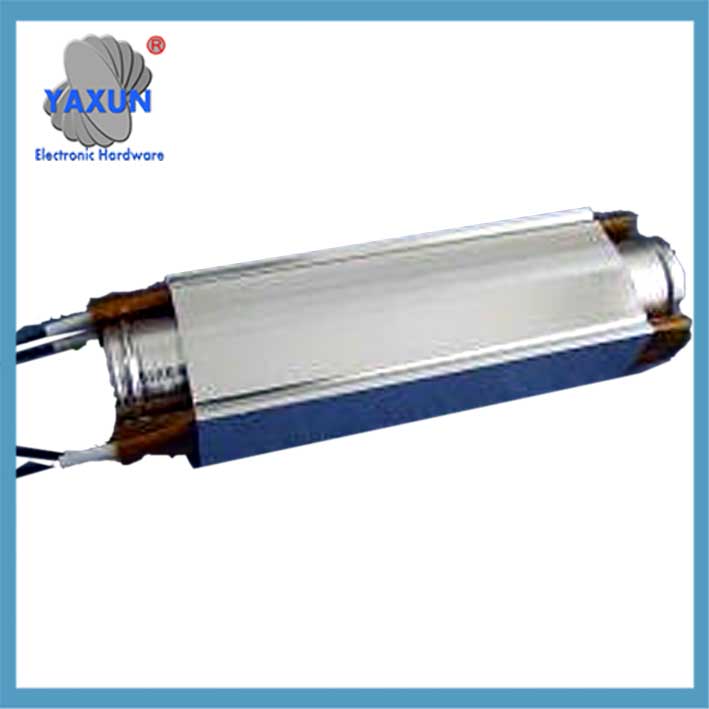

Ühepoolne PTC küte (Sisemine augu läbimõõt 13mm)
Kahepoolne PTC küte (Sisemise augu läbimõõt 20 mm)

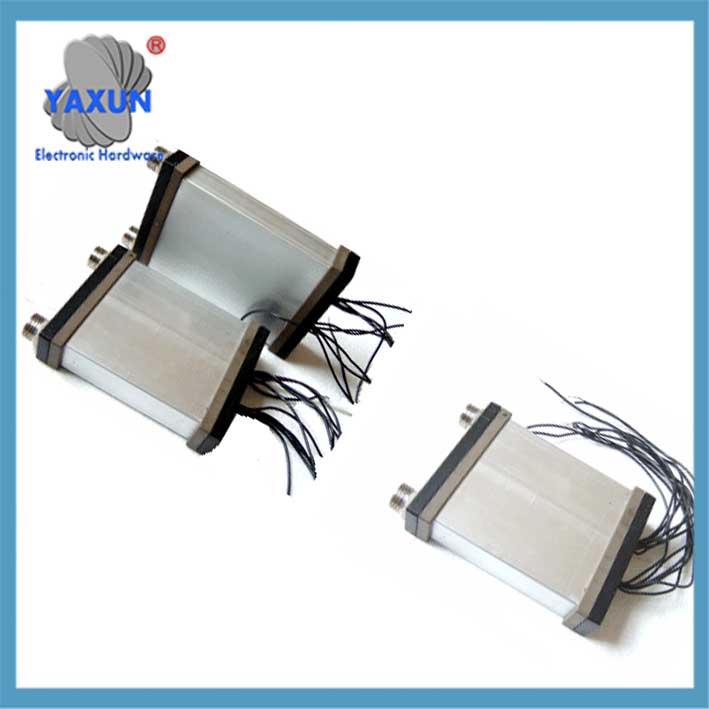

Hetkelise PTC vedelkütte küttekeha välisstruktuur
Kiirkütte PTC vedelküttekehade eelised

1. Kõrge ohutustegur tänu vee-elektri eraldamisele: Kui kütteelement on koormatud või temperatuuri reguleerimine ebaõnnestub, PTC takistus suureneb kiiresti, kuni võimsus langeb alla 100 W, välistades kuiva kuumutamise ohu.
2. Kiire küte: Soojendab koheselt, sooja veega sees 10 sekundit. See välistab soojuse raiskamise ja säästab energiat. 3. Kompaktne suurus ja kerge kaal muudavad selle sobivaks üliõhukeste elektriboilerite väljatöötamiseks, trendiga sammu pidada.
4. Lahtist tuld pole, skaleerimist pole, ja pikk eluiga.
5. Tugev pinge kohanemisvõime: PTC kohandub täielikult sisemiste pingekõikumistega 25% nimipingest, jõudu mõjutamata.

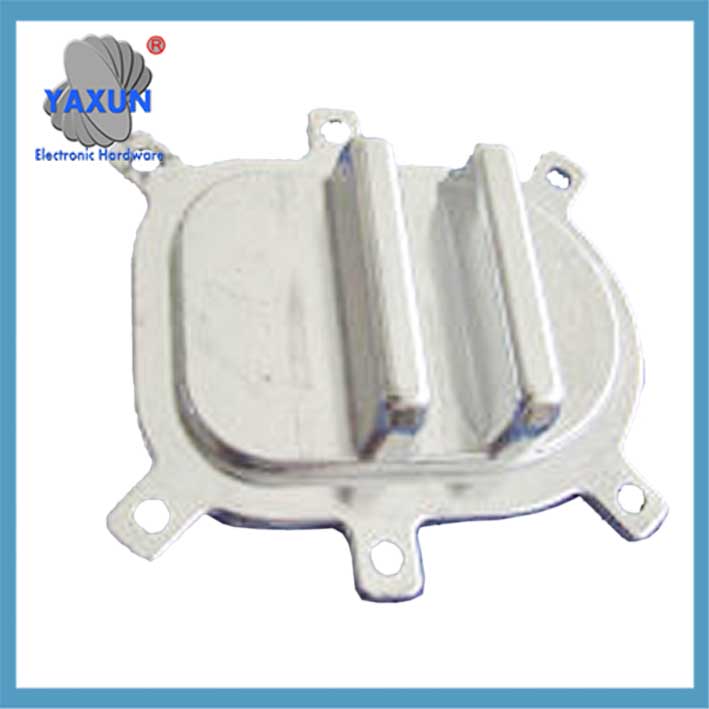

Väikese köögisoojenduse hetkelise küttepaagi peamised parameetrid

Elektrilise kiirveeboileri küttepaagi peamised parameetrid
