Madalpinge PTC termostaatkütteseade

Toote ülevaade
Madalpingelised PTC termostaatsoojendid vajavad konstantse temperatuuriga kuumutamiseks ainult 3-24 V pinget. Nende põhimõte on, et kui võimu rakendatakse, PTC termistori isekuumenemine põhjustab selle takistuse sisenemise üleminekupiirkonda, püsiva pinnatemperatuuri säilitamine. See temperatuur sõltub ainult PTC termistori Curie temperatuurist ja rakendatud pingest, ja see ei sõltu suuresti ümbritseva õhu temperatuurist.

PTC-soojendid on kütteseadmed, mis on loodud kasutama madala pingega PTC-termostaatküttekehade konstantse temperatuuriga kütteomadusi.. Madalal- ja keskmise võimsusega kütterakendused, PTC-küttekehad pakuvad eeliseid, mis pole võrreldavad traditsiooniliste kütteelementidega, sealhulgas konstantse temperatuuriga kuumutamine, lahtist tuld pole, kõrge soojuse muundamise efektiivsus, minimaalne toitepinge mõju, ja pikk eluiga. Nende kasutamist elektrikütteseadmetes eelistab üha enam R&D insenerid.

PTC kütteelement, hõbetatud PTC kütteelement pihustitele

12v ~ 220 V keraamiline ptc konstantse temperatuuriga õhu elektriküttekeha, valatud alumiiniumist kütteplaat

PTC konstantse temperatuuriga kuumutusplaat, ülimadala temperatuuriga kütteplaat

PTC-termistoreid konstantse temperatuuriga kuumutamiseks saab valmistada erineva kuju ja spetsifikatsioonidega. Levinud kujundite hulka kuuluvad kettad, ristkülikud, ribad, rõngad, ja kärgstruktuurid. Nende PTC-kütteelementide kombineerimine metallkomponentidega võib luua mitmesuguseid suure võimsusega PTC-soojendeid. Märkus: Suure võimsusega, Madalpinge PTC termostaatkütteseadmetel on väga kõrge võimsusnõue. Näiteks, 500W küttekeha 12V toitega võtab normaalset töövoolu 500 ÷ 12 = 41,67 A. Seetõttu, toiteplokk peab suutma toita vähemalt 50A.

Rakenduse disain
Kasutades PTC termistoride konstantse temperatuuri kuumutamise põhimõtet, rakenduste hulka kuuluvad juuste sirgendajad, juukseklambrid, juukseklambrid, ioonpermid, permid, permid, keraamilised permid, juuksetangid, lokitangid, elektrilised kammid, negatiivse iooniga juukserullid, masseerijad, sääsetõrjevahendid, sääsepooli dosaatorid, lõhnaainete dosaatorid, parfüümi dosaatorid, kuumsulamliimi püstolid, jalavanni soojendus, termosed tassid, veesoojendid, kohvimasinad, kohvi soojendajad, kohvikuumutid, veeautomaadid, kuuma ja külma vee automaadid, piimasoojendid, dušiküte, elektrilised sääsetõrjevahendid, käte soojendajad, kuivatid, elektrilised pliidiplaadid, elektrilised triikrauad, elektrilised jootekolvid, elektrilised liimid, juuste lokirullid, dušid, kingakuivatid, kingakuivatid, jalgade soojendajad, elektrilised kütteplaadid, spektrianalüsaatorid, spektriteraapia, füsioteraapia seadmed, infrapuna küte, mootorratta karburaatorid, elektrilised õhuniisutid, ja elektriinstrumentide niiskuskindel soojendus. Konstantse temperatuuriga inkubaatorid, elektroonilised termospudelid, isoleeritud karbid, isoleeritud tassid, isoleeritud kandikud, isoleeritud kapid, elektrilised pliidiplaadid, termoteraapia seadmed, kohvimasinad, vaha sulatajad, aurugeneraatorid, õhuniisutajad, šokolaadi ekstruuderid, jootekolvid, nõelravi seadmed, kuseteede kateetrid, jalgade soojendajad, kätekuivatid, suhkruvatti masinad, masseerijad, väikesed soojaõhusoojendid, föönid, lülituskappide kütte- ja niiskuskindlussüsteemid, monitorid, elektriahjud, röster ahjud, IV tilgutikomplektid, meditsiiniseadmed, kodumasinad, väikesed seadmed, ja rohkemgi veel.

Madalpinge PTC küttekehad
Välimus ja struktuur

Mudel	Nimitemperatuuri vastupidavus 25℃/Ω	Pinna temperatuur /℃	Nimipinge /V	Pikkus L/mm	Laius W/mm	Paksus T/mm
MZ9-L35W6T2.1V12T60	10~30	60±10	12	35	6	2.1
MZ9-L35W6T2.1V12T70	10~30	70±10	12	35	6	2.1
MZ9-L35W5T2.1V12T180	10~30	180±10	12	35	5	2.1
MZ9-L35W5T2.1V12T240	10~30	240±10	12	35	5	2.1
MZ9-L35W5T2.1V12T270	10~40	270±10	12	35	5	2.1
MZ9-L24W15T1.15V12T120	2~12	120±10	12	24	15	1.15
MZ9-L24W15T1.15V12T140	2~12	140±10	12	24	15	1.15
MZ9-L24W15T1.15V12T180	2~12	180±10	12	24	15	1.15
MZ9-Φ5T1.1V12T50	80~150	50±5	12	F5		1.1
MZ9-Φ10T1.2V12T70	5~30	70±10	12	Φ10		1.2
MZ9-Φ13T2.5V12T80	10~30	80±10	12	F13		2.5
MZ9-Φ8T1.85V12T90	10~30	90±10	12	F8		1.85
MZ9-Φ6T1.85V12T100	10~30	100±10	12	F6		1.85
MZ9-Φ10T2.5V12T120	10~30	120±10	12	Φ10		2.5
MZ9-Φ16T1.1V12T160	2~30	160±10	12	F16		1.1
MZ9-Φ20T1.5V12T200	2~30	200±10	12	Φ20		1.5

Temperatuure saab kavandada vahemikus 50°C kuni 200°C, ja tööpingeid saab projekteerida vahemikus 3V kuni 50V, sõltuvalt kliendi nõudmistest.

Märkused kasutamise kohta
1) PTC-soojendil on automaatne konstantse temperatuuri reguleerimine, välistades vajaduse temperatuuri reguleerimise süsteemi järele. See on kõigi PTC-soojendite põhikomponent.
2) Saadaval on neli tüüpi elektroode: elektrivaba nikkel + hõbedane, sulapuhutud alumiinium, trükitud alumiinium + hõbedane, ja trükitud alumiinium.
3) Erinevalt võrgupinge jaoks mõeldud toodetest, madalpingetooted kogevad olulisi pinnatemperatuuri kõikumisi, kui tööpinge kõigub rohkem kui 25%.
4) Kui kasutatakse koos mitut PTC-kütteseadet, need peaksid olema paralleelselt ühendatud, mitte seerias.
5) Sellel tootel ei ole pliijuhtmeid ega isolatsiooni. Kui see ei ole teostatav, palun valige välise isolatsioonikilega mudel või metallkorpusega mudel.

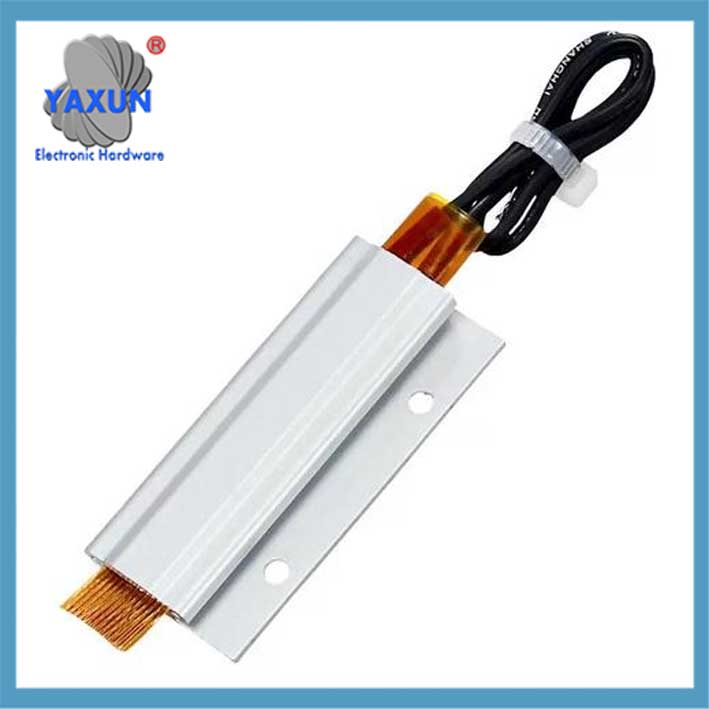

Madalpinge metallkorpusega PTC kütteseade

Välimus ja struktuur

Märkused kasutamise kohta
1) Küttevõimsus väheneb järk-järgult pärast toite sisselülitamist, lõpuks stabiliseerub. Stabiilne võimsus sõltub töötingimustest. Sama PTC-küttekeha võimsus võib sõltuvalt töötingimustest erineda mitu korda. Mida kiirem on soojuse hajumine, seda suurem on stabiilne võimsus; seda kõrgem on PTC pinnatemperatuur, seda suurem on võimsus.
2) PTC-küttekeha pinnatemperatuuri juhib PTC ise ja seda saab juhtida vooluringi lahtiühendamisega, kuid seda ei saa pinge reguleerimisega juhtida.
3) PTC-d on oma olemuselt väga töökindlad ja neil on pikk kasutusiga, kuid vale kokkupanek võib põhjustada võimsuse ja temperatuuri ebastabiilsust.
4) Kui kasutate mitut PTC-d, need peaksid olema paralleelselt ühendatud, mitte seerias.

Saame kujundada temperatuurivahemiku 50°C kuni 280°C ja tööpinge vahemikus 3V kuni 50V vastavalt kliendi nõudmistele.
