Järgnevalt on toodud bimetallilise KSD301 põhierinevused ja valikujuhend, KSD9700 on tavaliselt suletud (NC) ja tavaliselt avatud (EI) temperatuuri lülitid, ning tehniliste kirjelduste ja rakendusstsenaariumide põhjalik võrdlus:
I. Tööpõhimõte ja oleku määratlus
| Omadused | Tavaliselt suletud (NC) | Tavaliselt avatud (EI) |
| Esialgne olek | Kontaktid on normaaltemperatuuril suletud (ahel ühendatud) | Kontaktid on normaalsel temperatuuril lahti ühendatud (ahel lahti ühendatud) |
| Käivitustegevus | Temperatuur ≥ seatud väärtus → kontaktid on lahti ühendatud (ahel lahti ühendatud) | Temperatuur ≥ seatud väärtus → kontaktid suletud (ahel ühendatud) |
| Lähtestamismehhanism | Temperatuur langeb lähtestusväärtuseni → kontaktid suletakse automaatselt | Temperatuur langeb lähtestusväärtuseni → kontaktid katkestatakse automaatselt |
| Sümbolid | NC (tavaliselt suletud) | EI (tavaliselt avatud) |
Rakenduse põhiloogika:
NC tüüp: “kõrge temperatuuriga toide välja lülitada” (nagu mootori ülekuumenemise ja põlemise vältimine);
EI tüüp: “kõrge temperatuuriga toide sisse” (näiteks jahutusventilaatori ülekuumenemine).

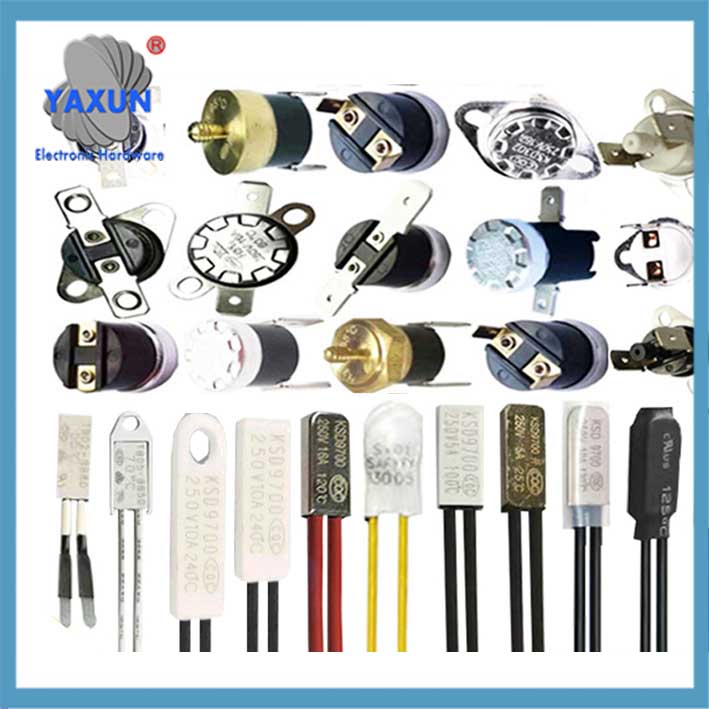

 Tavaliselt suletud ja tavaliselt avatud temperatuurilülitid |

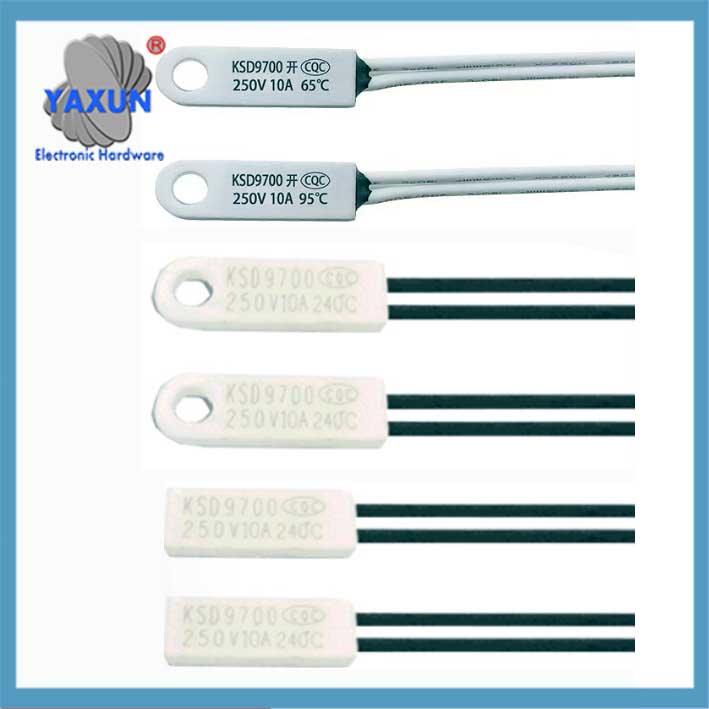

 Tavaliselt avatud KSD9700 temperatuuri juhtlüliti |
 Tavaliselt suletud KSD9700 temperatuuri reguleerimise lüliti |
II. Tüüpilised rakendusstsenaariumid
KSD301 temperatuurilüliti parameetrid
| Tüüp | Kohaldatav varustus | Kaitse eesmärk |
| NC tüüp | – Mootori ülekuumenemise kaitse (pesumasin, konditsioneeri kompressor) – Kuivapõlemisvastane elektriboiler – Trafo ülekoormuskaitse |
Kui temperatuur ületab normi, toiteallikas on sunnitud katkestama, et vältida seadmete kahjustamist |
| EI tüüp | – Jahutusventilaatori juhtimine (arvuti CPU, kabinet) – Küttekeha ületemperatuuri alarm – Kasvuhoone küttesüsteem |
Aktiveerige abiseadmed (nagu ventilaatorid/alarmid) kui temperatuur ületab normi |
III. Peamised kaalutlused valiku tegemisel
Ohutuse prioriteet
Sundväljalülitamise stsenaariumide jaoks tuleb valida NC-tüüp (nagu tulekahjude ennetamine, elektrilöögi vältimine) vältimaks kõrgetel temperatuuridel pidevast toiteallikast põhjustatud õnnetusi.
Vooluahela disaini sobitamine
NC-tüüpi tuleb peaahela pingestatud juhtmega järjestikku ühendada, ja NO tüüp on tavaliselt ühendatud paralleelselt juhtimisabiseadmetega.
Identifitseerimine
“B” või “NC” kestale märgitud tähistab tavaliselt suletud tüüpi, “K” või “EI” tähistab tavaliselt avatud tüüpi (nagu KSD301-85B näitab tavaliselt suletud tüüpi 85 ℃ juures).
Testi kinnitamine
Tuvastamiseks kasutage multimeetrit: NC tüüp on ühendatud normaalsel temperatuuril, ja NO tüüp on normaalsel temperatuuril lahti ühendatud.

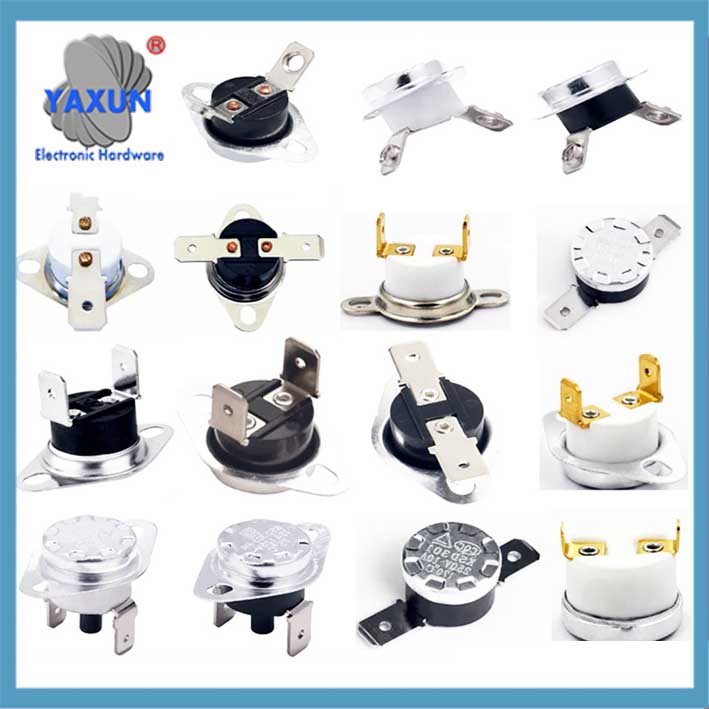

Tavaliselt avatud KSD301, KSD302 kettalüliti
IV. Töövigade vältimine
merineitsi Kopeeri kood
TB graafik
A[Varustusnõuded] –> B{Kas see tuleb kõrgel temperatuuril välja lülitada? }
B –>|Jah| C[Valige NC tüüp]
B –>|Ei| D{Kas seda tuleb käivitada kõrgel temperatuuril? }
D –>|Jah| E[Valige tüüp EI]
D –>|Ei| F[Hinnake kujundust uuesti]
▶️ Kokkuvõte: NC tüüp on “hädapidur” ohutuse tagamiseks, ja NO tüüp on “temperatuuri päästik” intelligentseks juhtimiseks. Nende kahe tegevusloogika täiendavad üksteist. Valik peab rangelt vastama vooluringi funktsiooni nõuetele (kõikehõlmav).

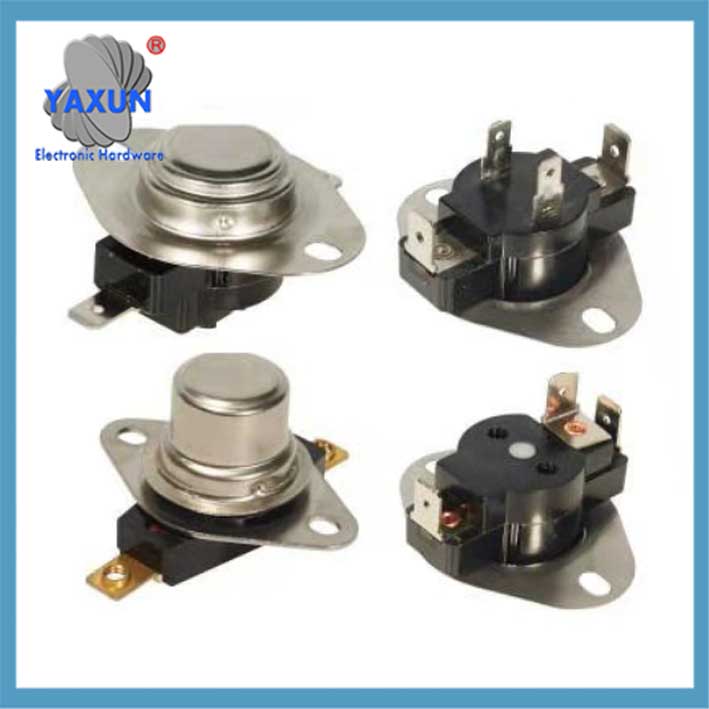

Tavaliselt suletud KSD301, KSD302 temperatuuri piirlüliti
