Mikromootori ülekuumenemiskaitse lüliti & Ülekoormuskaitse

Mikromootori ülekuumenemiskaitselülitite erinevuste võrdlus & ülekoormuskaitse. Kui rääkida mikromootori termokaitsetest, hinnaklass jääb vahele $0.1 jüaan ja $0.4 jüaan. Mudelid sisaldavad 5ap, TB02-BB8D, 17olen, KSD9700, ST01, S06, jne., mida kasutatakse peamiselt istmete katuseluugi klaasipuhastite mootorites ning millel on tihendus- ja veekindlad omadused. 17:00 mudeli parameetrid: tavaliselt suletud, töötemperatuur 120 kraadid, maksimaalne vool 10A~35A. Automaatne lähtestamise funktsioon, sobib sõjaväele, meditsiinis ja muudes valdkondades. Siin peame rõhutama temperatuurivahemikku ja praeguseid parameetreid, samuti automaatse lähtestamise omadused.

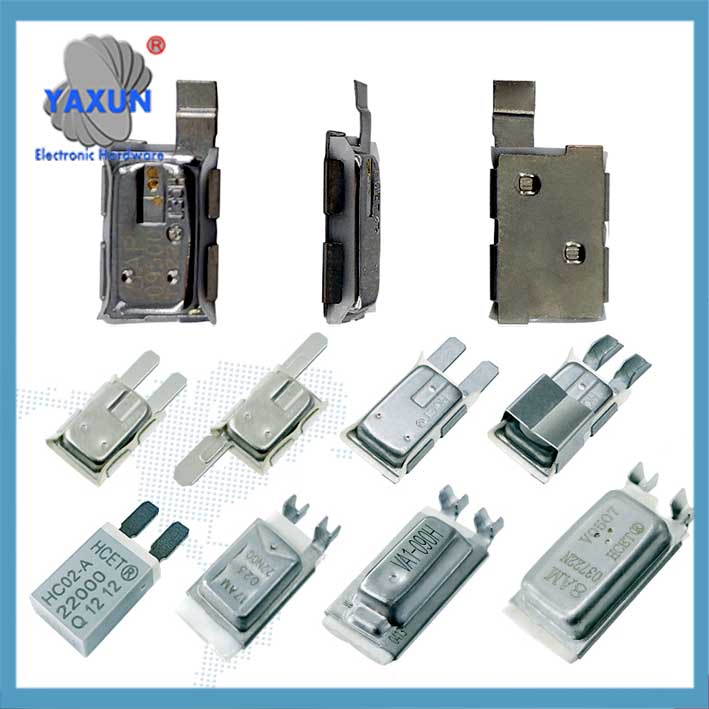

Mootor TB05, BB8DTB02, ST-22 35 ℃- 160℃ mini termokaitse

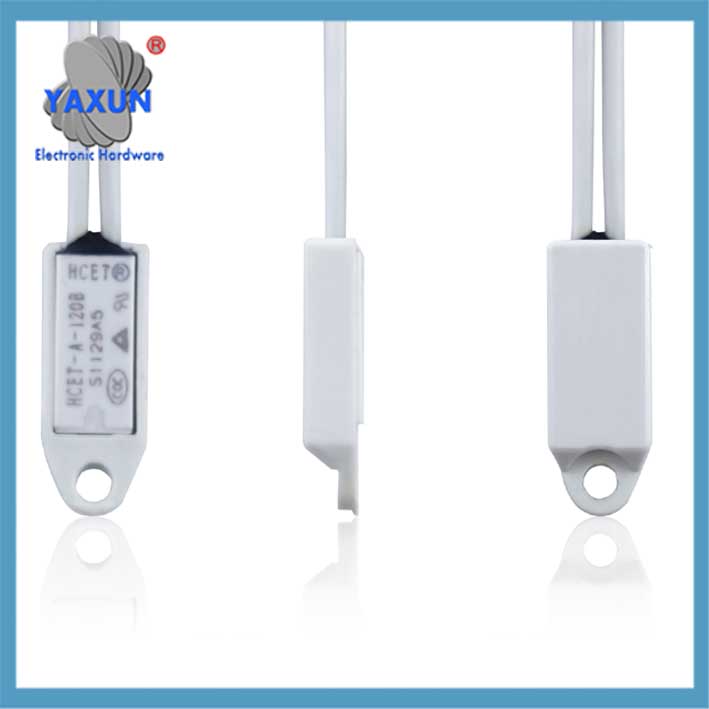

Mikrotermokaitse temperatuuri juhtlüliti S01, S06, ST-22

2MP, 6AP, 17AM+PTC, 5AP, 8AM, KSD9700 mootori ülekuumenemiskaitse lüliti

Seoses mootori ülekoormuskaitsetega, mootori mootorikaitsed (M-B) kasutada mikroprotsessori tehnoloogiat. Sellel on mitu kaitset, näiteks ülevool, faasi rike, ja varisema, ja reisi aeg on reguleeritav (0.2-30 sekundit), ja toetab käsitsi või elektrilist lähtestamist. Parameetrite seadistusmeetodit täiendatakse, näiteks ülevoolukaitse seadmine 1.5-2 korda nimivool ja ülekoormus kuni 1.1-1.3 korda. Need sätted on praktiliste rakenduste jaoks väga olulised.

Mootori ülekoormuskaitse seiskumiskaitse rakendub pärast käivitamise lõpetamist. Kui vool ületab seatud väärtuse, see hakkab kohe tegutsema. Kiirkatkestuskaitse on mõeldud lühisvigade jaoks, ja jaguneb kaheks osariigiks: käivitamine ja käitamine. Ülekuumenemise pöördaja kaitse põhineb soojuse akumulatsiooni mudelil, positiivse ja negatiivse järjestusega voolude soojusmõjude kombineerimine. Neid kaitsemehhanisme tuleb punktides selgitada, et kasutajad mõistaksid, kuidas erinevaid rikkeid käsitleda.

Paigaldamise ja ühilduvuse osas, juhitakse tähelepanu sellele, et kaitsme saab paigaldada inverteri esiotsa, kuid tähelepanu tuleks pöörata nimivoolu sobitus- ja maandusnõuetele (traadi läbimõõt ≥3,5 mm², vastupanu <10Oh). Termoreleede ja temperatuurireleede erinevus seisneb selles, et esimene põhineb voolu termilisel mõjul, ja viimane on paigaldatud mootorisse temperatuuri mõõtmiseks. Segaduste vältimiseks on vaja siin vahet teha.

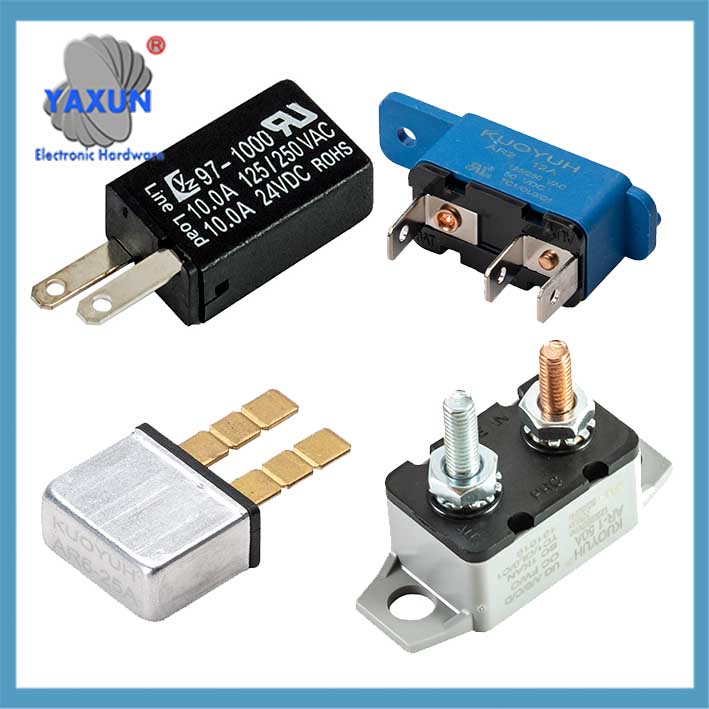

Automootorite kaitselülitid AR, AR2, 24, 97, 18, 17 seeria

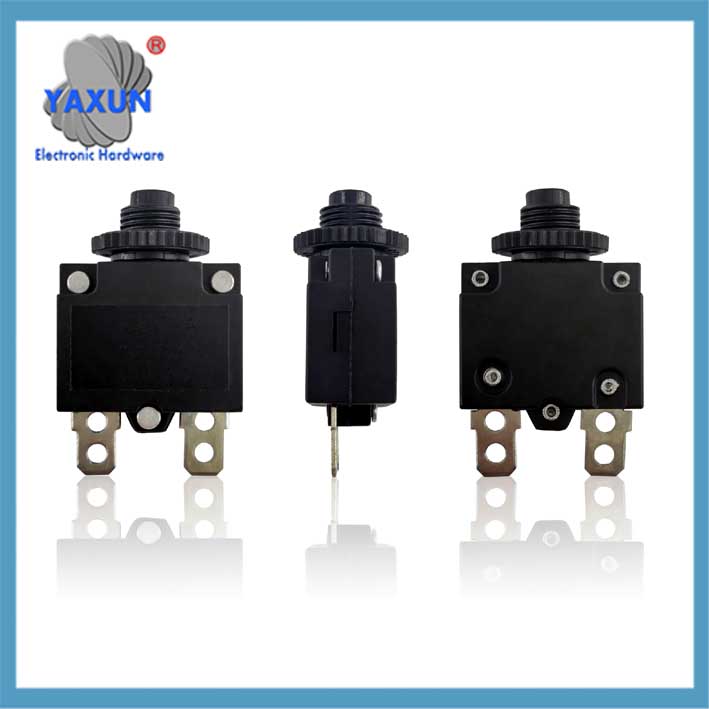

98 Seeria käsiraamat, Automaatne lähtestamine Mootori ülekoormuskaitse

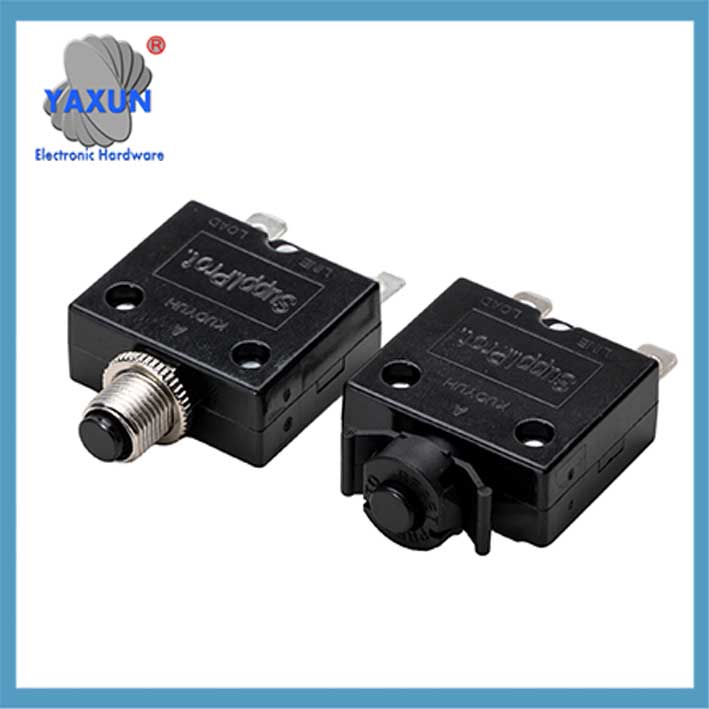

KUOYUH 88 Seeria mootori ülekoormuskaitse

I. Ülekuumenemiskaitse lüliti (temperatuuri kaitsja)
Tööpõhimõte ja omadused
Kasutades bimetallilisi temperatuuritundlikke elemente, kui temperatuur saavutab seatud läve, kontaktid avanevad/sulguvad automaatselt ja katkestavad vooluringi; kui temperatuur langeb, see lähtestab automaatselt ja jätkab tööd.
Tüüpilised mudelid: näiteks 17:00, 17AM+PTCT, TB02-BB8D seeria, töötemperatuur 40℃ ~ 160℃, maksimaalne vool 10A~60A, nimipinge 250V, tavaliselt suletud disain, veekindla tihendusfunktsiooniga.
Helitugevus ja paigaldus: Miniatuurne disain (nagu lame paigaldus), sobib piiratud ruumiga stseenide jaoks, otse mootori mähisesse või küttekomponendi pinnale.

Põhirakenduse stsenaariumid
Autode mikromootorid: katuseluukmootorid, klaasipuhastimootorid, istmete reguleerimise mootorid, jne.
Kodumasinad: väikese võimsusega seadmed, näiteks jahutusventilaatorid, veepumba mootorid, ja elektritööriistu, mis peavad vältima ülekuumenemist.
Süütesüsteemis, see võib mootori välja lülitada, et vältida ülekuumenemisest tulenevaid kahjustusi.

II. Ülekoormuskaitse (KUOYUH mootorikaitse)
‌Multifunktsionaalne kaitsemehhanism‌
Ülekoormuskaitse: Jälgige voolu ja väljalülitamist, kui see ületab nimiväärtust (tavaliselt seatud 1.1-1.3 korda).
Lühisekaitse: Lülitage vooluahel koheselt välja, kui vool tõuseb ebanormaalselt (tegevusaeg <0.1 teiseks).
Torkekaitse: Kui vool on pärast käivitamist jätkuvalt ≥200% nimiväärtusest, see hakkab kohe tegutsema.
Faasi kadumise/ tasakaalustamatuse kaitse: Kui esineb faasikaotus või kolmefaasiline tasakaalustamatus, see vastab sees 3 sekundit.
Jälgib mootori ahelat läbivat voolu ja avab voolu, kui vool ületab etteantud piiri.
mehhanism:
Võib olla termiline (kasutades bimetallriba) või elektrooniline, ja väljalülitused pärast teatud viivitust, et võimaldada käivitumist.
Kasutusjuhtumid:
Kaitseb mootoreid pidevatest liigvooluolukordadest tingitud kahjustuste eest, nagu näiteks kinnikiilunud tiiviku või suure pöördemomendiga koormusest põhjustatud.
Näide:
Külmkapi kompressori ülekoormuskaitse lülitab kompressori välja, kui see üle kuumeneb või kui see ei käivitu.

Tehnoloogia uuendamise funktsioonid
Integreeritud mikroprotsessor, toetab reaalajas ülitäpset voolu jälgimist, pinge, temperatuuri, ja kuvab LED-i kaudu tõrke põhjuse.
Sellel on mõlemad suhtlusfunktsioonid (näiteks RS485 liides) ning toetab kauglähtestamist ja andmete üleslaadimist.
Ühildub 35 mm siini paigaldusega, võib otse asendada traditsioonilised termoreleed.

III. Valiku- ja paigalduspunktid
Parameetrite seadistamise põhimõte
Ülevoolukaitse vool: seatud 1.5-2 korda mootori nimivool.
Temperatuuri kaitse: Nimivool on 0.8 korda mootori nimiväärtus.
Varisemiskaitse: Lävi on seatud 200% nimivoolust, ja tegevus on nullviivitusega.

Ühilduvuskaalutlused
Inverteri esiosa paigaldamisel, inverteri väljundvõimsus peab olema sobitatud, ja nimivool reguleeritakse maksimaalseks, et vältida valekäivitust.
Maandusnõuded: Kaitse ja mootor peavad olema usaldusväärselt maandatud (traadi läbimõõt ≥ 3,5 mm² vasktraat, maandustakistus <10Oh).

IV. Tüüpiliste toodete võrdlus

Näpunäide: Mikromootoritele, integreeritud temperatuuri lülitid (näiteks 17:00) on eelistatud kompaktse kaitse jaoks; tööstuslikes stsenaariumides, intelligentsed kaitsjad (nagu ARD2) on vaja tegeleda keeruliste riketega.
