¿Qué es el sensor de temperatura del agua del motor del motor??

Un sensor de temperatura de agua del motor del motor mide la temperatura del agua o un refrigerante líquido. Estos sensores se utilizan en varias aplicaciones, incluyendo motores automotrices, Sistemas de enfriamiento de agua, y procesos industriales, para monitorear y regular la temperatura. Empleado en varios procesos industriales para medir la temperatura del agua u otros líquidos, a menudo junto con registradores de datos o sistemas de control.

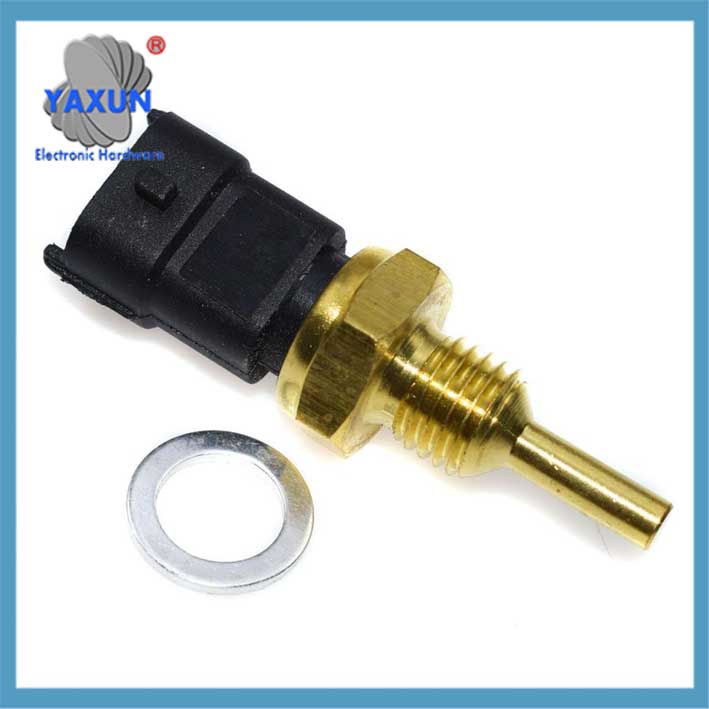

Sensor de temperatura del agua 1338418 55187822 71741090 1338.Interruptor de temperatura del agua C7

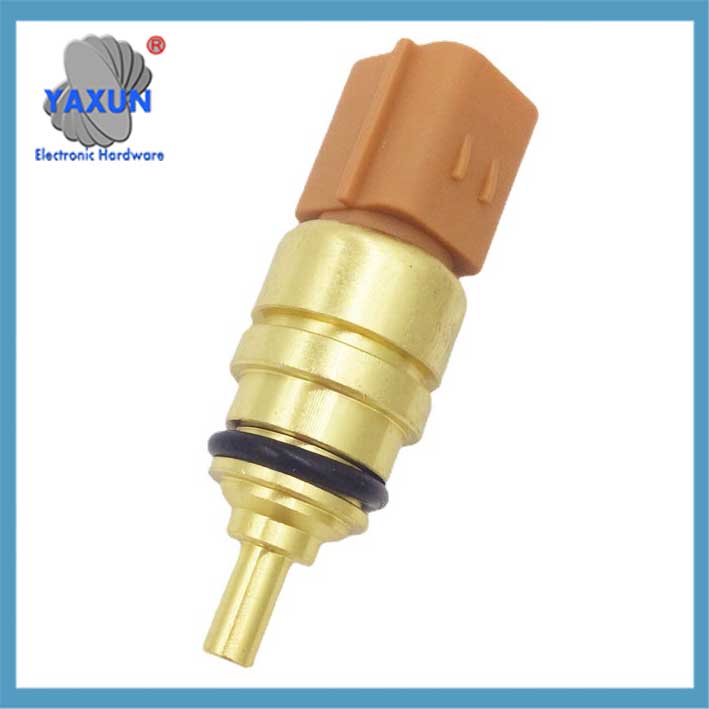

6K2A-12A648-AA Sensor de temperatura de agua enchufe adecuado para ventilador de enfriamiento de agua Ford

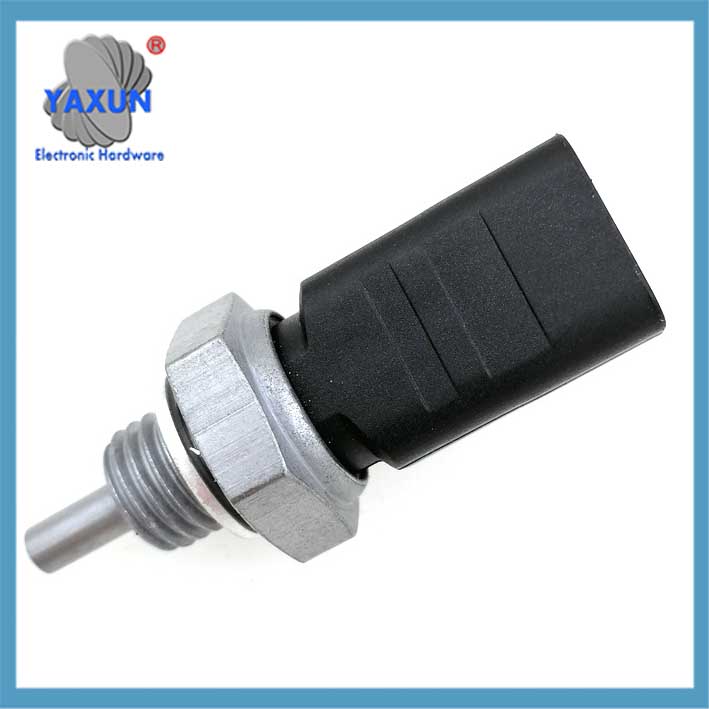

Sensor de temperatura de agua de reemplazo, 1/4″ Escrutinio – Suministros de carreras de automóviles

La función principal del sensor de temperatura del agua es monitorear la temperatura del refrigerante del motor. Su componente central es un termistor de coeficiente de temperatura negativa (CNT). El valor de resistencia de este material disminuye exponencialmente cuando aumenta la temperatura, como aproximadamente 2.5kΩ a 20 ℃ y aproximadamente 0.3kΩ a 80 ℃. Esta característica le permite convertir los cambios de temperatura en señales eléctricas..

Con respecto a la ubicación de instalación, la mayoría de los sensores (65%) se instalan en la chaqueta de agua del bloque de cilindro del motor/cabezal de cilindro. Algunos también están cerca del termostato de la cabeza del cilindro (22%) o la salida del radiador (13%). Este diseño es contactar directamente al refrigerante para garantizar una medición precisa de la temperatura..

El papel del sensor es crítico: a bajas temperaturas, La ECU aumentará el volumen de inyección por 30% Para ayudar a comenzar en frío; a altas temperaturas, La cantidad de base de inyección se corregirá. También afectará el sistema de encendido, como avanzar en el ángulo de encendido en 8-12 ° a -20 ℃ y retrasarlo en 4-6 ° a 100 ℃ para evitar la explosión. Además, El control de la velocidad de inactividad también depende de ello, y la velocidad se elevará a 1200-1500 rpm a bajas temperaturas.

En términos de manifestación de fallas, Los problemas comunes incluyen dificultad en el inicio en frío, Velocidad de ralentí inestable, Operación anormal del ventilador, etc.. Hay varias formas de diagnosticar: Use un multímetro para medir el voltaje de la fuente de alimentación (Normal 5v o 12v), Lea el flujo de datos (La señal normal de temperatura del agua es de aproximadamente 95 ℃), o medir el valor de resistencia después del calentamiento (debe ser 1.4-1.9kΩ a 30 ℃).

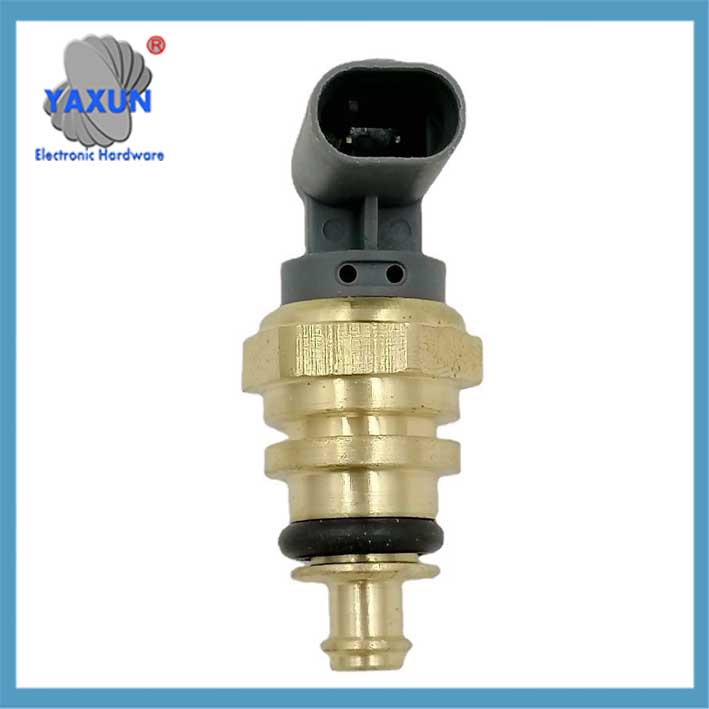

7700810879 Función y aplicación del sensor de temperatura del agua del automóvil

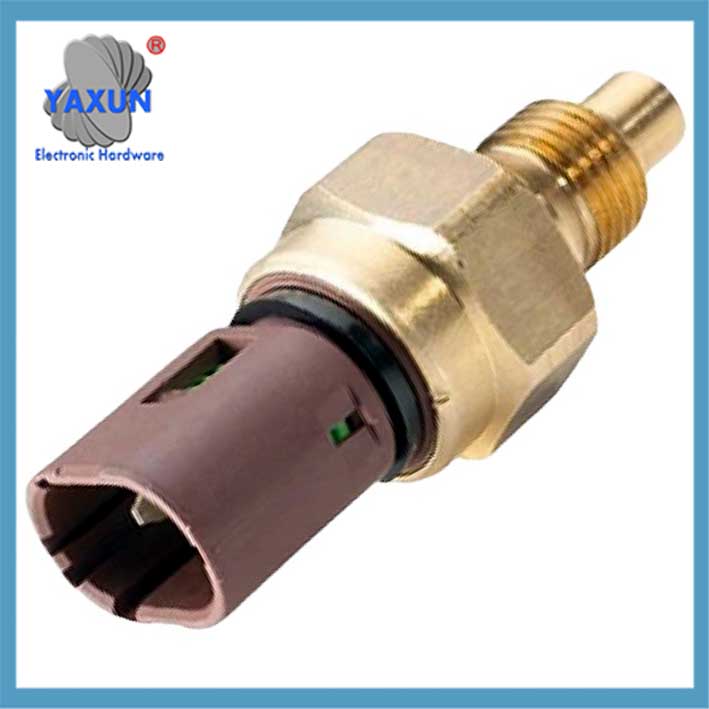

Sensor de temperatura de agua de NTC personalizado Conjunto de sonda de cobre

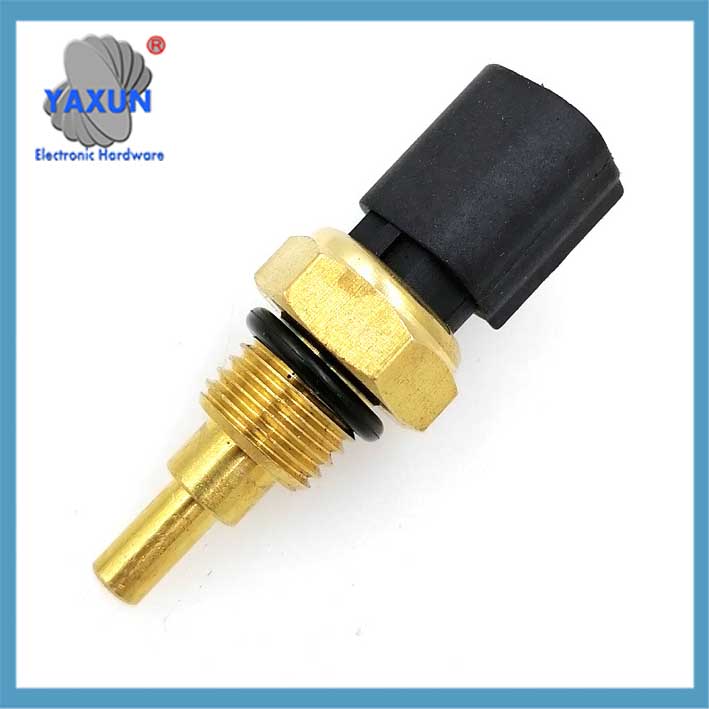

Remitente de temperatura del agua ~ sensor de temperatura del refrigerador & Arnés del conector de cola para GM TX3 TS10075 15326386

El sensor de temperatura del agua del motor del automóvil es el elemento de monitoreo de núcleo del sistema de gestión del motor. Su función, estructura, Principio de trabajo y manifestación de fallas son los siguientes:

🔧 ‌1. Estructura y principio de trabajo‌
‌ Elemento de Corte‌: Adoptando el termistor de coeficiente de temperatura nogativo (CNT), El valor de resistencia disminuye exponencialmente cuando aumenta la temperatura (como aproximadamente 2.5kΩ a 20 ℃, y cae a 0.3kΩ a 80 ℃).
‌ Conversión de la señal‌: Convierta el cambio de temperatura del refrigerante en una señal eléctrica (Por lo general, el cambio lineal de 1.3V-3.8V) y transmitirlo a la unidad de control del motor (ECU).

‌ Ubicación de la instalación‌:
Bloque de cilindro del motor/Cilindro de agua Cilindro de agua de agua (contabilizar 65%);
Tubería de derivación de refrigerante o cerca del termostato.

Tipos de sensores de temperatura del agua:
Sensores de temperatura del refrigerante del motor (Ects):
Encontrado en vehículos, Estos sensores monitorean la temperatura del refrigerante del motor, Proporcionar retroalimentación a la unidad de control del motor (ECU) para inyección de combustible óptima y tiempo de encendido.
Sensores del sistema de enfriamiento de agua:
Utilizado en bucles de enfriamiento de agua de PC personalizados o sistemas de enfriamiento industrial para monitorear la temperatura del refrigerante y garantizar la disipación de calor adecuada.

Ejemplos de aplicaciones:
Automotor: Monitoreo de la temperatura del refrigerante del motor para optimizar el rendimiento del motor y evitar el sobrecalentamiento.
Enfriamiento de agua: Mantener temperaturas óptimas en bucles de enfriamiento de agua de PC para el rendimiento del sistema estable.
Procesos industriales: Monitoreo de temperaturas en los procesos de fabricación, sistemas de climatización, y otras aplicaciones que involucran líquidos.
Acuicultura: Monitoreo de la temperatura del agua para un crecimiento óptimo de peces o plantas.
Oceanografía: Medir la temperatura del agua a varias profundidades para la investigación y el monitoreo.

⚙️ ‌2. Funciones centrales‌
El sensor de temperatura del agua proporciona datos de temperatura en tiempo real a la ECU para regular dinámicamente la operación del motor:

‌ Control de combustible‌: ‌Mew Temperatura ‌ (<86℃): Aumentar la cantidad de inyección (hasta +30% compensación) Para mejorar el rendimiento de inicio en frío;
temperatura alta: Reduzca la cantidad de inyección y optimice la relación aire-combustible.
‌ Ajuste de señalización‌: Aumentar el ángulo de avance de la encendido a bajas temperaturas (8–12 ° a -20 ℃), y retrasar a altas temperaturas (4–6 ° a 100 ℃) Para evitar la explosión.
‌Idle y control de disipación de calor‌: Aumentar la velocidad de inactividad a 1200–1500 rpm a bajas temperaturas;
Activar el inicio y parar del ventilador de enfriamiento (operación de alta velocidad a altas temperaturas).
‌Pantalla de instrumento‌: Conduzca el puntero de medidor de temperatura del agua, 90℃ es la temperatura de trabajo ideal.

Características clave:
Rango de medición: El rango de temperaturas que el sensor puede medir con precisión.
Exactitud: Qué tan cerca las lecturas del sensor coinciden con la temperatura real.
Tiempo de respuesta: La velocidad a la que reacciona el sensor a la temperatura.
Durabilidad: La capacidad del sensor para resistir las condiciones ambientales (P.EJ., agua, Temperatura extrema).
Estilo de montaje: Cómo se une el sensor al sistema (P.EJ., inmersión, tipo de hilo).

⚠️ ‌iii. Manifestación y diagnóstico de fallas‌
(1) Síntomas típicos de falla:
Dificultad para comenzar un coche frío, Fluctuaciones o aumento anormal;
Indicación anormal de medidor de temperatura del agua (Sin movimiento, falso alto o fuera de rango);
El ventilador de enfriamiento sigue funcionando o no comienza en absoluto;
Aumento del consumo de combustible y aceleración débil.

(2) Método de detección:

IV. Mecanismo de impacto de fallas ‌ ‌ Distorsión señal‌: ECU juzga mal la temperatura (como recibir una señal fija de -40 ℃ o 130 ℃), dando como resultado una estrategia incorrecta de inyección/encendido;
‌Line fallas‌: Abrir transmisión de señal de bloqueo de circuito/cortocircuito, causando desequilibrio de mezcla;
‌ Envejecimiento de componente‌: La deriva característica del termistor o la corrosión del refrigerante provoca una precisión reducida.

💎 Resumen
El sensor de temperatura del agua es como el “termómetro” del motor. Su precisión está directamente relacionada con la economía de combustible, control de emisiones y vida mecánica. Verificar regularmente las características de resistencia y la estabilidad de la señal (especialmente la comparación entre los estados calientes y fríos) puede evitar efectivamente las fallas sistémicas causadas por la falla del sensor.
