Funciones y aplicaciones de fusibles de chips reiniciables

Fusibles de chip reajustables (PPTC) Son componentes de protección contra sobrecorriente basados ​​en las características del coeficiente de temperatura positivo de los polímeros.. Tienen una función de reinicio automático y se utilizan ampliamente en la protección de circuitos de equipos electrónicos.. Los siguientes son sus puntos centrales.:
1. Estructura y principio de funcionamiento.
‌Composición del material‌
Está compuesto por resinas poliméricas especialmente tratadas. (como polímeros de PE) y partículas conductoras (negro de carbón o partículas metálicas). En condiciones normales, las partículas conductoras forman un camino de baja resistencia (0.1-varios ohmios). ‌Mecanismo de protección‌
Cuando ocurre sobrecorriente, el efecto térmico de la corriente hace que la resina se derrita y se expanda, la red conductora se rompa, y la resistencia aumenta repentinamente a un estado de alta resistencia (hasta megaohmios), Limitar la corriente a microamperios.. ‌Después de resolver la falla, las partículas conductoras se enfrían y se encogen, reconectar, y restaurar el estado de baja resistencia sin reemplazo manual‌. ‌

Proveedor de China de componentes AEM de fusibles reajustables PPTC

Función y aplicación del fusible reiniciable de chip SMD

Proveedor de China del fusible reajustable del chip SMD

Protección contra sobrecorriente:
Los fusibles reajustables limitan el flujo excesivo de corriente en un circuito, Prevención de daños a componentes sensibles durante cortocircuitos o condiciones de sobrecarga..

Protección contra sobrecalentamiento:
También pueden sentir y responder a temperaturas excesivas., Disparar a un estado de alta resistencia para evitar el sobrecalentamiento y posibles daños..

Auto-reinicio:
A diferencia de los fusibles tradicionales, Los fusibles reajustables regresan automáticamente a su estado de baja resistencia una vez que se elimina la condición de falla y la temperatura o la corriente caen por debajo del punto de activación..

2. Parámetros y características clave.

3. Escenarios de aplicación típicos
Electrónica de consumo:
Ampliamente utilizado en teléfonos inteligentes., portátiles, Tvs, y otros dispositivos electrónicos para proteger contra sobrecorrientes y problemas de sobretemperatura..
Fuentes de alimentación:
Proporcionar protección confiable para fuentes de alimentación en diversos dispositivos y sistemas., evitando daños por cortocircuitos o consumo excesivo de corriente.
Electrónica automotriz:
Utilizado en automóviles para proteger la electrónica del tablero., módulos de control, y sistemas de entretenimiento de sobrecorrientes.
Telecomunicaciones:
Protege los enrutadores, interruptores, y otros dispositivos de comunicación contra daños causados ​​por sobrecorrientes, asegurando una conectividad ininterrumpida.
Sistemas de control industriales:
Salvaguardar paneles de control electrónicos, PLC (Controladores lógicos programables), y otros componentes críticos en entornos industriales.
Aplicaciones aeroespaciales y nucleares:
Proporcionar protección confiable en entornos donde el reemplazo de fusibles es difícil o poco práctico.
Dispositivos médicos:
Se puede encontrar en algunos dispositivos médicos., Garantizar la seguridad y confiabilidad de los equipos médicos críticos..
Sistemas de audio:
Protege los altavoces, especialmente los tweeters, de daños por sobremarcha.

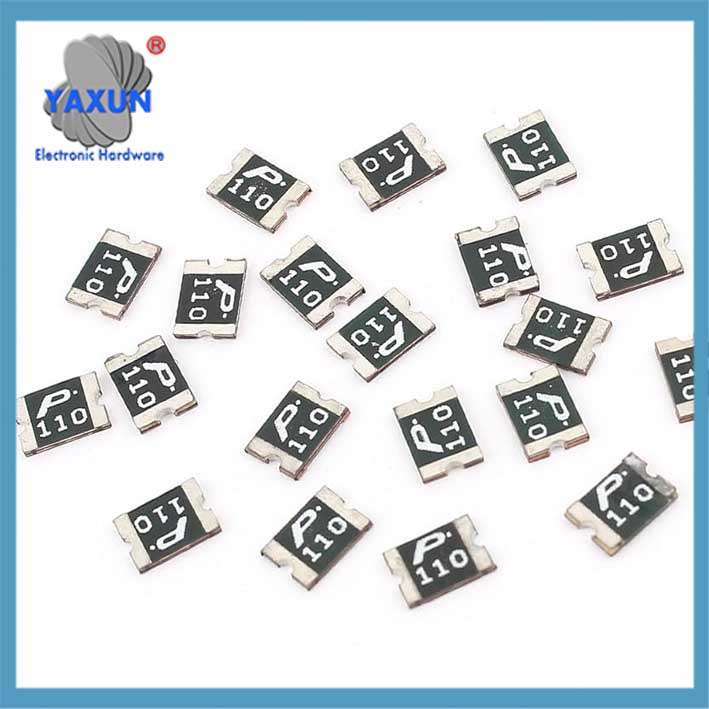

P075 Fusibles 0.75A 13.2V Chip de acción rápida SMD 1812 Fusibles de cartucho Fusible reajustable

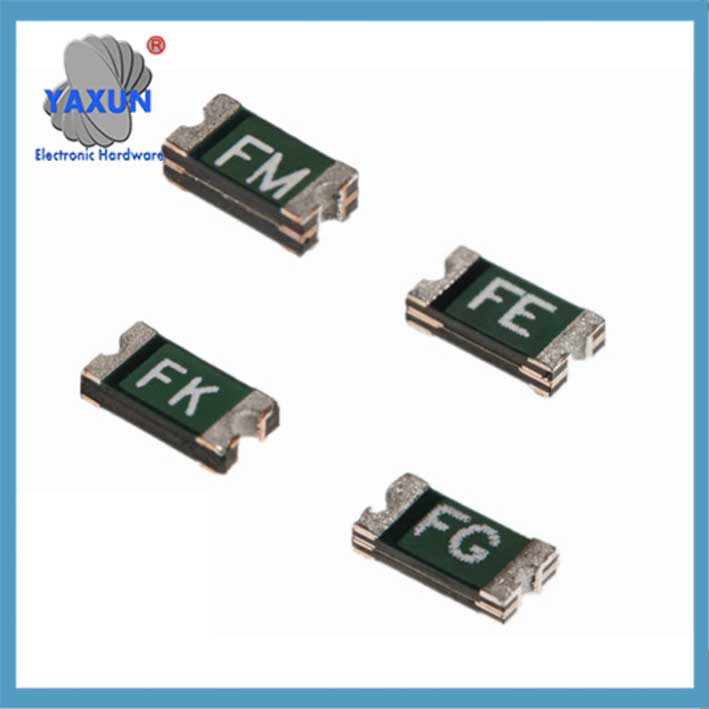

Fusible de autorrecuperación SMD 1206 nSMD025 250MA 16V

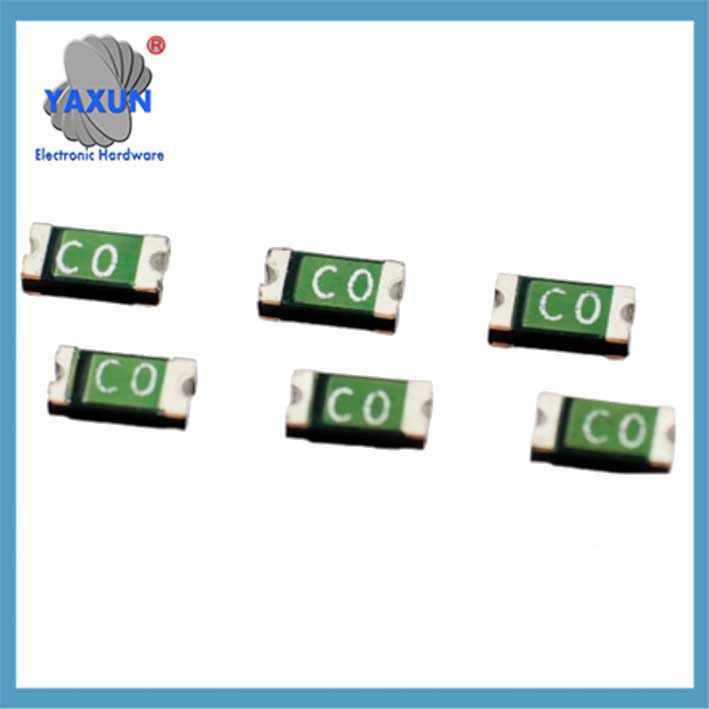

1.1Un chip SMD de acción rápida de 8 V. 1812 Fusibles de cartucho Fusible reajustable

4. Consideraciones de selección
‌Coincidencia actual‌: La corriente de mantenimiento debe ser 1.25 veces mayor que la corriente máxima de funcionamiento del circuito‌;
‌Selección de paquete‌: Seleccionar 0402/0603 Y otros tamaños según el espacio de PCB., y 1812/2920 Se requiere embalaje para escenarios de alta corriente‌;
‌Anvironeo de adaptabilidad ‌: El uso actual debe reducirse en entornos de alta temperatura para evitar activaciones falsas‌.

5. Tendencias de desarrollo tecnológico.
‌Optimización de materiales‌: Los nuevos materiales nanocompuestos mejoran la velocidad de respuesta y la resistencia a la presión‌.
‌Innovación estructural‌: Por ejemplo, Electrónica Yaxun’ Los componentes de parche ajustables son adecuados para diferentes diseños de circuitos..

Si necesita un estándar de prueba, Puede consultar el entorno de 25 °C para verificar la corriente de mantenimiento. (ninguna acción para 15 minutos) y acción actual (desencadenar dentro 5 minutos) y otros indicadores.

Ventajas sobre los fusibles tradicionales:
Auto-reinicio:
Elimina la necesidad de reemplazar manualmente los fusibles, reduciendo el tiempo de inactividad y los costos de mantenimiento.
Tamaño compacto:
Los fusibles reajustables suelen ser más pequeños que los fusibles tradicionales, haciéndolos más fáciles de integrar en dispositivos electrónicos compactos.
Vida útil más larga:
Capaz de soportar numerosos eventos de sobrecorriente, lo que lleva a una vida útil general más larga en comparación con los fusibles tradicionales.
Sin arco:
Los fusibles reajustables no producen chispas ni arcos durante una falla., mejorar la seguridad.
