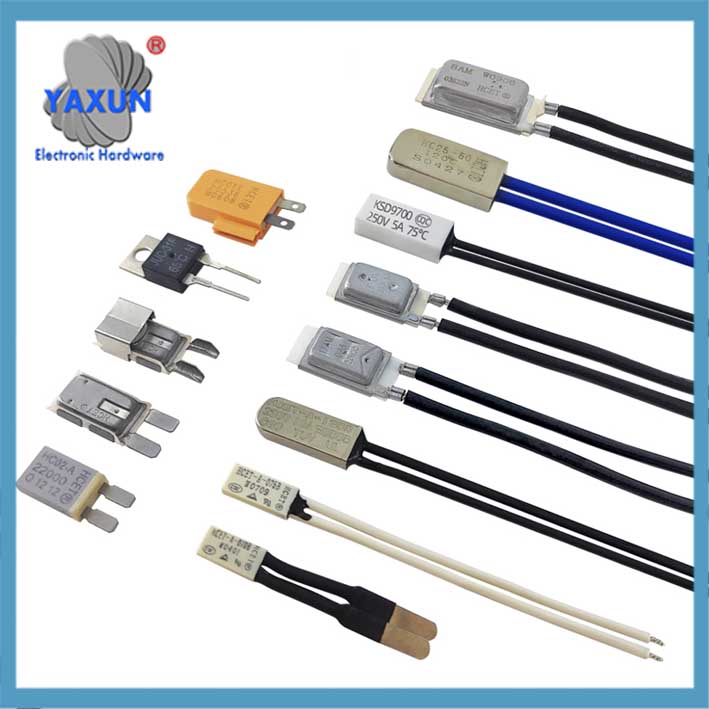

Protector térmico de motor personalizado (Interruptor termostático)

El protector térmico del motor es un dispositivo de protección que corta automáticamente el circuito ante cambios de temperatura o corriente.. La función principal es evitar que el motor se dañe por sobrecalentamiento., sobrecarga o estancamiento. Los siguientes son los puntos clave:

Protector de sobrecarga y sobrecalentamiento del motor del limpiaparabrisas 6AP

17AM Motor Protector térmico normalmente cerrado Sensor de termostato NC Klixon 17am022

Opciones protectores de sobrecarga térmica para motores eléctricos pequeños & Engranaje

⚙️ 1. Principio de funcionamiento central
‌Estructura de tira bimetálica‌: Está compuesto por dos tiras metálicas con diferentes coeficientes de dilatación térmica.. Cuando la temperatura sube, Las tiras de metal se doblan y deforman debido a la diferencia de expansión., Activar el enlace mecánico para cortar el circuito.; se reinicia automáticamente y reanuda la conducción después de que baja la temperatura.
‌Respuesta dual de temperatura actual‌: Algunos modelos (como protectores térmicos trifásicos) monitorear la sobrecarga actual y la temperatura del devanado al mismo tiempo. Cuando está sobrecargado, el circuito se corta rápidamente dentro 4-10 segundos para evitar daños por pérdida.

Cómo funciona:
Detección de sobrecalentamiento:
Los motores con protección térmica suelen utilizar sensores de temperatura., como termistores PTC o sensores KTY, que están incrustados dentro de los devanados del motor. Estos sensores monitorean la temperatura del motor y envían señales a un dispositivo de protección térmica..

Corte de energía:
Cuando la temperatura del motor supera el límite de seguridad, el dispositivo de protección térmica, que puede ser un interruptor bimetálico o un mecanismo similar, desconecta la fuente de alimentación, apagando el motor.

Reinicio automático:
Después de que el motor se enfríe, el dispositivo de protección térmica normalmente se reinicia, permitiendo que el motor se reinicie manual o automáticamente.

Beneficios:
Previene daños:
La protección térmica ayuda a prevenir el sobrecalentamiento, lo que puede provocar daños en el aislamiento del motor, devanados, y otros componentes.
Extiende la vida útil:
Al evitar el sobrecalentamiento, La protección térmica contribuye a una vida útil más larga del motor..
Seguridad:
Minimiza el riesgo de incendio u otros peligros causados por el sobrecalentamiento del motor..

🔍 2. Principales tipos y evolución tecnológica

Tipo	‌Principio de funcionamiento	‌Características	Escenarios aplicables
Protector térmico bimetálico	Doblado de chapa por temperatura	estructura sencilla, bajo costo, reinicio automático, pero la precisión se ve afectada por la proporción del material	Motores para electrodomésticos, pequeños motores industriales
protector electrónico	Señal de corriente/temperatura de detección de chip	Alta precisión, curva de protección programable, soporte de monitoreo remoto, pero requiere un controlador correspondiente	Equipos industriales inteligentes, motores de precisión
Protector térmico trifásico	Protección integral contra sobrecarga y sobrecalentamiento de corriente	Admite motores de 0,55 kW a 75 kW, fuerte resistencia a ambientes contaminados, puede reemplazar el tradicional “relé térmico + contactor” solución	motores industriales, bombas sumergibles

Nota: La tecnología patentada de Tianyin Electromechanical mejora significativamente la confiabilidad de la respuesta al optimizar la estructura combinada de tiras bimetálicas. (como agregar componentes de protección contra sobrecorriente).

Protección térmica del motor eléctrico con tolerancia de temperatura IP54 IP55 ± 5o C – Interruptor térmico,

6Protector de sobrecarga térmica eléctrica de alta calidad AP/3MP para motor de licuadora

5AP/2MP 50 ℃ -180 ℃ sobrecorriente, protector termico del motor contra sobrecalentamiento

📌 3. Parámetros de selección clave

Parámetros‌	‌Requisitos‌	‌Base
Temperatura de acción	40°C–170°C (personalizado según el nivel de aislamiento del motor)	Es necesario igualar el límite de temperatura del devanado del motor.
Corriente nominal	2A-20A (Seleccionado según la potencia del motor.)	Evitar disparos falsos o fallas de protección
Modo de reinicio	Reinicio automático/reinicio manual	El reinicio automático es adecuado para refrigeradores y ventiladores.; El reinicio manual se utiliza para escenarios de alto riesgo.
Estándares de certificación	TS16949、UL、CE（EN 60730-2-2）	Requisitos obligatorios de seguridad y protección del medio ambiente.

⚠️ 4. Precauciones de uso
‌Especificaciones de instalación‌:
El doblado del cable debe estar a más de 6 mm de la raíz para evitar daños y un mal contacto.;
Después de la soldadura a alta temperatura, debe enfriarse durante más de 30 segundos para evitar que el protector se dañe por el calor.
‌Anvironeo de adaptabilidad ‌:
Evite el uso de protectores no sellados (como los contactores tradicionales) en ambientes altamente contaminados;
Verifique periódicamente la fatiga y el envejecimiento de las tiras bimetálicas y reemplácelas en combinación con el ciclo de mantenimiento del equipo..
‌Función para evitar conflictos‌:
Los motores automotrices con función antipellizco deben adoptar soluciones de control de temperatura de software para evitar que los protectores de hardware interfieran con la detección de obstáculos..

♻️ 5. Solución de problemas
Razones comunes por las que el motor se quema pero el protector no funciona:
‌Error de cableado‌: El protector no está conectado en serie en el circuito principal del motor.;
‌El valor establecido es demasiado alto‌: La temperatura de acción o el ajuste del umbral de corriente excede el rango de tolerancia del motor.;
‌Retraso en la respuesta‌: La tira bimetálica requiere tiempo de acumulación de calor y no puede hacer frente a fallas de cortocircuito instantáneas..
Se recomienda dar prioridad a los productos que hayan pasado la prueba de cortocircuito. (Cláusula 18.101) especificado en el GB/T 14536.3-2022 Estándar para garantizar la confiabilidad en condiciones de trabajo extremas..
