Interruptor de protección por sobrecalentamiento de micro motor & Protector de sobrecarga

Comparación de las diferencias entre el interruptor de protección contra sobrecalentamiento del micromotor & protector de sobrecarga. Cuando se trata de protectores térmicos para micromotores, el rango de precios esta entre $0.1 yuanes y $0.4 yuan. Los modelos incluyen 5ap, TB02-BB8D, 17soy, KSD9700, ST01, T06, etc., que se utilizan principalmente para motores de limpiaparabrisas de techo corredizo de asientos y tienen características de sellado e impermeabilidad. Parámetros del modelo 17AM: normalmente cerrado, temperatura de funcionamiento 120 grados, corriente máxima 10A ~ 35A. Función de reinicio automático, adecuado para militares, medicina y otros campos. Aquí debemos enfatizar el rango de temperatura y los parámetros actuales., así como las características del reset automático.

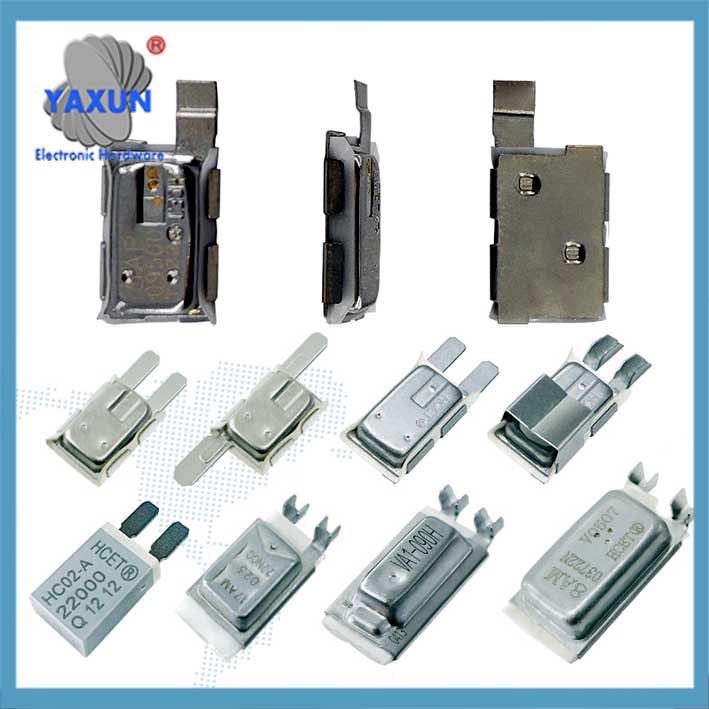

MotorTB05, BB8DTB02, ST-22 35 ℃- 160℃ mini protector térmico

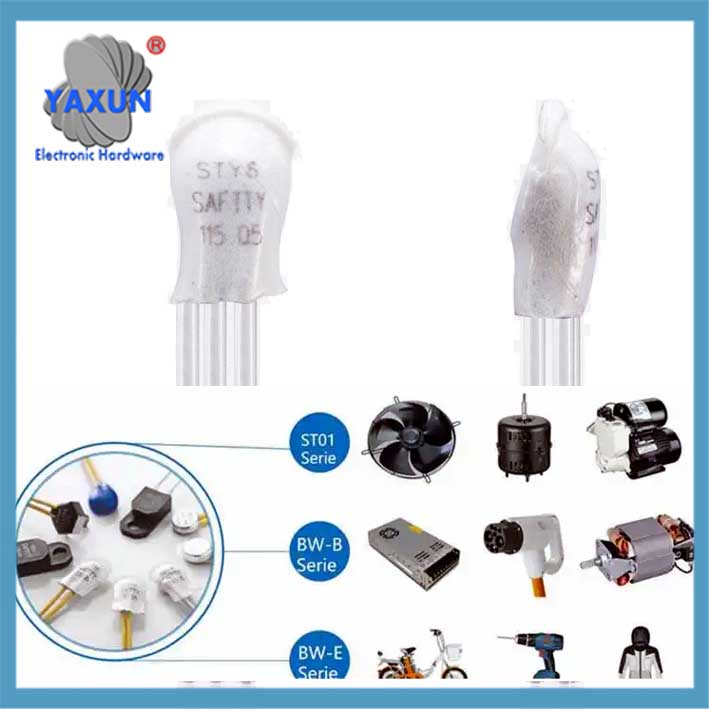

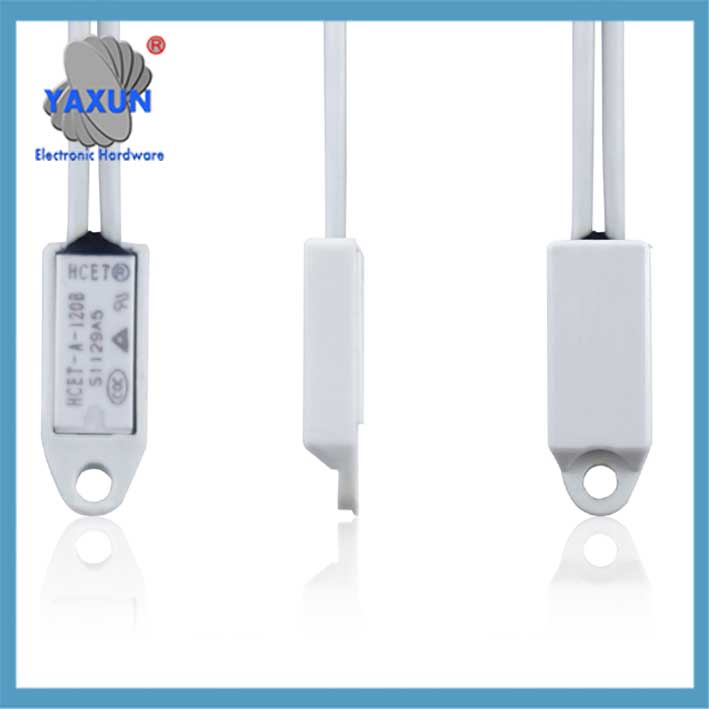

Interruptor de control de temperatura del microprotector térmico S01, T06, ST-22

2diputado, 6AP, 17AM+PTC, 5AP, 8SOY, Interruptor de protección contra sobrecalentamiento del motor KSD9700

Respecto a los protectores de sobrecarga del motor, protectores de motores (MEGABYTE) utilizar tecnología de microprocesador. Tiene múltiples protecciones como sobrecorriente., falla de fase, y puesto, y el tiempo de viaje es ajustable (0.2-30 artículos de segunda clase), y admite reinicio manual o eléctrico. El método de configuración de parámetros se complementa, como configurar la protección contra sobrecorriente en 1.5-2 veces la corriente nominal y la sobrecarga para 1.1-1.3 veces. Estas configuraciones son muy importantes para aplicaciones prácticas..

La protección de bloqueo del protector de sobrecarga del motor entra en vigor una vez completado el arranque.. Cuando la corriente excede el valor establecido, actuará inmediatamente. La protección de ruptura rápida es para fallas de cortocircuito., y se divide en dos estados: puesta en marcha y operación. La protección de tiempo inverso contra sobrecalentamiento se basa en el modelo de acumulación de calor., Combinando los efectos térmicos de las corrientes de secuencia positiva y negativa.. Estos mecanismos de protección deben explicarse en puntos para garantizar que los usuarios comprendan cómo manejar diferentes fallas..

En términos de instalación y compatibilidad., Se señala que el protector se puede instalar en el extremo frontal del inversor., pero se debe prestar atención a los requisitos de conexión a tierra y conexión de corriente nominal (diámetro del alambre ≥3,5 mm², resistencia <10Oh). La diferencia entre relés térmicos y relés de temperatura es que el primero se basa en el efecto térmico de la corriente., y este último se instala dentro del motor para medir la temperatura.. Es necesario distinguir aquí para evitar confusión..

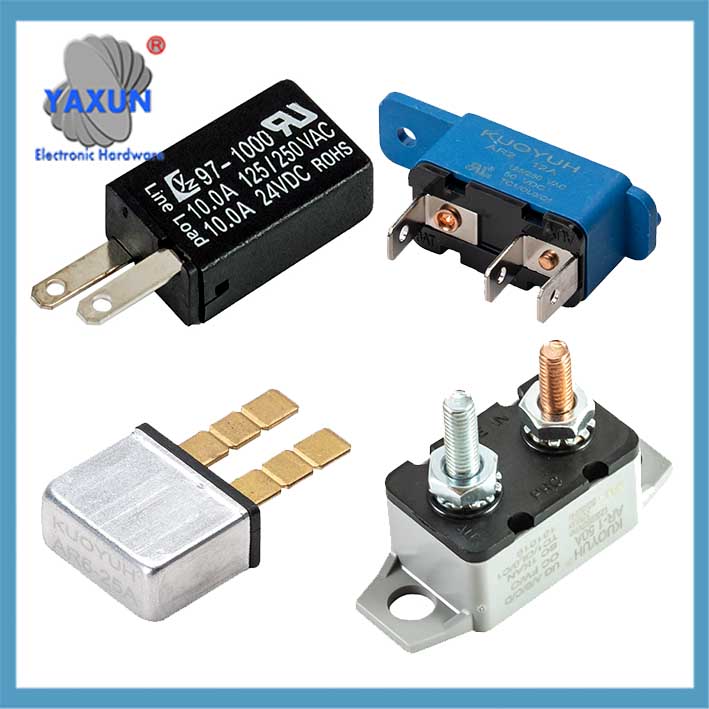

Disyuntores de motor para automóviles AR, AR2, 24, 97, 18, 17 Serie

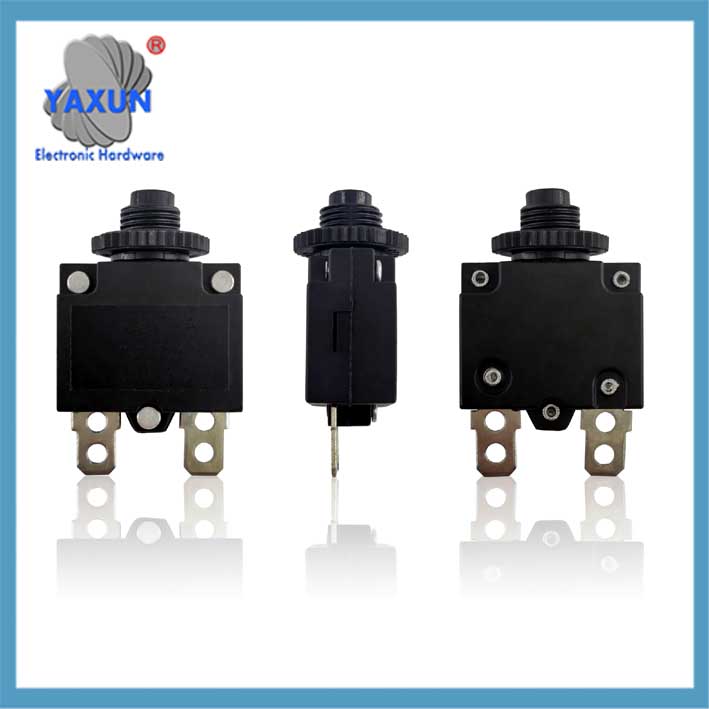

98 Manual de serie, Protector de sobrecarga del motor de reinicio automático

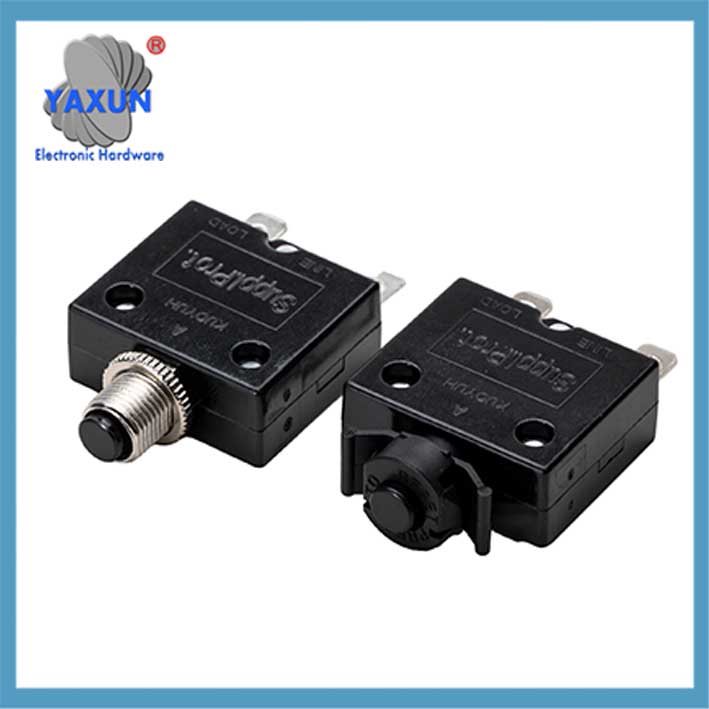

KUOYUH 88 Protector de sobrecarga del motor serie

I. Interruptor de protección contra sobrecalentamiento (protector de temperatura)
‌Principio de funcionamiento y características‌
Uso de elementos sensores de temperatura bimetálicos, cuando la temperatura alcanza el umbral establecido, Los contactos abren/cierran automáticamente y cortan el circuito.; cuando la temperatura baja, se reinicia y reanuda automáticamente el trabajo.
‌Modelos típicos‌: como a las 17 a.m., 17AM+PTCT, Serie TB02-BB8D, temperatura de funcionamiento 40 ℃ ~ 160 ℃, corriente máxima 10A ~ 60A, voltaje nominal 250V, diseño normalmente cerrado, con función de sellado impermeable.
‌Volumen e instalación‌: Diseño miniaturizado (como instalación plana), adecuado para escenas con espacio limitado, directamente incrustado en el devanado del motor o en la superficie del componente calefactor.

‌Escenarios de aplicación principales‌
Micromotores automotrices: motores del techo corredizo, motores de limpiaparabrisas, motores de ajuste del asiento, etc..
Electrodomésticos: dispositivos de bajo consumo como ventiladores de refrigeración, motores de bombas de agua, y herramientas eléctricas que necesitan evitar el sobrecalentamiento.
En un sistema de encendido, Puede apagar el motor para evitar daños por sobrecalentamiento..

II. protector de sobrecarga (Protector de motor KUOYUH)
‌Mecanismo de protección multifunción‌
‌Protección contra sobrecarga‌: Monitoree la corriente y dispare cuando exceda el valor nominal (generalmente configurado en 1.1-1.3 veces).
‌Protección contra cortocircuitos‌: Corta instantáneamente el circuito cuando la corriente aumenta anormalmente (tiempo de acción <0.1 segundo).
‌Protección contra puñaladas‌: Si la corriente continúa siendo ≥200% del valor nominal después de arrancar, actuará inmediatamente.
‌Protección contra pérdida de fase/desequilibrio‌: Cuando hay pérdida de fase o desequilibrio trifásico, responderá dentro 3 artículos de segunda clase.
Monitorea la corriente que fluye a través del circuito del motor y abre el circuito cuando la corriente excede un límite predeterminado.
Mecanismo:
puede ser termico (usando una tira bimetálica) o electrónico, y se dispara después de un cierto retraso de tiempo para permitir arranques repentinos.
Casos de uso:
Protege los motores de daños debidos a situaciones sostenidas de sobrecorriente., como los causados ​​por un impulsor atascado o una carga de alto torque.
Ejemplo:
Un protector de sobrecarga del compresor del refrigerador apagará el compresor si se sobrecalienta o si no arranca.

‌Funciones de actualización tecnológica‌
Microprocesador integrado, admite monitoreo de alta precisión en tiempo real de la corriente, Voltaje, temperatura, y muestra la causa de la falla a través del LED.
Tiene ambas funciones de comunicación. (como interfaz RS485) y admite reinicio remoto y carga de datos.
Compatible con instalación en riel de 35 mm, Puede reemplazar directamente los relés térmicos tradicionales..

III. Puntos de selección e instalación.
‌Principio de configuración de parámetros‌
Corriente de protección contra sobrecorriente: empezar a 1.5-2 veces la corriente nominal del motor.
Protección de temperatura: La corriente nominal es 0.8 veces el valor nominal del motor.
Protección de pérdida: El umbral se establece en 200% de la corriente nominal, y la acción es sin demora.

‌Consideraciones de compatibilidad‌
Al instalar la parte frontal del inversor, La potencia de salida del inversor debe coincidir., Y la corriente nominal se ajusta al máximo para evitar disparos falsos..
Requisitos de conexión a tierra: El protector y el motor deben estar conectados a tierra de manera confiable. (diámetro del cable ≥ 3,5 mm² cable de cobre, resistencia a tierra <10Oh).

IV. Comparación de productos típicos.

Consejo: Para micromotores, interruptores de temperatura integrados (como a las 17 a.m.) Se prefieren para protección compacta.; en escenarios industriales, protectores inteligentes (como ARD2) son necesarios para hacer frente a fallos complejos.
