A continuación se presenta un análisis detallado de las características estructurales., Principio de funcionamiento y puntos técnicos del elemento sensor de temperatura central del interruptor de temperatura KSD301/KSD302 – la tira bimetálica:
I. Características principales del elemento sensor de temperatura bimetálico
| Características | Descripción técnica |
| Estructura del material | Un compuesto de dos aleaciones metálicas con diferentes coeficientes de expansión. (como níquel hierro/cobre manganeso), estampado en una estructura de lámina delgada en forma de disco |
| Principio de funcionamiento | La temperatura aumenta → La tira bimetálica se deforma debido al calor → La altura del arco cambia repentinamente → Impulsa el mecanismo mecánico para rebotar y abrir y cerrar los contactos instantáneamente |
| Velocidad de respuesta | Acción de salto repentino a nivel de milisegundos para evitar daños por arco en los contactos |
| Precisión de temperatura | Tolerancia tan baja como ±2℃ (tipo de alta precisión), modelos convencionales ±3~10℃, determinado por el proceso de tratamiento térmico de la chapa metálica. |
| Mecanismo de reinicio | Después de que baje la temperatura, la tira bimetálica vuelve a su estado original y los contactos se reinician automáticamente (El tipo normalmente cerrado se cierra cuando la temperatura baja., El tipo normalmente abierto se abre cuando la temperatura baja.) |

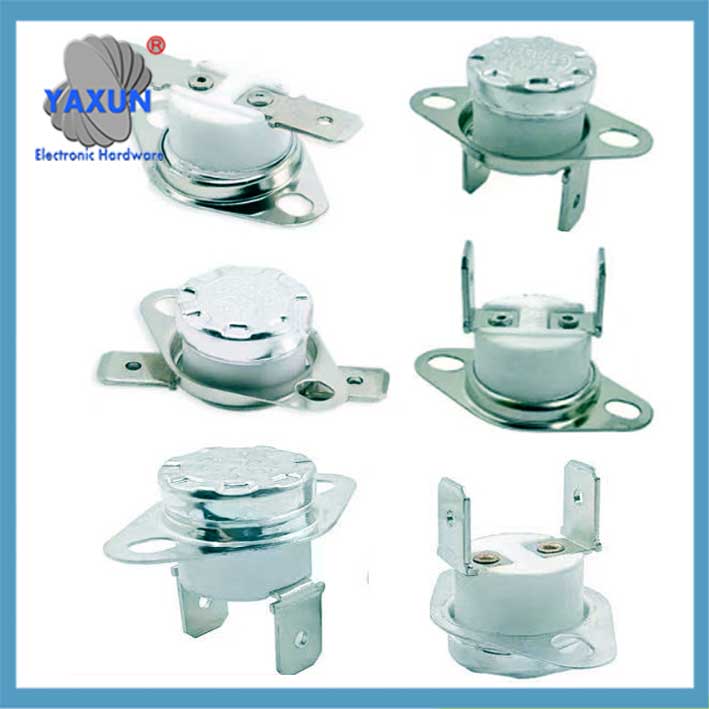

 Elemento sensor de temperatura bimetálico del interruptor de temperatura KSD301 abierto Normal |

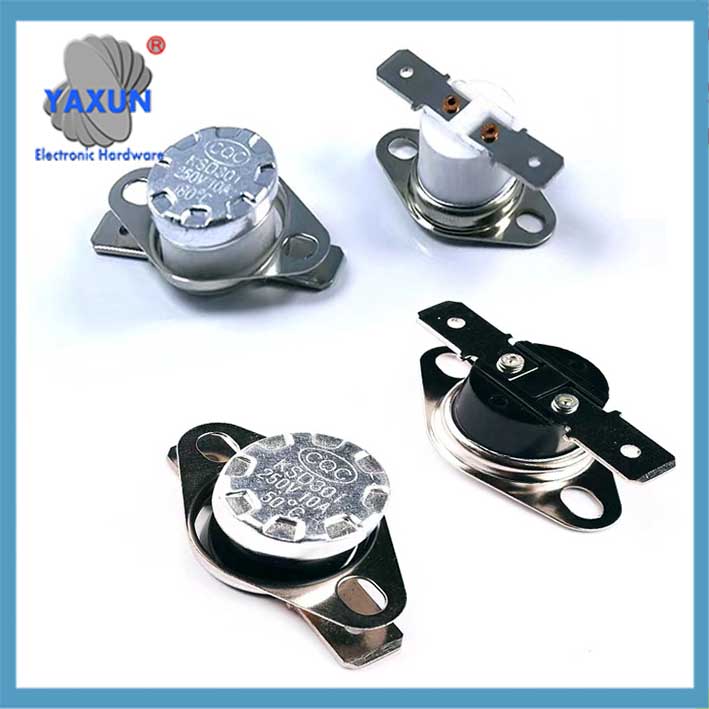

 Interruptor de límite de alta temperatura KSD301 |

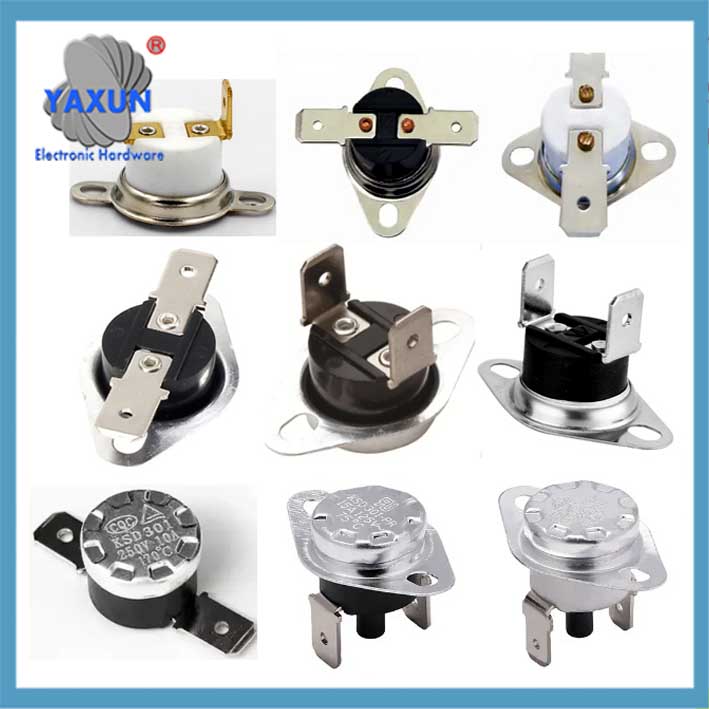

 Elemento sensor de temperatura bimetálico de KSD301 |
Parámetros del interruptor de temperatura KSD301
II. Descomposición del proceso de trabajo
código de copia de sirena
gráfico LR
A[estado de temperatura normal] –>|tira bimetálica libre y recta| B[contacto cerrado/abierto]
do[la temperatura aumenta al valor de acción] –>|cambio repentino de altura del arco de tira bimetálica| D[mecanismo de accionamiento de rebote instantáneo]
D –>|tipo normalmente cerrado| mi[circuito de desconexión de contacto]
D –>|tipo normalmente abierto| F[circuito de conexión de contacto]
GRAMO[la temperatura cae para restablecer el valor] –>|la tira bimetálica vuelve a estar recta| B
punto clave: El cambio repentino de la altura del arco de tira bimetálica es la fuente del nombre. “interruptor de corte de tipo rápido”, asegurando que la acción de contacto sea limpia y no tenga un estado intermedio.
Iii. Puntos clave de uso y mantenimiento
Evitar daños mecánicos
Está prohibido apretar la tira bimetálica con fuerza externa., ya que la deformación hará que la temperatura de acción se desvíe o falle.
Requisitos de conducción de calor
La superficie de instalación debe ser plana y limpia., y se debe aplicar grasa térmica para garantizar que el calor se transfiera a la tira de metal a tiempo.
Limitaciones de temperatura
Límite de tolerancia de tira bimetálica: a corto plazo ≤300 ℃, a largo plazo ≤240 ℃ (el sobrecalentamiento es propenso a la fatiga del metal).
Cargar coincidencia
Está estrictamente prohibido exceder la corriente nominal. (como el modelo de 10A conectado a una carga de 15A), ya que la alta temperatura del arco sinterizará la tira bimetálica.
IV. Referencia de diagnóstico de fallas
Adhesión de contacto : La corriente de carga excesiva provoca soldadura por arco., y es necesario verificar la coincidencia de carga y reemplazar el modelo.
Retraso de acción : La superficie de instalación tiene mala conductividad térmica o la tira bimetálica está envejecida., así que vuelva a aplicar grasa de silicona o reemplace el componente..
Error de reinicio : La tira bimetálica está deformada y pegada., y el termostato necesita ser reemplazado en su totalidad.
▶ ️ MUMMARY: La tira bimetálica es la “sensor de temperatura + solenoide” Componente integrado de KSD301. Su diseño de estructura en forma de disco y su relación de aleación determinan directamente la precisión y confiabilidad del control de temperatura.
