Was ist ein Auto -Motor -Wassertemperatursensor?

Ein Wassermotor -Wassertemperatursensor misst die Wassertemperatur oder ein flüssiges Kühlmittel. Diese Sensoren werden in verschiedenen Anwendungen verwendet, einschließlich Automotoren, Wasserkühlsysteme, und industrielle Prozesse, Überwachung und Regulierung der Temperatur. In verschiedenen industriellen Prozessen zur Messung der Wassertemperatur oder anderer Flüssigkeiten eingesetzt, häufig in Verbindung mit Datenloggers oder Steuerungssystemen.

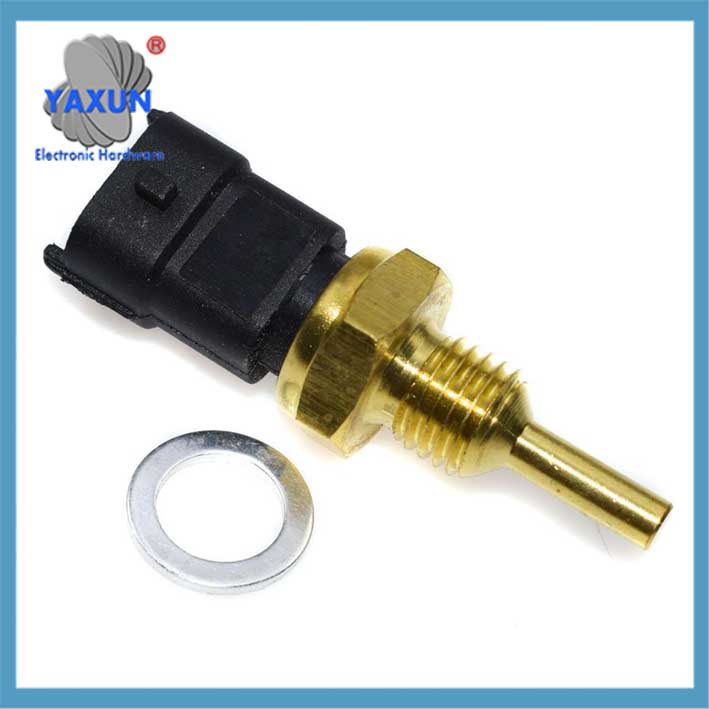

Wassertemperatursensor 1338418 55187822 71741090 1338.C7 Wassertemperaturschalter

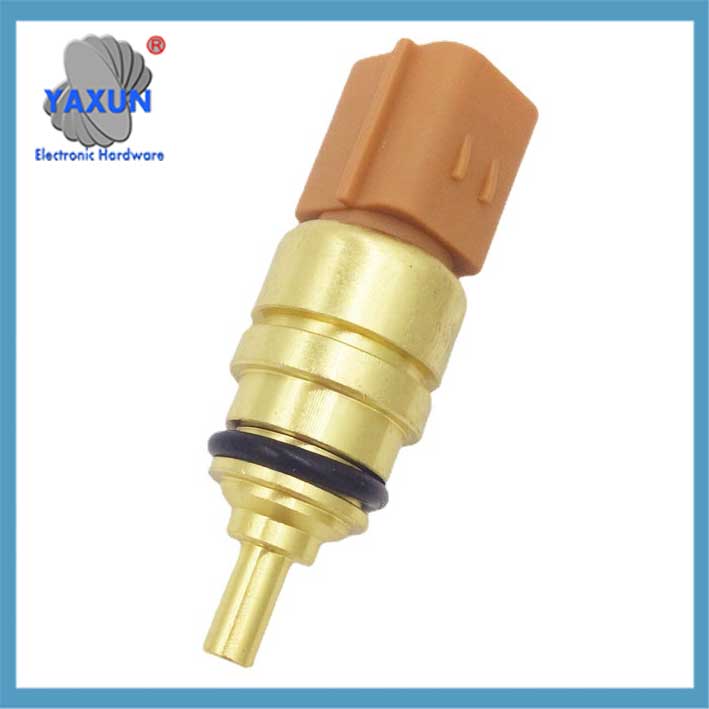

6K2A-12A648-AA-Wassertemperatursensor-Sensor-Stecker für Ford-Wasserkühlungslüfter geeignet

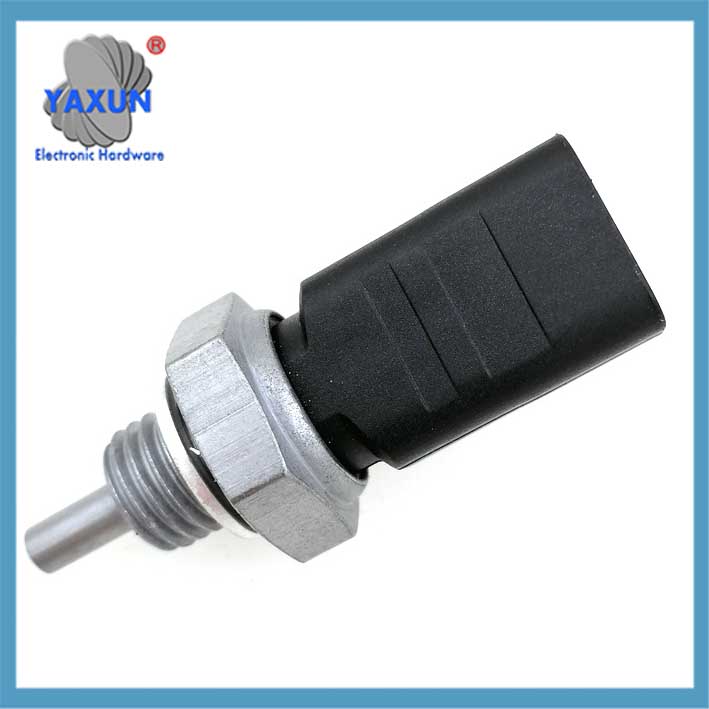

Ersatzwassertemperatursensor, 1/4″ NVV – Autosportartikel

Die Hauptfunktion des Wassertemperatursensors besteht darin, die Motorkühlmitteltemperatur zu überwachen. Seine Kernkomponente ist ein Thermistor des negativen Temperaturkoeffizienten (NTC). Der Widerstandswert dieses Materials nimmt exponentiell ab, wenn die Temperatur steigt, wie etwa 2,5 kΩ bei 20 ℃ und ca. 0,3 kΩ bei 80 ℃. Mit dieser Funktion können Temperaturänderungen in elektrische Signale umwandeln.

In Bezug auf den Installationsort, die meisten Sensoren (65%) sind auf dem Wassermantel des Motorzylinderblocks/Zylinderkopfs installiert. Einige befinden sich auch in der Nähe des Zylinderkopfthermostates (22%) oder der Kühlerausgang (13%). Dieses Design soll direkt an das Kühlmittel kontaktieren, um eine genaue Temperaturmessung zu gewährleisten.

Die Rolle des Sensors ist kritisch: Bei niedrigen Temperaturen, Das ECU wird das Einspritzvolumen durch erhöhen 30% um den kalten Start zu unterstützen; bei hohen Temperaturen, Die Einspritzbasismenge wird korrigiert. Es wird auch das Zündsystem beeinflussen, wie das Zündwinkel um 8-12 ° bei -20 ℃ und die Verzögerung um 4-6 ° bei 100 ℃, um Explosion zu verhindern. Zusätzlich, Die Leerlaufgeschwindigkeitsregelung hängt auch davon ab, und die Geschwindigkeit wird bei niedrigen Temperaturen auf 1200-1500 U / min erhöht.

In Bezug auf die Fehlermanifestation, Häufige Probleme sind Schwierigkeiten beim Erkältungsanfang, instabile Leerlaufgeschwindigkeit, Abnormaler Lüfterbetrieb, usw. Es gibt verschiedene Möglichkeiten zur Diagnose: Verwenden Sie ein Multimeter, um die Stromversorgungsspannung zu messen (Normal 5 V oder 12 V), Lesen Sie den Datenstrom (Das normale Wassertemperatursignal beträgt etwa 95 ℃), oder messen Sie den Widerstandswert nach dem Erhitzen (sollte 1,4-1,9 kΩ bei 30 ℃ betragen).

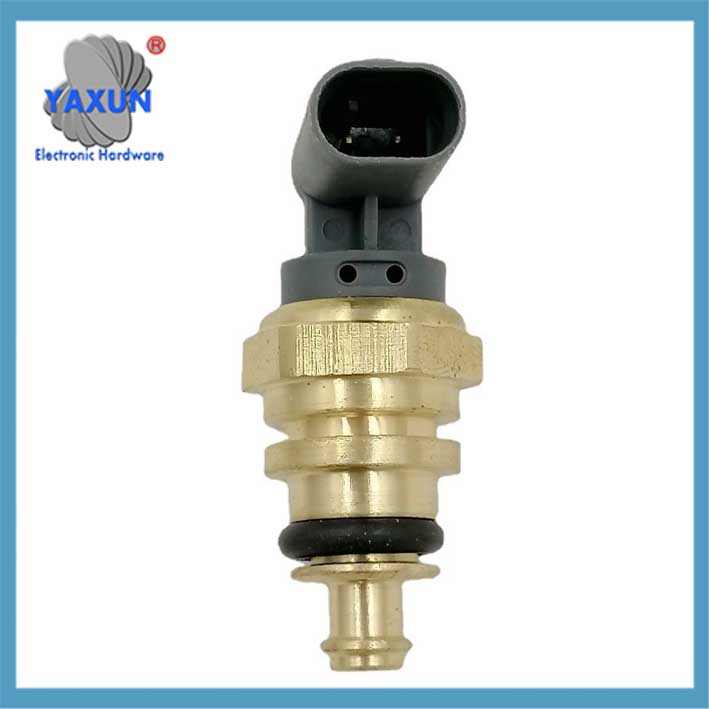

7700810879 Funktion und Anwendung von Automobilwassertemperatursensor

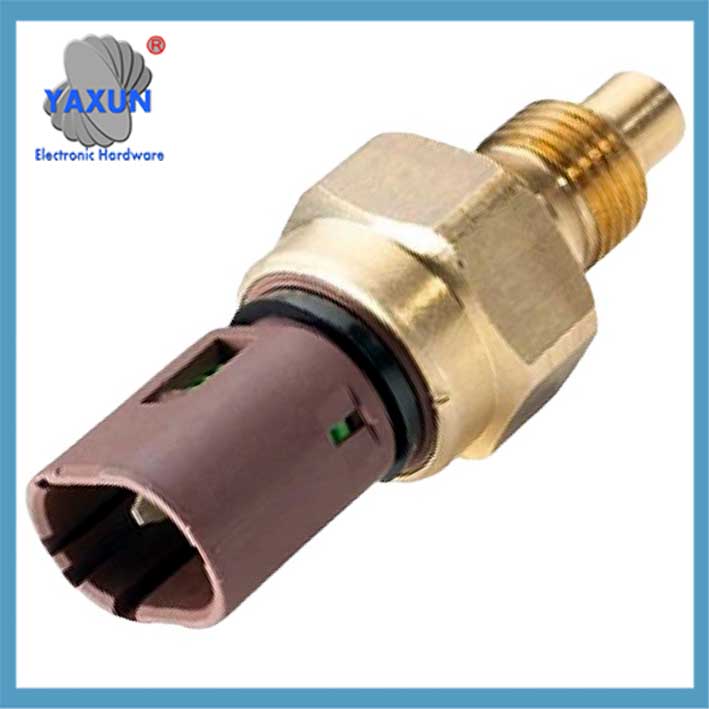

Customisierte NTC -Wassertemperatursensor Kupfersondenbaugruppe

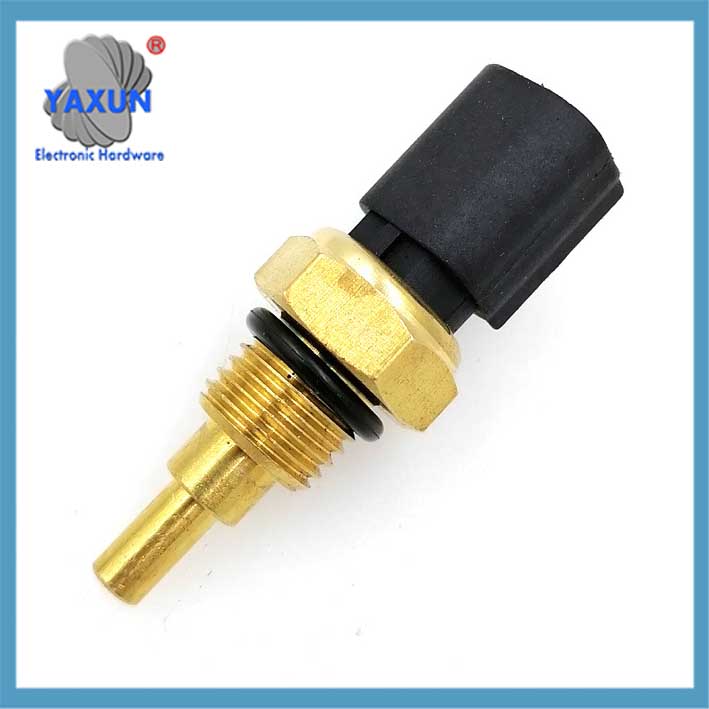

Wassertemperaturabsender ~ Kühlmitteltemperatursensor & Pigtail -Anschlusskabelbaum für GM TX3 TS10075 15326386

Der Wassertemperatursensor des Automobilmotors ist das Kernüberwachungselement des Motormanagementsystems. Seine Funktion, Struktur, Arbeitsprinzip und Fehlermanifestation sind wie folgt:

🔧 ‌1. Struktur- und Arbeitsprinzip‌
‌Core Element‌: Einführung von Thermistor des ‌negativen Temperaturkoeffizienten (NTC), Der Widerstandswert nimmt exponentiell ab, wenn die Temperatur steigt (wie etwa 2,5 kΩ bei 20 ℃, und fällt bei 80 ° C auf 0,3 kΩ ab).
‌Signale Konvertierung ‌: Umwandeln Sie die Kühlmitteltemperaturänderung in ein elektrisches Signal (Normalerweise 1,3 V-3,8 V linearer Wandel) und übertragen Sie es an die Motorsteuereinheit (ECU).

‌Installation Ort‌:
Motorzylinderblock/Zylinderkopfwassermantel (Berücksichtigung 65%);
Kühlmittel -Shunt -Rohr oder in der Nähe des Thermostats.

Arten von Wassertemperatursensoren:
Motorkühlmitteltemperatursensoren (ECTS):
In Fahrzeugen gefunden, Diese Sensoren überwachen die Temperatur des Motorkühlmittels, Feedback zur Motorsteuereinheit bereitstellen (ECU) Für optimale Kraftstoffeinspritzung und Zündzeitung.
Sensoren des Wasserkühlsystems:
Wird in benutzerdefinierten PC -Wasserkühlschleifen oder industriellen Kühlsystemen verwendet, um die Temperatur des Kühlmittels zu überwachen und eine ordnungsgemäße Wärmeableitung zu gewährleisten.

Beispiele für Anwendungen:
Automobil: Überwachung der Motorkühlmitteltemperatur, um die Motorleistung zu optimieren und eine Überhitzung zu verhindern.
Wasserkühlung: Aufrechterhaltung optimaler Temperaturen in PC -Wasserkühlschleifen für die stabile Systemleistung.
Industrielle Prozesse: Überwachungstemperaturen in Herstellungsprozessen, HVAC-Systeme, und andere Anwendungen mit Flüssigkeiten.
Aquakultur: Überwachung der Wassertemperatur für optimale Fische oder Pflanzenwachstum.
Ozeanographie: Messung der Wassertemperatur in verschiedenen Tiefen für Forschung und Überwachung.

⚙️ ‌2. Kernfunktionen‌
Der Wassertemperatursensor liefert dem ECU Echtzeit-Temperaturdaten, um den Motorbetrieb dynamisch zu regulieren:

‌Fuel Control‌: Temperatur ‌ (<86℃): Erhöhen Sie den Einspritzbetrag (bis zu +30% Entschädigung) Um die Kaltstartleistung zu verbessern;
‌High Temperatur ‌: Reduzieren Sie den Einspritzbetrag und optimieren Sie das Luftstoffverhältnis.
‌Initionsanpassung ‌: Erhöhen Sie den Zündwinkel bei niedrigen Temperaturen (8–12 ° bei -20 ℃), und Verzögerung bei hohen Temperaturen (4–6 ° bei 100 ℃) Explosion zu verhindern.
‌ -Kontrolle und Wärmeissipation: Erhöhen Sie die Leerlaufgeschwindigkeit bei niedrigen Temperaturen auf 1200–1500 U / min;
Lösen Sie den Start und den Stopp des Kühlventilators aus (Hochgeschwindigkeitsbetrieb bei hohen Temperaturen).
‌Instrument display‌: Führen Sie den Zeiger des Wassertemperaturmessers an, 90℃ ist die ideale Arbeitstemperatur.

Schlüsselmerkmale:
Messbereich: Der Temperaturbereich, den der Sensor genau messen kann.
Genauigkeit: Wie genau die Messwerte des Sensors mit der tatsächlichen Temperatur übereinstimmen.
Ansprechzeit: Die Geschwindigkeit, mit der der Sensor auf Temperaturveränderungen reagiert.
Haltbarkeit: Die Fähigkeit des Sensors, den Umweltbedingungen standzuhalten (Z.B., Wasser, Temperaturextreme).
Montagestil: Wie der Sensor an das System angeschlossen ist (Z.B., Eintauchen, Fadenstyp).

⚠️ ‌iii. Fehlermanifestation und Diagnose ‌
(1) Typische Fehlersymptome:
Schwierigkeiten, ein kaltes Auto zu beginnen, Leerlaufschwankungen oder abnormaler Anstieg;
Abnormale Angabe der Wassertemperaturmesser (Keine Bewegung, Falsches Hoch oder außerhalb der Reichweite);
Der kühlende Lüfter läuft weiter oder beginnt überhaupt nicht;
Erhöhter Kraftstoffverbrauch und schwache Beschleunigung.

(2) Erkennungsmethode:

Iv. Verwerfungswirkungsmechanismus ‌ ‌signale Verzerrung ‌: ECU hat die Temperatur falsch einschätzt (wie ein festes Signal von -40 ℃ oder 130 ℃ zu empfangen), was zu einer falschen Injektions-/Zündstrategie führt;
‌ line fehler‌: Signalübertragung von Open Circuit/Kurzschaltungsblöcken, Ungleichgewicht des Gemischens verursachen;
‌Component altern‌: Thermistor charakteristische Drift oder Kühlmittelkorrosion verursacht eine verringerte Genauigkeit.

💎 Zusammenfassung
Der Wassertemperatursensor ist wie der “Thermometer” des Motors. Die Genauigkeit hängt direkt mit dem Kraftstoffverbrauch zusammen, Emissionskontrolle und mechanische Lebensdauer. Überprüfen Sie regelmäßig die Widerstandseigenschaften und die Signalstabilität (vor allem der Vergleich zwischen heißen und kalten Zuständen) kann systemische Fehler effektiv verhindern, die durch Sensorversagen verursacht werden.
