PT100 / PT1000 für Temperatur- und Feuchtigkeitssensor verwendet

Die PT100 und PT1000 sind thermische Widerstandstemperatur- und Feuchtigkeitssensoren mit LCD -Anzeige. Arbeiten im industriellen Umfeld von -40 °C ~ +85 °C (Wirtsbereich, kein externer Sensorbereich), Der Erfassungstemperaturbereich beträgt -200 °C ~ +200 °C, Anzeigegenauigkeit von 0.1 °C; Die Gesamtgenauigkeit beträgt 0.3 °C. Durch die Verbindung unseres thermischen Widerstandssensors mit unserem RS-485-Repeater, wir können uns verbinden 32 PT100- und PT1000-Wärmewiderstandserfassungsmodule an das gleiche Netzwerk bis zu 255, und die maximale Kommunikationsentfernung beträgt 1200 Meter. Die PT100- und PT1000-RTD-Sensoren können auch mit dem 8052NET kombiniert werden, um ein TCP/IP-Temperaturerfassungsnetzwerk für die Fernerfassung der Temperatur zu bilden.

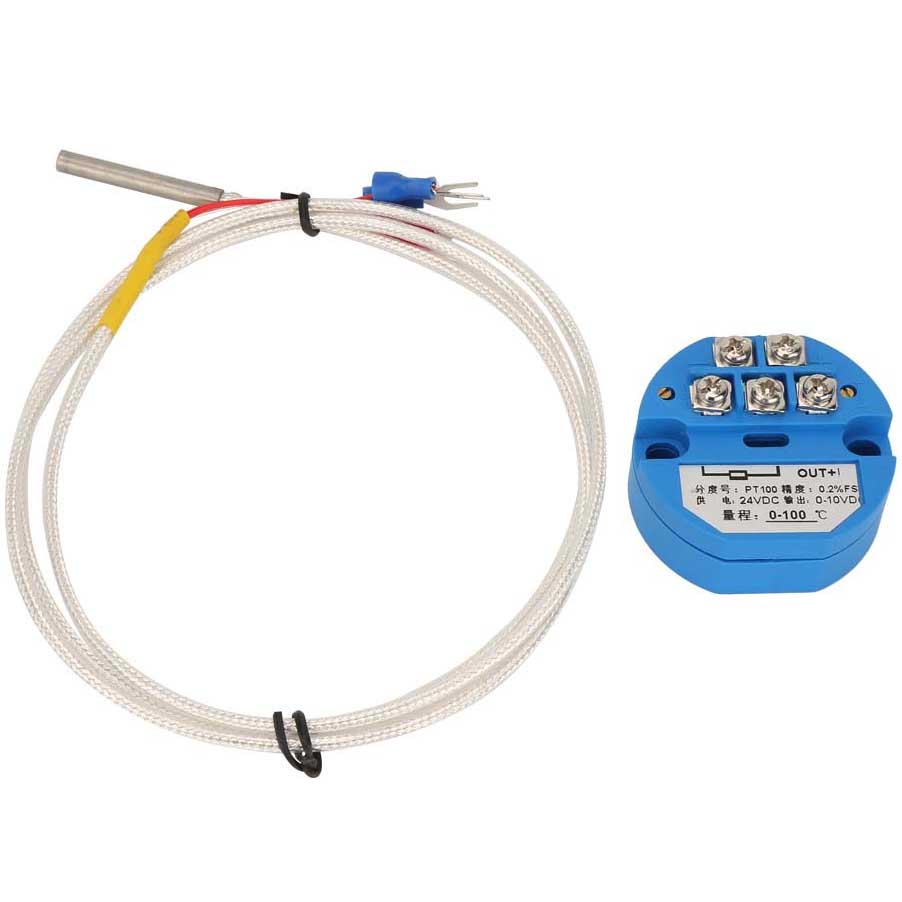

PT1000 thermischer Temperatur- und Feuchtigkeitssensor

Detaillierte Beschreibung:
PT100, PT1000 ist ein neuartiges Erfassungsmodul für Wärmewiderstandstemperatursensoren (ohne PT100, PT1000-Temperatursensor, müssen separat erworben werden). Damit kann die Temperatur zweier Kanäle vor Ort erfasst werden. Gleichzeitig, Über die serielle RS-485-Bus-Kommunikationsschnittstelle kann bequem eine Verbindung mit dem Umgebungsüberwachungs-Host oder einem anderen industriellen Steuerungs-Host hergestellt werden.

Arbeiten bei -40 °C ~ 85 °C (Wirtsbereich, kein externer Sensorbereich) PT100 in Industriequalität, Modul zur Erfassung des thermischen Widerstands PT1000. Es gibt zwei Arten von Anzeigemodi: WD-Serie ohne LCD-Display (PT100, PT1000) und LM-Serie mit LCD-Display. Der Erfassungstemperaturbereich beträgt -200 ° C ~ +200 °C, Die Anzeigegenauigkeit beträgt 0.1 °C; Die umfassende Präzision ist 0.3 °C.

Die RTD-Erfassungsmodule PT100 und PT1000 können über eine isolierte Schnittstelle an das lokale RS-485-Steuerungsnetzwerk angeschlossen werden 485 Kommunikationsschnittstelle. RS-485 erlaubt bis zu 32 PT100- und PT1000-RTD-Erfassungsmodule müssen an denselben Bus angeschlossen werden. Jedoch, wenn ein Link-Max RS-485-Repeater verwendet wird, bis zu 256 PT100- und PT1000-RTD-Erfassungsmodule können an dasselbe Netzwerk angeschlossen werden, und die maximale Kommunikationsentfernung beträgt 1200 m. Vor der Installation der RTD-Erfassungsmodule PT100 und PT1000 im Netzwerk, konfigurieren Sie sie. Erste, Die Baudrate des Moduls sollte so eingestellt werden, dass sie mit der Baudrate des Netzwerks übereinstimmt. Gleichzeitig, Die PT100- und PT1000-RTD-Erfassungsmodule sollten auf unterschiedliche Adressen eingestellt werden, um einen Adresskonflikt zwischen den einzelnen PT100- und PT1000-RTD-Erfassungsmodulen zu vermeiden.

Nachdem die PT100- und PT1000-RTD-Erfassungsmodule korrekt angeschlossen sind, Der Host gibt einen Befehl zum Lesen von Daten aus, damit die RTD-Erfassungsmodule PT100 und PT1000 Daten an den Host zurücksenden können. Die Daten in den RTD-Erfassungsmodulen PT100 und PT1000 werden jede Sekunde aktualisiert und die Anzeigedaten des LCD-Displays werden regelmäßig aktualisiert (Nur LM-Serie).

Die WD-Serie wird dort eingesetzt, wo keine Temperaturanzeige erforderlich ist, B. ein Outdoor-Geldautomatenschrank, Dabei handelt es sich um ein Gehäuse zur DIN-Schienenmontage. Zusätzlich zur Temperaturerfassung, Die LM-Serie kann auch die oberen und unteren Alarmwerte der Temperatur voreinstellen. Wenn die Umgebungsparameter den eingestellten Wert überschreiten, Der Summer in der Hauptmaschine schlägt sofort Alarm.

Die RTD-Erfassungsmodule PT100 und PT1000 sind volldigitale PT100- und PT1000-RTD-Erfassungsmodule mit breiten Anwendungsaussichten. Mit diesem Modul ist die Temperaturüberwachung sehr einfach. Die RTD-Erfassungsmodule PT100 und PT1000 können in Zweileitertechnik angeschlossen werden, dreiadrig, Vierleiter-Thermowiderstände PT100 und PT1000. Bei Dreileitern kommt Vierleiter zum Einsatz, Das Modul kann den Leitungswiderstand effektiv kompensieren. Die Länge des Kabels hat keinen Einfluss auf die Erfassungsgenauigkeit. Das Modul wird häufig in Umweltüberwachungssystemen eingesetzt, Energiesysteme und industrielle Automatisierung, und bietet ein hervorragendes Preis-Leistungs-Verhältnis.

Die RTD-Erfassungsmodule PT100 und PT1000 können auch mit dem 8052NET kombiniert werden, um ein TCP/IP-Temperaturerfassungsnetzwerk für die Fernerfassung der Temperatur zu bilden.

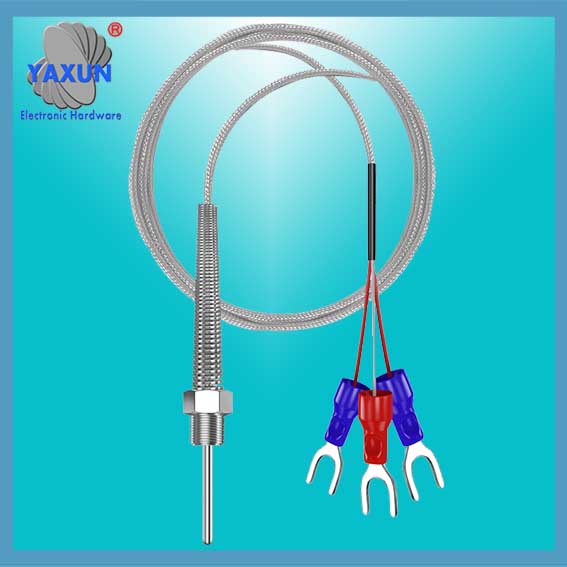

LCD-Display PT000-Temperatursensor

Technische Parameter:
Reaktionszeit der Eingabe (Datenaktualisierungsrate im Modul) Ist 1 zweite synchrone Messung
Einweg isoliert 485, MODBUS RTU-Kommunikationsprotokoll
Bei Verwendung der RS-485-Zweidraht-Ausgangsschnittstelle, Es hat die ESD-Schutzfunktion von + 15KV.
Rate (bps) kann ausgewählt werden 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Optionale Dual-Protokoll-Kommunikationsfunktion, Kunden können ein Kommunikationsprotokoll im ASCII-Codeformat oder im Hexadezimalformat anfordern
Wenn die Anweisung im ASCII-Format vorliegt, Es ist für die Mikrocomputer-Programmierschnittstelle geeignet; Wenn die Anweisung im Hexadezimalformat vorliegt, Es ist für die Mikrocontroller-Programmierschnittstelle geeignet.
Konfigurierbare Alarmfunktion für Temperaturober- und -untergrenze (Nur LM-Serie)
Genauigkeitsstufe: 0.2
Stromversorgung: +7.5~30V
Der Stromverbrauch beträgt weniger als 0,1 W
Der Betriebstemperaturbereich des Hosts beträgt -40 °C ~ +85 °C
Messbereich ist -200 °C ~ +200 °C
Lagerbedingungen sind -40 °C ~ +85 °C (RH: 5% ~ 95% keine kondensation)
Volumen: Die LM-Serie ist 106 mm × 98 mm × 22 mm groß; Die WD-Serie hat die Maße 26 mm × 98 mm × 41 mm. Installationsmethode:
Bei der LM-Serie handelt es sich um ein Wandmontageloch, Die eingebaute Diagonalhalterung kann auch auf dem Tisch platziert werden; Die WD-Serie ist eine DIN-Schienenkarte

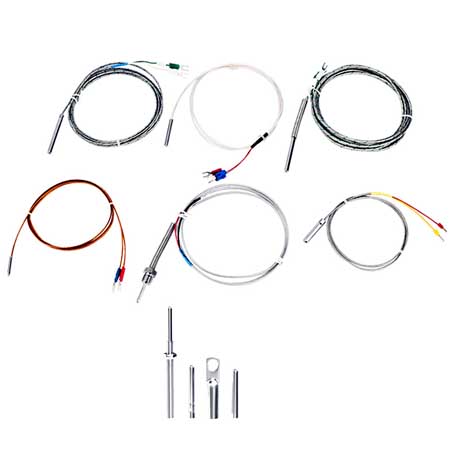

Modul zur Erfassung des thermischen Widerstands PT100

Modellführer:
400 Netzwerk-Temperatursensor-Sensorerfassungsmodul mit LCD-Display (mit Temperatur- und Feuchtigkeitssensor)
410 Netzwerktemperatur- und Feuchtigkeitssensor-Sensorerfassungsmodul mit LCD-Display (mit Temperatur- und Feuchtigkeitssensor)
420 Netzwerktemperatur- und Luftfeuchtigkeitserfassungsmodul mit LCD-Display und Alarmausgang für obere und untere Grenzwerte (Kann Ton- und Lichtalarm steuern)
Zweiwege-PT100-Wärmewiderstandserfassungsmodul vom Typ PT100-Netzwerk mit LCD-Anzeige
Zweiwege-PT1000-Wärmewiderstandserfassungsmodul vom Typ PT1000-Netzwerk mit LCD-Anzeige
Zweiwege-PT100-Wärmewiderstandserfassungsmodul vom Typ PT100-Netzwerk ohne LCD-Anzeige
Zweiwege-PT1000-Wärmewiderstandserfassungsmodul vom Typ PT100-Netzwerk ohne LCD-Anzeige
