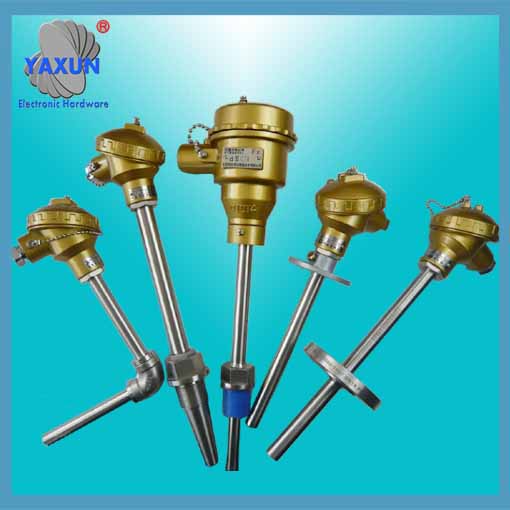

Präzisions -Thermoelement -Lieferant

Das Funktionsprinzip von E, J, T-Thermoelement-Sensor :
Wenn zwei verschiedene Leiter oder Halbleiter A und B eine Schleife bilden, deren beide Enden miteinander verbunden sind, solange die Temperaturen an den beiden Verbindungsstellen unterschiedlich sind. Die Temperatur an einem Ende beträgt T, wird als Arbeitsende oder heißes Ende bezeichnet, und die Temperatur am anderen Ende ist T0, wird als freies Ende bezeichnet (auch Referenzende genannt) oder kaltes Ende. In der Schleife wird eine elektromotorische Kraft erzeugt. Richtung und Größe der elektromotorischen Kraft hängen vom Material des Leiters und der Temperatur der beiden Verbindungen ab. Dieses Phänomen nennt man “thermoelektrischer Effekt”, und die aus zwei Leitern bestehende Schleife heißt “Thermoelement”. Diese beiden Dirigenten werden aufgerufen “Thermoelektroden”, und die erzeugte elektromotorische Kraft wird aufgerufen “thermoelektromotorische Kraft”.

Die thermoelektromotorische Kraft besteht aus zwei Teilen der elektromotorischen Kraft, Ein Teil ist die elektromotorische Kontaktkraft zweier Leiter, und der andere Teil ist die thermoelektromotorische Kraft eines einzelnen Leiters.
Die Größe der thermoelektromotorischen Kraft im E, J, Die T-Thermoelement-Sensorschleife hängt nur von der Temperatur des Leitermaterials und der beiden Verbindungen ab, aus denen das Thermoelement besteht, und hat nichts mit der Form und Größe des Thermoelementsensors zu tun. Wenn die beiden Elektrodenmaterialien des Thermoelement-Sensors fixiert sind, Die thermoelektromotorische Kraft ist die Differenz der Funktion der beiden Sperrschichttemperaturen t und t0.

Welches ist:
Diese Beziehung wird häufig bei der tatsächlichen Temperaturmessung verwendet. Weil die Vergleichsstelle t0 konstant ist, die vom E erzeugte thermoelektromotorische Kraft, J, T-Thermoelement ändert sich nur mit der Temperatur der heißen Verbindungsstelle (Messende), das ist, Eine bestimmte thermoelektromotorische Kraft entspricht einer bestimmten Temperatur. Wir können den Zweck der Temperaturmessung erreichen, solange wir die Methode der Messung der thermoelektromotorischen Kraft verwenden.

Das Grundprinzip der Thermoelement-Temperaturmessung besteht darin, dass zwei Leiter unterschiedlicher Komponenten einen geschlossenen Kreis bilden. Wenn an beiden Enden ein Temperaturgradient besteht, Es fließt Strom durch die Schleife. Zu diesem Zeitpunkt, Zwischen den beiden Enden besteht eine elektromotorische Kraft-thermoelektromotorische Kraft, Das ist der sogenannte Seebeck-Effekt. Zwei homogene Leiter mit unterschiedlichen Komponenten sind Thermoelektroden, Das Ende mit einer höheren Temperatur ist das Arbeitsende, Das Ende mit einer niedrigeren Temperatur ist das freie Ende, und das freie Ende hat normalerweise eine bestimmte konstante Temperatur. Entsprechend dem funktionalen Zusammenhang zwischen thermoelektromotorischer Kraft und Temperatur, Es wird eine Thermoelement-Indextabelle erstellt;
Die Indextabelle wird erhalten, wenn die Temperatur des freien Endes 0℃ beträgt, und verschiedene Thermoelemente. Sensoren haben unterschiedliche Indextabellen.

Wenn das dritte Metallmaterial im Thermoelementkreis angeschlossen ist, solange die Temperatur an den beiden Verbindungsstellen des Materials gleich ist, Das vom Thermoelement erzeugte thermoelektrische Potenzial bleibt unverändert. Das heißt, es wird durch den Zugang des dritten Metalls in der Schleife nicht beeinflusst. daher, wenn das Thermoelement die Temperatur misst, Das Messgerät kann angeschlossen werden, und die Temperatur des Messmediums kann bekannt sein, nachdem die thermoelektromotorische Kraft gemessen wurde. Wenn das Thermoelement die Temperatur misst, die Temperatur seiner Kaltstelle (Das Messende ist das heiße Ende, und das Ende, das über die Leitung mit dem Messkreis verbunden ist, wird als Kaltstelle bezeichnet) ist erforderlich, um die gleiche Temperatur aufrechtzuerhalten. Sein thermoelektrisches Potenzial ist proportional zur gemessenen Temperatur. Wenn der (Umfeld) Die Temperatur der Vergleichsstelle ändert sich während der Messung, Dies beeinträchtigt die Genauigkeit der Messung erheblich. Ergreifen Sie bestimmte Maßnahmen zum Ausgleich an der Kaltstelle, und der durch die Temperaturänderung der Kaltstelle verursachte Einfluss wird als Kaltstellenkompensation des Thermoelements bezeichnet und ist normal. Spezieller Kompensationsdraht für den Anschluss an das Messgerät.

Berechnungsmethode für die Kaltstellenkompensation des Thermoelementsensors:
Von Millivolt bis Temperatur: Messen Sie die Kaltstellentemperatur, Konvertieren Sie es in den entsprechenden Millivolt-Wert, Addieren Sie es zum Millivoltwert des Thermoelements, und die Temperatur berechnen;
Von der Temperatur bis zum Millivolt: Messen Sie die tatsächliche Temperatur der kalten Endtemperatur, jeweils, in Millivolt ausgedrückt, nach Subtraktion der ermittelten mV-Werte, um die Temperatur zu ermitteln.

Die ursprüngliche fabrikgefertigte e, J, T -Thermoelementsensor wird für den folgenden Temperaturerkennung verwendet: Thermometer, Boiler, Kamin, Ofen, Schaltung, Rtd, Kaltanschluss, Ofen, Multimeter, digital, industriell.
