Überstromschutz | 5×20 6×30 mm-Patronensicherungen

Die elektrische Überstromschutzsicherung ist ein Stromkreisschutzgerät, das anormalen Strom durch einen Sicherungsmechanismus unterbricht. Seine Hauptfunktion besteht darin, abzusichern, wenn der Strom den Nennwert überschreitet, um die Back-End-Geräte zu schützen. Im Folgenden finden Sie eine detaillierte Erläuterung der Klassifizierung und Merkmale:

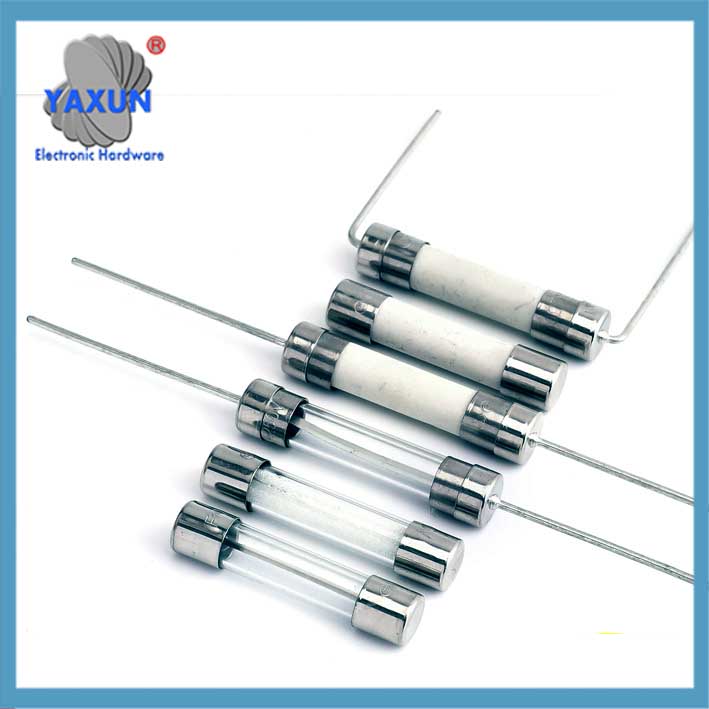

6×30 Überstromschutzvorrichtung mit Keramiksicherung

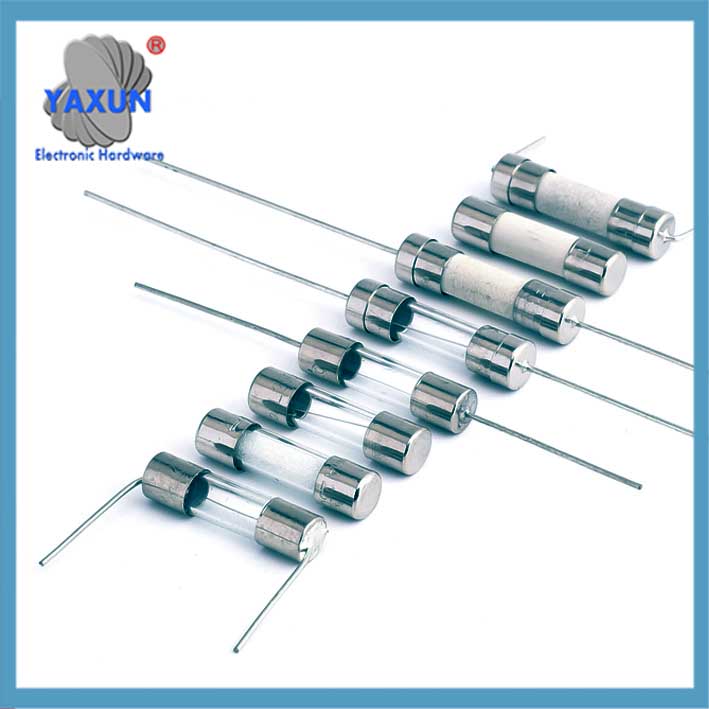

5×20 Überstromschutzvorrichtung mit Glassicherung

3.6×10 mm-Patronensicherungen für Überstromschutz

Herkömmliche Sicherung vom Sicherungstyp
‌ Arbeitsprinzip ‌:
Wenn der Strom den Grenzwert überschreitet, Durch die Joulesche Wärmewirkung schmilzt die Metallschmelze und unterbricht den Stromkreis, Das ist ein einmaliges Schutzgerät. Die typische Antwortzeit beträgt Millisekunden, und der Kurzschlussschutz erfordert eine schnelle Absicherung (wie zum Beispiel die Schmelzzeit der Glasrohrsicherung ≤40ms) ‌. Schmelzverbindung:
Eine Sicherung enthält eine kleine, leitfähiger Draht oder Streifen (die Schmelzverbindung) Entwickelt, um zu schmelzen oder zu verdampfen, wenn der durchfließende Strom seine Nennkapazität überschreitet.
Überstromschutz:
Dieser Schmelzvorgang öffnet den Stromkreis, Dadurch wird der Stromfluss unterbrochen und weitere Schäden verhindert.
Einmalgebrauch:
Sicherungen sind für den einmaligen Gebrauch konzipiert und müssen nach Unterbrechung des Stromkreises ausgetauscht werden.

Zuverlässigkeit: Sicherungen sind für ihre Zuverlässigkeit beim Unterbrechen von Überströmen bekannt.
Kosteneffizienz: Im Vergleich zu anderen Überstromschutzgeräten sind sie im Allgemeinen kostengünstig.
Einfachheit: Das Design ist schlicht, so dass sie leicht zu verstehen und zu verwenden sind.
Vielfalt: Sicherungen gibt es in verschiedenen Größen, Formen, und Stromstärken für unterschiedliche Anwendungen.
Typen: Sicherungen werden in verschiedene Klassen eingeteilt (Z.B., L, RK1, RK5, T, J, CC, usw.) um spezifische Überstromszenarien und Leistungsanforderungen zu bewältigen.

‌Typen und Strukturen‌ ‌Plug-in-Typ‌: Wird häufig in Automobilschaltkreisen verwendet, Strom 1-120A, unterteilt in vier Spezifikationen von ultraklein bis groß.
‌SMD-Typ‌: SMD-Verpackung, Geeignet für Leiterplatten mit hoher Dichte, mit Quarzsand-Lichtbogenlöschmedium.
‌Glasröhrentyp‌: Die transparente Hülle erleichtert die Beobachtung des Sicherungsstatus, Strom 0,5-80A.

‌Wichtige Parameter‌ ‌Nennstrom/-spannung‌: B. 250 V/10 A, Typ mit langsamer Unterbrechung, Es muss entsprechend herabgestuft werden 75% (Ul Standard) oder 90% (IEC-Standard) des tatsächlichen Stroms.
‌Fusing-Eigenschaften‌: Fast-Break-Typ (Anti-Kurzschluss) und Slow-Break-Typ (Anti-Überspannung).

Wann werden Sicherungen verwendet??
Zweigstromkreise:
Sicherungen werden häufig in elektrischen Systemen für Haushalte und Gewerbe verwendet, um einzelne Stromkreise zu schützen.
Geräteschutz:
Sie können zum Schutz bestimmter Komponenten innerhalb eines Geräts verwendet werden, wie Transformatoren oder Leiterplatten.
Zeitverzögert und schnell wirkend:
Sicherungen können für zeitverzögerte Anwendungen ausgelegt werden (Z.B., für induktive Lasten mit hohen Einschaltströmen) oder schnell wirkende Anwendungen (Z.B., für ohmsche Lasten).

Selbstrückstellende Sicherung (Pptc) ‌Aktionsmechanismus‌
Hergestellt aus hochmolekularem Polymer und leitfähigen Partikeln, Bei Auftreten eines Überstroms dehnt sich das Harz aufgrund der Hitze aus, den Weg blockieren, und kühlt ab, um den niedrigen Widerstand wiederherzustellen, nachdem der Fehler behoben ist‌1011. Die Reaktionsgeschwindigkeit ist umgekehrt proportional zur Stromstärke (wie zum Beispiel 0805 Paket Second-Level-Schutz)‌.

‌Im Vergleich zu herkömmlichen Sicherungen‌

Beispiele für Überstromszenarien:
Kurzschlüsse:
Wenn zwei oder mehr Leiter in direkten Kontakt kommen, Schaffung eines Strompfads mit geringem Widerstand, es kommt zu einem Kurzschluss.
Überlastungen:
Wenn ein Stromkreis über einen längeren Zeitraum einem Strom ausgesetzt ist, der seine Kapazität übersteigt, es wird als Überlastung angesehen.
Erdschlüsse:
Wenn Strom von einem stromführenden Kabel zur Erde fließt (Erde), es wird Erdschluss genannt.
Lichtbogenfehler:
Hierbei handelt es sich um gefährliche elektrische Entladungen, die in Leitungen oder elektrischen Bauteilen auftreten können.
Einschränkungen:
Ersatz: Sicherungen müssen ausgetauscht werden, nachdem sie durchgebrannt sind, was unbequem sein kann.
Nicht rücksetzbar: Im Gegensatz zu Leistungsschaltern, Sicherungen können nicht zurückgesetzt und wiederverwendet werden.
Möglicherweise nicht so präzise: Sicherungen bieten möglicherweise nicht die gleiche Präzision beim Unterbrechen von Strömen wie einige Leistungsschalter.
Abschließend, Sicherungen sind ein wesentlicher Bestandteil der elektrischen Sicherheit, Bietet eine zuverlässige und kostengünstige Möglichkeit, Stromkreise und Geräte vor den Gefahren von Überströmen zu schützen.
