Hersteller von gepanzerten Thermouellensensor

Was ist ein gepanzerter Thermoelementsensor??
Panzerthermoelemente werden als Temperaturmesssensoren eingesetzt und meist in Verbindung mit Temperaturtransmittern eingesetzt, Regler und Anzeigeinstrumente zu einem Prozessleitsystem zusammen. Es wird verwendet, um die Temperatur einer Flüssigkeit direkt zu messen oder zu steuern, Dampf, Gasmedium und feste Oberfläche im Bereich von 0-1800℃ in verschiedenen Produktionsprozessen. Gepanzerte Thermoelementsensoren bieten viele Vorteile wie Flexibilität, hohe Druckfestigkeit, schnelle thermische Reaktionszeit, Robustheit und Haltbarkeit. Es ist dasselbe wie ein industriell montiertes Thermoelement, und wird meist in Verbindung mit Anzeigeinstrumenten verwendet, Aufnahmeinstrumente und elektronische Aufsichtsbehörden.

International verwendete Thermoelementsensoren haben eine Standardspezifikation. Es ist vorgeschrieben, dass das Thermoelement in acht verschiedene Abstufungen unterteilt ist, nämlich B, R, S, K, N, E, J und T. Die niedrigste Temperatur kann bei minus 270℃ gemessen werden, und die höchste Temperatur kann 1800℃ erreichen. Darunter, B, R und S gehören zur Platinserie der Thermoelementsensoren. Denn Platin ist ein Edelmetall, Sie werden auch Edelmetall-Thermoelemente genannt. Die restlichen wenigen werden als billige Metall-Thermoelemente bezeichnet. Es gibt zwei Arten von Thermoelementstrukturen, allgemeiner Typ und gepanzerter Typ. Gewöhnliche Thermoelemente bestehen im Allgemeinen aus heißen Elektroden, Isolierrohre, Schutzhüllen und Anschlussdosen. Während das ummantelte Thermoelement ist: ein Thermoelementdraht, das schützende Isoliermaterial und die hintere Metallhülsen-Baugruppenkombination der drei, die Verarbeitung einer gestreckten Festkörperverbindung. Jedoch, Für die Übertragung des elektrischen Signals des Thermoelements ist ein spezieller Draht erforderlich, und dieser Draht wird als Kompensationsdraht bezeichnet. Unterschiedliche Thermoelemente erfordern unterschiedliche Ausgleichsdrähte, Ihre Hauptfunktion besteht in der Verbindung mit dem Thermoelement, um das Referenzende des Thermoelements von der Stromversorgung fernzuhalten, so dass die Temperatur des Referenzendes stabil ist. Kompensationsdrähte werden in zwei Typen unterteilt: Vergütungstyp und Erweiterungstyp. Die chemische Zusammensetzung des Verlängerungsdrahtes entspricht der des zu kompensierenden Thermoelements, aber in der Praxis, Das Verlängerungskabel besteht nicht aus dem gleichen Material wie das Thermoelement. Allgemein, Er wird durch einen Draht mit der gleichen Elektronendichte wie der Thermoelementsensor ersetzt. Der Zusammenhang zwischen dem Kompensationsdraht und dem Thermoelement ist im Allgemeinen sehr klar. Der positive Verbindungsausgleichsdraht des Thermoelements ist ein roter Draht, und der negative Anschluss wird mit dem verbleibenden Farbdraht verbunden. Die meisten allgemeinen Kompensationsdrähte bestehen aus einer Kupfer-Nickel-Legierung.

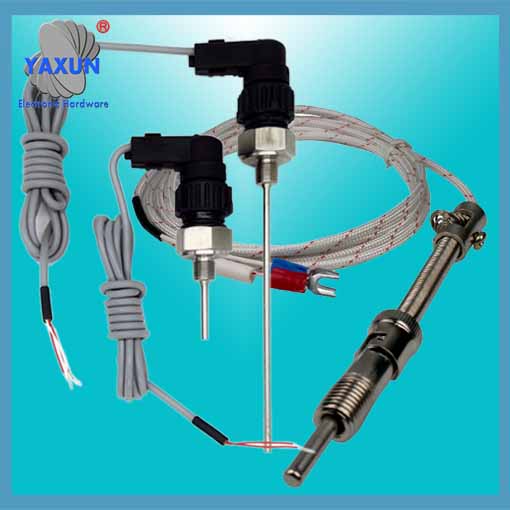

Gepanzerte Thermoelement -Sondensensoren in verschiedenen Paketen

Gepanzerte Thermoelement -Sensor sind die gleichen wie industriell zusammengebaute Thermoelemente. Als Temperatursensor, Es wird normalerweise in Verbindung mit Anzeigeinstrumenten verwendet, Aufnahmeinstrumente und elektronische Aufsichtsbehörden. Gleichzeitig, Es kann auch als Temperatursensenelement für zusammengesetzte Thermoelemente verwendet werden. Es kann die Temperatur einer Flüssigkeit direkt messen, Dampf und sein gasförmiges Medium und seine feste Oberfläche im Bereich von 0℃~800℃ in verschiedenen Produktionsprozessen. Im Vergleich zu gefertigten Thermoelementen, Gepanzerte Thermoelemente bieten den Vorteil der Flexibilität, hohe Druckfestigkeit, kurze thermische Reaktionszeit, Robustheit und Haltbarkeit.

Denn die Materialien gepanzerter Thermoelemente sind grundsätzlich teurer (insbesondere wenn Edelmetalle verwendet werden), Der Abstand zwischen der Temperaturmessstelle und dem Messgerät ist sehr groß. Um gepanzerte Thermoelementmaterialien einzusparen und Kosten zu senken, Kompensationsdrähte werden üblicherweise zur Verlängerung des kalten Endes verwendet (freies Ende) des gepanzerten Thermoelements in den Kontrollraum, wo die Temperatur relativ stabil ist, und schließen Sie es an den Anschluss des Instruments an. Es muss darauf hingewiesen werden, dass die Funktion des Thermoelement-Kompensationsdrahts lediglich darin besteht, die Thermoelektrode zu verlängern und das kalte Ende des gepanzerten Thermoelements zum Geräteanschluss des Kontrollraums zu bewegen. Es kann den Einfluss der Temperaturänderung der Vergleichsstelle auf die Temperaturmessung allein nicht beseitigen, und kann nicht kompensieren. daher, Um den Einfluss der Kaltstellentemperatur t0≠0°C auf die Temperaturmessung zu kompensieren, sind andere Korrekturmethoden erforderlich. Bei Verwendung des gepanzerten Thermoelement-Ausgleichsdrahtes, Sie müssen auf die Übereinstimmung der Modelle achten und die Polarität darf nicht falsch angeschlossen werden. Die Temperatur des Verbindungsendes des Kompensationsdrahts und des gepanzerten Thermoelements darf 100 °C nicht überschreiten.
