Robuste HI-Temp-Glühbirne & Einstellbare Kapillarthermostate

In China hergestellte Glühlampen- und Kapillarthermostate können AR/EGO ersetzen / Regenbogen MACHSWON / Einstellbarer Thermostatschalter der LDEXIN-Serie. Der Kapillarkugelthermostat ist ein Gerät, das die Flüssigkeitsströmungseigenschaften der Kapillare nutzt, um die Temperatur zu regeln. Sein Grundprinzip besteht darin, die Änderung des Bewegungszustands der Flüssigkeit in der Kolbenkapillare zu nutzen, um das Verbinden und Trennen des Stromkreises zu steuern.

Der Kapillarthermostat besteht aus einer Kapillare und einem temperaturfühlenden Kolbenelement. Ein Ende der Kapillare ist mit dem Temperaturkontrollgerät verbunden, und das andere Ende ist über einen elektrischen Kontakt mit der Stromversorgung verbunden. Das Temperatursensorelement sendet entsprechend der hohen und niedrigen kontrollierten Temperatur unterschiedliche Signale, um das Schließen und Trennen der elektrischen Kontakte zu steuern.

Wenn die kontrollierte Temperatur die vorgegebene Temperatur erreicht, Die Flüssigkeit im Kapillarkolben beginnt sich auszudehnen, und durch die Wirkung der Kapillare, Der Steuerkontakt wird unterbrochen, der Stromkreis ist unterbrochen, und der Temperaturanstieg wird kontrolliert. Im Gegenteil, wenn die kontrollierte Temperatur sinkt, die Flüssigkeit in der Kapillare schrumpft, Die Stromkreiskontakte sind geschlossen, und der Stromkreis ist angeschlossen, damit sich das Gerät erwärmt. Auf diese Weise, innerhalb eines bestimmten Bereichs, Die geregelte Temperatur bleibt immer innerhalb des vorgegebenen Bereichs.

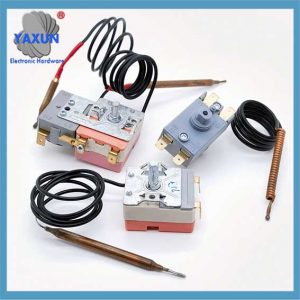

Kapillartemperaturbegrenzer zur Temperaturregelung des Warmwasserbereiters

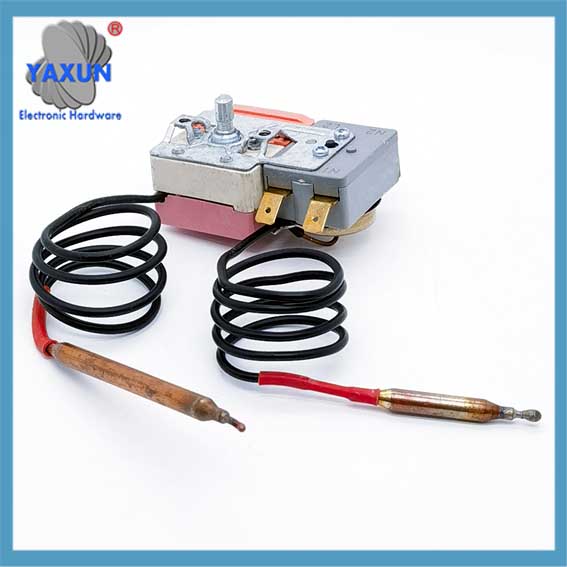

V13871 Thermostat 97-110 Grad Temperaturbegrenzer mit manueller Rückstellung

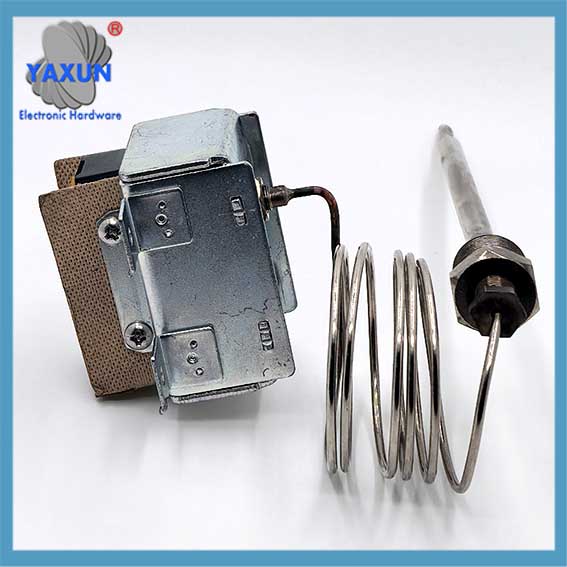

Thermostat 450℉ Heißluftfritteuse Temperaturbegrenzer

Modell. : EGO ts-120sr 32-248f ;
Teile-Nr. : p-ts00663 ;
Temperaturbereich. : 0°C ~ 120°C (32°F ~ 268°F) ;
Genauigkeit: ± 3°C (±14,8°f) ;
Differential: 3±1,5 °C (5.4°f±2,5°f) ;
max. Umgebungstemp. für den Körper: 120°C (266°f) ;
max. Temperatur für Glühbirne: 140°C (324°f)
elektrische Leistung: 20a/250VAC ;
Schaltkreis: einpoliger Doppelwurf (SPDT) ;
Montagehalterung: M4 feste Halterung (28mm von Mitte zu Mitte) ;
Richtung Terminal: gerades Netz ;
Gewicht: 93G ;
Lampendimension: rostfrei, Ø5*106mm (± 5mm) ;
Kapillarlänge: rostfrei, 1000mm ± 50 mm;
Art des Knopfes: R-Typ
Knopfbiegeradius für Kappe. Rohr: min. 5mm .
◀Vorsicht & beachten▶
Bitte beachten Sie diese Anweisungen, bevor Sie einen Thermostat in Ihr Gerät einbauen, und wenden Sie sich bei Fragen oder Zweifeln an den Lieferanten. Verwenden Sie es zu Ihrer Sicherheit innerhalb der zulässigen elektrischen Nennleistung. Gehen Sie vorsichtig mit der Glühbirne und der Kapillare um, um Schäden zu vermeiden. Biegen Sie die Kapillare nicht um einen Radius von weniger als 5 mm. Biegen Sie die Anschlüsse nicht mit Gewalt. Eine beschädigte Glühbirne kann dazu führen, dass die gewünschte Temperatur nicht erreicht wird. Das Thermostatgehäuse sollte entfernt von Wärmequellen installiert werden. Höhere Umgebungstemperaturen können die normale Funktion beeinträchtigen. Die Sensorlampe sollte in oder in der Nähe der Wärmequelle installiert werden. ansonsten, es kann die zulässige Toleranz überschreiten. Aus Sicherheitsgründen ist eine terminale Verformung nicht zulässig. Für freiwillige Reparaturen oder Änderungen wird keine Rückerstattung oder Ersatz akzeptiert. Verwenden Sie die mitgelieferten Teile mit dem Thermostat. Glühbirnen- und Kapillardesign; Lang anhaltende, Schnappmechanismus; Doppelpol, Single-Throw-Kontakte; 3 Verschiedene Glühbirnenarten verfügbar.

Diese Thermostate verwenden empfindliche Glühbirnen, die an beengten Orten eingesetzt werden können. Stile 4 Und 5 Glühbirnen sind zum Einsetzen in Bohrlöcher in Aufspannplatten und Matrizen oder zum direkten Eintauchen vorgesehen.

Sensoren für Luft- und Rohrleitungsheizungsanwendungen (Stil 9) kann auf kleine Innenradien gewickelt werden 13 mm (½ Zoll).

SPEZIFIKATIONEN
Temperaturbereich: -20 bis 370°C (-4 bis 698°F)
Betriebsspannung:
Einphasig: 120 bis 480V
3-Phase: 120 auf 277V
Gehäuse: Allgemeiner Zweck
Kontakte: DPST, bei Temperaturanstieg öffnen; in positiver Aus-Position, Kontakte können nicht geschlossen werden
Differential: ±4 % der Skala
Glühbirne und Kapillare: Kupfer für Geräte mit einer Nenntemperatur von 120 °C (248°F) und niedriger; vernickeltes Kupfer für Geräte zwischen 95°C (203°F) und 290°C (504°F); verzinnter Stahl für Geräte zwischen 150 °C (302°F) und 370°C (698°F)
